西门子TIA博途PLC技巧：如何在HMI上显示PLC代码流程

无论是做PLC项目开发，还是后期维护，都有一个不可问题存在，设备会无缘无故的不动作，一般的有经验的PLC工程师会将报警写得很详细，但是仍然不可避免出现疏忽，这时，我们该如何补救的，接下来，就给大家介绍一个非常有趣的应用，可以将PLC流程显示在HMI上，只要设备停止，可以在HMI实时显示出停在哪一步，这一步是做什么的，需要什么条件。

调试人员可以少很多时间去连机，对一些不熟练使用PLC的人员也可以进行简单判断。下面做了一个实现步骤，来实现这个功能。

1）首先创建一个Graph 流程的FB块，用FB块进行流程图的编程，打开FB功能块，并在编辑菜单中勾选如图“从HMI显示/访问内部参数”

打开graph功能块，并进行设置

2）在HMI中新建一个画面，增加一个控件“GRAPH总览”如下图所示

添加控件

3）添加一个画面4，并在画面四种添加一个控件“PLC代码视图”

添加PLC代码视图

4）配置控件，将变量连接到对应的FB块的背景块中的"OFF_SQ"

连接GRAPH块的变量

5）在事件中编辑“PLC代码视图按钮单击”，目的是出现问题时按下按钮时可以直接跳出对应的画面四，并在画面四中显示对应的PLC代码

PLC代码编辑

6）执行结果如下图，停在第二步，原因是M20.0信号没有满足.

监视结果

好了，例子是一个简单的实例，PLC工程师编程时应该要考虑到变量名，步号的名称，这样才能达到效果。

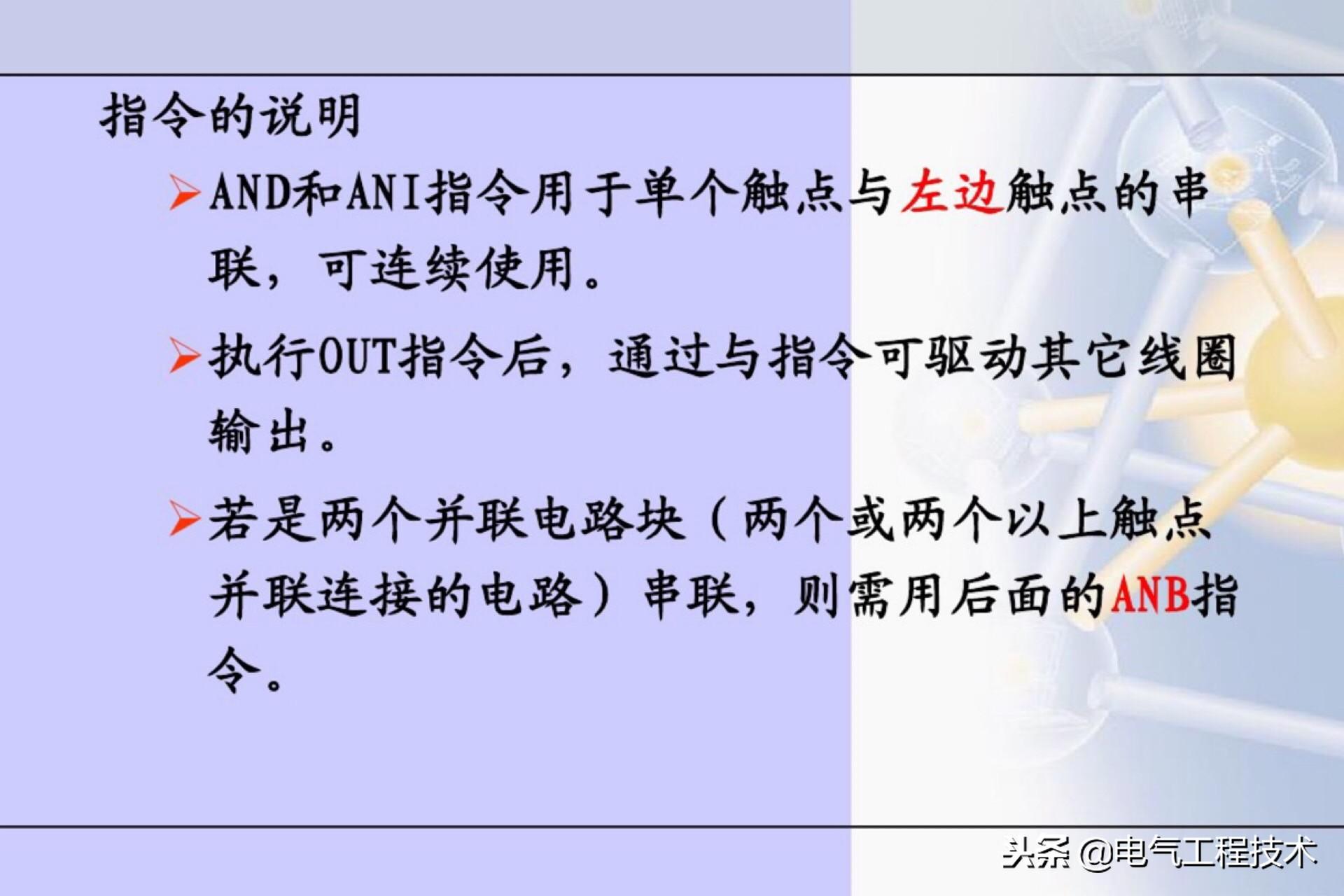

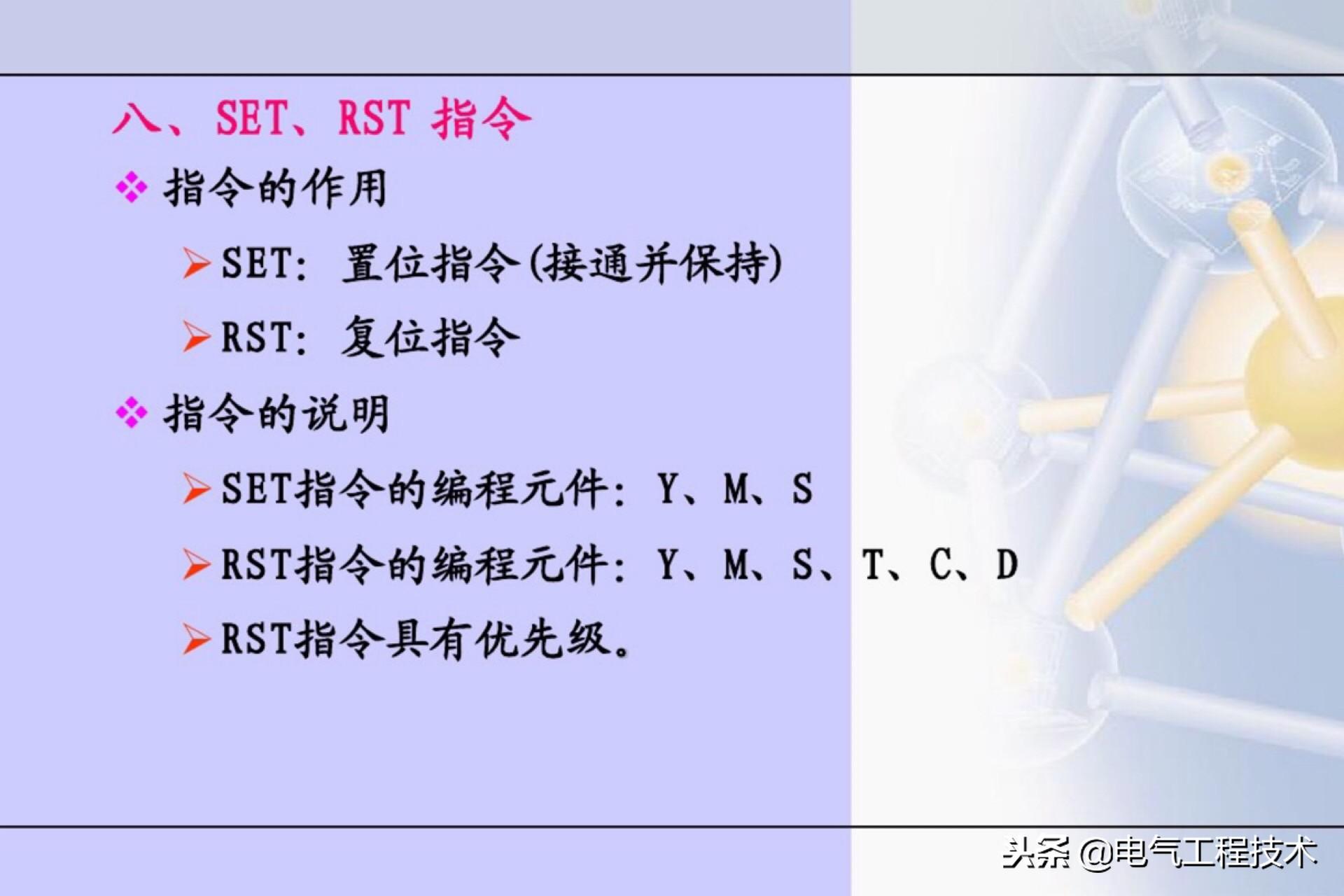

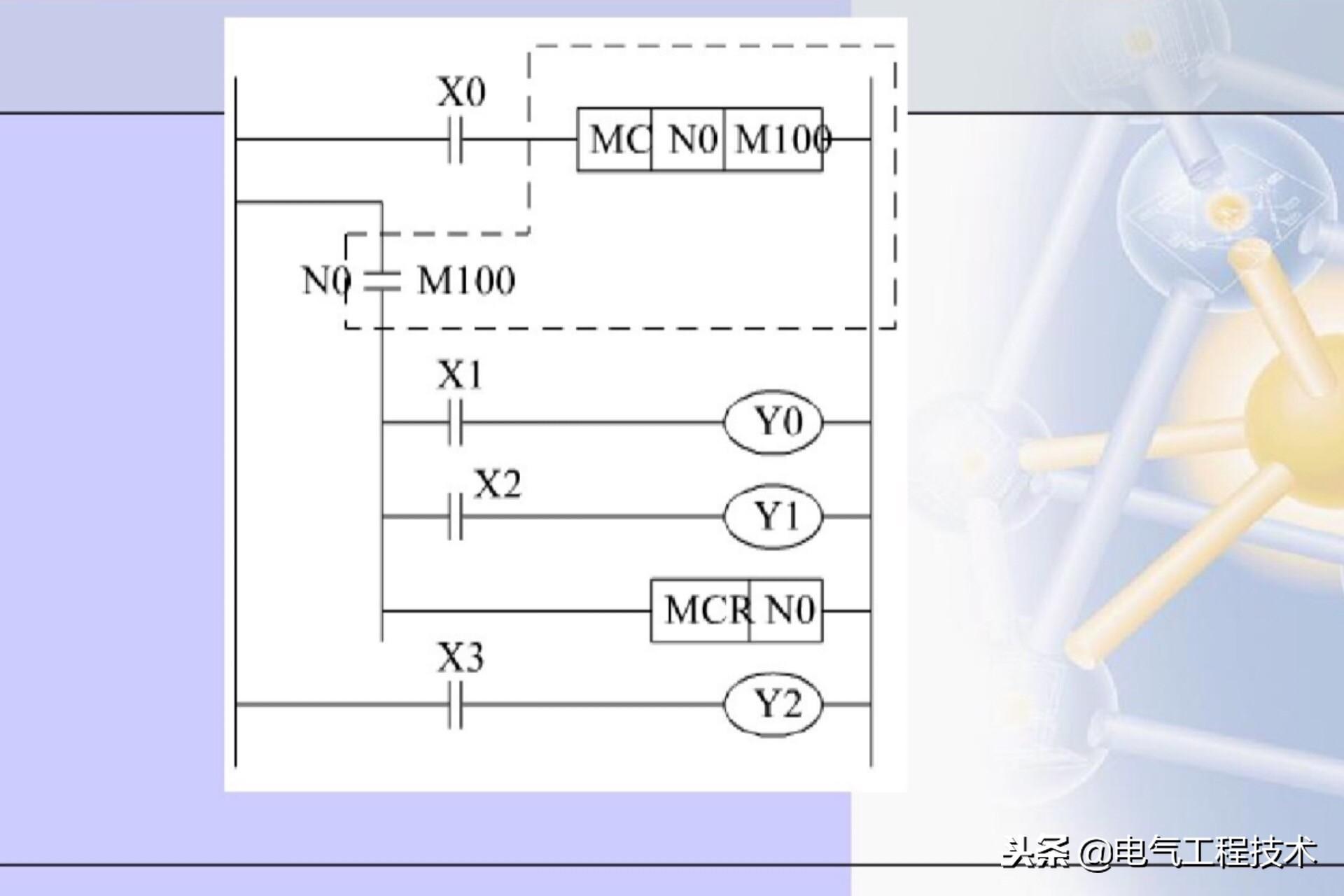

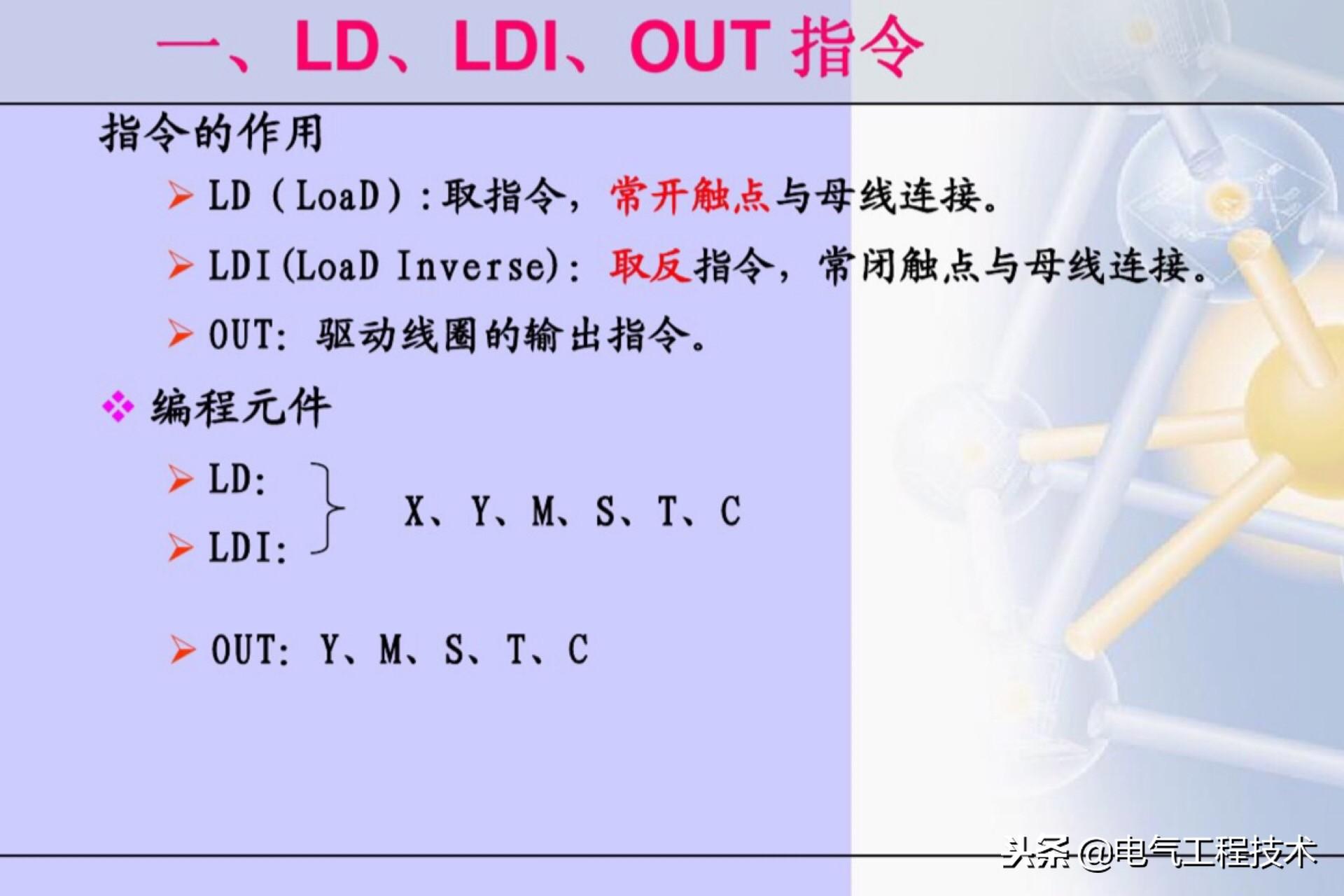

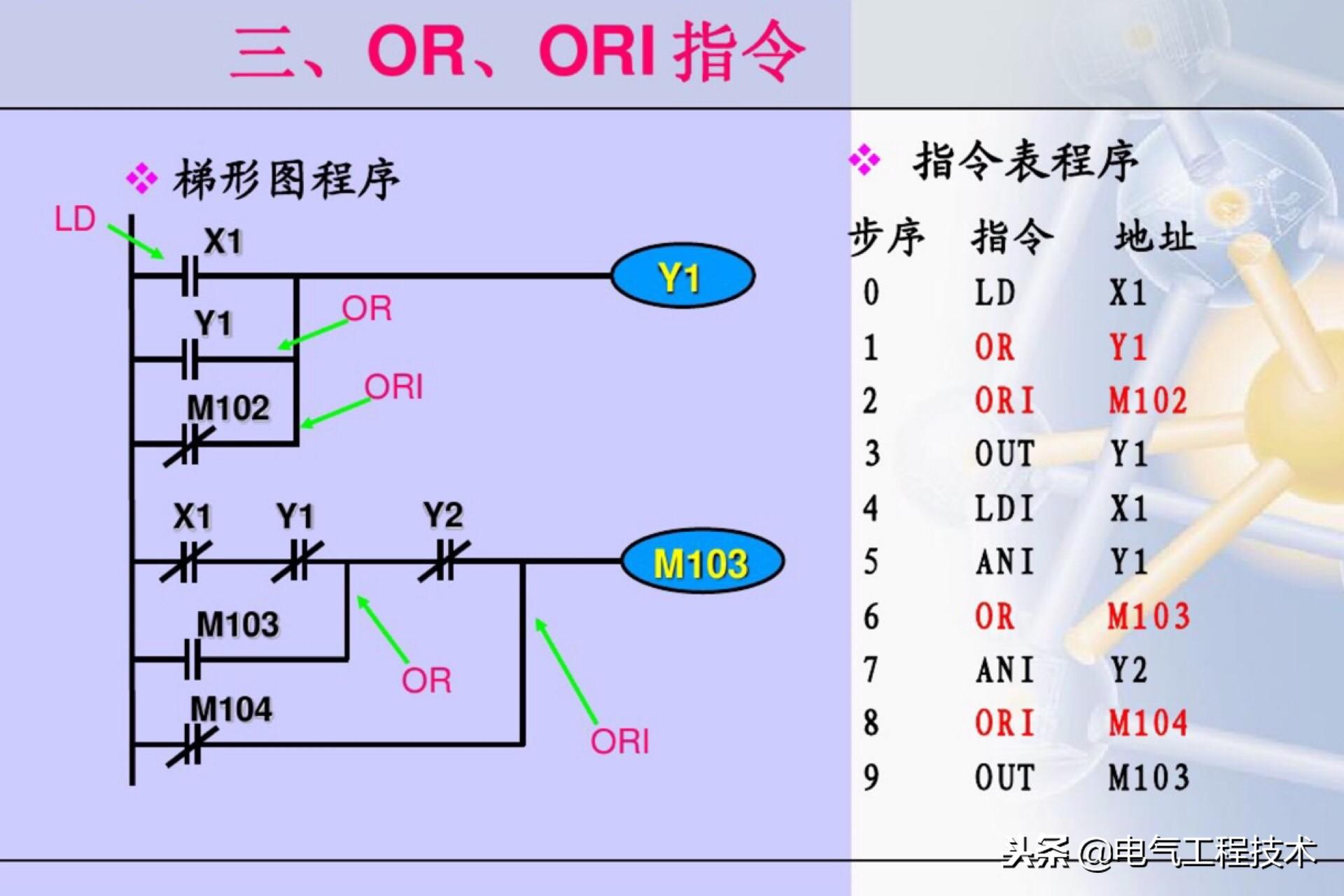

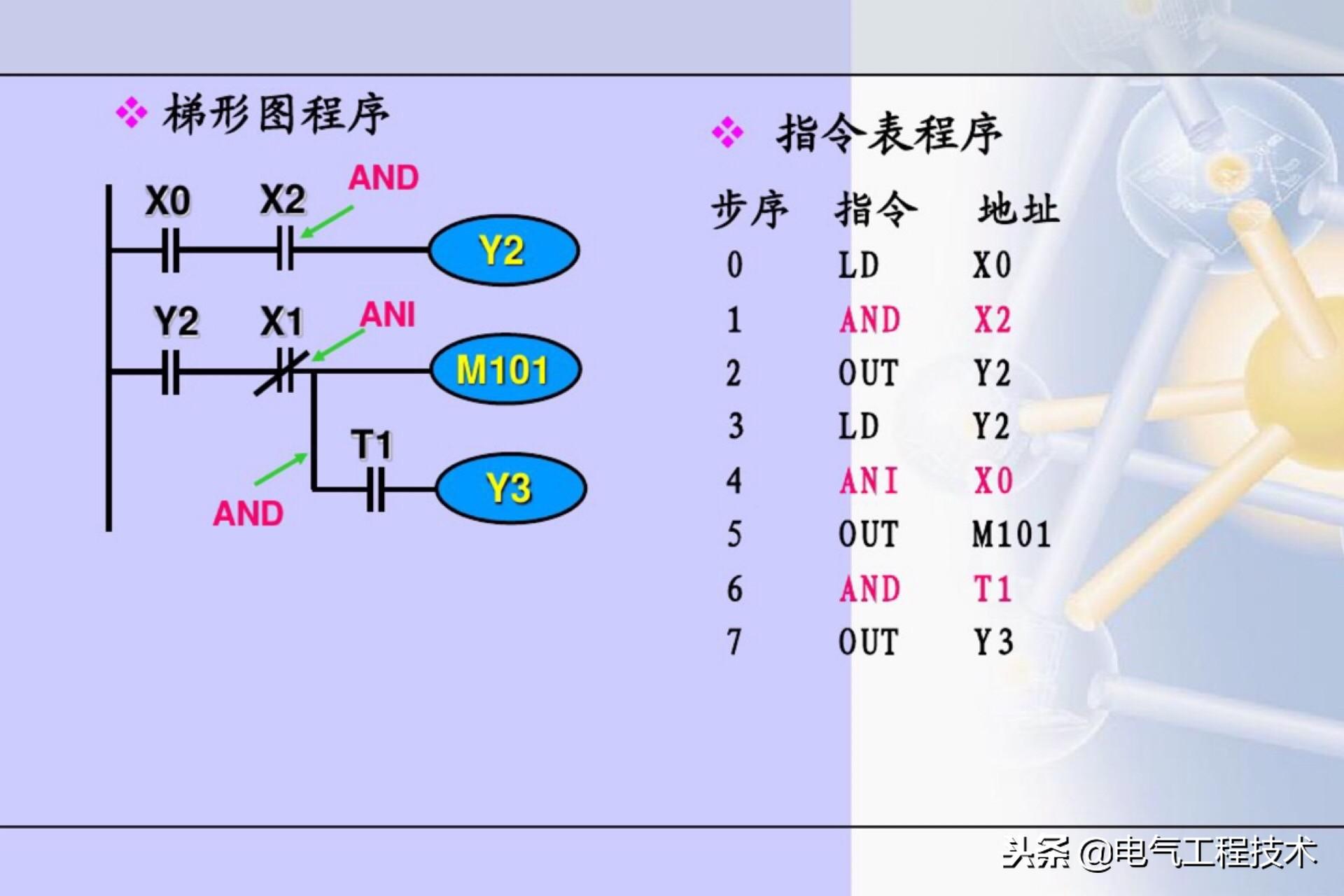

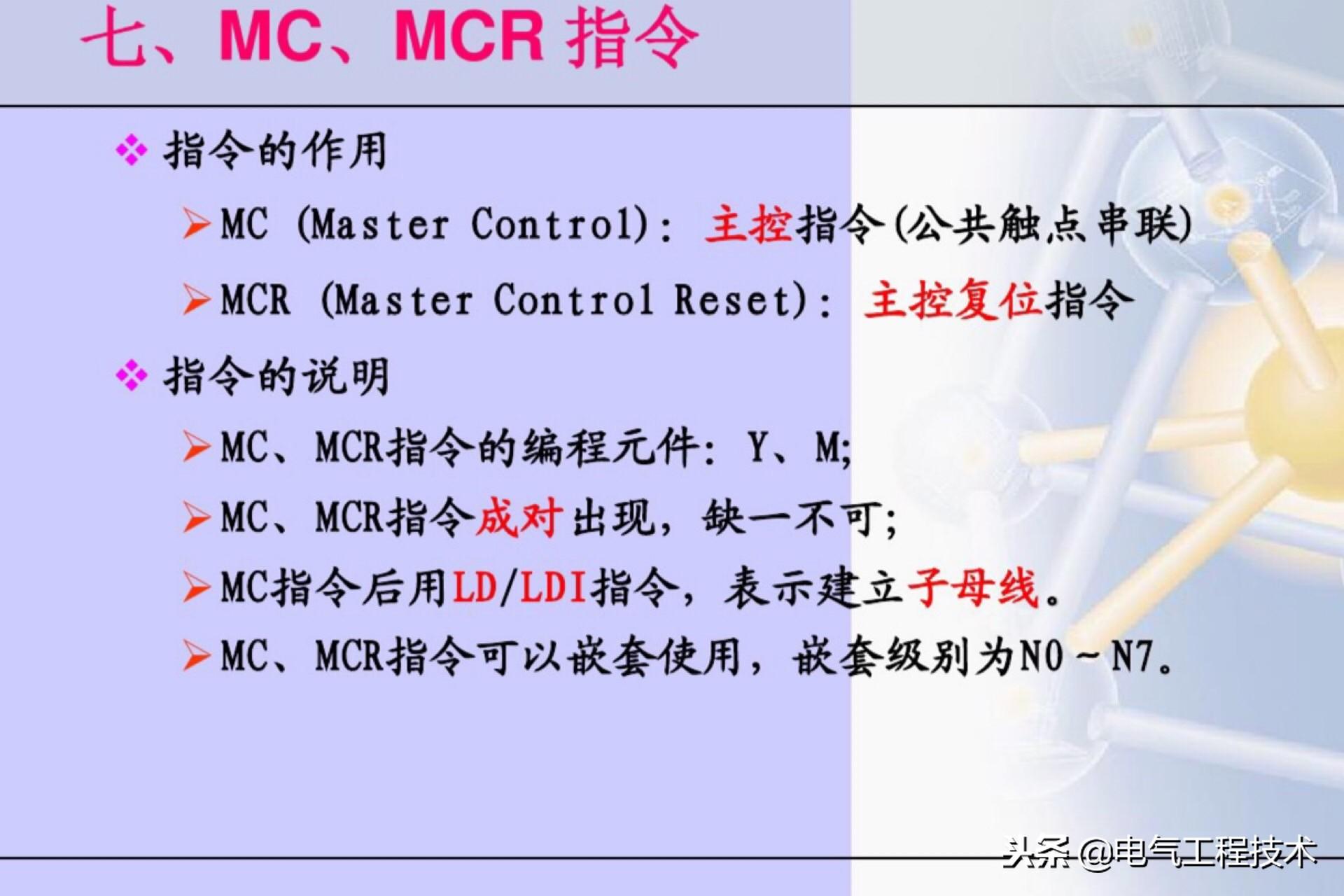

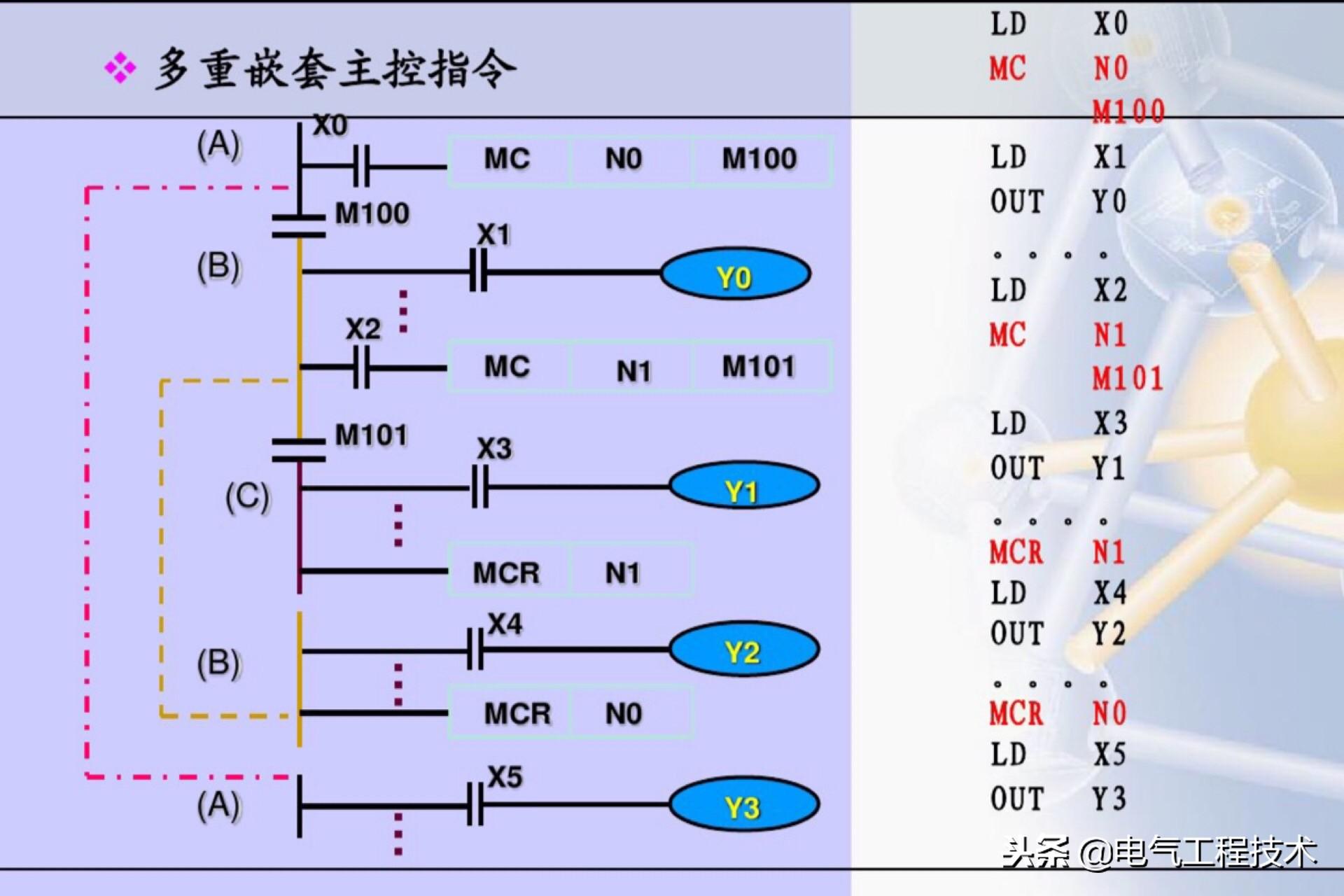

老师傅都说学PLC没有捷径？不知道这20个编程指令算不算？纯干货
