目前，PLC在工业生产和自动化控制中是使用率非常高的集中控制设备，PLC代替了繁重的继电器柜，交流接触器柜等，逐渐的在生产和控制中普及使用。PLC 控制系统的设计中，虽然接线工作占的比重较小，大部分工作还是PLC 的编程设计工作，但它是编程设计的基础，只要接线正确后，才能顺利地进行编程设计工作。 PLC的正确接线是PLC发挥功能的前提条件，熟练的掌握PLC输入端口和输出端口的接线是每一个电力作业人员所必需的。

一般情况下，PLC电源输入端接AC220V，是为了给PLC提供运行电源。PLC输出电源端口一般为DC24V，是PLC自带的电源输出。PLC使用过程中，输入端和输出端正确的接线是非常重要，接线正确是PLC工作的前提。

下面我们重点来分析一下PLC的输入端，输出端常见的接线类型：

一，输入端口常见的接线类型和对象：

PLC输入端口一般是输入：

1，开关量信号：

按钮，行程开关，转换开关，接近开关，拨码开关等等。

举个简单的例子更加容易说清楚：

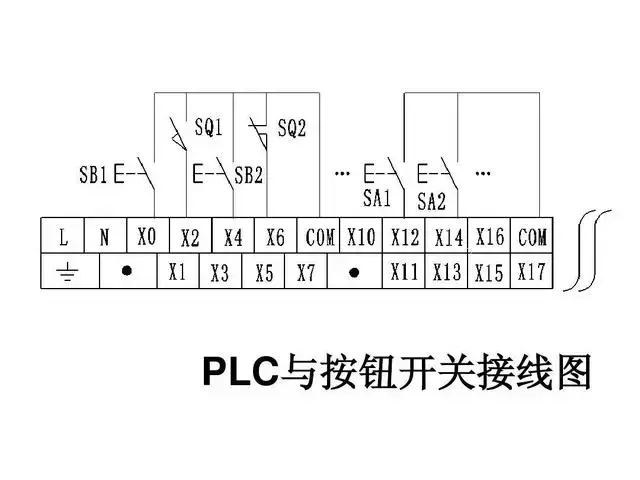

按钮或者接近开关的接线所示：PLC开关量接线，一头接入PLC的输入端（X0，X1，X2等），另一头并在一起接入PLC公共端口（COM端）。

2，模拟量信号：

一般为各种类型的传感器，例如：压力变送器，液位变送器，远传压力表，热电偶和热电阻等等信号。

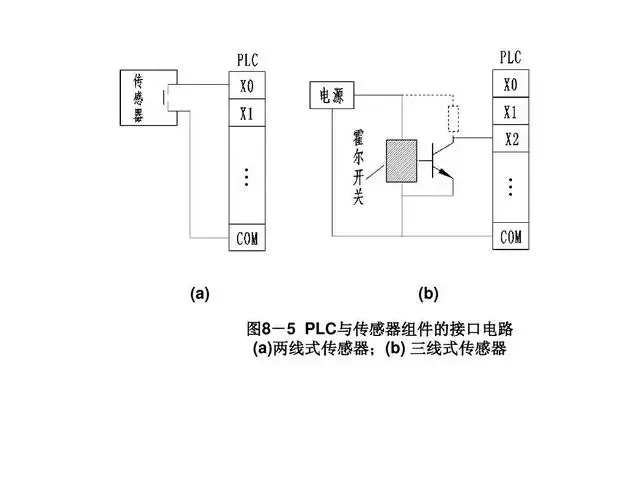

模拟量信号采集设备不同，设备线制（二线制或者三线制）不同，接线方法也会稍有不同。如图所示：

二，输出端口接线。

PLC输出端口接线一般可以分为以下三种情况：

1，继电器输出。

2，晶体管输出。

3，晶闸管输出。

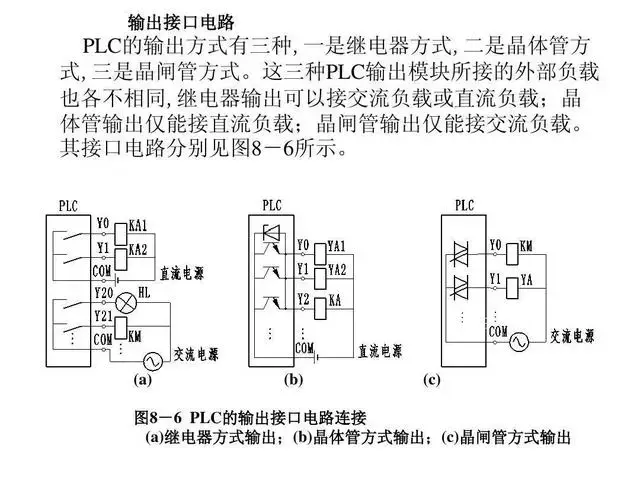

PLC输出方式不同，输出负载所接的电源类型也不同。如图所示：这是PLC输入端和输出端的基本接线，属于PLC基本知识。

三，PLC接线过程中的三点常识：

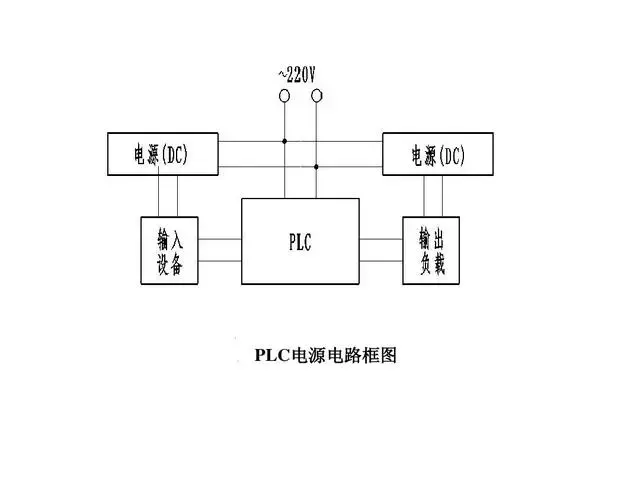

1，PLC电源电路。

PLC控制系统的电源除了交流电源外，还包括PLC直流电源，一般而言，PLC交流电源可以由市电直接供应，而输入设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，最好采取独立的直流电源供电。大部分的PLC自带24V直流电源，只有当输入设备或者输出设备所需电流不是很大的情况下，才能使用PLC自带直流电源。

2，PLC输入口和输出口的电流定额。

PLC自带的输入口电源一般为DC24v，输入口每一个点的电流定额在5mA-7mA之间，这个电流是输入口短接时产生的最大电流，当输入口有一定的负载时，其流过的电流会相应减少。PLC输入信号传递所需的最小电流一般为2mA，为了保证最小的有效信号输入电流，输入端口所接设备的总阻抗一般要小于2K欧。

也就是说当输入端口的传感器功率较大时候，需要接单独的外部电源。

3，PLC输出端口一般所能通过的最大电流随PLC机型的不同而不同，大部分在1A~2A之间，当负载的电流大于PLC的端口额定电流的最大值时，一般需要增加中间继电器才能连接外部接触器或者是其他设备。

PLC正确接线是PLC有效运行的前提，也是PLC的基本技能 ，熟练的掌握PLC的接线常识是十分有必要的。

PLC的输入与输出，你懂得怎么连接么？

科技引领生活，爱科技的小青年带你在科技的海洋里无限遨游……

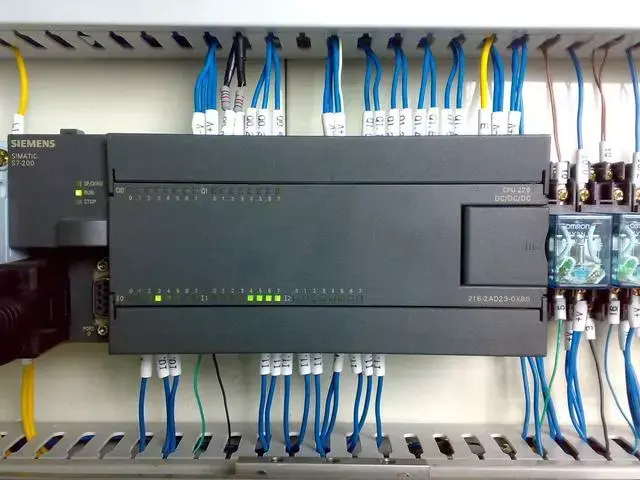

PLC作为可编程控制器常用过程控制中的核心大脑，接受外部信号，经过逻辑运算，输出控制相应的电气设备。

那么，PLC如何跟在不的输入输出设备连接呢？

输入输出类型

我们先了解下输入与输出设备的类型，在常用的设备中，将其分为以下几种:

开关量，输入输出模拟量，输入输出通讯，输入输出

开关量，顾名思义，是开关型设备，其信号只有两种表示形式，开与关，用PLC内部数据表示为0与1，关为0，开为1。这种开关量输入输出信号多用于启动信号，停止信号，状态反馈。

模拟量，模拟量常用于反应生产过程的参数，如温度，压力，液位，流量等等。在Plc中，模拟量实际上是一组数据，我们要经过内部的数据转换，才能变换成实际的物理量。

通讯，我们实际工程中，会跟很多设备进行通讯，例如跟上位机，变频器，或其他系统的PLC等设备通讯。

如何连接

在接触新设备时，我们第一件要做的事就是查找设备的相关手册，连接各种I/O模块的详细使用方法，而各个模块的手册中就包含了其接线方式，在设计接线图时，要认真参考其官方的接线方式。

在实际工程中，我们除了要按官方接线图接线外，还应该设计相应的保护电路。PLC的接线端子尽量与外部接线端子要有隔离。也就是说PLC的输入输出，尽量不要直接与所控制的设备进行连接，介绍下我们常用的做法:

所有外部线在进控制柜，要设置浪涌，防止外部短路等影响内部部件。开关量输入，串直流24V电源。开关量输出，环中间继电器线圈，用中间继电器的触电控制设备。

注意事项

配线时一定要注意，线号要标志清楚，要不然查线比较费劲。接线时，要按图接线，不能私自更改连线路径。接线完成后，要按图纸检查，最后检查电源之间是否有短路现象。检查之后上电时，要一个开关一个开关合闸，不能一次全送。

做工控，有很多的知识需要想我，要慢慢积累，不能心急。

感谢您的阅读，纯手码，望支持，有不妥之处，敬请多多包涵。期待您的评论，留下宝贵意见。
