设备现场，忘记带编程线了，如何快速和PLC通信？

更多精彩，点击关注“技成微课堂”

导读： 笔记本电脑可以说是每一个电气工程师必须带的工具，一般电脑是不会忘记带的，但是一些小工具却很可能忘记了。有一次，接了一个非常紧急的工程，需要快速的处理好现场的设备故障，现场用的三菱FX 3U的PLC，其他都不缺，就唯独忘记了带一个三菱的编程线缆；周围没有卖自动化产品的，网上购买又耽误时间。

就在众人一筹莫展的时候，我翻了翻的的工具包，打算再找找的时候，却意外发现了另外一个东西，一根USB转485的线缆。这个线缆一般是我用来做通信测试的，不是拿来和PLC连接的，但此时却是一根救命稻草。

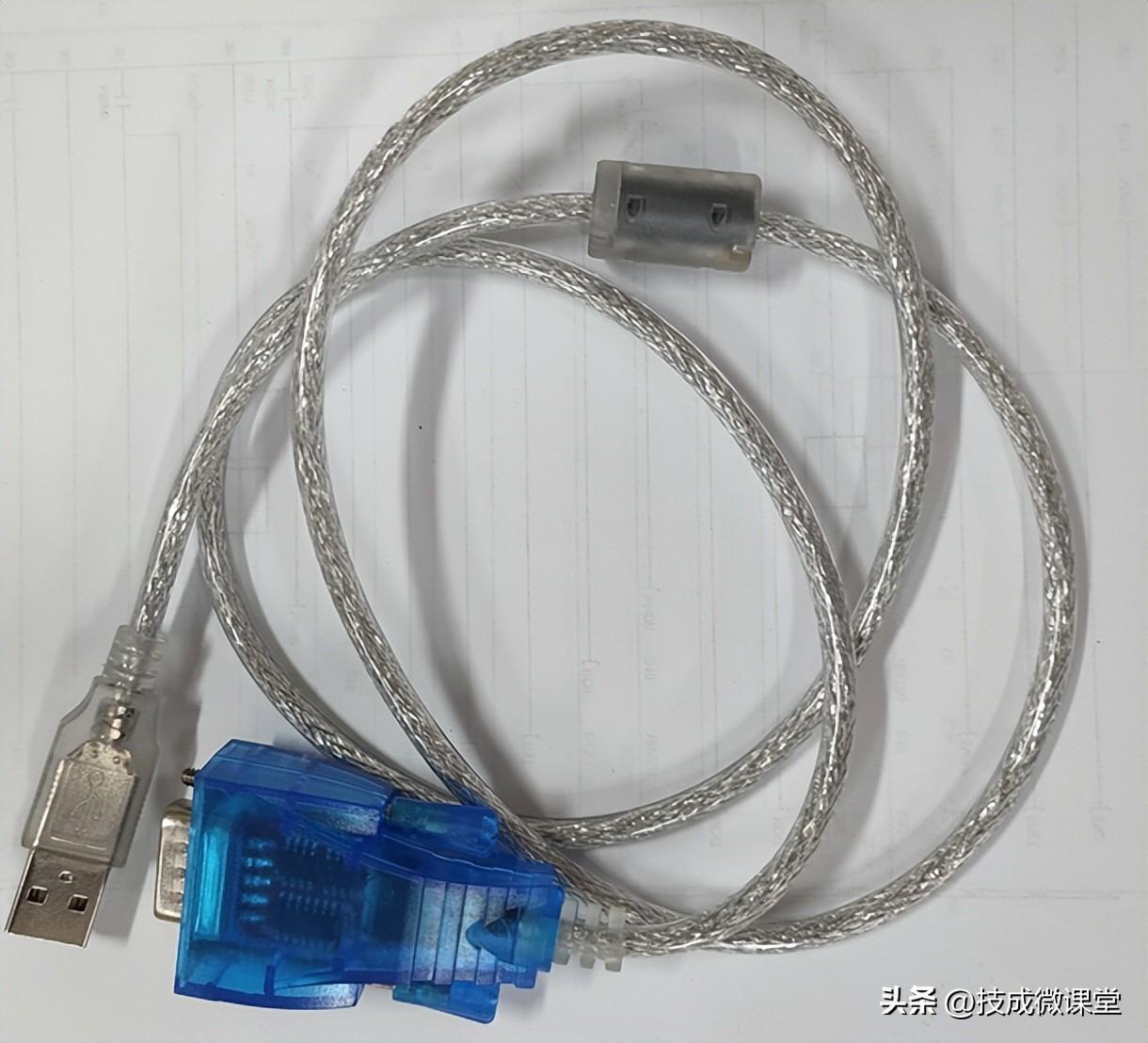

图1 USB转RS485

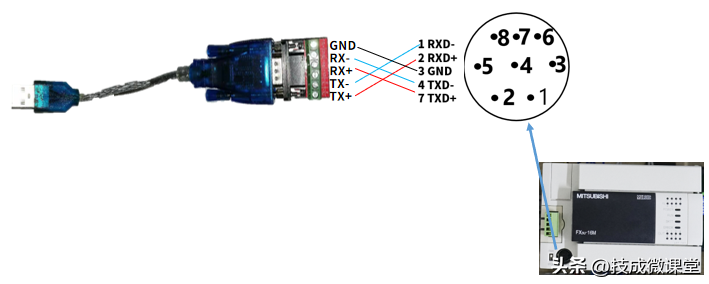

三菱PLC的连接口是422的，它可以兼容RS485的连接，因此但是就按照下图，拿了几根比较硬的细线，完成了连接，连接图纸如下。

图2 接线方法

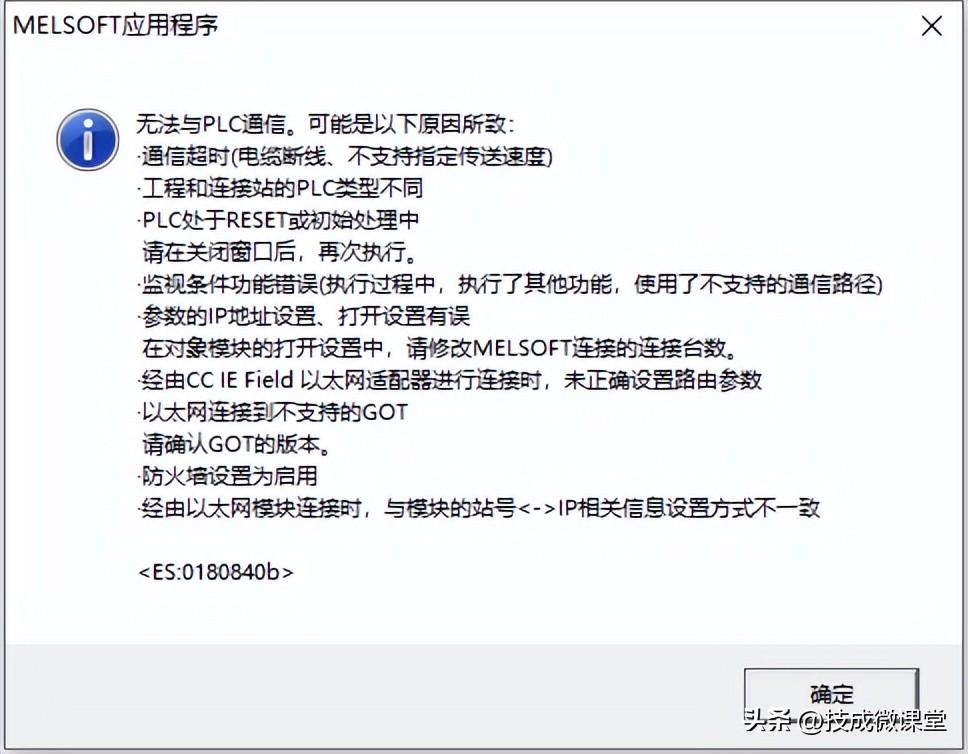

用了这种方法连接之后，PLC确实能够通信上了，但是软件经常卡住，出现下面的报错，之后又是需要重启，反复操作才能正常通信。

图3 软件报错

这种一般是信号线不稳定或者现场干扰造成的，为了解决这个 问题，我们从3个方面出发去解决问题。

第一，降低PLC通信的波特率，改为最低的9600；

第二，修正PLC的连接线，连接端口尽量处理的平整，防止短路；

第三，通信线外层包一层金属网，减少干扰。

经过这个处理后，后续再也没有报通信错误的故障了，工程得以顺利完成。

所以多懂一点通讯的基础内容有时对我们处理现场问题帮助还是很大的，不说学的多精通，最起码的接线总要会吧！

文章来源：PLC发烧友，作者：陈育鑫；未经授权禁止转载，违者必究！留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。

西门子PLC案例/例程777个

点击立即领取↑↑↑

PLC和电脑的连接，到底是选电缆还是选网线？一篇文章教会你

导读：

在工业自动化领域，PLC是核心组件之一，而电脑则常常被用作编程、监控和数据分析的工具。如何将两者有效地连接起来，实现数据的交换和设备的控制，是许多工程师和技术人员关注的焦点。

以三菱FX3U的PLC为例，我们将详细介绍如何进行通讯连接。对于其他类型的PLC，虽然具体的型号和参数可能有所不同，但基本的通讯连接流程是大致相同的。在进行PLC通讯连接之前，我们需要进行一些准备工作。第一步：给PLC进行供电 在进行任何连接之前，首先需要给PLC提供稳定的电源。三菱FX3U的PLC通常需要24V的直流电源，您可以使用专用的电源适配器，或者在某些情况下，如果您使用的是现场设备，可能已经有了现成的供电解决方案。请确保电源电压稳定，并且符合三菱FX3U的规格要求。

第二步：选择电缆或者网线，将PLC和电脑进行连接 在完成供电之后，接下来我们需要通过适当的电缆或网线将PLC与电脑进行连接。根据您的具体情况，您可以选择串行通信电缆或者以太网线。具体选择哪种方式，主要取决于您的设备和应用程序需求。

如果您选择的是串行通信方式，您需要购买专用的串行通信电缆，并按照正确的连接方式将电脑的串行端口与PLC的串行端口连接起来。在连接时，请确保电缆连接牢固，没有松动或短路的情况。如果您选择的是以太网连接方式，您需要购买以太网线，并将PLC连接到您的局域网中。然后，您可以在电脑上安装相应的软件或者驱动程序，以便通过以太网与PLC进行通信。在连接时，请确保网线连接良好，并且网络配置正确。

完成以上两步之后，您的PLC应该已经与电脑建立了基本的通讯连接。

三、使用PLC编程软件进行编程、监控和调试等操作。

首先，我们需要打开电脑，进入操作系统。接下来，通过右键点击“管理”.

我们可以轻松地进入到设备管理器。

在这里，我们的目标是查看电脑的端口情况，并记下端口号的数值。

端口是电脑与外部设备通讯的桥梁，对于PLC通讯来说，选择正确的端口至关重要。在设备管理器中，我们可以看到电脑上的所有端口，包括USB、串口等。找到用于与PLC通讯的端口后，记下它的数值编号。完成端口的查看后，我们接下来打开三菱PLC编程软件。如果已经存在一个工程，我们可以直接打开它；如果还没有工程，那么我们可以选择新建一个工程。在软件的主界面上，我们找到“连接目标”或者类似的选项，这通常在菜单栏的“工程”下面。

进入“连接目标”后，我们可以看到一个名为“connections”的选项。双击它，我们将进入详细的通讯设置页面。在这里，我们选择之前在设备管理器中查看到的端口号，并确保其他设置如波特率、数据位等与PLC的设置相匹配。

完成设置后，我们可以进行一次通讯测试。点击软件界面上的“通讯测试”按钮，如果一切设置正确，电脑与PLC的连接应该是成功的。成功的连接意味着我们可以从电脑向PLC写入程序或从PLC读取数据。在完成硬件连接和软件设置后，我们就可以开始进行实际的编程或数据通讯操作了。但请记住，每次更换硬件或修改设置后，都需要重新进行通讯测试以确保连接的稳定性。

四、PLC和电脑的连接，到底是选电缆还是选网线？

传统的电缆连接方式，如RS485、RS232等，在短距离通信中表现良好。它们具有即插即用的特点，连接稳定，数据传输速率适中。然而，随着工业控制系统的规模扩大，电缆连接的局限性也日益凸显。长距离通信时信号衰减严重，多个设备间通信时需要大量的线缆和接口，增加了布线和维护成本。

与此同时，随着以太网技术的普及和发展，越来越多的工程师开始考虑使用网线连接PLC和电脑。以太网具有高速、远距离通信的能力，采用TCP/IP协议，数据传输速率高，能够满足大数据量传输的需求。此外，网线连接具有良好的扩展性，可以轻松地连接多个设备，且易于维护和故障排查。

然而，网线连接也并非完美无缺。与电缆连接相比，网线连接需要更多的配置工作，如IP地址分配、子网掩码设置等。此外，网络故障的诊断和排除也需要一定的专业知识和技能。

综上所述，选择电缆还是网线连接PLC和电脑，应综合考虑实际需求、预算以及人员技术水平等因素。在短距离、简单系统或传统应用场景下，电缆连接仍是一个可靠的选择。而在需要高速、远距离通信或扩展性强的复杂系统中，网线连接则更具优势。
