松下PLC中数据表的使用案例

松下FP-XH系列PLC不仅支持传统的FP-X系列脉冲定位模式，而且支持数据表控制模式。数据表的使用，可以大大的简化我们编程时的工作量，使我们的工作效率提高。那么我们如何使用数据表进行位置控制的程序编写呢？下面就跟随小编学习一下如何使用数据表进行编程吧。

首先打开软件，进行第一步操作。如下图所示：

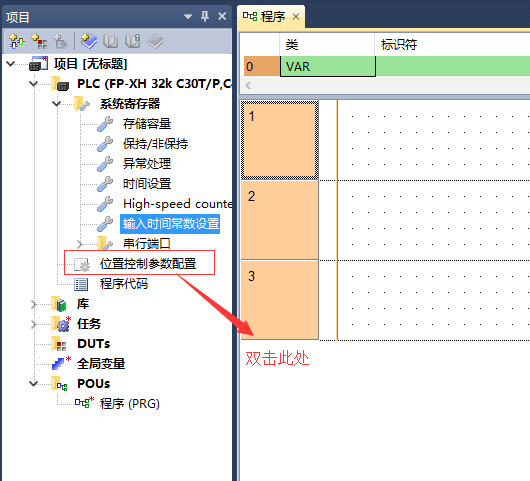

步骤1

双击如图所示的选项，会打开一个位置控制页面，然后再进行如下设置。

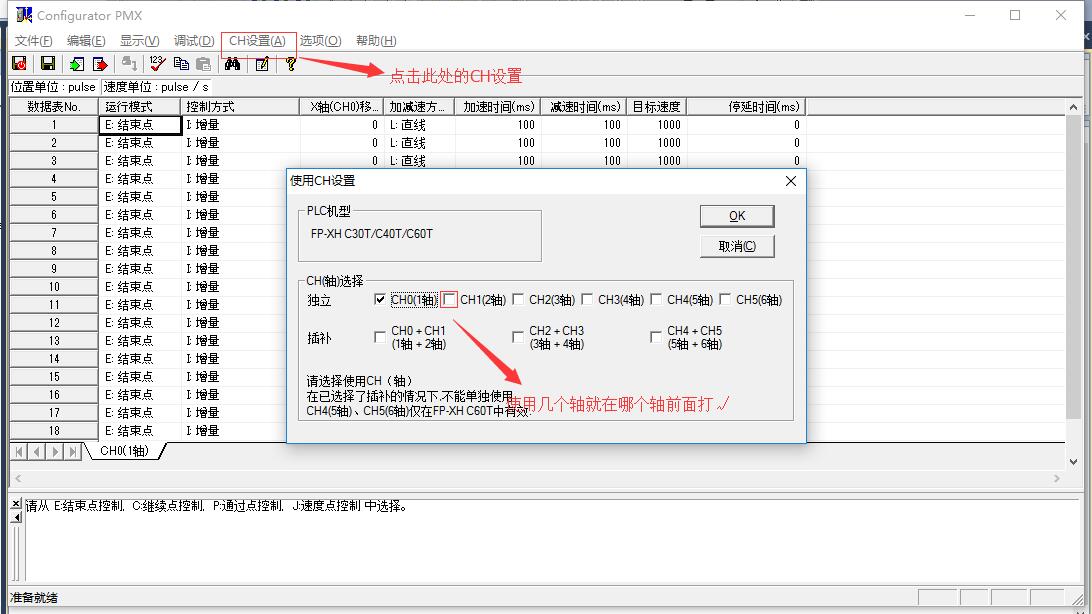

步骤2

按照步骤2所示，需要使用哪个轴就在哪个轴前面打“√”。勾选插补后，则不能单独使用。下面我们就可以对数据表进行设置了，数据表的设置主要设置一下几个参数。控制方式，X轴移动量，目标位置等参数。

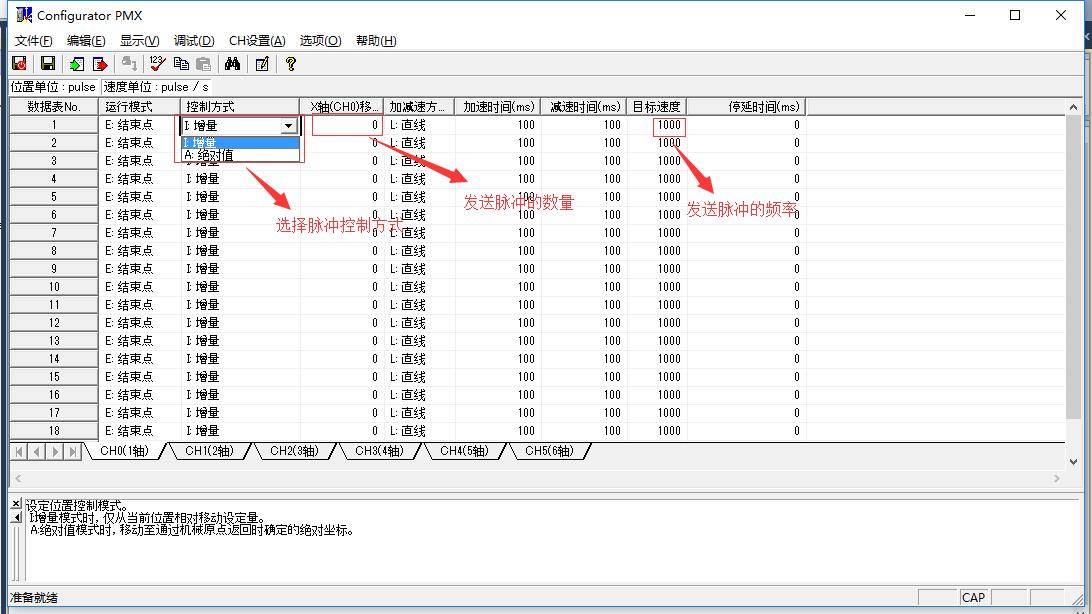

步骤3

以上就是使用数据表的基本设置了。设置好之后，我们就能利用数据表进行位置控制了。明天小编会继续为大家展示如何使用数据表进行程序编写。

小伙伴们，看完之后是否有了一点点收获呢？欢迎小伙伴的添加补充，更欢迎小伙伴们的转发和收藏，有什么问题也可以私信小编哦，小编会尽力回答各位“控油”的。让我们一起在工控的道路上一起变得强大吧！！！

Fighting！！！

松下超级好用的编程软件，Winpro7！！！

熟悉松下PLC的小伙伴们，知道松下PLC有几款编程软件么？最老的GR2应该很多小伙伴们都很熟悉，后来又出现了GR7，而现在流行的却是Winpro7。此款编程软件可进行模块化编程，能够大大的提高小伙伴们程序开发的效率。但是此款编程软件暂时还没有中文操作手册，这让人有点尴尬。

首先我们看一下三款编程软件的操作界面都有什么不一样吧。

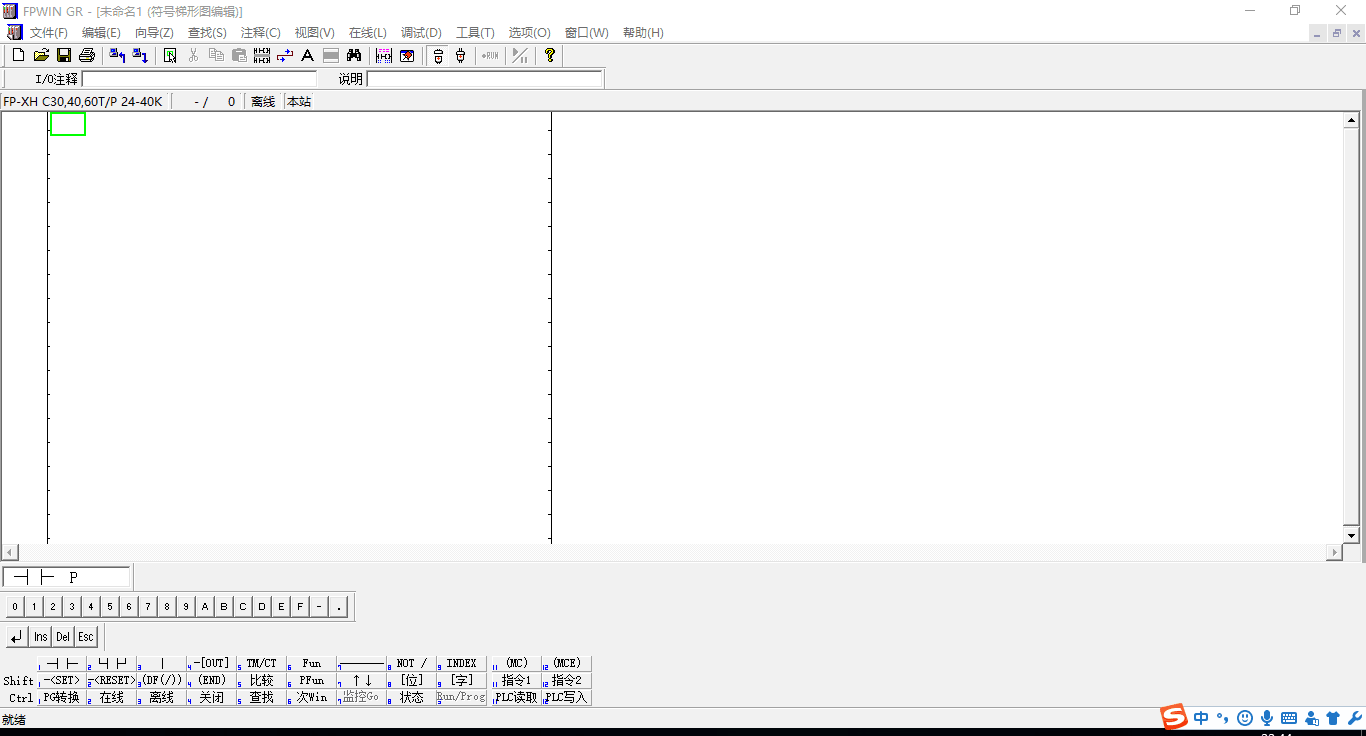

GR2编程软件操作界面

GR7编程软件操作页面

Winpro7编程软件操作页面

小伙伴们，看完之后是否有了一点点收获呢？欢迎小伙伴的添加补充，更欢迎小伙伴们的转发和收藏，有什么问题也可以私信小编哦，小编会尽力回答各位“控油”的。让我们一起在工控的道路上一起变得强大吧！！！

Fighting！！！
