周报140期 关于PLC三十问解答
关注“ 技成微课堂 ”，一起涨知识~
私信回复：64，领64本西门子电子书！
1.急停按钮为什么在PLC程序里是写成开点？
答：因为程序里的急停信号输入点接的实际急停开关的常闭触点。为安全起见，现场的急停按钮都是接常闭触点的。
2.西门子1200PLC模拟量输出有0到正负10V的吗？
答：组态好模拟量模块，在组态画面选模块属性，属性里面的量程范围选土10∨就可以了。
3.S7_JOB.S7S用什么软件可以打开？
答：单独的文件是打不开的，配合其他项目文件用STEP7软件打开。
4.mcgs软件可以在线控制PLC吗？为什么通讯失败？
答：肯定可以。没有实际的触摸屏下载程序时要点击模拟运行，电脑的IP地址，要和PLC的同一网段。
5.请问一下伺服电机滑台原点不停机是什么原因呢？
答：原因很多，首先有无设置好，其次原点传感嚣有无问题。
6.DB2.DD4在哪里找？
答：CTRL+F可以搜索，也可以进入DB2的数据块，查看符号地址再继续搜索。
7.数据块里的数据能修改吗？
答：初始值是可以修改的。
8.传感器接PLC，宗正蓝负黑信号，接了PLC灯不亮什么原因？
答：传感器是有极性的，分NPN和PNP，极性和PLC对了才亮灯。
9.200的PLC，可以用200SMART的软件打开连接不？
答：可以打开，但连接不了。
10.在测试中怎样强制打开一个原件？
答：一般是可以的，看你用的什么编程软件，不同的软件有不同的方法。
11.双整数是什么意思呢?
答：相对于整数来说的，它的数值范围更大，占32个位，整数占16个位，所以叫双整数。
12.硬件组态了一个站点，但是和变频器组态有冲突怎么办?
答：地址重复了改其中一个站点的地址。
13.DB2.DBX0.0这个数据块请问有说明吗？
答：DB2.DBX0.0就表示DB2数据块里的DBB0这个字节的第0位，也就是最低位。再比如DB2.DBX5.2表示DB2数据块里的DBB5这个字节的第2位。
14.两边设备通讯，串口参数是不是都是一样的呢？
答：必须要一样。波特率，数据位，奇偶校验必须一致。
15.背景DB和全局DB有什么区别?
答：全局DB是整个程序都能用，背景DB是创建FB时，FB自己存储数据的数据块。
16.博图V13有没有像16一样可以直接在线硬件检测，网络中的PN设备?
答：有的，在项目树里点在线访问，再点更新可访问的设备。
17.用S7-200 224XP和西门子触摸屏上位机软件仿真运行，PLC该怎样设置？
答：PLC不用设置什么，在触摸屏连接那儿选好CPU就行了。
18.博途里面数据块中的变量值，修改后为什么在程序执行时没有改变，还是原来的值？
答：程序里用到了，被程序的值覆盖了。
19.程序输入点I0.0为什么下载进PLC里面会自动给信号，不用给外部输入就直接自己运行了？
答：如果I0.0没有外接常闭触点的按钮，就是被强制了。
20.200SMART做485通讯报错818B?
答：818B是本地地址指针错误，你的地址没有指明范围有多大(多少个WORD）。
21.怎么理解停止或急停按钮实际接的时常闭触点而程序里却用的时常开触点?
答：电流从外面的常闭触点接到输入点上，那么程序里的常开触点就会接通，常闭触点会断开，所以启动程序里的停止急停必须用常开触点。
22.三菱Q系列软元件F是什么意思 ?
答：F是内部寄存器，一般用于报警。
23.编码器的线被蹭断了，现在是对接的，老报这个驱动器错误417？
答：编码器的线断了要换线，直接对接是不行的。
24.三相输入三相输出的变频器，负载是电动机，当交换输入三相电的相序时，输出相序会不会变化，会不会造成电动机反转？只交换任意两相电的相序？
答：那是电机调换相序对掉才会换向，和变频器的电源没有太大关系。
25.S7-200下载程序后，开关拨到RUN能运行，但是在通过软件设置为RUN模式，程序不运行，是怎么回事？
答：这个要拨码开关也要打到RUN。
26.什么是差分脉冲了？西门子Q点输出的脉冲都是24v吧？
答：差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法（单端信号），差分传输在这两根线上都传输信号，这两个信号的振幅相等，相位相反。在这两根线上的传输的信号就是差分信号。相对单端信号而言，差分传输的共模抑制能力较强，抗干扰能力强。西门子的晶体管型的输出，基本上Q点都是输出24v，也会有专门的差分输出模块。
27.西门子TP177B触摸屏用哪个软件可以编程？
答：WinCC flexible 2008
28.CAD的教学视频中的Auto CAD2018软件是怎么设置成电气版本的吗？
答：这是两个软件，不能设置。
29.西门子CR40和1500以太网通讯能实现吗？
答：CR40是有以太网口的，可以使用以太网通讯。
30. simatic manager 这个是西门子的什么软件？
答：就是STEP7软件的名字，可以私信小编下载。
文章来源：技成辅导员！
私信回复：64，领64本西门子电子书！
MCGS如何与S7-1200 PLC DB块通信
关注“PLC发烧友 ”，一起涨知识！
说到PLC和触摸屏通信，大部分关联PLC地址任然是M区、V区、Q区、T区等，那么和S7-1200 PLC通信就涉及到DB数据块关联和控制问题，那么问题来了，究竟DB块该如何关联并使用呢？下面跟着我带大家来分析！
01组态博途

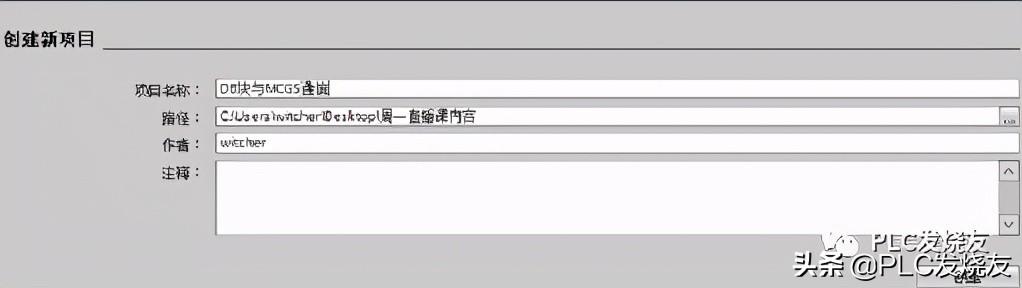

第一步： （创建一个博途新项目，命名：DB块与MCGS通信）

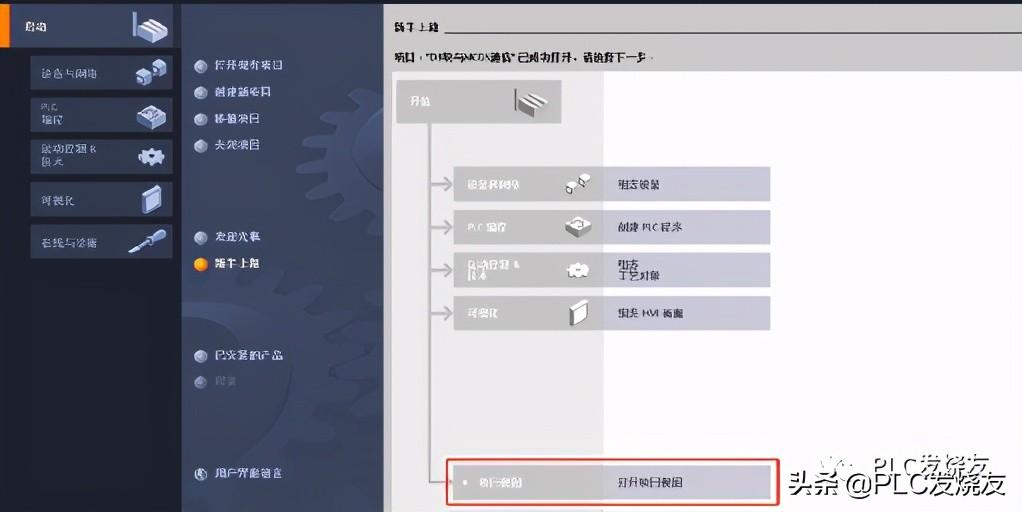

第二步： （打开项目视图）

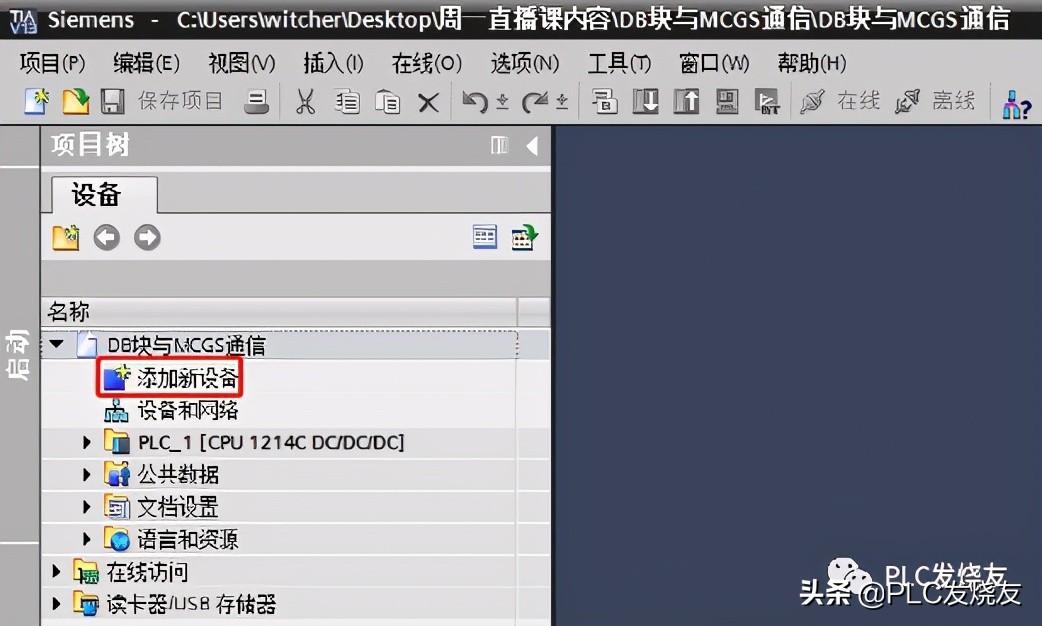

第三步： （双击添加新设备）
第四步： （添加新设备控制器—CPU—订货号—选择版本号—点击确认）

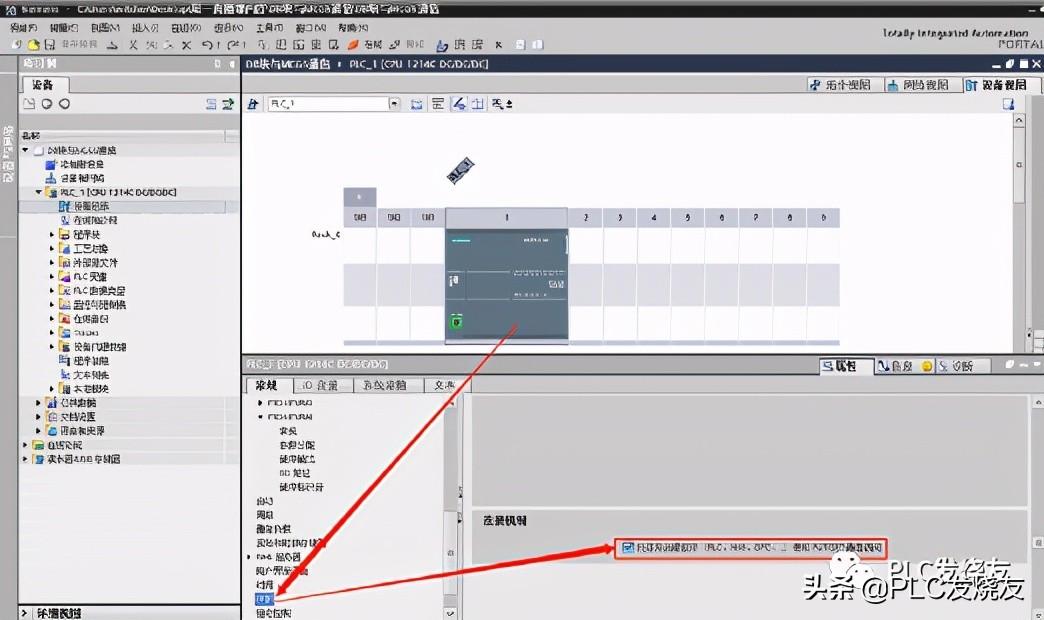

第五步： （双击CPU属性—保护—连接机制—勾选允许从运程伙伴(PLC、 HM、OPC、、）使用PUTIGET通信访问）
第六步： （双击CPU网口—以太网地址—IP协议—设置PLC IP地址）
02编写程序

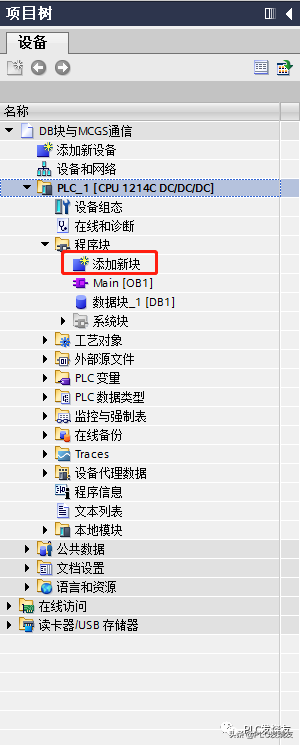

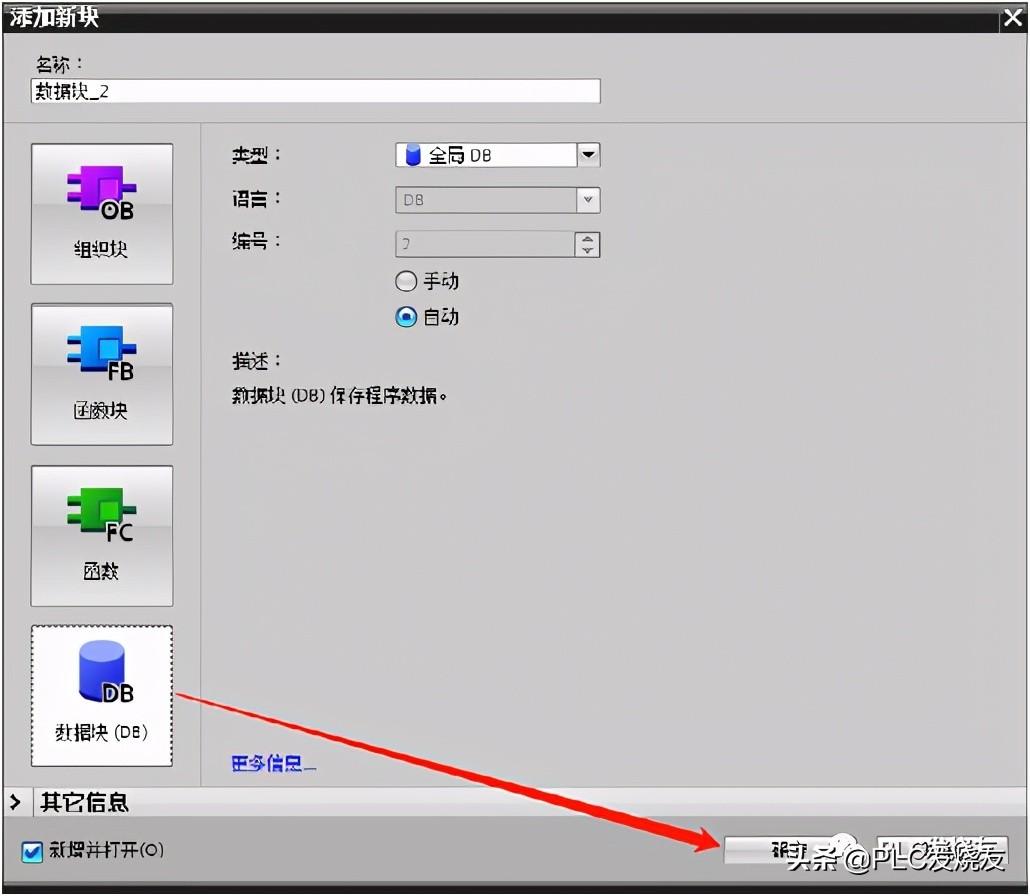

第一步： （创建DB块）

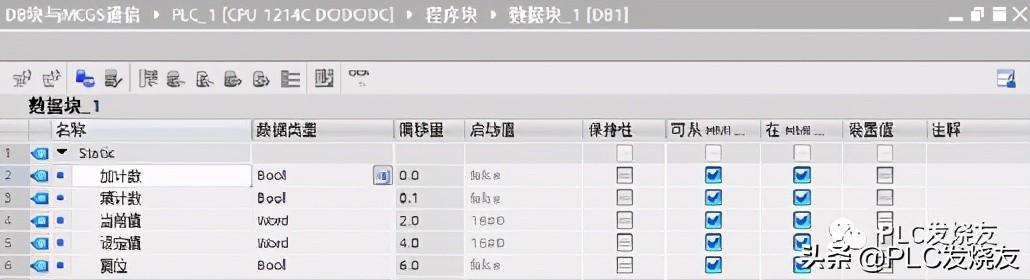

第二步： （在DB数据块填写地址，这里使用加减计数器指令CTUD）
第三步： （在OB1填写CTUD指令引脚）

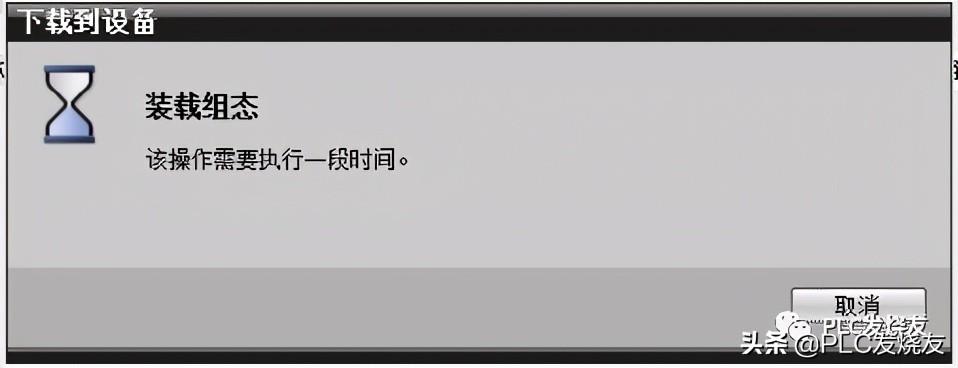

第四步： （点击下载）
03 MCGS配置

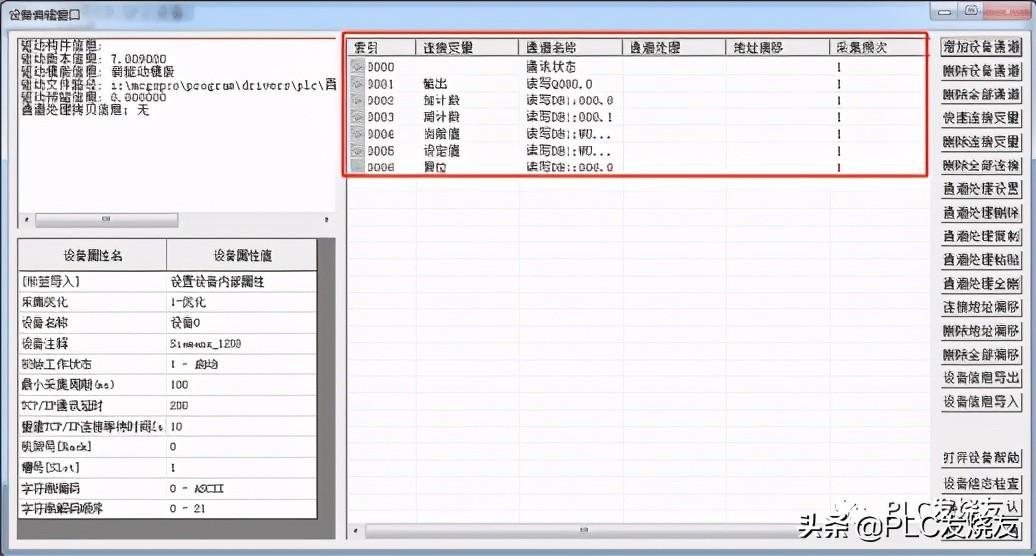

第一步： （输入对应DB块地址）
在我们MCGS对应DB块是V区地址
加计数器：DB1.DBX0.0对应V1.0第0个位

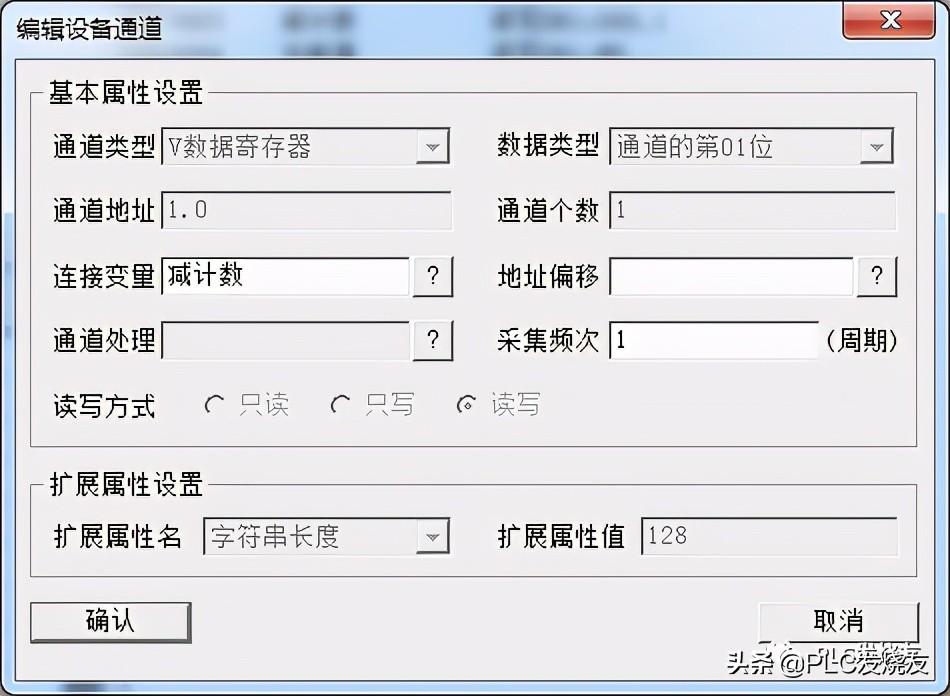

减计数器：DB1.DBX0.1对应V1.0第一个位

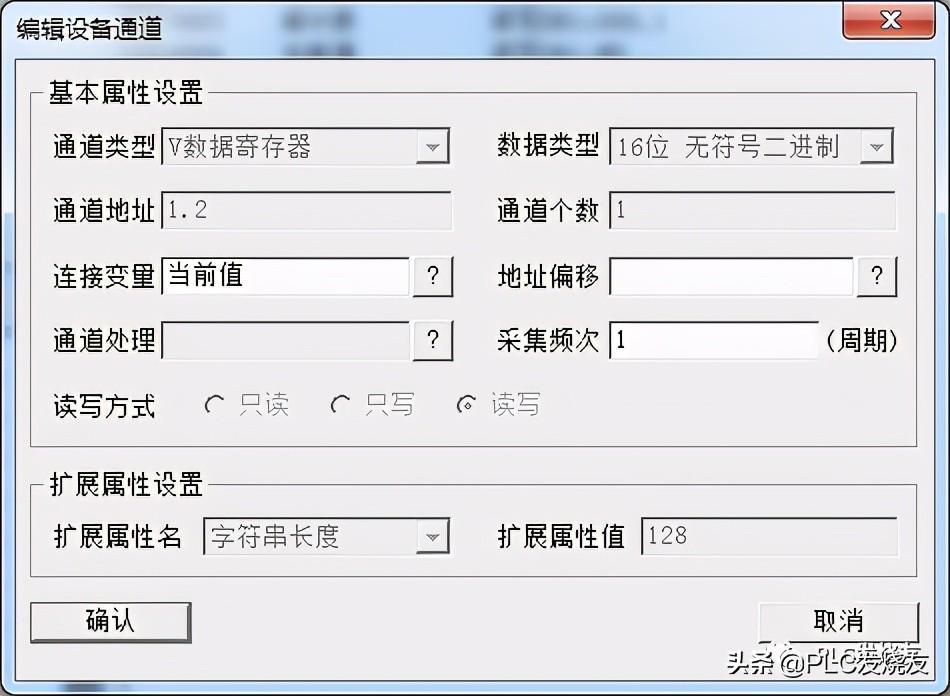

当前值：DB1.DBW2对应V1.2 16位无符号数相当于字的数据类型
设定值：DB1.DBW4对应V1.4 16位无符号数相当于字的数据类型

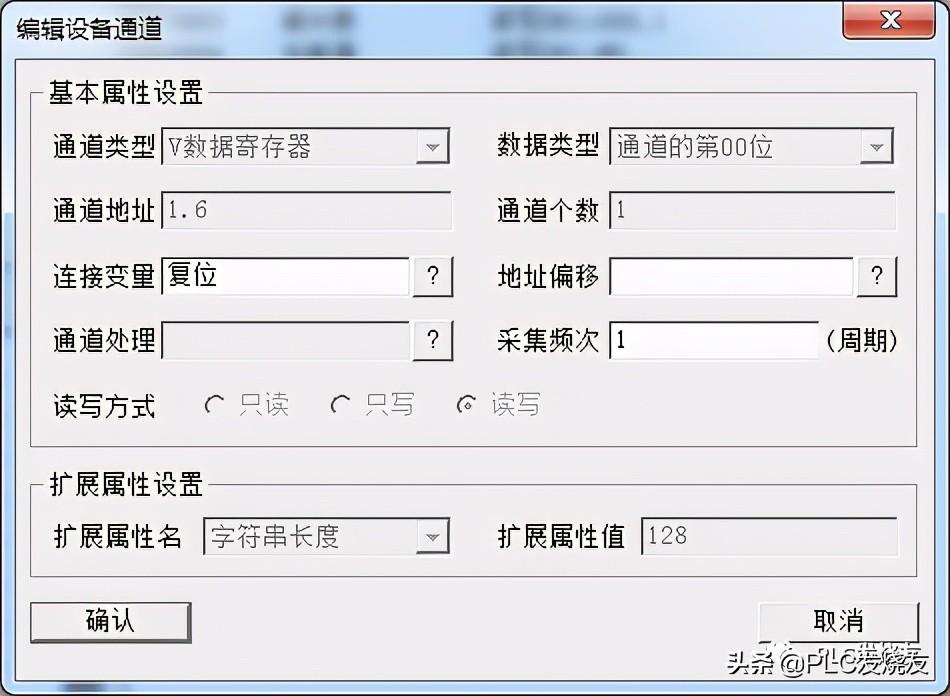

复位：DB1.DBX6.0对应V1.6第0个位
Q0.0直接关联即可
04 画面设计
第一步： （关联画面）

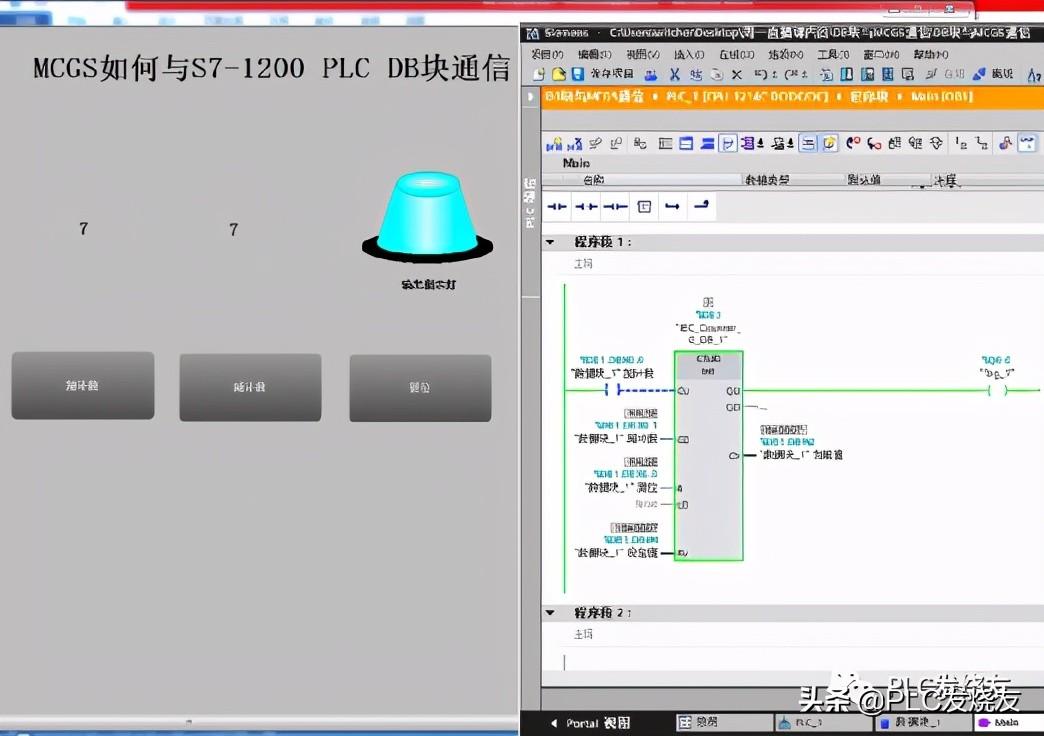

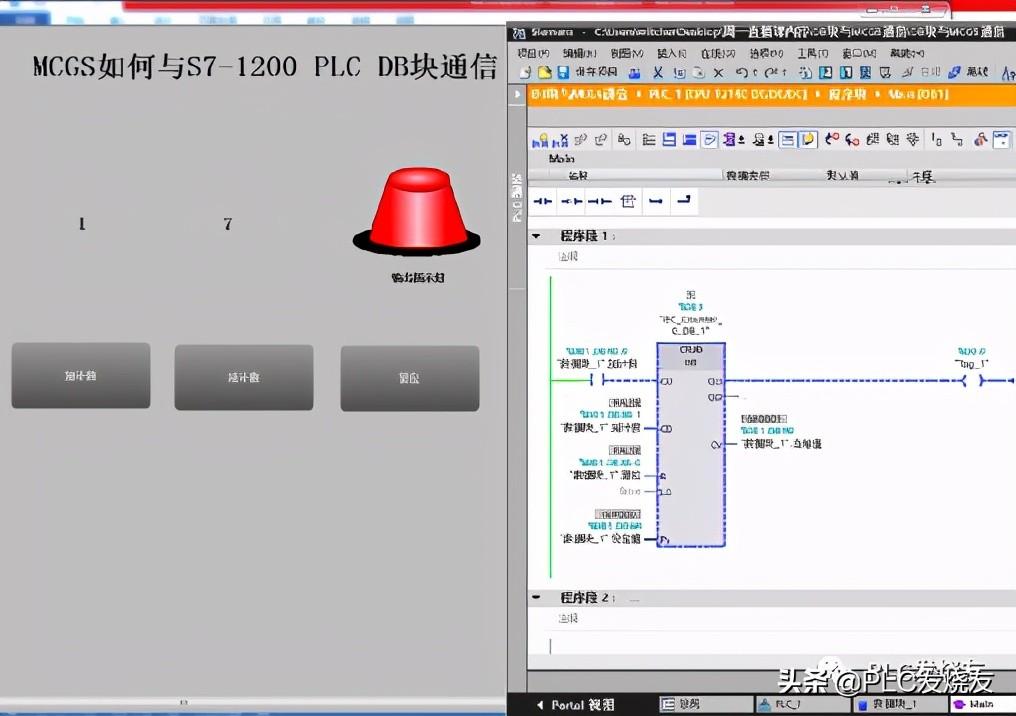

05 五演示效果
温馨提醒：MCGS中V寄存器对应：DB，通道地址1.0中的1代表DB1，.0代表X0，数据类型代表X0.1中的1。
(来源：PLC发烧友，作者：徐陈爽，未经授权不得转载，违者必究)
评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。回复：“西门子全套 ”，免费领取西门子手册、案例、软件等资料。
