13个PLC梯形图编程实例，想要学精通PLC，梯形图是基础中的基础！

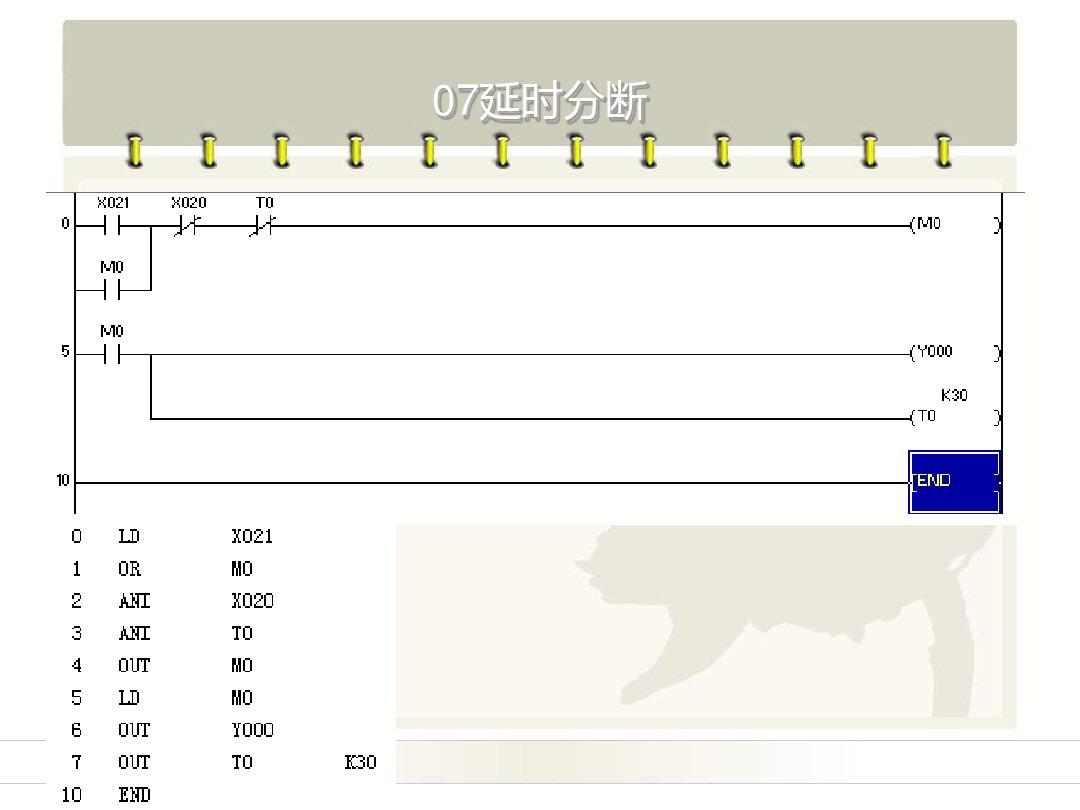

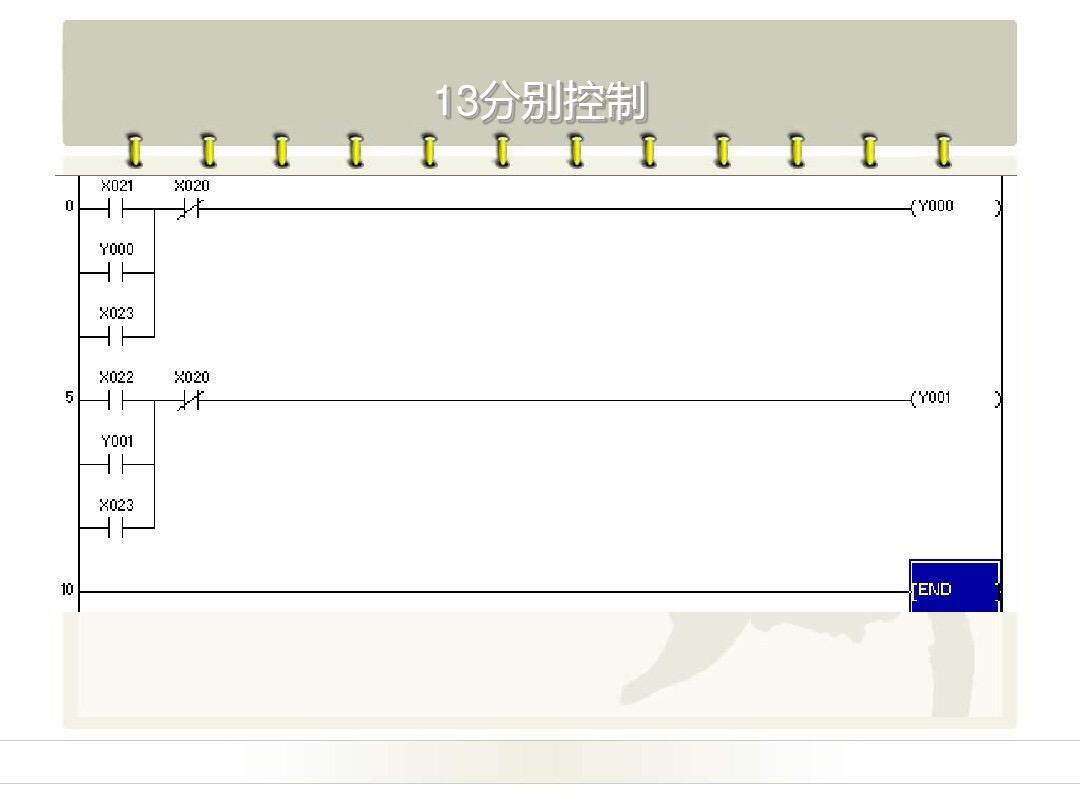

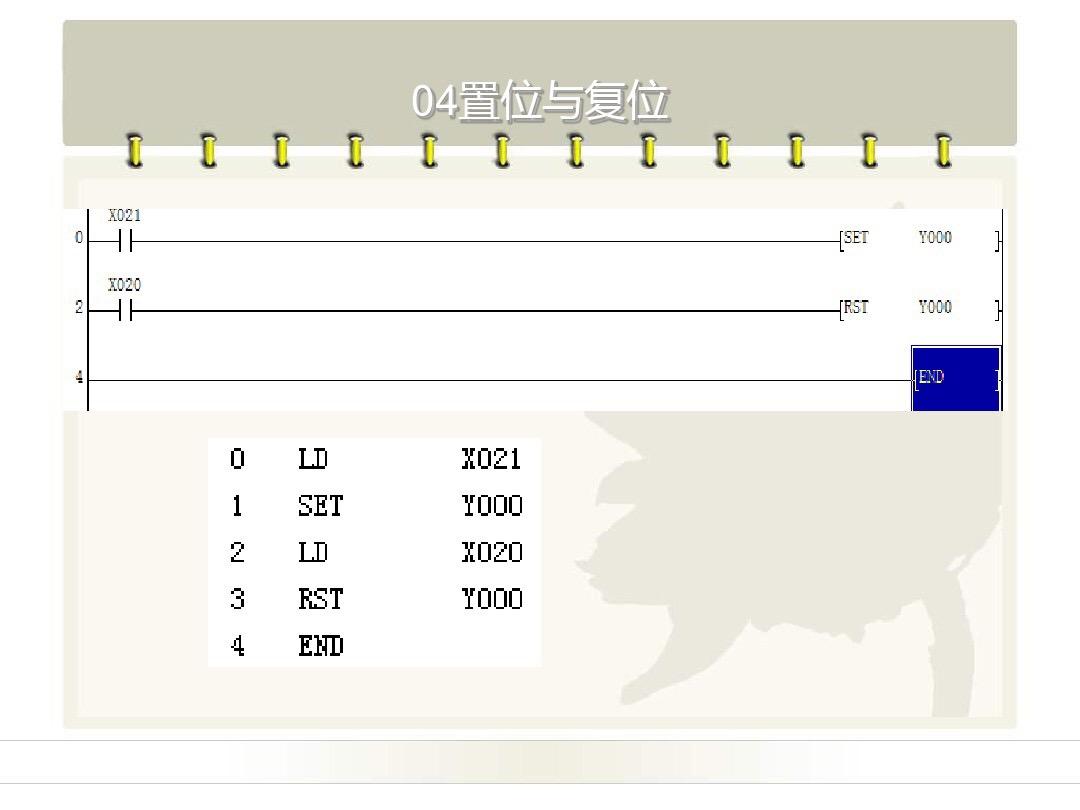

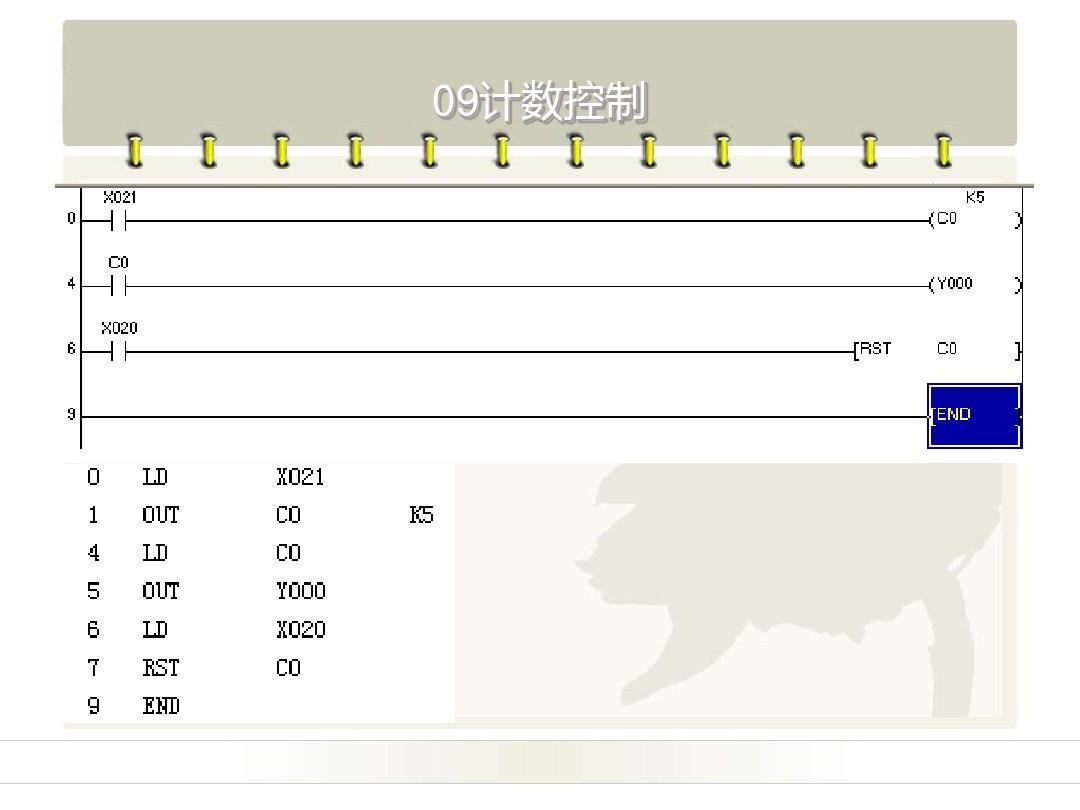

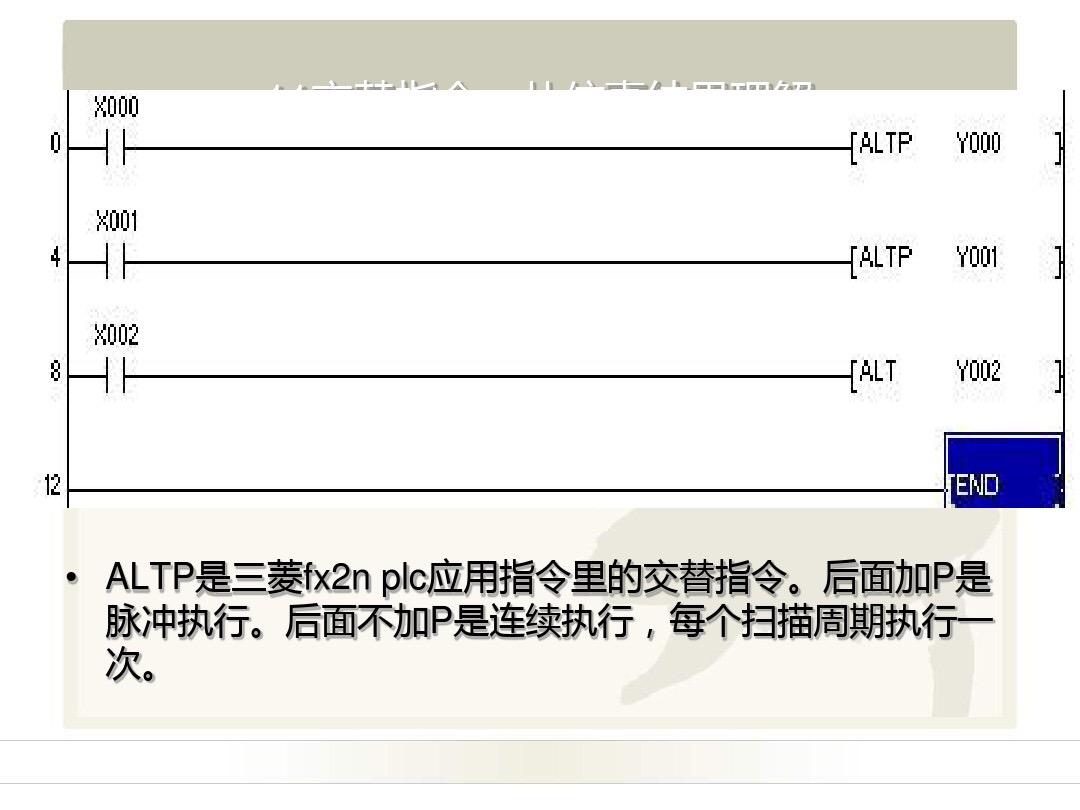

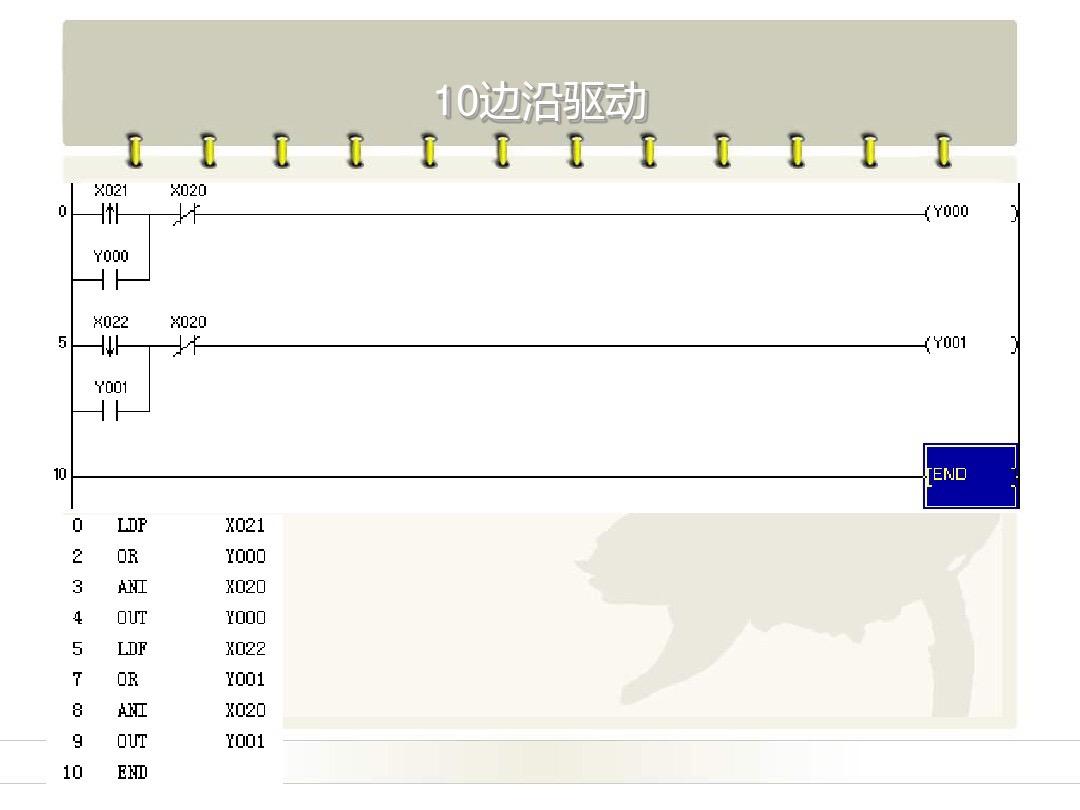

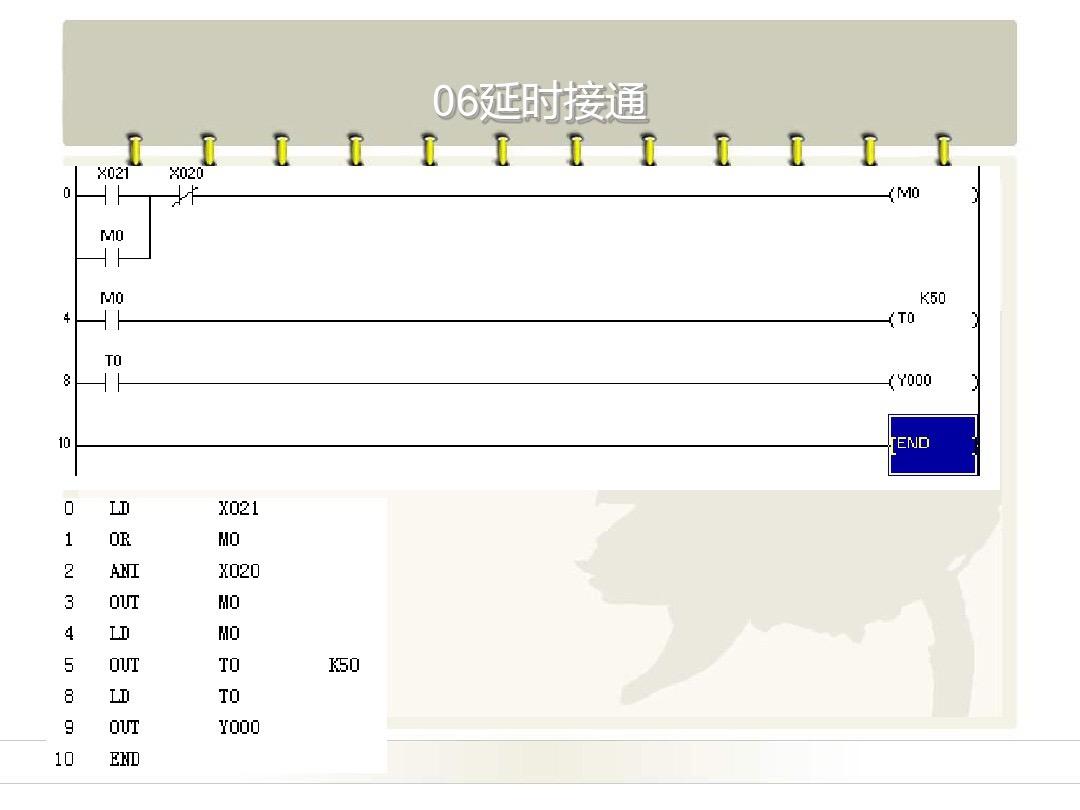

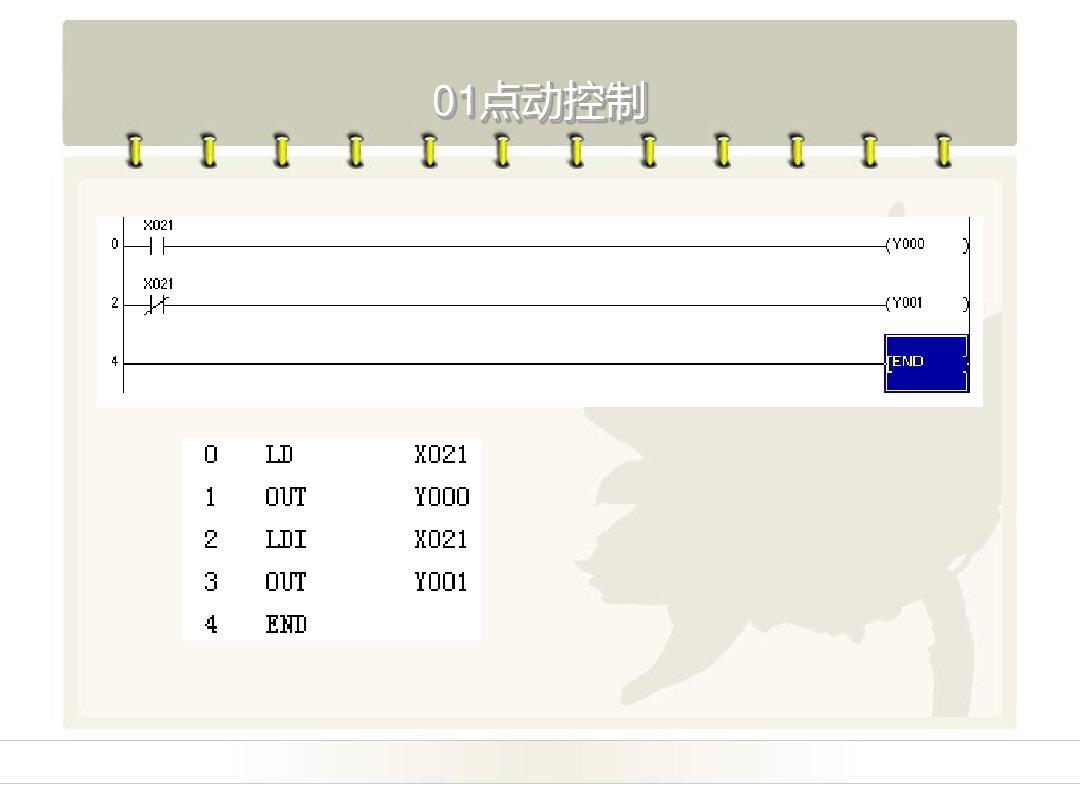

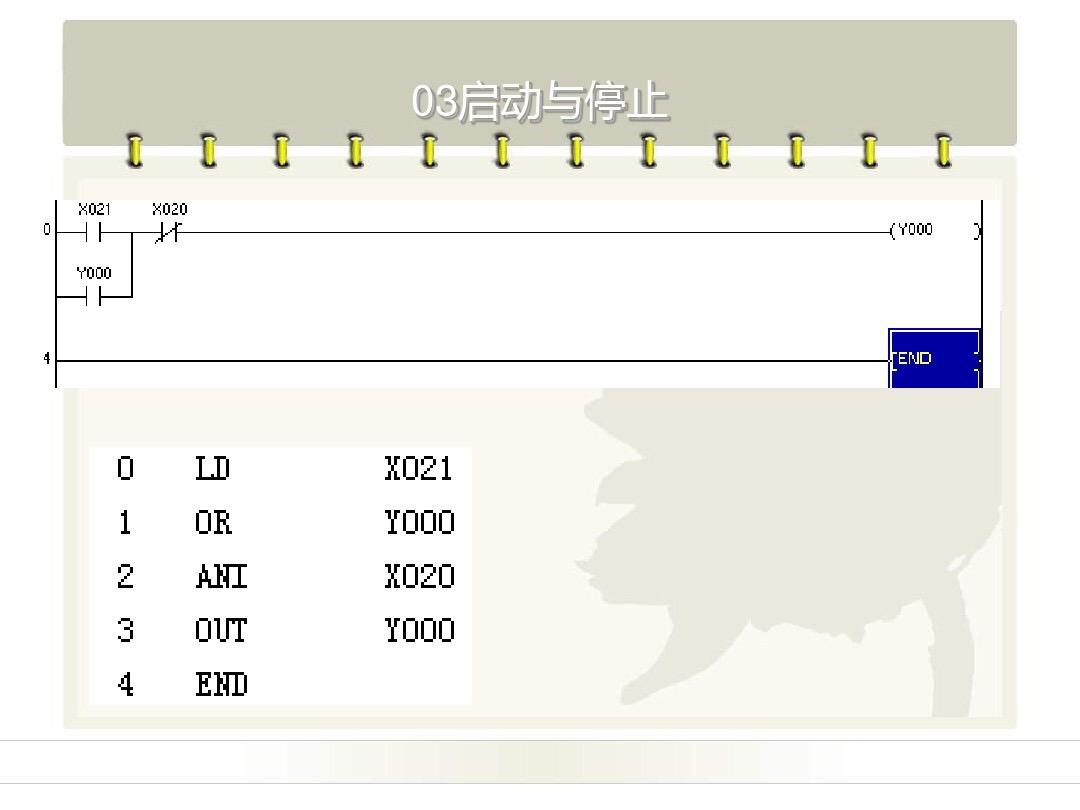

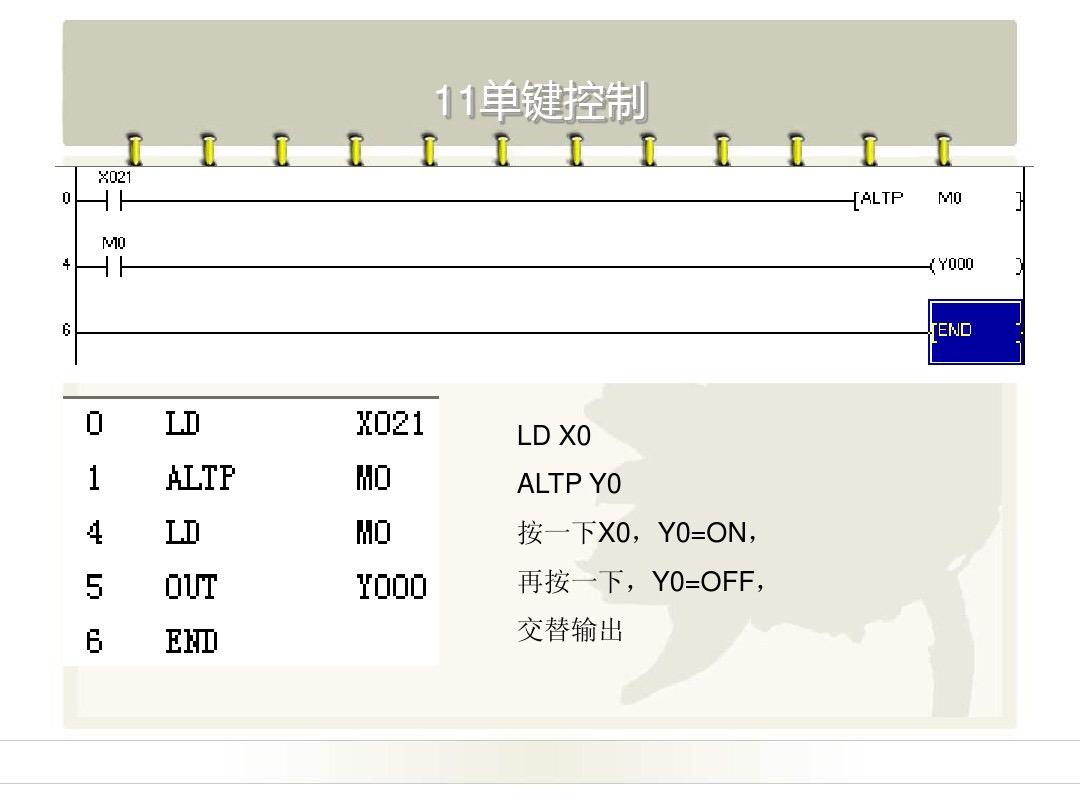

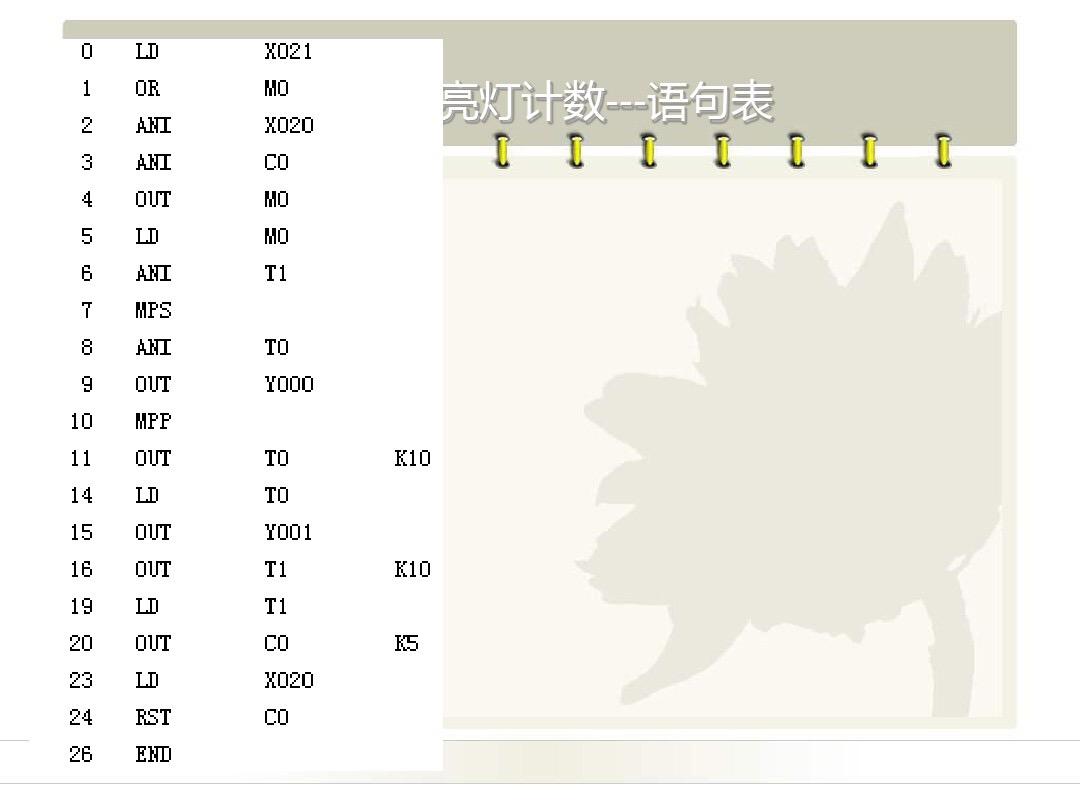

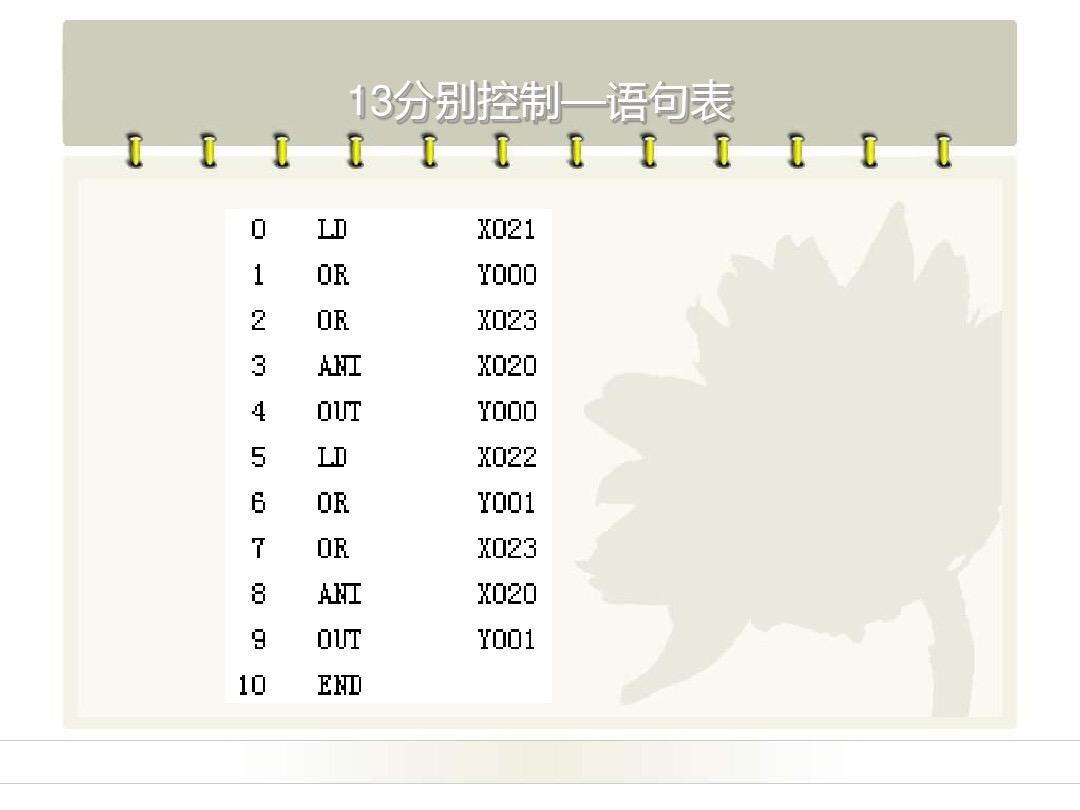

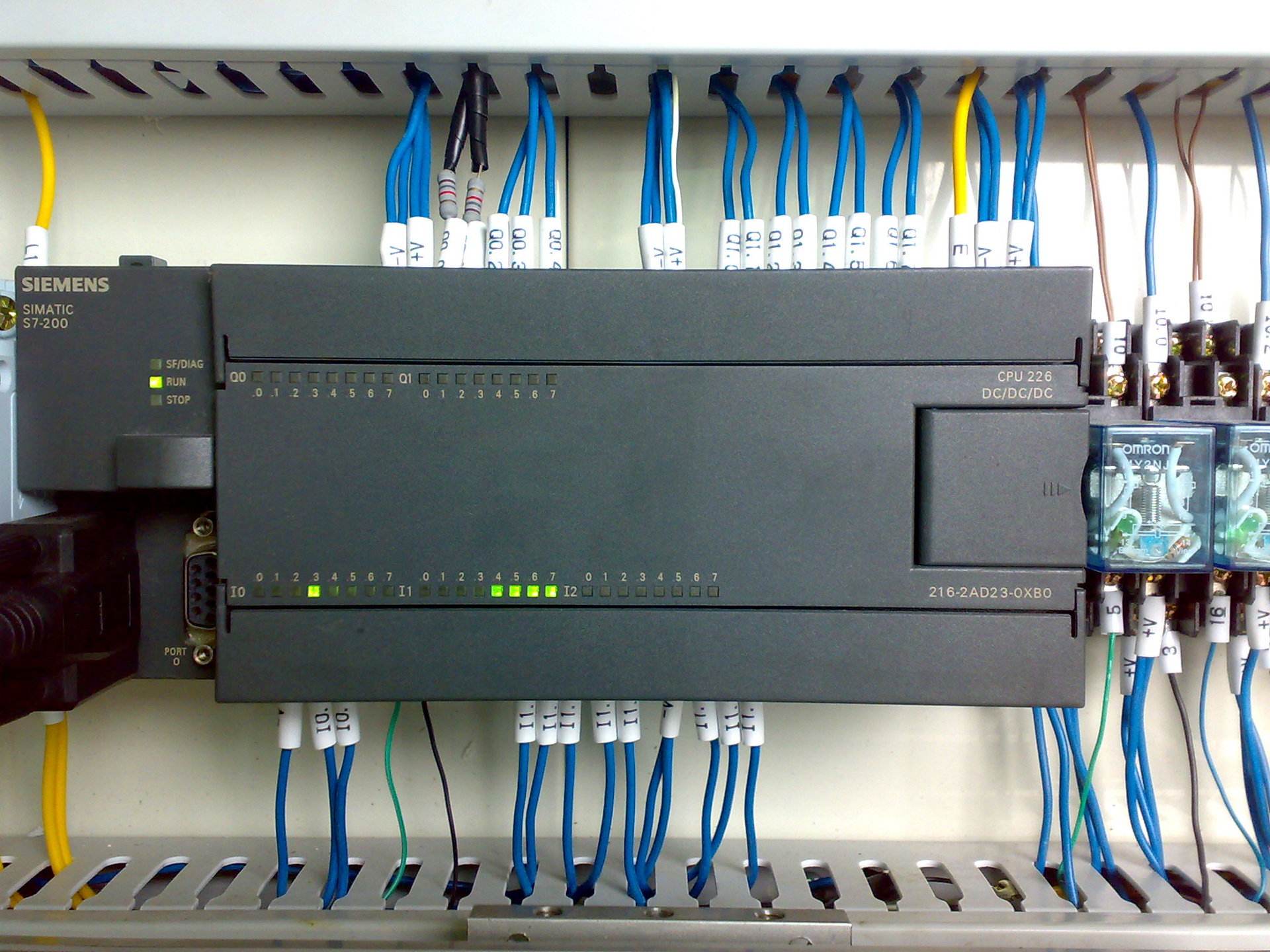

PLC控制相信很多的电力作业人员都很熟悉，我们都知道PLC的控制需要提前编写PLC程序，只有程序设定好了，PLC才会按照设定好的程序执行，而梯形图是进行PLC编程最快速有效的途径，很多的刚入门学习PLC的朋友对于梯形图很陌生，甚至不知道从哪里入手学习，今天我们就重点来看看常见的PLC梯形图中的经典电路：

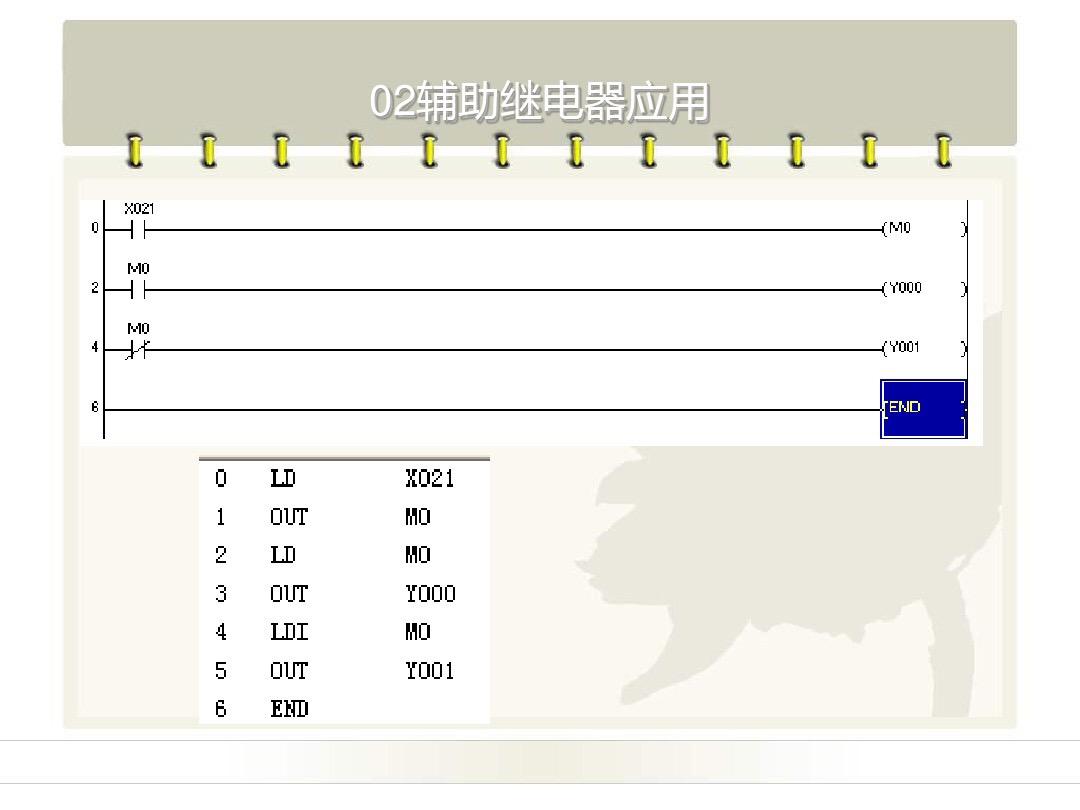

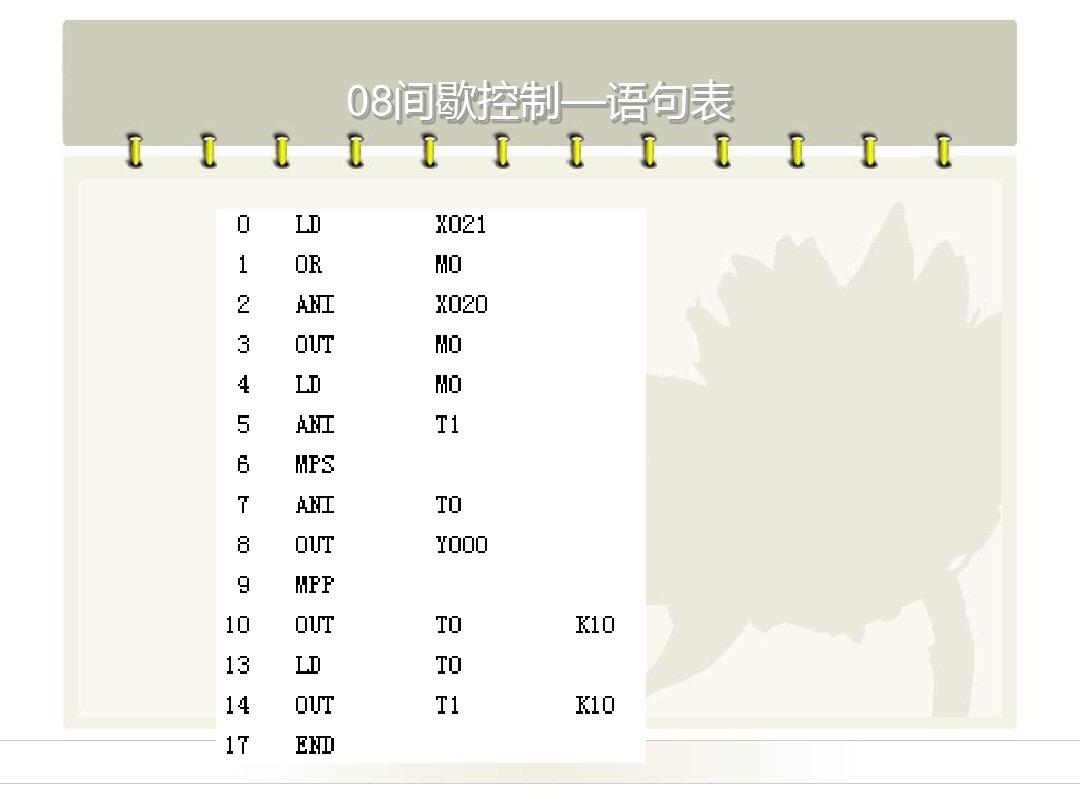

PLC入门：5个PLC梯形图实例，老电工一步步教你怎么编写梯形图！

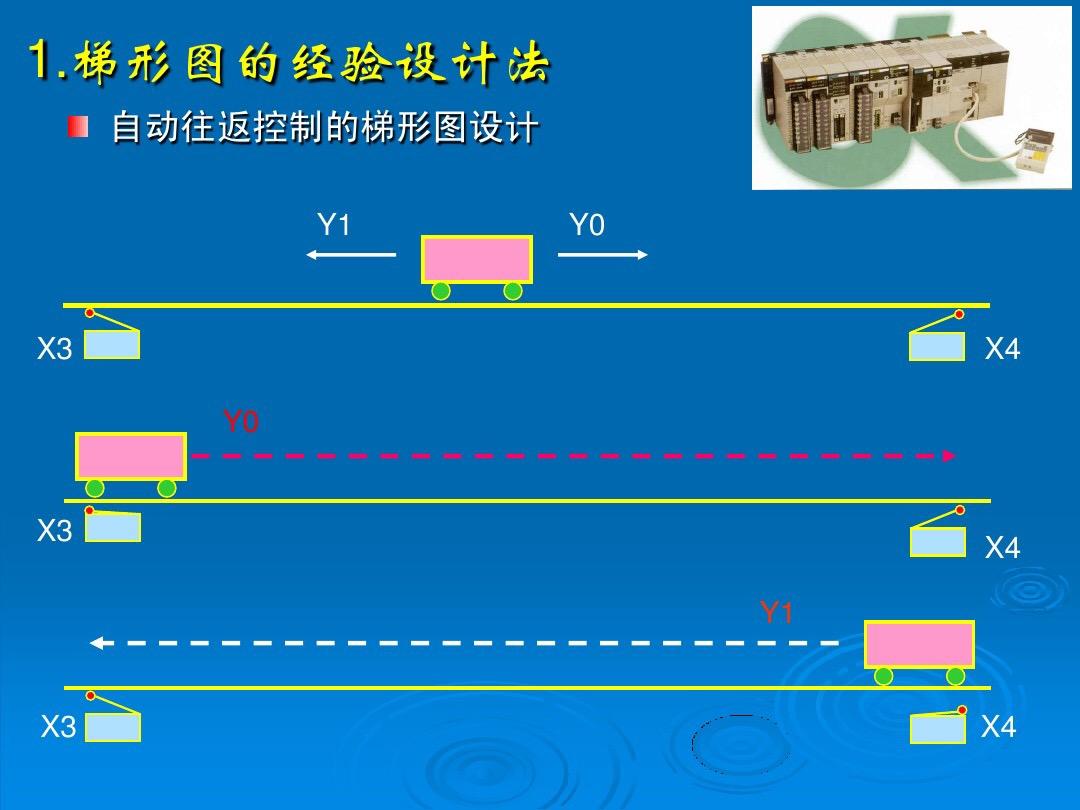

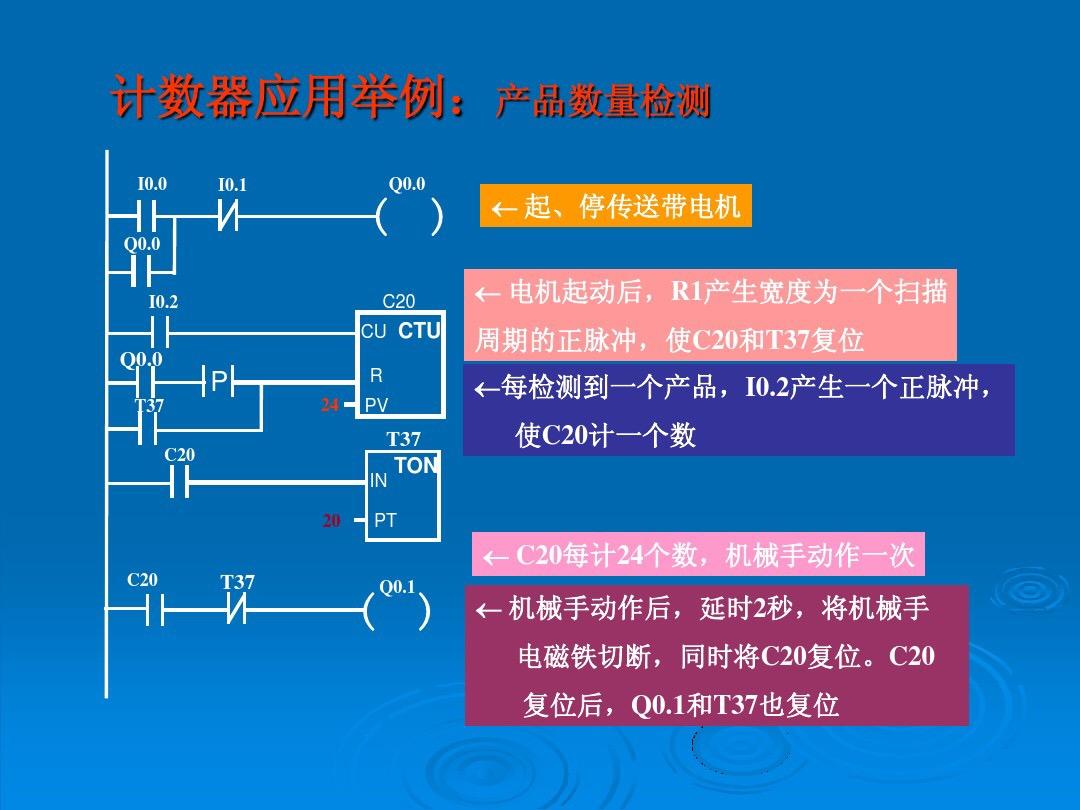

PLC技术人员都知道，梯形图在PLC编程中占有很重要的作用，梯形图可以用来设计电气电路，能够有效的将电气原理图转化为梯形图，进而对PLC进行编程，输入指定的程序来控制现场的自动化设备，关于PLC梯形图，相信很多的PLC老师傅都很熟悉，但是对于刚入门学习PLC的师傅而言就不免得有些吃力了，特别是梯形图转化设计这方面？今天我们就重点来看看PLC梯形图的5个应用实例和具体的经验设计方法：

相关问答

plc编程梯形图如何编?

PLC编程梯形图如何编PLC编程梯形图的编写步骤如下:1.首先,是PLC编程梯形图需要按照特定的规则进行编写。2.是因为PLC编程梯形图是一种常用的图形化编程语言...

三菱PLC温度控制梯形图实例?

我这是一个温度控制在35度的程序PID控制,截图你看一下。我这是一个温度控制在35度的程序PID控制,截图你看一下。

plc步进梯形图怎么编写?

编写PLC步进梯形图需要以下步骤:1.明确需要控制的设备或动作,如电机的启动、停止、正、反转等。2.根据设备或动作的控制需要,确定需要使用的输入和输出信号...

PLC怎么写梯形图，尤其是输出那个怎么写入?

三菱plc梯形图定时器写入程序首先输入OUTTxkxx,其中Tx是定时器的标号,kxx是常数取值只能取k0至k32767,至于定时时间用该定时器时基乘以常数。用户程序存储...

怎样把梯形图录入PLC?

梯形图只是一种编程的方法而已,所以首先这个梯形图的编写是需要在对应的PLC编程软件中完成的。编写完成后的梯形图,还是需要依靠编程软件去下载到PLC的硬件中...

plc中梯形图程序主要包括?

若不包括前期的PLC系统设计、接线图设计,从PLC系统柜内接线结束开始,程序设计涉及以下内容:1、整理IO表,明确各IO地址对应的现场信号。也可以为各IO地址分配...

plc梯形图如何插入一行?

在PLC编程中,添加行通常是指将一些命令或指令插入到梯形图中。要在PLC梯形图中插入一行,请按照以下步骤进行操作:打开PLC编程软件,并打开需要编辑的PLC程序...

帮忙做一个PLC编程的红绿灯的梯形图(PLC是三菱Q系列)?

X2手动X3自动X4停止X5绿灯加时间X6绿灯时间复位X7黄灯加时间X黄灯时间复位只能帮你到这了。X2手动X3自动X4停止X5绿灯加时间X6绿灯时间复位...

作为电气维修人员,怎么能够快速准确的看懂别人设计的PLC梯形图程序,敬请高手帮忙指点,不胜感谢?

作为维修人员,第一要看PLCI/O点分布图纸,知道那个点控制什么。没有图纸的话,直接在弱电盘上找PLC点控制什么。然后根据该点找plc内部的相应点的程序。作为维...

plc变频器控制梯形图怎么编写?

PLC变频器控制梯形图编写步骤如下:1.首先需要连接PLC和变频器,配置好通信参数,确保能够正常通信。2.在PLC编程软件中,选择需要使用的PLC型号和CPU,并创...
