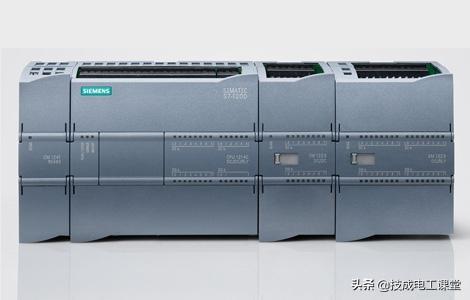

博途TIA功能，S7-1200 PLC项目程序监控与调试

在前面一篇文章中给大家介绍了S7-1200 PLC的上载下载功能（点击回顾：博途软件中S7-1200项目程序的上载下载 ），当我们把程序下载到CPU后或者将程序上载到编程软件中，我们就可以进行调试，主要是调试所编写的程序是否能够满足控制要求。

那么我们在调试的过程中可能会用到一些常用的功能，包括程序的监控、监控表、强制表的使用等。下面我们就分别对这几个常用功能介绍一下。

程序的监控功能

程序的监控分为对LAD/FBD程序的监控和对SCL程序的监控，两者进行对比的话，其实我们不难发现LAD/FBD程序的监控会更加方便直观一些，一般来说，我们使用LAD程序监控较多。

LAD/FBD程序以能流的方式传递信号状态，我们通过程序中的线条、指令元素和参数的颜色判断程序的运行结果。

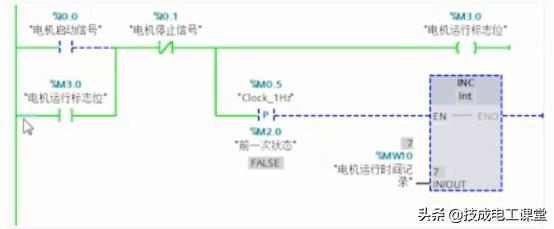

当软件处于程序编辑界面时，我们点击“启用/禁用监视”按钮图标就可以进入到监控状态。在监控状态下时我们可以从线条的颜色判断是处于什么执行状态。

比如：

绿色实线：表示条件满足或导通;

蓝色虚线：表示条件未满足或不导通;

灰色实线：表示未扫描或未被调用。

在程序监控的过程中，我们可以对变量的值进行修改，只需要右键点击一下需要修改的变量，然后修改值就可以了。

我们需要注意的是变量的数据类型不一样，修改时的选择也不一样。比如我们是修改BOOL类型的变量，可以选择修改为0，或者修改为1。

比如我们要修改的是INT或DINT类型的变量，我们选择“修改操作数”，然后再修改数值就可以。

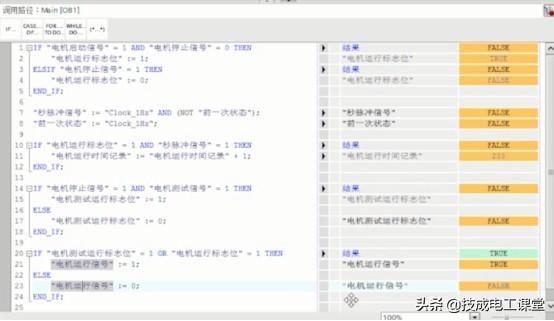

SCL的程序监控是类似的，它们之间的区别在于SCL程序监控是没有颜色的实线虚线等方式的，监控的结果不直观。SCL程序监控中对变量的修改的操作跟LAD/FBD程序监控的操作方法也是一致的，那小编就不再重复介绍啦。

监控表的使用

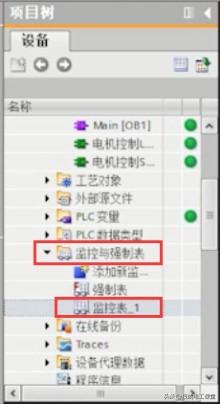

我们在左侧的项目树中选择“监控与强制表”，然后双击“添加新监控表”就可以创建一个新监控表了。

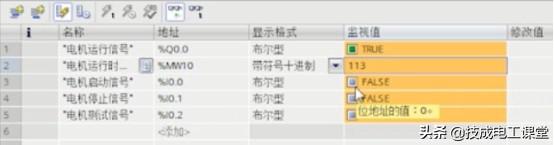

监控表主要由名称、地址、显示格式、监视值和修改值 这几个部分组成。我们需要对变量进行监控的时候，就将需要监控的变量添加到监控表中，然后点击“全部监视”按钮图标就可以对变量的当前值进行监控了。

当我们需要对变量的值进行修改时，就在“修改值”这一栏输入新的数值，然后点击“立即一次性修改所选定值”就可以了，这其实也很简单，对吧?

强制表的使用

我们要知道一个要点，对于刚才讲的监控表它可以对变量进行监控和修改，但是，它并不是对所有的变量的值都可以进行修改的，就比如数字量的输入和模拟量的输入，这些变量是受外围设备输入信号的影响的，所以不能使用监控表进行监控和修改，那这时候我们就需要用到强制表进行修改了，这里的修改值是强制进去的。

我们在左侧的项目树中选择“监控与强制表”，然后双击“强制表”就可以打开了，注意这个强制表只能打开一个哦，不能添加强制表的。

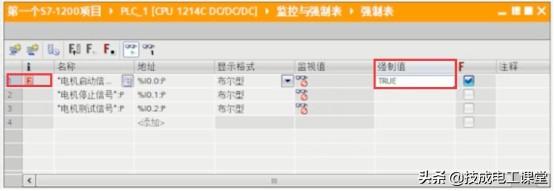

打开强制表之后，添加变量，比如I0.0，然后点击“全部监视”，需要进行变量修改时，我们在“强制值”这一栏中输入需要强制的值，比如TURE，然后点击“启动或替换可见变量的强制”就会把强制值写入到变量中，同时在该变量的行中会标识“F”的图标，PLC上的MAINT指示灯会变为橙色。

当我们需要对变量取消强制的时候，需要点击工具栏中的“停止所选地址的强制”按钮图标就可以取消强制了。

以上就是程序的监控、监控表和强制表的使用，这几个功能都是我们在调试过程中一定会用到的，大家一定要学会这几个功能的使用哦~

那这是在我们将程序下载到PLC后进行程序监控的功能，那如果没有PLC的情况下怎么办呢?

S7-1200 PLC是有专用的仿真软件供调试用的，在下一篇文章中就给大家介绍一下PLCSIM仿真软件的使用吧，欢迎继续关注~

（技成培训原创，作者：蔡慧荥，未经授权不得转载，违者必究！）
