如何用触摸屏改PLC输出点，我来告诉你

我们厂里用的omron的plc，连接的是威纶触摸屏. 输出点有时坏掉的情况下，我不用电脑改输出点，用触摸屏怎么改换输出点？

电友A：这个问题有点异想，经不起细敲，外部接线能保证更改正确木，可以的话；

1.换欧姆龙带编程器的屏---当然还是要改动程序喽，能保证改动正确，屏的价格新旧未必能接受。

2.大数据统计就那2-3个点输出需要调整，用完换新PLC，程序预埋处理，屏指定输出。

3.还是要有先见，2-3点当1点使用。

4.找出点坏原因，是设计问题，还是使用问题，对症解决才是出路。

电友B：一两个点的话，可以在屏上做个选择按钮，未按按钮，一号点输出，按下按钮二号点输出。但这只是救急的办法，根本应该解决为什么点容易坏，是点容量问题还是外围电路器件问题。

电友C：首要问题，解决输出点烧坏的问题，对于楼主的思路，程序里可以用比较指令，或偏址输出，屏上输入比较值或偏址值，这样可以切换所有点。

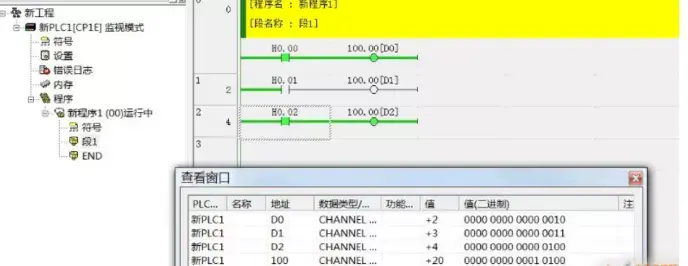

电友D：欧姆龙可以改。那个系列的PLC？CP1E 示例：

说明 D0~D2 数值是几，输出就是第几位。系统设置做个界面，直接可以设置输出是第几位就行。但是不能重复，重复就是双线圈了欧姆龙还好，但是CP1H好像不一样，CJ也是，但是都可以实现。

煌生小课堂：如何在触摸屏上面直接更改PLC的输入和输出点？

如何在触摸屏上面直接更改PLC的输入和输出点？这是一个比较现实的问题，也就是电工编程人员比较麻烦的一个问题。

比如在设备现场有一个传感器，原先是接在I0.0端子，但是由于某一种原因，这个传感器呢坏掉了，需要更换成另一个点，例如要换成I0.3这个输入点，这样它是有两种方法。

第一种方法：

就是常规的方法，直接在PLC程序中把I0.0全部换成I0.3。

第二种方法：

有没有更快捷一点的方法呢？这个也是大家比较关心的一个问题。

那么我们可以在触摸屏上把这个点直接开放出来，让操作人员直接选择，把I0.0选成别的点，就是冗余的那些点。比如说没有用到过的那些点，比如说I0.3，或者I0.4，或者是其他没用到过的。

那么这样程序要如何编写呢？我们大家演示一下这个程序大概的一个功能，大家我们一起来看一下。

我们打开PLC编程软件，大家现在可以看到有三个按钮，分别是启动、停止、故障以及另外三个输出点。

气缸1、气缸2和气缸3。分别代表的不同的输入点和输出点。

这里启动是I0.0，对应PLC程序当中的点位应该是这个点。程序当中会有一个点位。

当I0.0这个点启动之后，输出电机就会进行一个启动，那么我把I0.0来强制一下，此时我们再来监控一下这个程序，这个程序在这边它是已经启动了的。

那么如果说设备现场的I0.0坏了，需要换成了I0.3，那么需要在触摸屏画面当中去进行切换，切换到哪里呢？把这个点切换为I0.3。

那么此时我们再来看这个程序的一个输入点，这个时候呢是已经为常开的。即使你I0.0强制了，那么你I0.3没有唯一，它也是断开的。

现在我们把这个强制呢先取消，然后接下来来强制一下I0.3，把I0.3勾选上，点击强制。

那么这时我们可以看到，这个I0.3已经是接通的，也就是说它这个触点呢，它可以根据我们触摸屏上面所选择的一个点不同，而来更改所谓的一个输入点，这就是通过这个方法来进行切换的输入IO。
