信捷PLC做MODBUS远程从站的方法

一、PLC准备：

PLC连接电源（注意电源是24VDC还是220VAC），将编程电缆插上PLC的COM1口，另一端连电脑的COM口（或是USB-232线），PLC的485串口(COM2口A/B端子）连接到远程DTU的485A和485B接线端子。

二、PLC的 modbus远程从站创建

打开《XC系列编程工具》编程软件，点击右上角的“文件”选择“创建新工程”。在弹出的窗口中选择匹配的PLC型号，这里我选择的是“XC3-24”。进入软件后在左侧功能框中单击“PLC串口”弹出“PLC1-串口 设置”对话框如下。选择“串口2” Modbus站号默认为1，将串口改为9600/8/1/无。

完成上面的操作其实信捷PLC的modbus从站功能就已经创建好了，就是这么简单哦，为国产PLC点赞。现在我们执行“写入PLC”操作，将配置写入到所连的PLC。

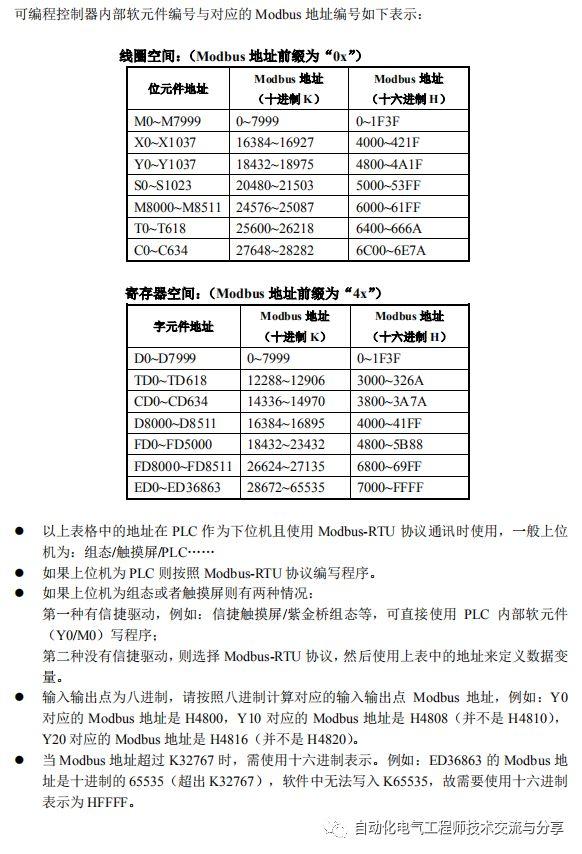

这里需要说明的是，信捷PLC已经集成Modbus协议集，支持Modbus协议通讯主、从机模式，并将其内部的寄存器和Modbus寄存器做了对应，这里我们使用的是其从站模式。可编程控制器内部元件编号与对应的Modbus地址编号如下表示：

注意：PLC程序下载后一定要重启，配置才会生效。

备注：表（一）对应Modbus寄存器的“线圈”;

表（二）对应Modbus寄存器的“保持寄存器”

1、读线圈使用功能码“01”；

2、写单个线圈使用功能码“05”；

3、读保持寄存器使用功能码“03”；

4、写单个保持寄存器使用功能码“06”；

5、写多个寄存器使用功能码“16”。

「笔记」信捷plc应用，两个plc通讯篇

本文转自微信公众号：自动化电气工程师技术交流与分享

关键词：Modbus协议本文目标：以XC5系列为例，完成两个信捷PLC基于Modbus RTU协议的通讯。

本文目录

一，通讯前须知

二，参数设置

三，指令调用

一，通讯前须知

1，区分COM1与COM2口通讯口。

2，PLC内部地址对应Modbus地址一览。

3，功能码与指令。

注：以上图片摘自《XC系列可编程序控制器用户手册（基本指令篇） 》

二、参数设置

1，Modbus协议要设置的主要参数有三：串口、站号、波特率。如图所示。

三、指令调用

1，信捷PLC写modbus通讯指令的格式有好几种，这里以特殊指令顺序功能块指令BLOCK为格式来调用读写指令。左侧找到顺序功能块，右击，添加顺序功能块。

2，在弹出的窗口中，选择插入，选择Modbus指令。

3，选择功能码，这里以读线圈指令为例。

4，假设远程plc的站号设为2，串口（端口）为2，想要读取远程plc的X0-X7的位状态，对应显示到到本地plc的M0-M7的位状态中。则可以对照上文提到的转换地址，写法如下。点确定。

5，点确定后，自动生成下图画面。

6，可以在前面加入运行常通条件。如果想添加多条读取指令，则在步骤2继续插入Modbus指令即可。

7，当前的通讯状态可查看以下地址。

本文目标完成。
