欧姆龙和西门子一键启停PLC编程方法图解 看完秒懂！

之前分享了台达PLC一键启动梯形图编写，大家纷纷要求看看其他品牌的一键程序编写，我这是应大家要求开始分享其他品牌一键启停梯形图。

整理了以前项目中用的一些编程技巧，我首先分享欧姆龙的一键启动，我使用欧姆龙PLC里面的专用指令，图1

图一

欧姆龙编程软件里面有些可以直接输入类似于台达或者三菱上升沿指令，有些不能直接输入，我用的这款软件就不能直接输入上升沿指令

，我需要写入一个DIFU 200.00然后在输出上升沿指令。最后面这个KEEP指令是欧姆龙专门的保持指令。图二详解介绍KEEP指令。

图二

KEEP(11)用来保持基于两个执行条件指定位的状态。这些执行条件用S和R标出。S是置位输出，R是复位输出。KEEP(11)运算就象一个由S置位和R复位的锁存继电器。

当S为ON时，其指定位也会置ON，并保持ON直到复位为止，在此期间不管S是否保持ON还是变为OFF。

当R置ON时，其指定位也会置OFF，并保持OFF直到置位为止，在此期间不管R是否保持ON还是变为OFF。

也就是类似于三菱和台达系列中相当于SET/RERST 指令；当置位接通一次后，对应的状态就保持，直到复位为ON时，解除保持；

这样说大家应该明白吧。

西门子S7-200PLC和S7-200smart里面，没有ALT指令，也没有KEEP指令，需要我们自己搭建一个一键启停梯形图。图3和图4（一张截图放不下，电脑屏比较小）

图3

图四

当第一次按下按钮时候，网络1 置位M0.0就导通了，网络2和网络3中M0.0常开点闭合，同时网络四接通Q0.0，同样，当第二次按下按钮时候，网络2的M0.1导通，同时网络3 M0.0和M0.1导通，复位M0.0和M0.1线圈。大家有机会自己编写好程序，自己链接上PLC就可以去试一试。当然西门子还有其他方法可以实现，那就是用计数器指令，也可以实现一键启停。我就在里过多废话了。

下次我准备给大家分享台达PLC时间锁的程序编写，因为我们做设备怕遇到老赖，一般编写一个这样程序，到了时间给钱，不给钱就自动停机。大家如果想看请在下面留言。

​电工学习网独家原创稿件，转载必须注明原文出处及原文链接，违者必究！

留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。

推荐阅读：电动机起停一键控制PLC梯形图程序, 请点击下面“了解更多 ”

如何将三菱PLC程序转换成欧姆龙PLC程序？

之前有学员问过这样一个问题，如何将三菱PLC程序转换成欧姆龙程序，因为之前没有接触过欧姆龙PLC，不清楚，给学员回答是要对照程序在欧姆龙软件上面编辑。今天了解到这是可以通过软件直接转换的，那么就可以大家讲解一下。——技成蔡慧荥

一、三菱PLC软件中的处理步骤

第一步：用三菱的编程软件，比如GX Developer，打开三菱PLC源程序。

第二步：在软件中，找到截图中的图标，将梯形图程序切换成语句表程序。

第三步：将转换过来的语句表程序，进行全部COPY，我们按Ctrl+C快捷键即可。下图就是转换过来的语句表程序。

二、欧姆龙PLC处理步骤

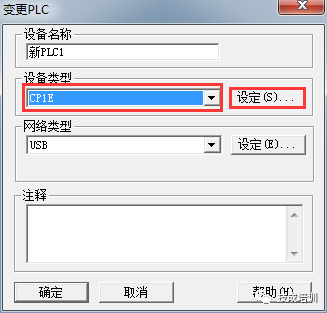

第一步：打开欧姆龙软件CX Programmer，新建一个欧姆龙PLC工程。接着选择对应的型号，比如CP1E，然后点击旁边的设定。

第二步：点击设定之后，会弹出设备类型设置的对话框，我们选择CPU类型，比如N40，即PLC的点数，设置好之后点击确定。

第三步：将程序粘贴到欧姆龙PLC软件中

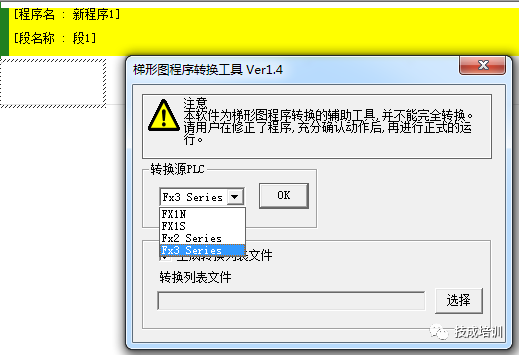

在打开的软件界面中，点击一下梯形图编辑区，然后进行粘贴，按下Ctrl+V快捷键即可，接着会弹出如下窗口，我们选择被转换的PLC型号，比如FX3 Series。

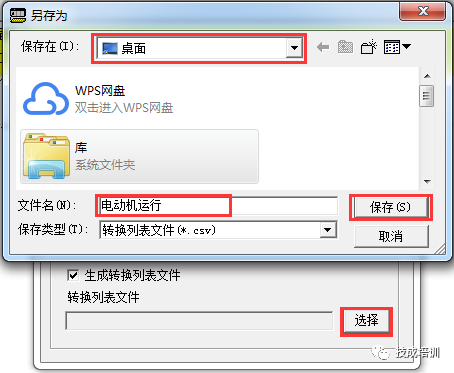

第四步：点击选择，选择保存的路径，输入文件名，然后点击保存。

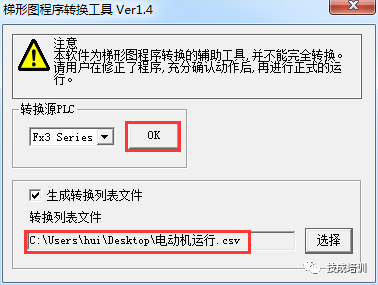

第五步：然后回上个菜单，可看见转换列表文件路径已经有了路径名，我们点击“OK”即可。

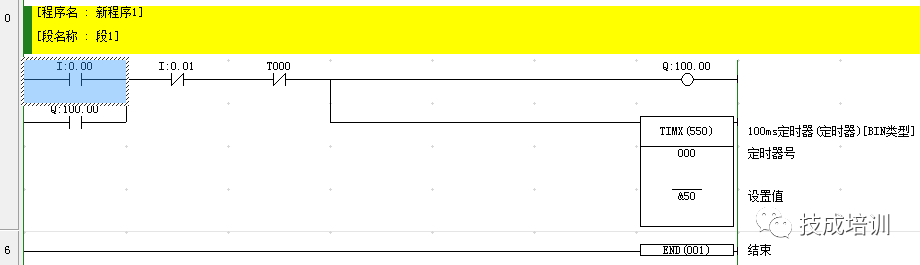

第六步：点击完OK之后即可完成转换，如下图，就已经将三菱PLC程序转换成欧姆龙PLC程序了。

使用的时候注意一下，如果有些指令不能直接转换，那么进去修改一下就可以了。

那么以上就是将三菱PLC程序转换成欧姆龙PLC程序的方法，你掌握了吗？赶快试一下吧。
