如何快速配置西门子组态软件WinCC 与西门子S7-1200 PLC的通讯？

简单快速配置西门子组态软件WinCC 与西门子S7-1200 PLC的TCP通讯？

(巨控何工_2018年10月8号）

自WinCC V7.2版本起，软件新增加了 "SIMATIC S7-1200, S7-1500 Channel"通道,用于WinCC与 S7-1200/S7-1500 PLC之间的通信。此驱动只支持以太网通讯，使用 TCP/IP 协议。文档示例的软/硬件环境硬件：WinCC项目运行的电脑自带普通以太网卡、CPU 1214C软件：WinCC V7.2 Upd6、Simatic NET V8.2 SP1、Step7 V13（用于组态S7-1200）

1.设置PLC通讯参数以及DB块属性设置

在Step7 V13组态软件中打开S7-1200项目，关于PLC硬件组态步骤在此不详述。

注意，如果您使用固件版本为 V4.0 以上的 S7-1200 CPU，则需要如下额外设置，才能保证通信正常。

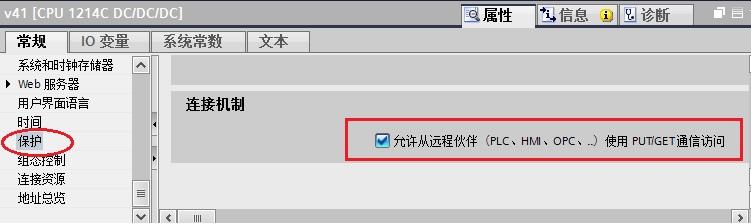

请点开 CPU 的设备组态，"属性->常规->保护"里"连接机制"一项需要勾选"允许从远程伙伴（PLC\HMI\OPC\...)使用 PUT/GET 通信访问"，如下图所示：

使用 PUT/GET 通信访问

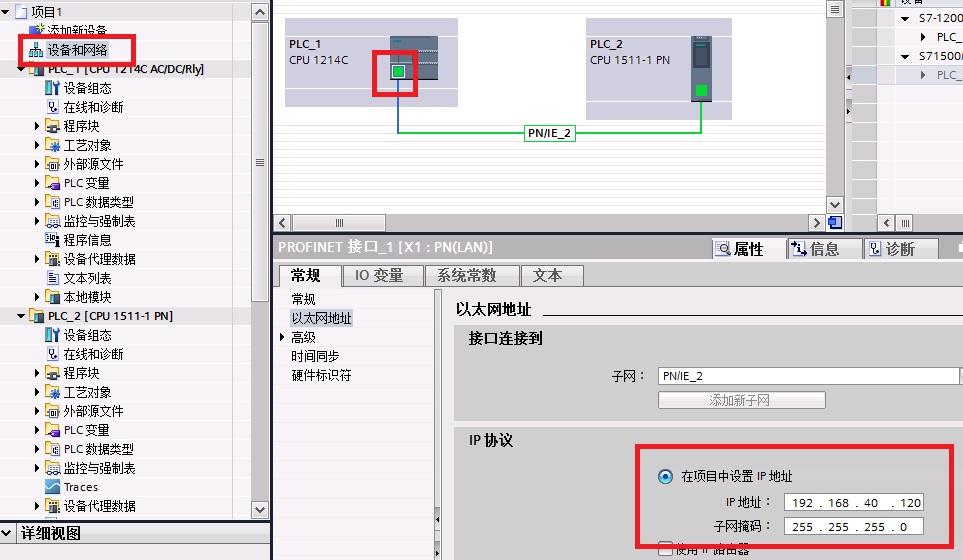

在树形菜单中打开"设备和网络"，打开网络视图点击CPU 1214C 通讯端口，在"属性"界面中设置通讯参数，在"子网"列表中可把接口连接到某一子网，设置 "IP地址"和"子网掩码"参数。简单通讯情况下，可以不用启用IP路由器，如图 1. 所示。

图 1. S7-1200通讯参数

打开项目中"程序块"，创建DB块，创建数据，如图2.所示。

图 2. 创建DB块

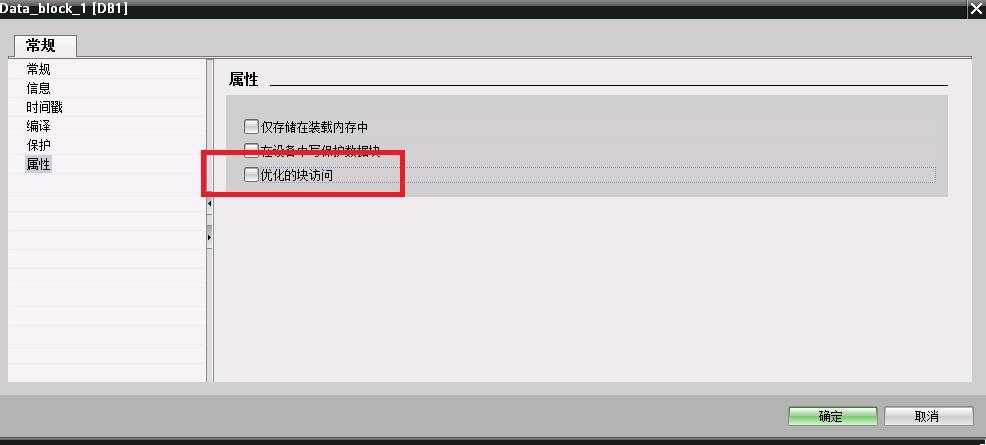

注意：WinCC需要读写的DB块，不能使用符号寻址，只能使用绝对寻址。所建的DB块属性中需要取消"优化的块访问"，如图3. 所示。

图3. DB块属性

编写相应的PLC程序，下载到实际硬件。

2. WinCC添加新驱动

在WinCC项目中可添加此驱动，如图4. 所示，打开变量管理界面，选择"变量管理"点击鼠标右键，选择"添加新的驱动程序"，在驱动列表中选择"SIMATIC S7-1200, S7-1500 Channel"驱动。

图 4. 添加驱动

3. 电脑网卡参数设置

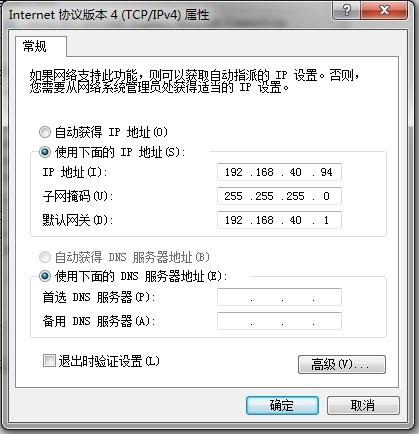

在操作系统网络连接中设置此网卡的IP地址以及子网掩码，在此例中，IP地址和PLC的IP地址在同一样网段中，子网掩码一致，如图5.所示。

图5.网卡参数

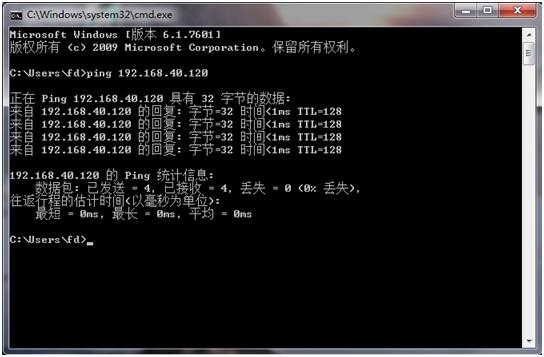

在PLC和电脑之间接入以太网通讯电缆，测试电脑与PLC之间物理连接是否正常。选择操作系统左下角"开始"菜单，在最下一行运行栏中输入"CMD"命令，然后敲回车进入DOS命令界面。在界面中输入ping命令，格式：ping <PLC IP地址> 回车。如果物理连接正常如图6. 所示；如果显示超时或者硬件故障，请检查IP地址设置、网卡驱动以及物理网线。

图6.测试物理连接

4 设置PG/PC接口

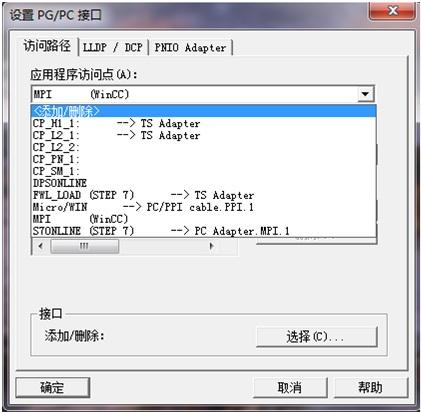

打开电脑的控制面板，选择"设置 PG/PC 接口"选项，在界面中点击"应用程序访问点"下拉列表，选择<添加/删除>，如图7.所示。

图7. 设置PG/PC 接口

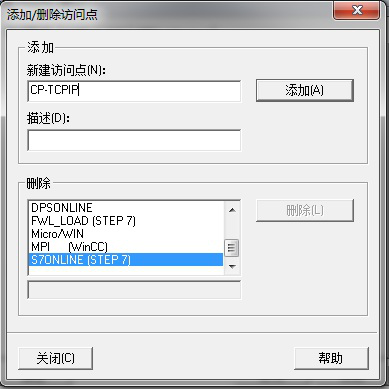

在弹出框中"新建访问点"填写"CP-TCPIP"，点击"添加"按钮添加访问点，如图8.所示，完成后关闭对话框。

图8.新建访问点

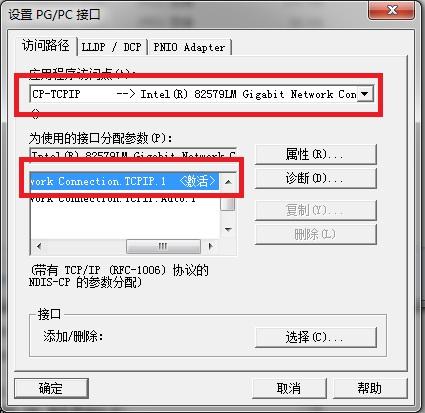

返回"设置 PG/PC 接口"界面，"应用程序访问点"选择"CP-TCPIP"，"为使用的接口分配参数"选择普通以太网卡的TCPIP协议，如图9.所示，完成后点击"确定"退出。

图9.设置访问点

5 WinCC 软件设置

鼠标右键"SIMATIC S7-1200, S7-1500 Channel"驱动下"OMS+"选项，选择"新建连接"新建与S7-1200 PLC的连接。右键选择连接名称，选择"连接参数"，如图10.所示。

图10.新建连接

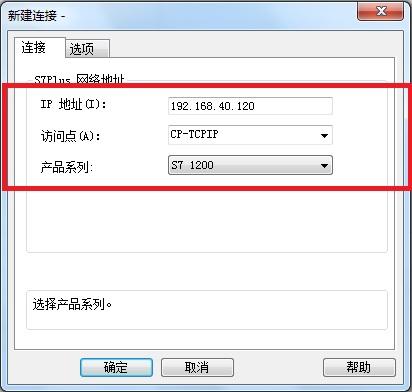

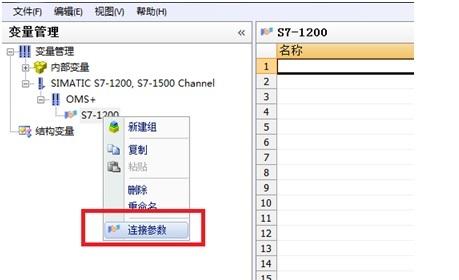

连接参数中，"IP地址"填写PLC通讯端口的IP地址，"访问点"填写"设置 PG/PC接口"中设置的访问点，"产品系列"填写" S7 1200"，如图11.所示。

图11.连接参数

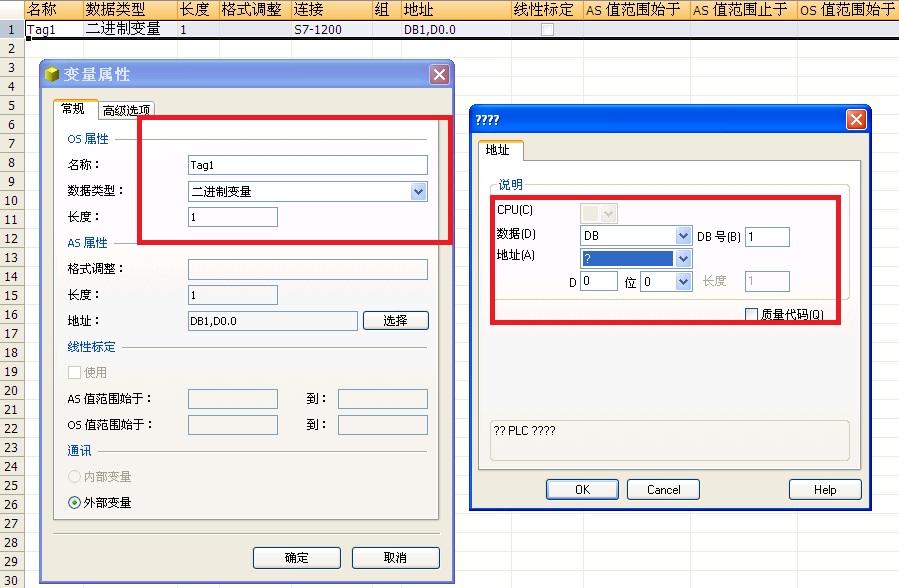

在新建的连接列表中，创建对应的变量，如图12.所示。

图 12. 创建变量

6 通讯诊断

项目激活后，在变量管理界面可以直接观察到通讯是否建立，绿勾表示通讯建立，如图13.所示。通讯建立后在变量管理中组态相对应的变量。

图13. 变量管理诊断

西门子200软件在Win10系统中如何连接PLC？有这四种方法

关注“ 技成微课堂 ”，一起涨知识！

导读：

最近小编发现越来越多的读者在Win10的电脑系统上安装STEP 7 MicroWIN SP9 V4.0的软件，当用软件连接200PLC发现连接不上。为广大读者排忧解难，本篇文章将会详细讲解西门子STEP 7 MicroWIN SP9 V4.0软件在Win10系统中用西门子原装USB-PPI通讯线与国产艾莫讯USB-PPI通讯线、艾莫讯PC ADAPTER USB通用线、西门子PC ADAPTER USB通用线四种方式连接西门子200PLC。

注意： 如果你的电脑中安装有杀毒软件，例如：360安全卫士等，建议先卸载杀毒软件软件，然后卸载STEP 7 MicroWIN SP9 V4.0软件，再重新安装一次STEP 7 MicroWIN SP9 V4.0。因为杀毒软件可能会导致你的STEP 7 MicroWIN SP9 V4.0软件连接不上西门子200的PLC或者是导致一些驱动安装不成功、部分服务未启动等问题。

一、硬件连接

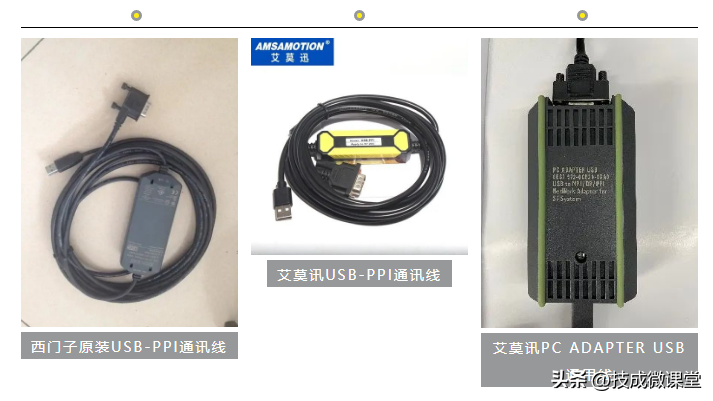

准备一条西门子原装USB-PPI通讯线或者国产艾莫讯USB-PPI通讯线、艾莫讯PC ADAPTER USB通用线、西门子PC ADAPTER USB通用线，线的一头485接口插到PLC485接口上，另一头USB接口插到电脑的USB接口上。

二、驱动安装

如果之前已经装有通讯线驱动，则跳过驱动安装这个步骤。

1.西门子原装通讯线

西门子原装USB-PPI通讯线插到电脑的USB接口上会自动安装，不需要另外安装。

2.西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线

西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线插到电脑的USB接口上会自动安装，不需要另外安装。

3.艾莫讯通讯线

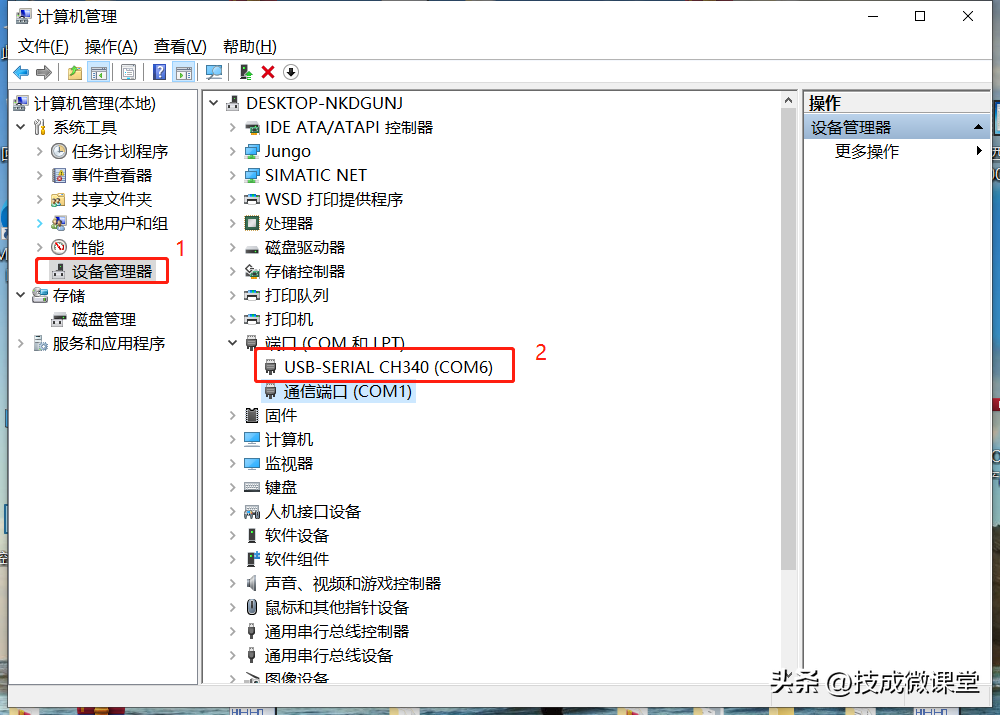

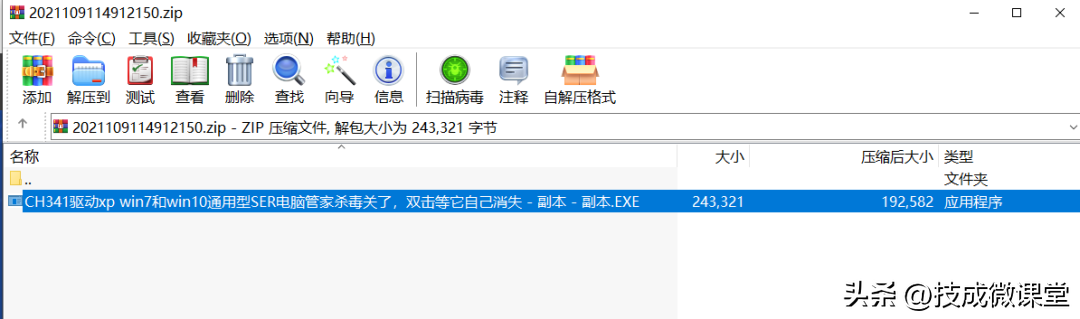

国产艾莫讯USB-PPI通讯线需要安装驱动，通讯线驱动可以去艾莫讯官网下载，选择CH340驱动。下载好后打开解压包如图1所示，双击运行，然后点安装。安装完通讯线驱动以后把国产艾莫讯USB-PPI通讯线插到电脑中，桌面电脑图标右键—选择‘管理’—设备管理器，可以看到生成的COM口，如图2所示。

图1

图2

国产艾莫讯USB-PPI通讯线下载地址：http://www.amsamotion.com/show_570.html

注意： 如果艾莫讯通讯线已经装过驱动，电脑设备管理器中已经生成COM，则跳过驱动安装步骤。

三、设置PGPC接口

Win10 系统安装STEP 7 MicroWIN SP9 V4.0软件，大部分电脑都需要在设置PCPG接口中添加Micro/WIN名称的访问点。

1. 添加Micro/WIN访问点步骤

（1）打开控制面版；

（2）在控制面板中把查看方式修改成大图标；

（3）设置PG/PC接口（32位）；

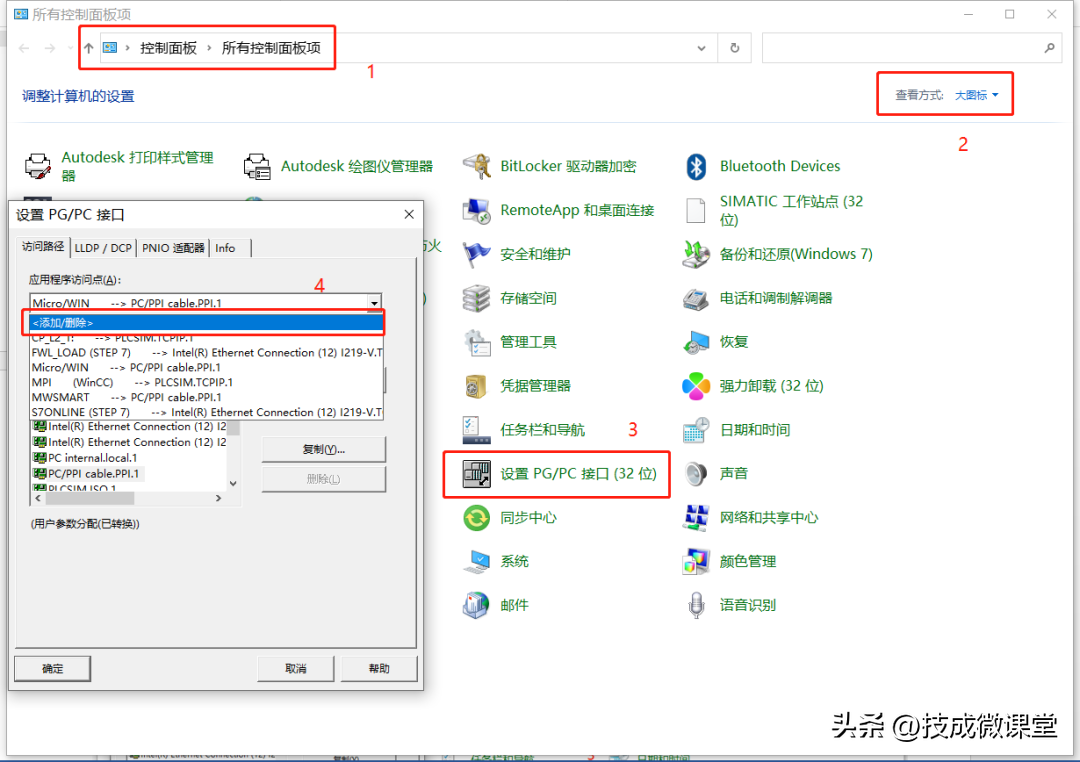

（4）在应用程序访问点中的下拉菜单，选择<添加/删除> ，如图3所示；

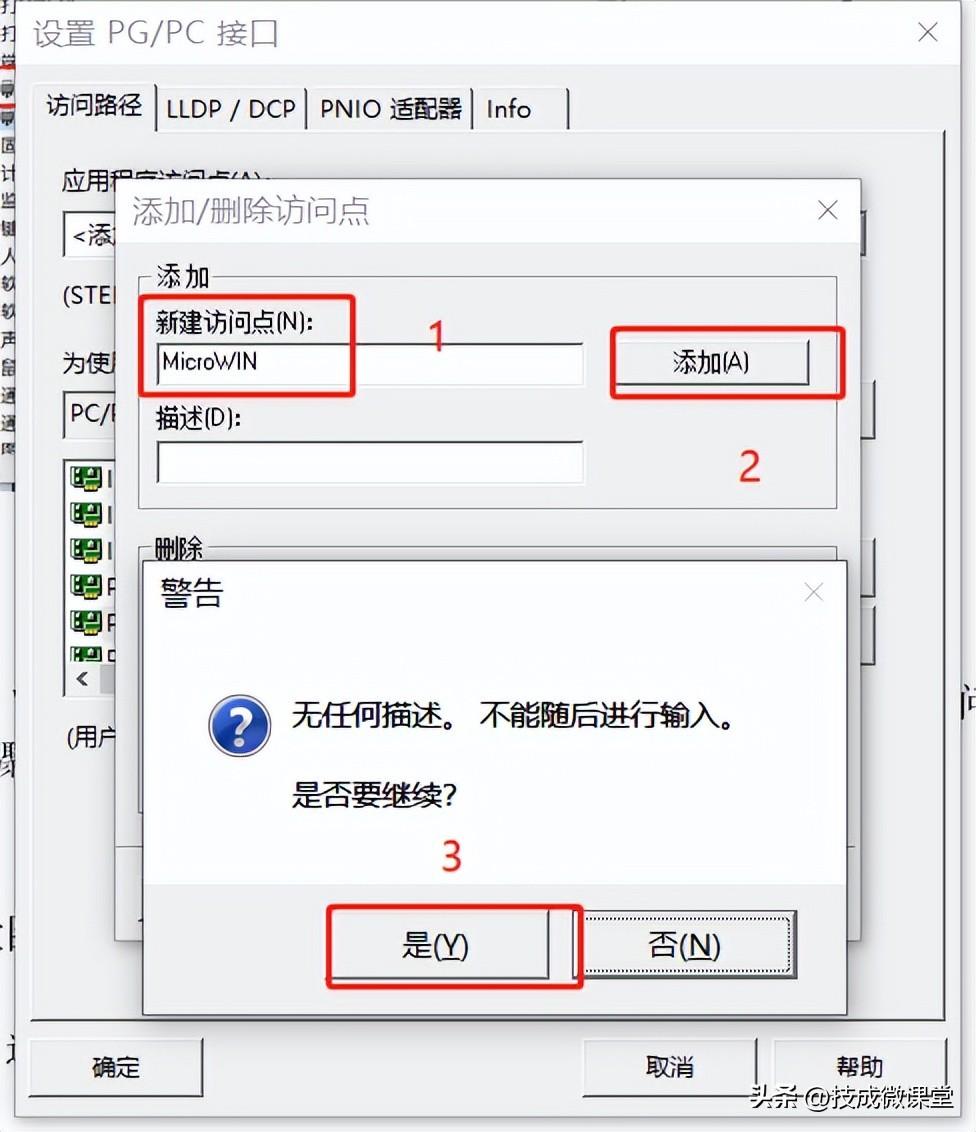

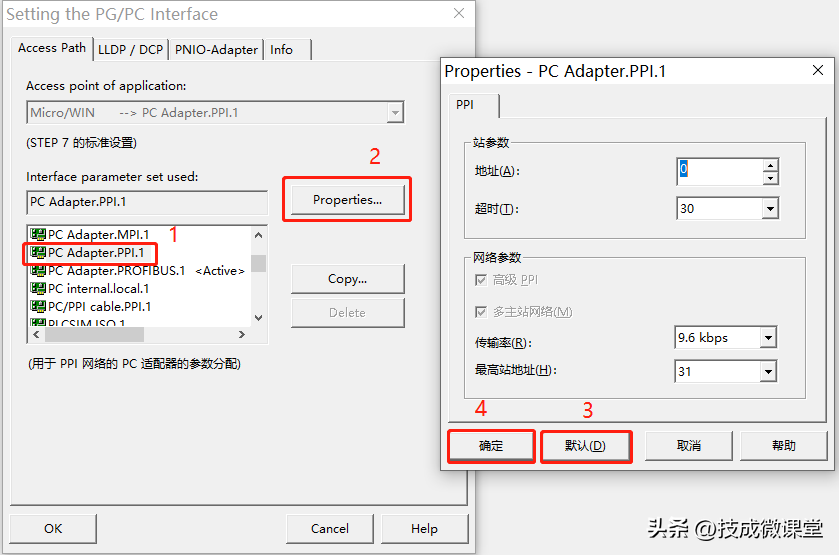

（5）新建一个MicroWIN名称的访问点，步骤如图4所示；

（6）选择PC/PPI cable.PPI这个访问点。

注意： 如果设置PCPG接口中已经有Micro/WIN访问点，则可以跳过这个步骤。

图3

图4

2. 连接设置

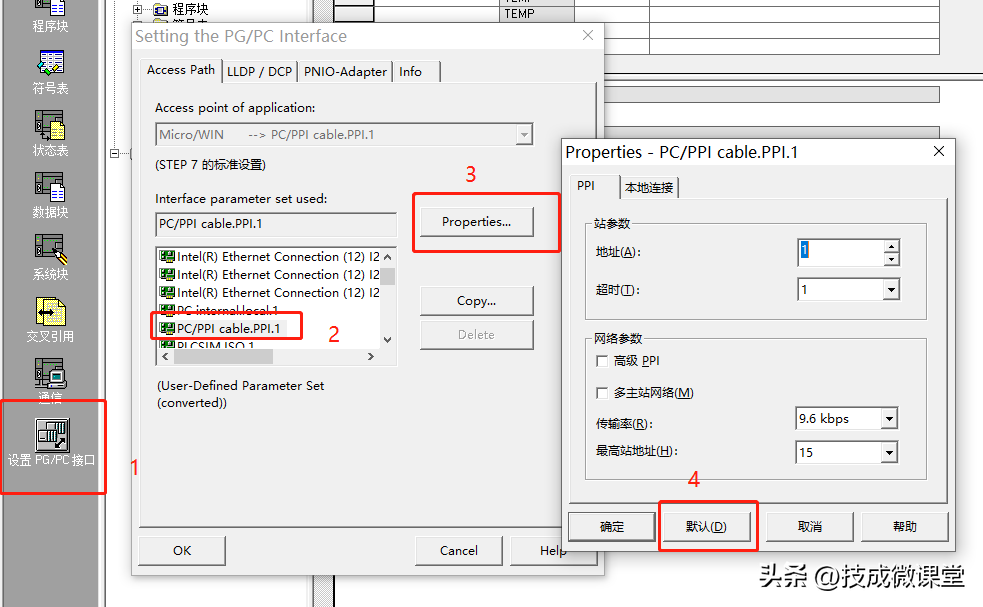

打开STEP 7 MicroWIN SP9 V4.0软件，操作如图5所示，恢复默认设置。

图5

2.1艾莫讯通讯线

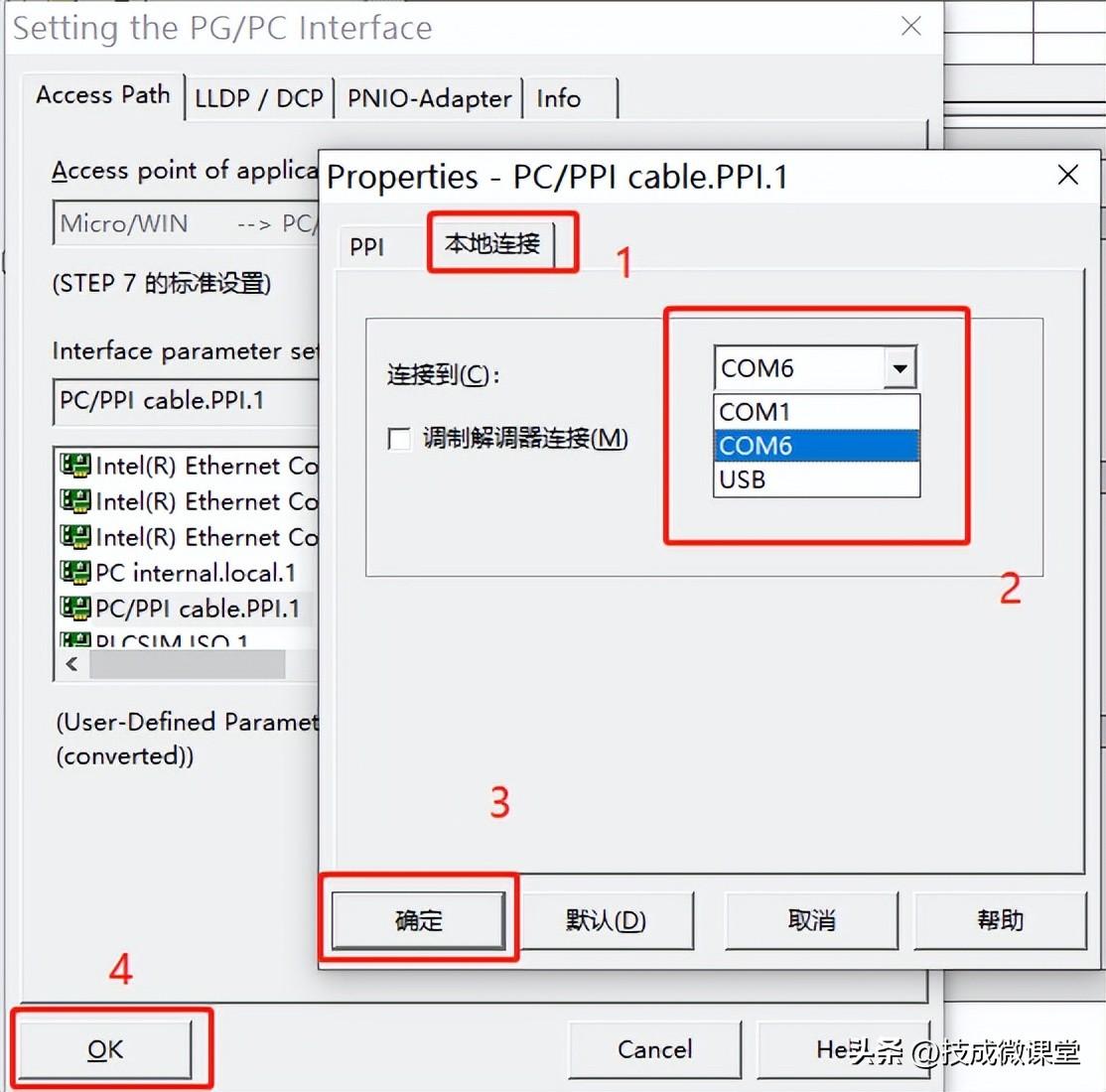

根据图6操作，电脑设备管理中生成的COM口，请参考图2。

实际是COM口号是多少根据自己电脑生成的去选择，此文章的COM号只供参考。

图6

注意： 此操作是艾莫讯通讯线的操作设置，西门子原装通讯线请参照图7西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线请参照图8。

2.2西门子原装通讯线

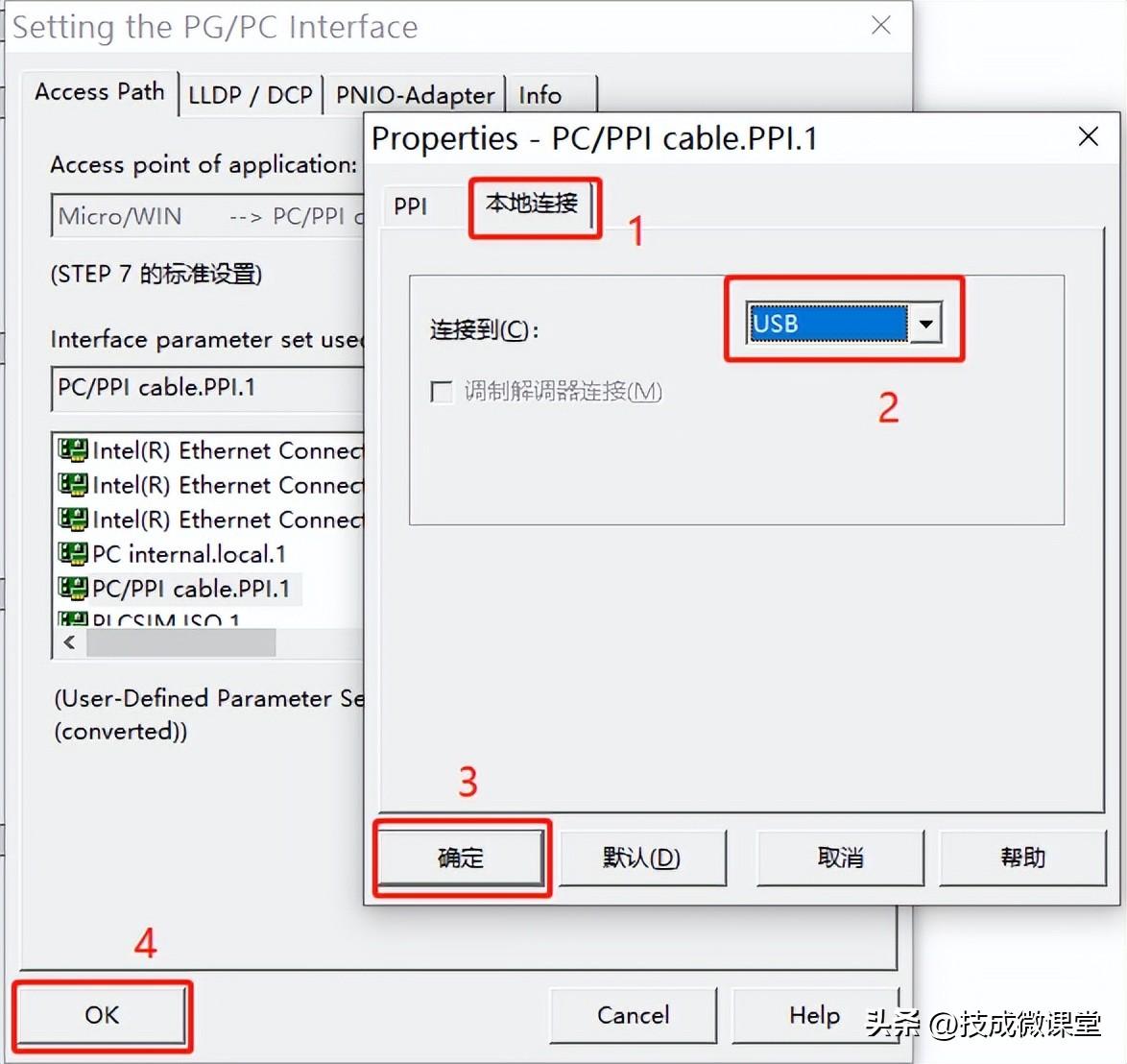

根据图7操作，西门子原装通讯线选择USB即可。

图7

注意： 此操作是西门子原装通讯线的操作设置，艾莫讯通讯线请参照图6，西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线请参照图8。

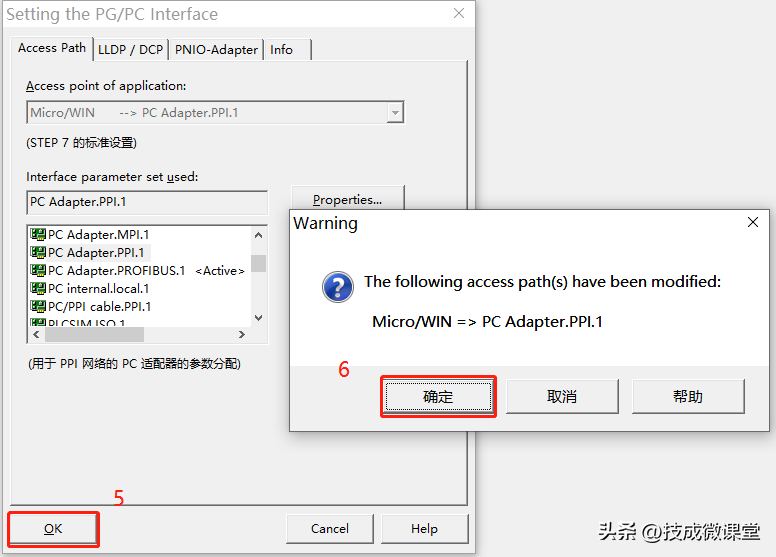

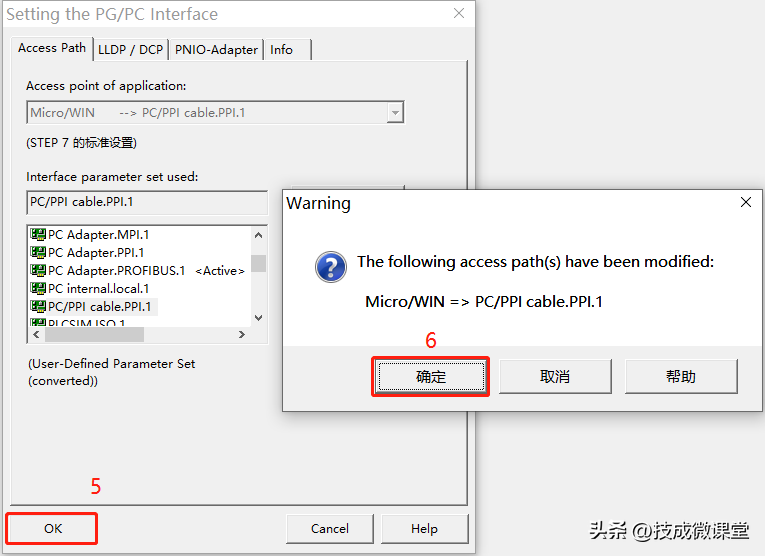

2.3西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线根据图8操作即可。

图8

注意： 此操作是西门子PC ADAPTER USB通用线&艾莫讯PC ADAPTER USB通用线的操作设置，艾莫讯通讯线请参照图6，西门子原装通讯线请参照图7

四、连接PLC

根据图9操作，STEP 7 MicroWIN SP9 V4.0软件与西门子200PLC连接已经完成。

图9

五、总结

以上就是整个STEP 7 MicroWIN SP9 V4.0软件与西门子200PLC连接的步骤，文章内容如有错误请联系小编。

注意： 并不是所有Win10的电脑系统上安装STEP7MicroWIN SP9 V4.0的软件都能正常通讯，如果Win10系统电脑的STEP 7 MicroWIN SP9 V4.0软件与西门子200PLC连接不成功，建议在Win7 64位专业版系统上安装STEP 7 MicroWIN SP9 V4.0软件，Win7 64位专业版系统比较稳定。

西门子STEP 7 MicroWIN SP9 V4.0软件，点击下方蓝字下载

西门子S7-200PLC编程软件STEP7MicroWINV4.0SP9-软件资料下载-技成培训网

来源：技成培训网，作者：邹志锐，未经授权不得转载，违者必究！
