PLC简单工程的程序分段处理，让编程和维护更方便和简单！

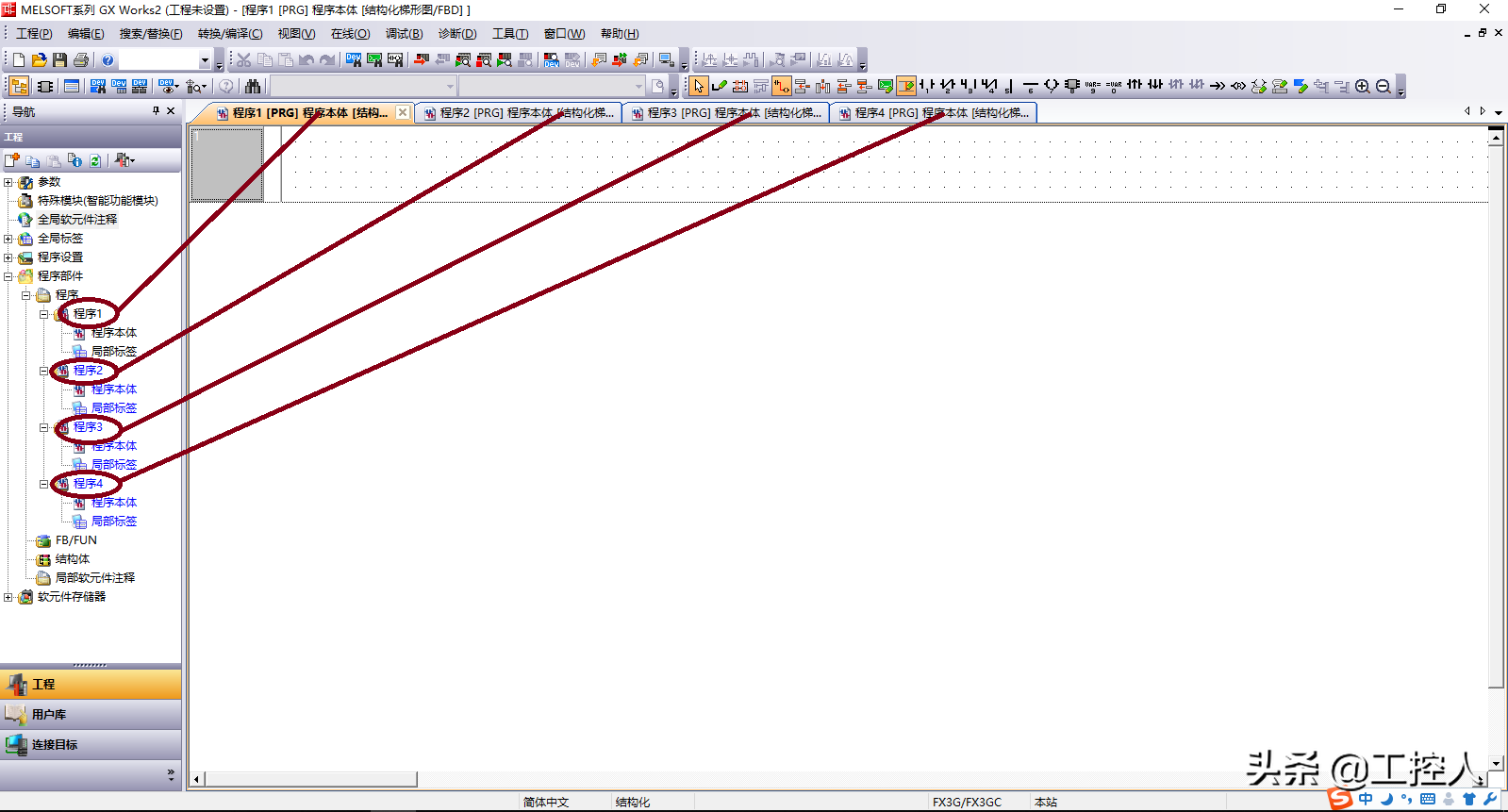

三菱的PLC编程分为简单工程和结构化工程，在结构化工程中可以分段处理程序，可以为每一段的程序命名，在编辑的时候能在不同的页面进行，如下图：

结构化编程

这样我们无论是编程、监控、维护等方面都很方便找到，而不用再一个页面里上下拉去看程序，尤其实在步数很长的程序里，如果你不在程序里做声明或者程序折叠，你发现很麻烦，找一段程序或者某些元件会很头疼。我们知道在简单工程中，所有的程序都在一个界面，如果能行上图中进行分段编程就好了，今天我们就来说说简单工程的分段编程。

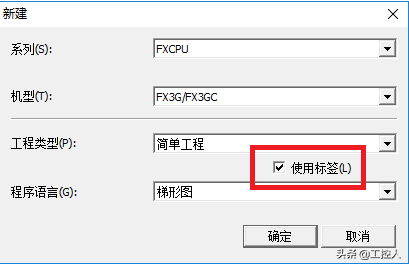

在新建中工程类型选择为简单工程，编程语言是梯形图， 同时在简单工程的右下方的“使用标签”进行打钩。

这里说下标签的意思，标签和我们的注释有点类似，是一个软元件的详细定义，起到提示的作用，在编程中可直接用标签代替软元件，方便编程和后期的监控维护等，比如Y1的标签是”正转“，我们在编程时可以直接OUT 正转，和OUT Y1是一样的。

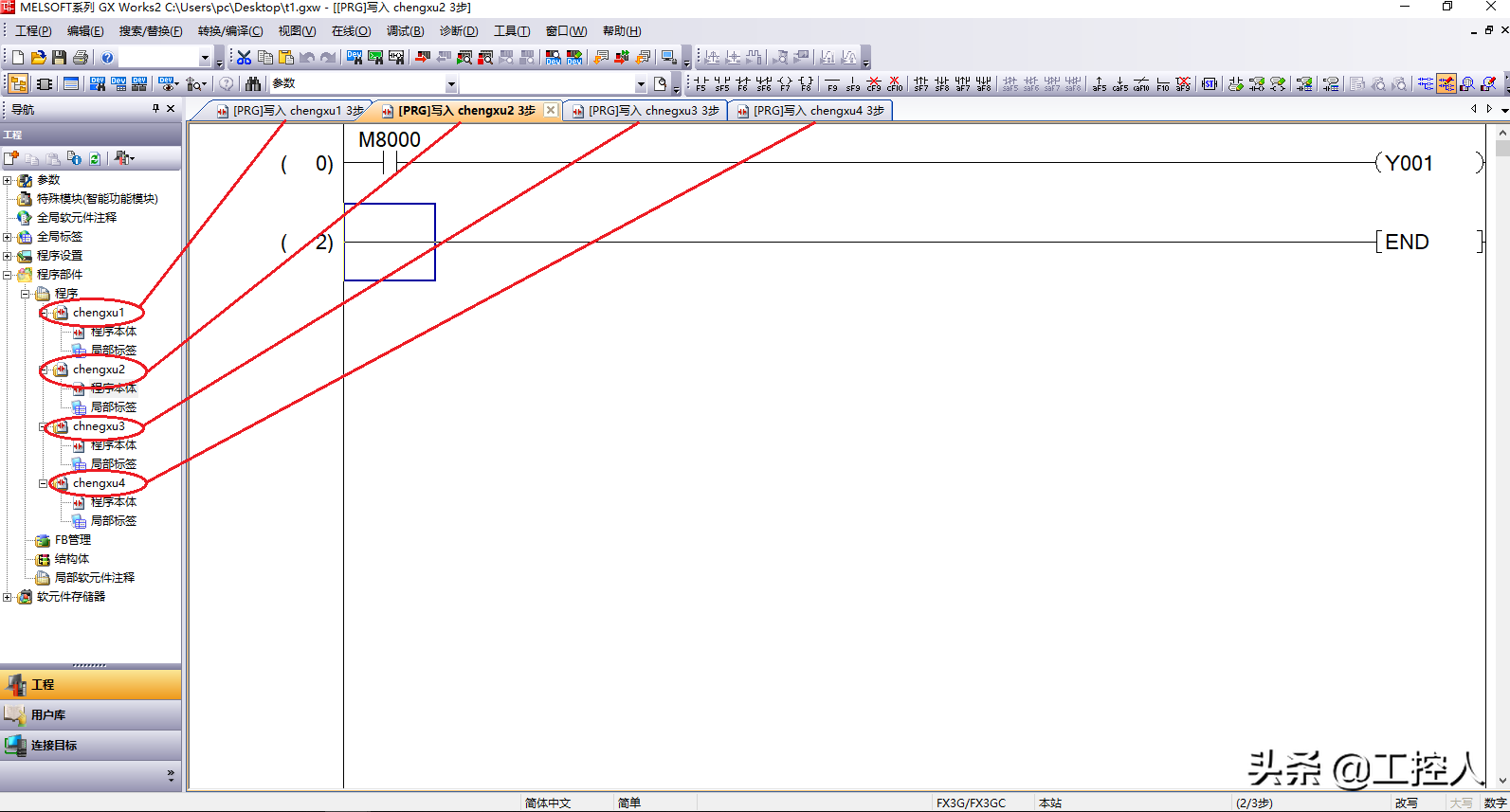

工程建立后，我们在导航中的程序部件→程序→MAIN，这个时候我们右键”程序“，新建数据，数据名可以修改，这个数据名就是分段程序的标题，如下图：

简单工程分段程序

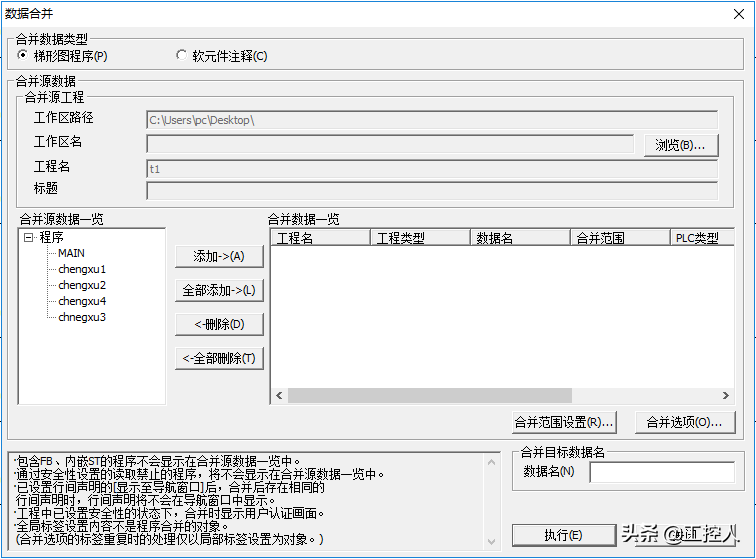

我们可以为每个分段程序命名，注意不能向结构化编程使用汉字进行命名，只能用数字和字母来命名。这样我们就能在每个分段程序中编程程序了，方便我们分类和查找。我们可以像原来一样不使用标签进行编程，在编译时它会提示你没有使用标签，没关系。编辑完成后我们也可以把数据进行合并，就是把每个分段程序合到一个程序里面。

数据合并

这里还需要注意一下，如果我们不使用标签，在”工具“→”自动分配软元件设置“里面把范围修改小一点，防止和程序中的软元件冲突，意思就是说如果自动分配软元件D500已经被使用了，你在程序里面就不能再用了。

以上就是简单工程的分段编程，你了解了吗，如果有什么不清楚的可以留言或者私信。

PLC编程的五个层级

我知道写这个肯定会引来争议，但我的目的不是为了形成PLC编程的鄙视链，而是对我这么多年编程心得的一个总结。同意的话您就点个赞，不同意的话就一笑而过。

L1

套用继电器控制方法，最典型的就是随处可见的启保停。所有程序都塞在OB里面，没有任何规划可言。

L2

已经可以简单的使用FB/FC将程序按照功能或者区域进行划分，部分程序被放到了FB或者FC中。但是这些划分并没有形成对设备或者工艺的抽象。这个层级还有一个特征是大量使用M点或者DB对I/O信号进行映射。

L3

了解一些简单的封装，一些功能会被封装到FB或者FC中，美其名曰模块化编程、标准化编程或其它新名词。这个层级的封装还比较原始，对面向对象的编程理念也还不是很理解。

L4

有高级语言编程基础，懂得将一些方法论用于PLC编程，比如使用接口进行约束等，这一层级比上一个层次的区别是在对象的抽象上，懂得合理运用属性，事件，方法等。这一阶段的程序看上去非常简洁，FB/FC通常占据了70%左右。

L5

这一层级最典型的就是自动编程，比如通过Openness根据配置生成程序，通过SiVarc生成画面等。当然并不是使用了Openness或者SiVArc就是第五层级，建立在L4之上的Openness&SiVArc才是第五层级。

在工控行业中，除极少部分人可能一开始遇到了良师，直接进入了L3外，绝大部分人都是从L1开始慢慢升级。
