PLC编程实例讲解加减速控制伺服电机

加减速控制伺服电机

控制要求

多齿凸轮与伺服电机同轴转动，由接近开关检测凸齿产生的脉冲信号，传送带凸轮上有 10 个凸齿，则伺服电机旋转一圈，接近开关将接收到 10 个脉冲信号。

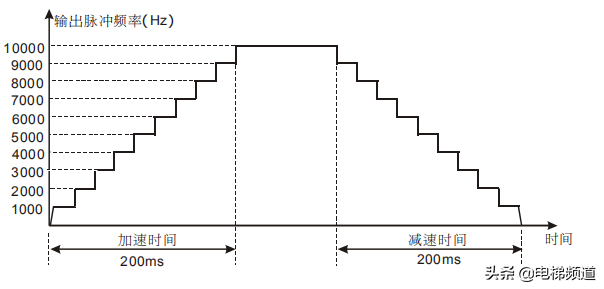

当伺服电机旋转 10 圈后（产生 100 个脉冲信号），传送带停止，切刀执行切割产品动作，1秒钟后切刀复位。由于伺服电机所带的负载较大，因此伺服电机在运动过程中需要有一个加减速过程，加减速时间设置为 200ms，如下图所示：

元件说明

控制程序

程序说明

当启动开关闭合后，X1=On，伺服电机以 0.1r/s（f=1000Hz）的速度开始旋转，每隔 20ms，伺服电机的转速增加 0.1r/min，经过 200ms 后，转速增加到 1r/s（f=10000Hz），伺服电机开始以 1r/s 的速度匀速旋转，快到达目标位置时，伺服电机开始作减速动作，到达目标位置后，伺服电机停止运转。

当脉冲暂停开关闭合后，X2=On，伺服电机停止运转，但脉冲计数值不会被保持。当 X2=Off时，伺服电机继续旋转，到达目标位置后停止运转。

由于伺服电机每旋转一周，接近开关会接收到 10 个脉冲信号，当伺服电机到达目标位置时，接近开关会接收 100 个脉冲信号，此时伺服电机停止运转，切刀执行切割动作，1 秒钟后切刀返回，再过 3 秒之后，伺服电机执行下一次定位动作。

运动控制最高端的伺服系统，怎么使用PLC进行编程？5分钟就学会

原创不易，请勿抄袭！

上篇文章我们学习了变频器和伺服系统的区别。那么今天和大家聊一下，伺服驱动器的接线、编程方法以及注意事项。

伺服驱动器使用方法大体和变频器一样，在这里需要注意的是伺服驱动器的选型不只有功率一个参数，还有低惯量和高惯量。

低惯量类型一般转矩低，转速高，适合一些负载轻，运动频繁的控制。高惯量类型转矩高，转速低，适合一些负载较大的控制。所以需要根据现场情况选择合适的驱动器，否则要不就是转速跟不上，要不就是电机过热影响寿命。

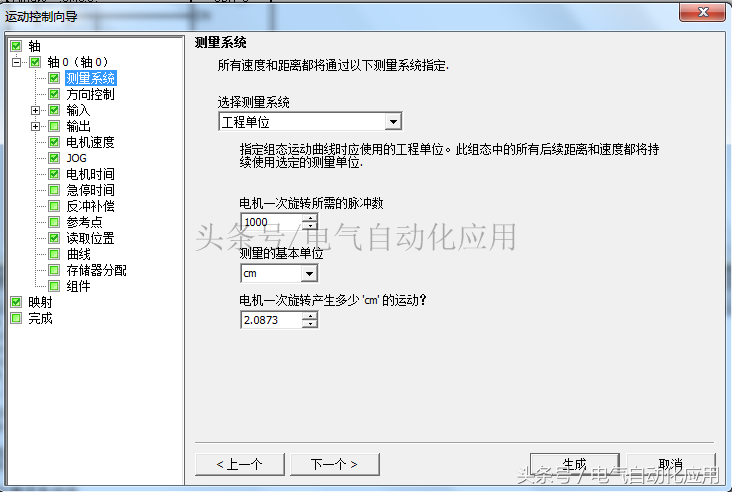

这里我们以松下A5系列伺服驱动器配合西门子S7-200smart为例说明。

第一步，先接线，A5系列伺服驱动器需要接线的端子共有XA（供电电源的控制电源）、XB（电机输出线）、X4（控制线）和X6（电机编码器线）。我们看下接线图。（如果需要使用绝对位置控制，即是使用绝对编码器的话还需要通讯，绝对位置控制本身照比相对位置控制更加准确，且不受外界因素影响，缺点是绝对位置编码器不好维护，出现问题后需要手动复位，复位过程较麻烦，而且松下的驱动器为了保证绝对编码器的精度和安全，通讯使用的是很复杂的多次校验，对于新手很不友好，需要先学习中断，本篇文章不做拓展，如果敢兴趣的话请在评论区留言）
