PLC的结构化文本编程（ST）-小案例

作为PLC编程语言中的一种，结构化文本编程近些年越来越受欢迎。那么什么是结构化文本编程呢？

"结构"是指高水平的结构化编程能力，像一个"结构化的编程"；"文本"是指应用文本而不是梯形图和顺序函功能表的能力。ST语言不能代替其它的语言，每种语言都有它自己的优点和缺点。ST主要的一个优点就是能简化复杂的数学方程。

今天我们做一个简单的案例，来熟悉一下ST编程方式。

编程要求：

以上为编程要求

有了题目之后，我们第一步需要做什么呢？当然是建立相关的变量表啦，变量表的建立如下：

建立变量表

变量表建立之后，我们就可以根据要求写程序啦，程序已经写好，但不完整，小伙伴们可以改进完善哦。

编程程序

程序编写完成之后，我们需要进行仿真测试。

首先我们将模拟量的输入值模拟为200，那么这个值在整个占比中为5%。因为小于设置的25%，因此结果输出为LOW。

输出结果为LOW

然后我们将模拟量的输入值模拟为2000和3800，那么这两个值在整个占比中分别为50%和95%。按照程序设定，我们分别会得到OK和HIGH的运行结果。

输出结果为HIGH

输出结果为OK

小伙伴们，看完之后是否有了一点点收获呢？欢迎小伙伴的添加补充，更欢迎小伙伴们的转发和收藏，有什么问题也可以私信小编哦，小编会尽力回答各位“控油”的。让我们一起在工控的道路上一起变得强大吧！！！

干货 西门子PLC编程详细讲解及案例分析

编程语言种类很多，各有各的优势，语句表和指令表类似，是编程语言的一种，在PLC中应用比较普遍，也是一种高级编程语言，PLC中语句表、梯形图、SCL等编程语言的特点：

1、顺序功能图（SFC－Seauential Fuction Chart）

2、梯形图（LAD－LAdder Diagram）

3、语句表（STL－STatement List）

4、功能块图（FBD－Function Block Diagram）

5、结构化文本（ST－Structured Text）

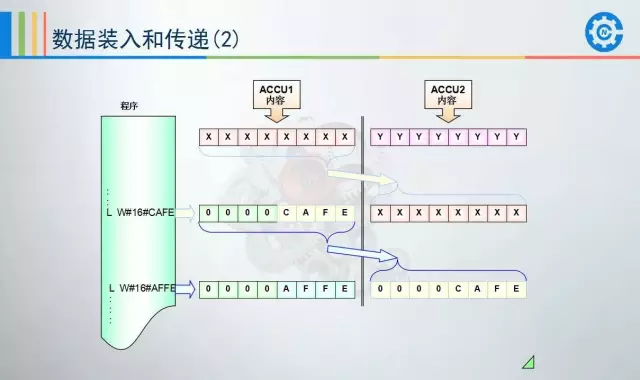

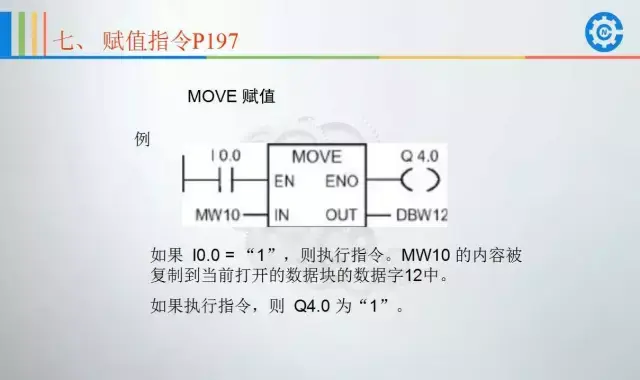

今天大牛就用PPT的形式为大家讲解西门子PLC编程以及分析案例。

▼
