PLC编程到底是啥？看电气大神讲PLC，膜拜！真是一针见血

PLC常见的用途是替代电气控制中的继电器逻辑控制电路。例如电机控制、变电站市电进线互投和自备发电机起停控制、过程控制DCS操控系统和楼宇消防系统控制等等。一般的城市居民小区高层建筑的水压控制，就是采取PLC配套变频器执行水泵操控的。

PLC更重要的用途是构建数据交换系统，它把现场总线变换为工业以太网，实现现场设备与后台的数据交换，以及接收和执行遥控命令等等。

在工业、民居、国防、交通（地铁、港口、民航）、银行和移动的数据中心中都大量使用PLC，由此可见PLC的用途之广。

PLC的硬件系统简介

图1：ABB的AC500系列PLC

图1的左侧是通信接口模块，它能实现PLC的通信数据和网络数据交换。向右显示了"AC 500"的是PLC的主体，即CPU模块。再往右是开关量输入/输出模块以及模拟量输入输出模块。

由此我们看到，PLC类似于一个单片机系统。事实上，PLC就是单片机智能化系统，但它的可靠性和稳定性非常高，远远超过了一般的单片机。

在工业环境下的电磁骚扰强烈，所以PLC必须要满足国家标准对电磁骚扰的要求。有关电磁骚扰的国家标准如下：

图2：国家标准中对工业条件下电磁骚扰的测量方法和要求

PLC抵御电磁骚扰的硬件措施包括电源隔离、开关量输入接口采取光电隔离、模拟量也采取光电隔离等措施。输出接口的电磁骚扰会弱一些，但也需要采取一定的措施，包括OC门和继电器接口等等。

为了提高PLC的可靠性，在重要场合还采取主PLC与从PLC冗余配套工作的措施，见下图：

图3：PLC的冗余措施

我们原来在变电站电力监控系统中用工业控制计算机作为中间层面的数据处理中心，但工业控制计算机存在电源故障、硬盘故障，抗电磁骚扰能力弱，后来就淘汰了，转而使用PLC作为数据处理中心。下图是《低压成套开关设备的原理及其控制技术》中的插图：

图4：图中的CCU就是PLC构建的通信管理中心

在图4中，既有利用PLC执行低压进线、母联和自备发电机间的备自投系统，也有执行数据交换的PLC系统。

PLC的软件系统

学过初级编程知识的人都知道循环语句。一旦程序进入死循环，程序事实上就是死机了。对于PLC来说也是如此。一旦PLC进入死循环，它的接口会复位，被控制量会发生严重问题。因此，PLC的程序语句是一条条顺序执行的，一直运行到最后一条再返回，不会出现死循环。即便是转移指令，只要转移条件满足就转移，否则跳过转移程序段继续执行。

这就是PLC软件系统的可靠性很高的原因之一。

我们看下图：

图5：PLC的模块化编程语言

图5摘自北京地铁工程的PLC程序局部。

PLC程序格式有两种，其一是梯形图格式，其二是模块化编程语言格式。对于较复杂的PLC程序，一般都采用模块化编程语言来编写。不管是梯形图也好，是模块化编程语言也好，它们都必须符合国际电工委员会IEC61131-3标准的要求。

下图是用于控制电机实现星三角转换的程序：

图6：电动机星三角转换的PLC程序局部

图6中的STEP2和STEP3就是转移程序端。如果不符合条件，程序会跳过转移程序段执行。

最有意思的是PLC的PID程序模块，很有使用价值。

给大家的建议

学习PLC技术，刚开始大都以梯形图为主。实际上，PLC刚开始学习时无非就是控制十字路口红绿灯等等，真正的PLC技术绝不仅仅在于此，只要做过一个工程，对PLC的认知就会大幅提升。

手机上能安装PLC编程软件吗？为什么？

时常会有初学者来问，手机是否可以安装PLC编程软件？在这里明确的告诉大家，手机不可以安装PLC编程软件 。

手机不支持安装PLC编程软件，因为PLC编程软件是你所用的品牌厂家开发出来的 ，如三菱PLC、西门子PLC、欧姆龙PLC等，厂家开发出软件并上线，供我们下载安装，我们才有的用，目前没有任何厂家有开发手机版的PLC编程软件。

其实想用手机版的PLC编程软件，就目前来看，非常的不现实，存在一些问题，如安装内存、软件功能、系统要求等。

安装内存：

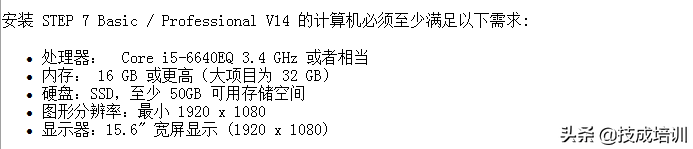

PLC编程软件小则几百兆，多则十来个GB，尤其是西门子博途软件，安装西门子博图软件非常的忙，需要安装先装STEP,安装好后再安装WINCC,最后需要安装专属此博途版本的仿真软件PLSIM，再接下来还需要安装STAETER，最后还需要授权，这样一串下来，不说手机了，就是电脑也并不一样带的动，安装博途软件的电脑都是有要求，安装内存需要大于8GB，具体的要求你可以参考下图：

西门子博途V14软件安装要求

软件功能：

如果真的有手机版的PLC编程软件，那么必定功能很少，功能太多，手机肯定带不动。大家肯定知道PS软件，也就是Adobe Photoshop ，这款软件很多人用来修图片，但这款软件是没有手机版的，但是手机版可以美图的软件很多，她们的功能和Adobe Photoshop软件一比，不堪一击，虽然胜在简单，但是对于有部分人来说，有和没有一样，自己要的功能根本没有。

用IT行业的编程软件来举例也是一样的，现在IT行业有几款手机可以运行的软件，使用简单，可以运行、可以保存、可以报错，但功能完全不够用，能在能在电脑上用，就不要在手机端做。甚至有人说，程序员初期都是用文本文档写代码的，所以你在手机上新建一个文本文档，然后写就行了，如果你要编译运行的话，还是得到电脑端，手机性能不如PC机。

在我们工控行业，搞PLC工程不仅仅是编程就可以了，我们还需要通讯，这里也是要用电脑的，接线也是一门大学问，绝不可忽视，一定需要多多实操。

系统要求：

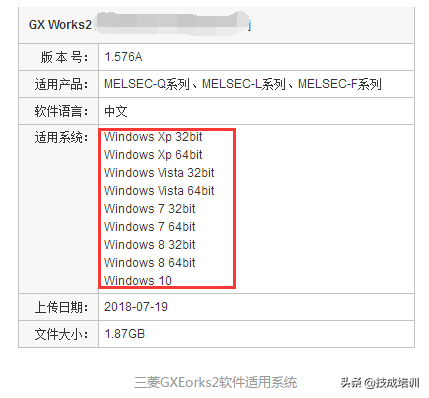

软件开发出来，都会附带对系统有要求，现在的PLC编程软件只适合在Windows系统上用，连苹果电脑系统都不支持，大多数苹果系统用户采用的是安装虚拟机的办法，不然就是安装双系统，不过前者用的人比较多一些，虚拟机运行效果比双系统强。

如果想要在手机上运行，那还得分安卓Android系统和苹果ios系统，任重而道远，目前看来还要很久……

PLC编程软件一般都是厂家开发，当然民间也会有软件开发出来，不过民间开发难度很大，这是一个非常大的工程量，未来也许会有大神去做，可以期待一下。

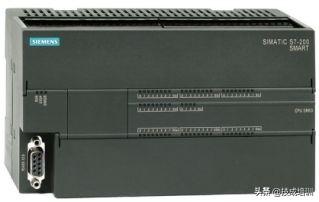

顺便给大家介绍一下民间开发的软件，比如西门子S7-200仿真软件，比如西门子S7-200仿真软件，这款软件并非西门子官方软件，但是这款能仿真大部分的指令，而且适用于西门子S7-200 SMART。

在初学者并没有实物来操作的时候，仿真软件非常实用，软件可以在某平台的论坛下载，这款软件使用非常的广泛，有需要的朋友可以试试。

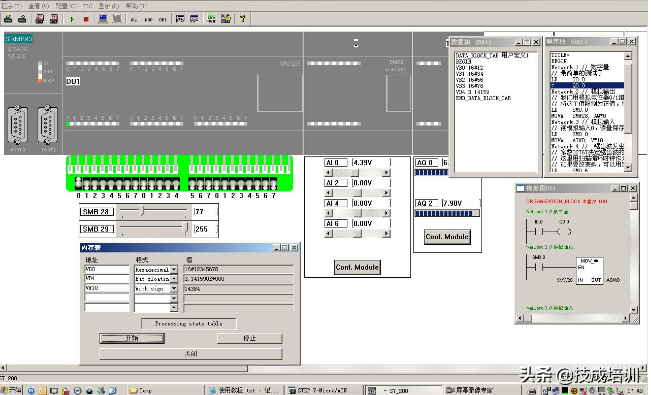

西门子S7-200仿真软件

总体来说，目前能适用于手机端的PLC编程软件，大家还是安安心心电脑上安装，如果将来推出了手机版PLC编程软件，那么各大工控论坛抑或者是说有工控人在地方，一定会大范围推广的，未来可期。

本文为技成培训王曾原创，未经授权不得转载，违者必究！
