新手如何学习PLC编程？施耐德电气让程序更好实现

在工业环境中，PLC编程非常常见，尤其是目前处理器、计算机和数字通信技术发展迅速，现代工业场景中对PLC编程技术的需求也是越来越广泛。如何学习PLC编程就成了很多计算机相关专业人员比较关注的事情。想要掌握实际的PLC编程技能，除了理论知识，还可以借助施耐德电气推出的Modicon Quantum这类型过程控制可编程控制器来进行实操，把理论落到实处。

施耐德电气教你打好基础！

在学习PLC编程之前，需要储备一定的基础知识，比如初等数学知识和计算机知识，因为在很多工程项目中都需要采用数学思维去解决问题，分数、代数式、函数与一次方程这些都是在PLC编程中经常会运用到的知识点。此外，不管是IT编程还是自动化编程，像数制、码制、进制、数据寻址等计算机常识都是要掌握通透的。此外，学习PLC编程还要掌握一定的电工基础知识，比如电路分析基础、常用电工仪表及其测量等等。

只有在掌握以上基础知识以后，才能顺利地进行下一步有关PLC编程的学习，了解开关量处理、模拟量处理、运动控制、数据采集、信号监控、通讯六大功能等内容，再进一步了解现场开关量如何采集到PLC输入点，PLC接收到这些开关量信号后如何存储信号等等的PLC工作原理。

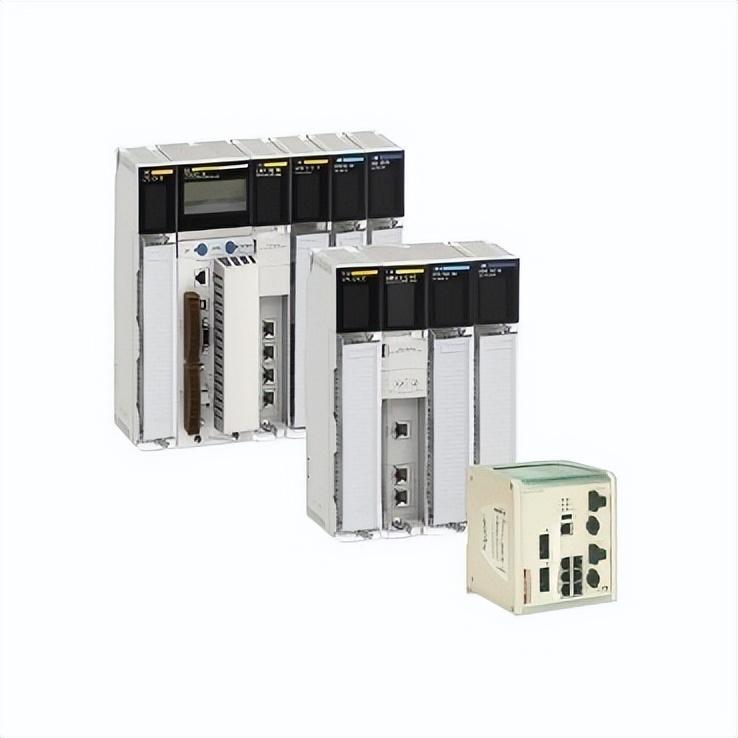

施耐德电气推出的的Modicon Quantum自动化控制平台帮你实操

在掌握充分的理论知识以后，学会如何把理论转化为实操才是重点，在PLC编程中，自动化控制平台的应用很关键。在各类型的平台中，施耐德电气推出的的Modicon Quantum自动化控制平台就受到了很多业内人士的认可。

这款自动化控制平台拥有业界领先的性能，不仅包含BD 、LD、SFC 、ST 、IL五种IEC编程语言，能匹配适用于各种应用需求。高性能多任务系统搭配高达11M集成储存空间也让其性能更加出色。不仅如此，这款自动化控制平台的产品品质也同样出色，涂层保护模块的应用，可以很好地帮助其适用于恶劣环境，带来更可靠的使用体验。Modicon Quantum自动化控制平台也拥有全系列完整的处理器，可适用于各种复杂的过程控制与基础设施关键系统。

值得一提的是，这款自动化控制平台拥有出色的通讯功能和诊断功能，数据储存空间非常大，不需要停机就可以安装新模块的设计，非常人性化，用户可以无忧使用。

简单来说就是需要先掌握扎实的理论知识，再在实操中巩固、充实自己的技能。而通过实践学习，PLC编程的经验就会慢慢丰富起来。在实操中，使用施耐德电气推出的这款Modicon Quantum过程控制可编程控制器的设备，实践学习起来也会更加轻松简便。

施耐德PLC学习教程，Unity Pro软件的常见用法！

一Unity Pro用户界面：

启动Unity Pro后，用户界面如下图所示：分为菜单栏（1），工具栏（2），项目浏览器（3），编辑器窗口（4），用于直接访问编辑器窗口的选项卡（5），信息窗口（6），状态栏（7）。

二、新建项目：（ 以Unity Pro xl V5.0为例）

1、运行Unity Pro xl V5.0程序

开始→Unity Pro xl，如下图，或双击桌面上的Unity Pro xl V5.0图标.

2、新建项目

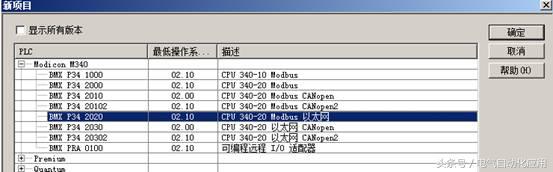

在菜单栏“文件”中选择“新建”，弹出下图，选择你需要的CPU如BMX P34 2020 (02.00)，然后确定，点击菜单“文件另存为”，取文件名My Projiet-1：保存。即完成了项目建设与工程名字修改工作。

三、配置PLC系统

双击左侧项目浏览器“配置”，出现下面菜单

1、右键点击最右端红色箭头位置，出现菜单选择“替换机架（R）”，更换底板为六槽底板；

2、右键点击1号插槽选择“新设备”，在弹出的菜单中选择离散量DDI：DDI1602；（16路离散量漏极输入）设备。

3、同样方法右键点击2号插槽选择“新设备”，在弹出的菜单中选择DDO：DDO3202k；（32路源极输出）

4、同样方法右键点击3号插槽选择“新设备”，在弹出的菜单中选择ACI：AMI0410；（4路模拟量高电平隔离输入）

5、同样方法右键点击4号插槽选择“新设备”，在弹出的菜单中选择AMO：AMO0410；（4路模拟量隔离输出）

6、同样方法右键点击5号插槽选择“新设备”，在弹出的菜单中选择EHC：EHC0200；（2通道通用计数器）

7、点击保存按钮。

上述设备还可以进行复制、修改、删除、编辑等操作。至此就完成了plc系统的硬件配置。

四、通信设置：

1、双击左侧项目浏览器中的“通讯“，右键点击“网络”，在弹出的菜单中选择“新建网络“，在弹出的选项卡中，下图的“可用网络列表“里选择以太网，在“更改名称”里用英文进行书写Ethernet-HMI1;然后确定。

2、右键Ethernet_HMI1选打开，在弹出的下图中修改IP地址：192.168.0.1；子网掩码255.255.255.0，该页面左上角型号系列选择CPU2020 02.00；右侧“模块实用程序选择“选“是” 。

3、在项目浏览器“配置”中找到并双击下图中Ethernet图标。

在弹出的页面中点击“通道3”上面的Ethernet图标，再点选项卡“I/O对象“，点全选，按下“更新网格”按钮。如下图。

左键再按通道3，然后在下面“功能”里选择“以太网TCP IP”，“网络链路”里选“Ethernet_HMI1”；

此时发现左侧项目浏览器已经改为“对号”了。如下图。

以上完成了网络的配置。
