PLC电气工程师，用PPT图文讲解PLC控制系统的设计及编程实例

今天主要是关于PLC控制系统设计，分成四个方面，以图文的形式来为大伙做讲解！

一、PLC控制系统设计概述

二、PLC控制系统设计

三、PLC的安装、运行与维护

四、PLC的编程实例

以下就来进入正文：

一、PLC控制系统设计概述

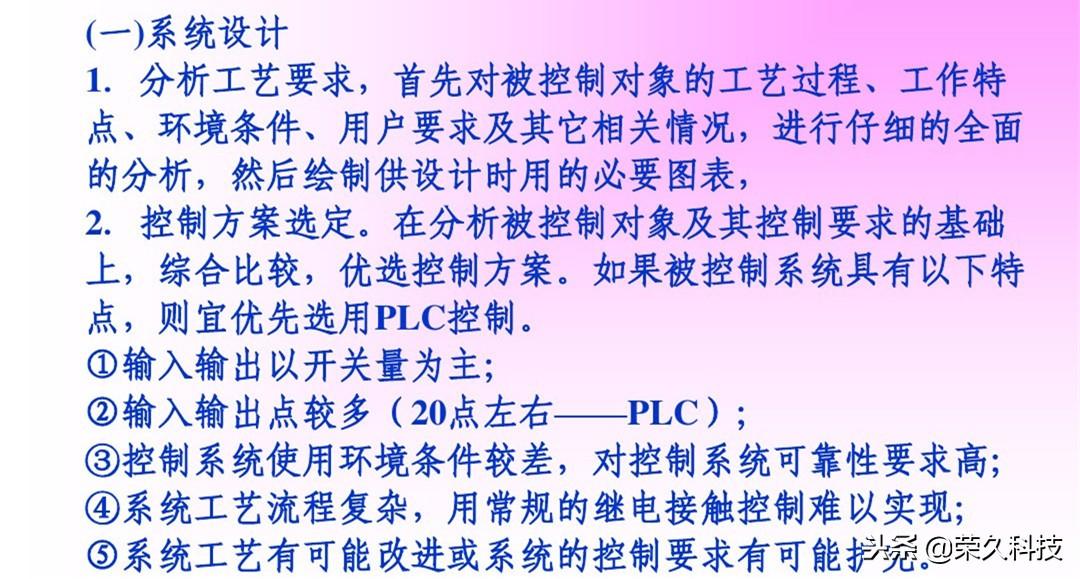

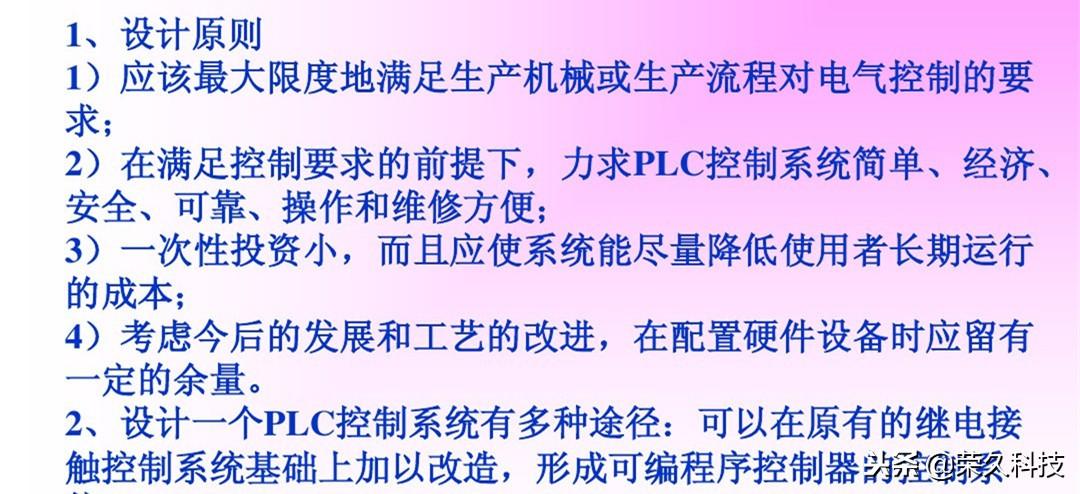

1、系统设计的原则

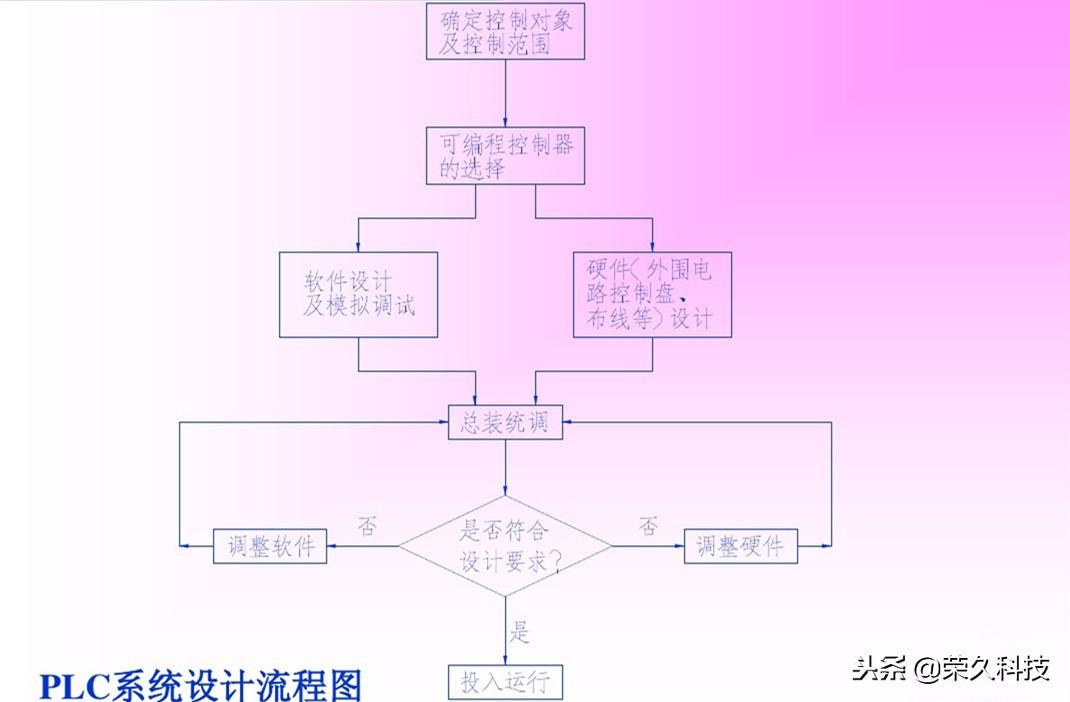

2、系统设计的步骤

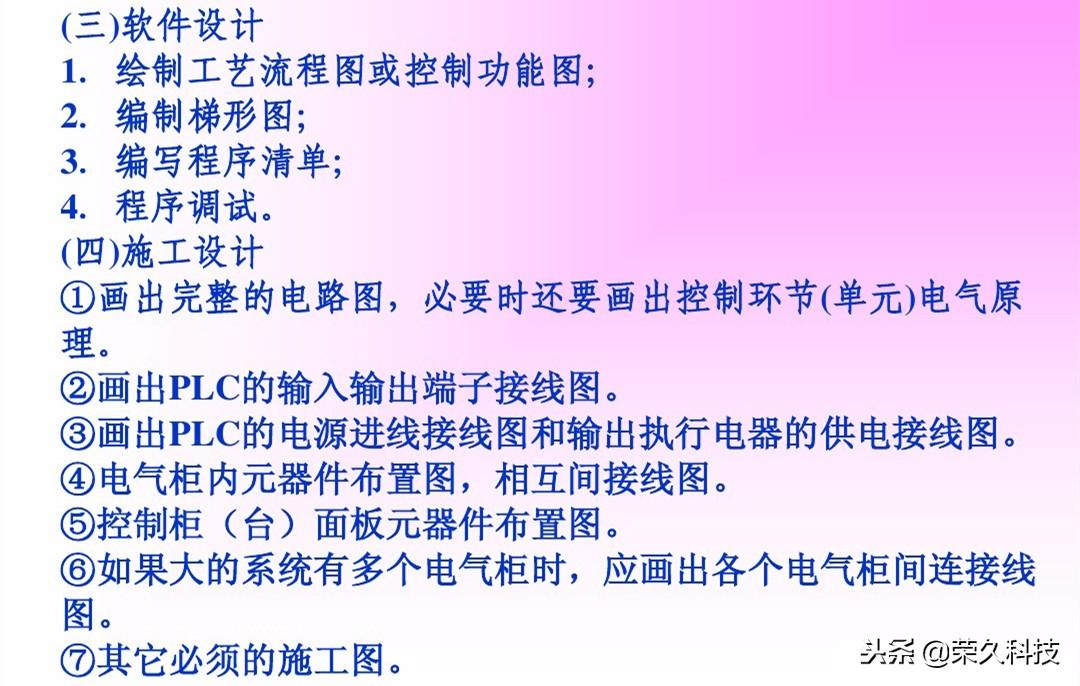

3、系统设计的内容

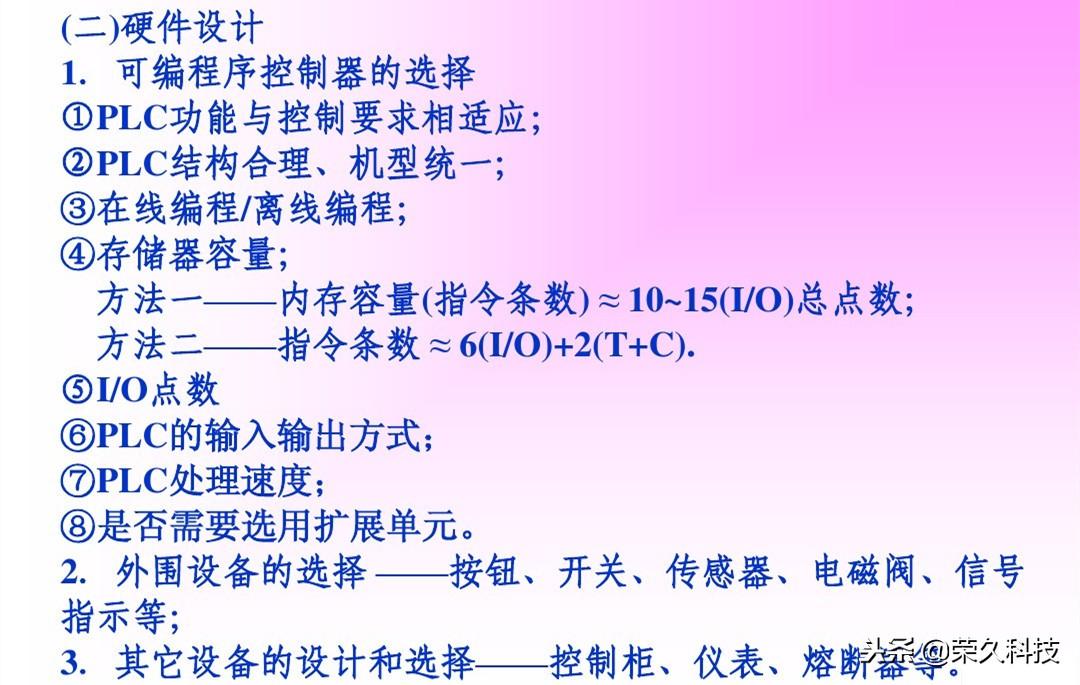

二、PLC控制系统设计

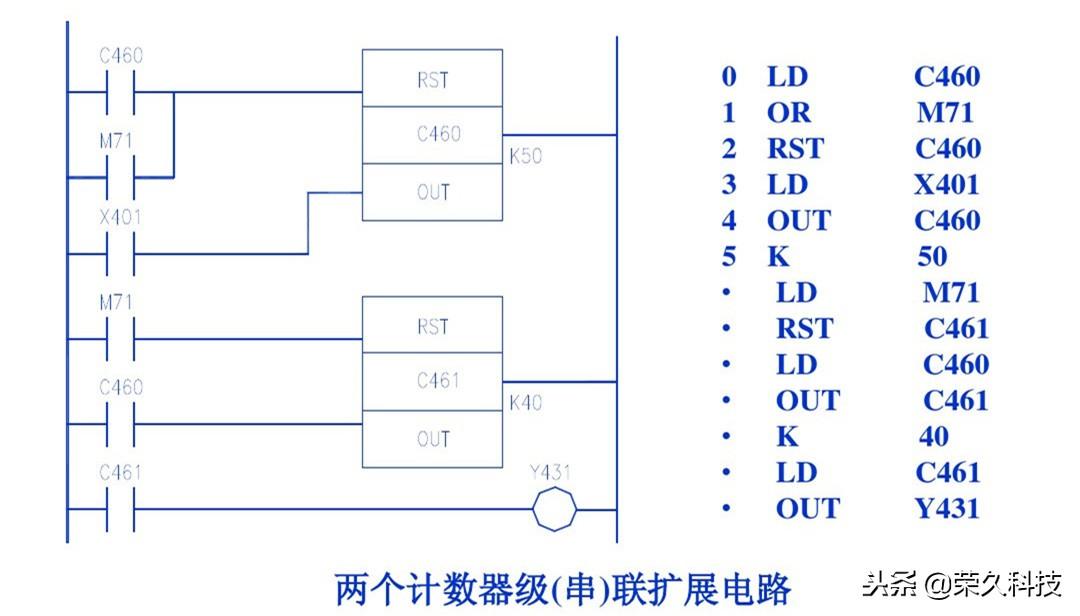

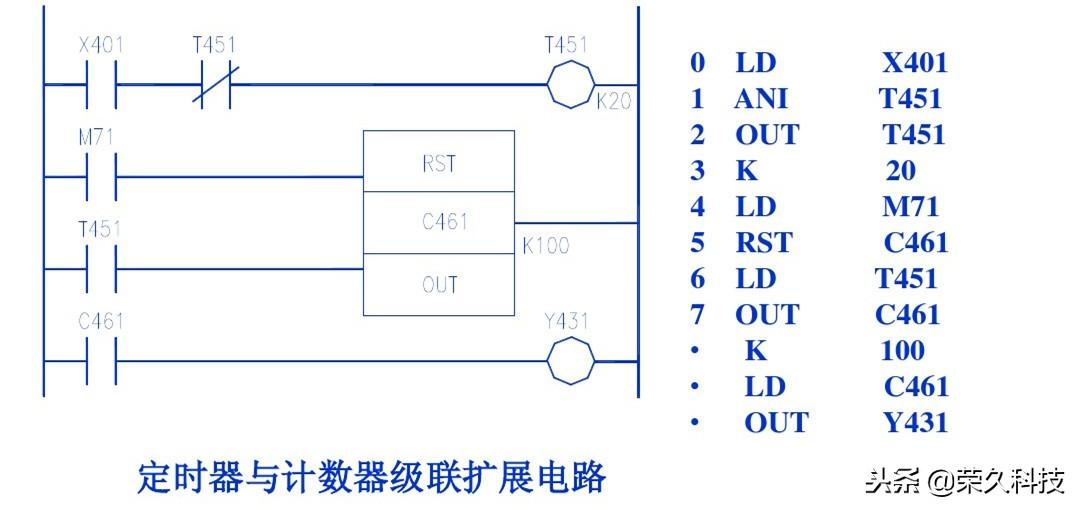

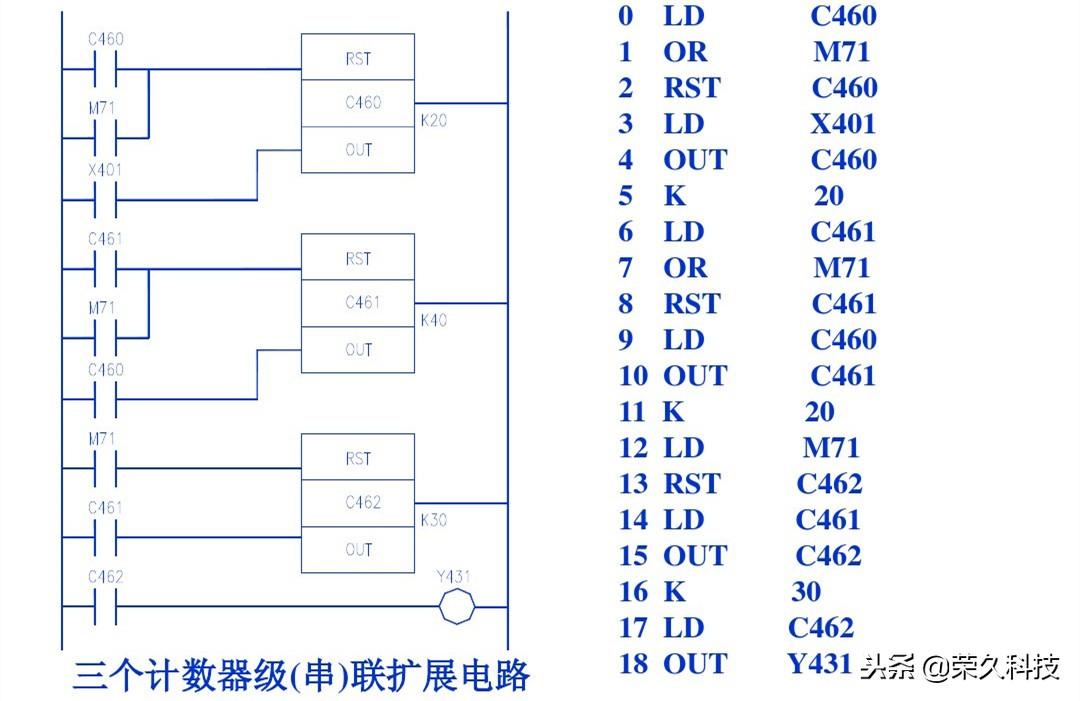

1、扩展计数值的范围

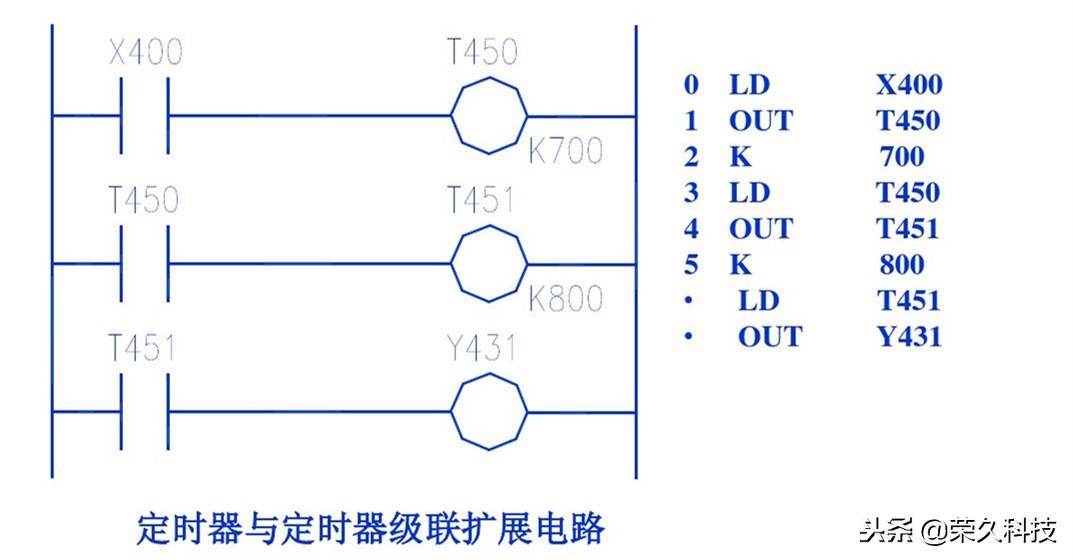

2、扩展定时值的范围

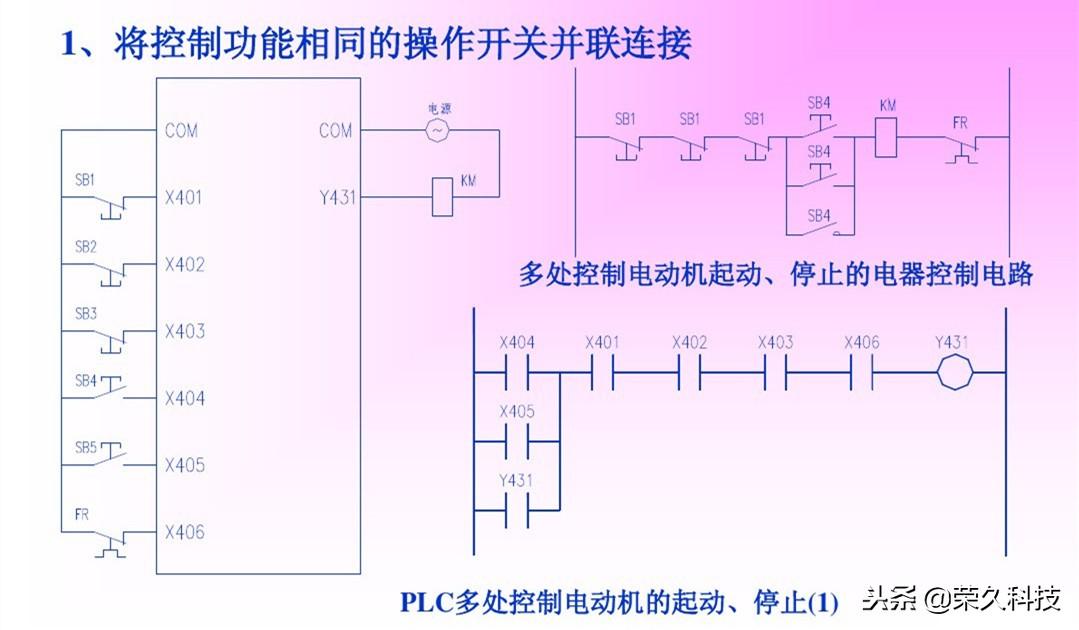

3、输入点数的简化

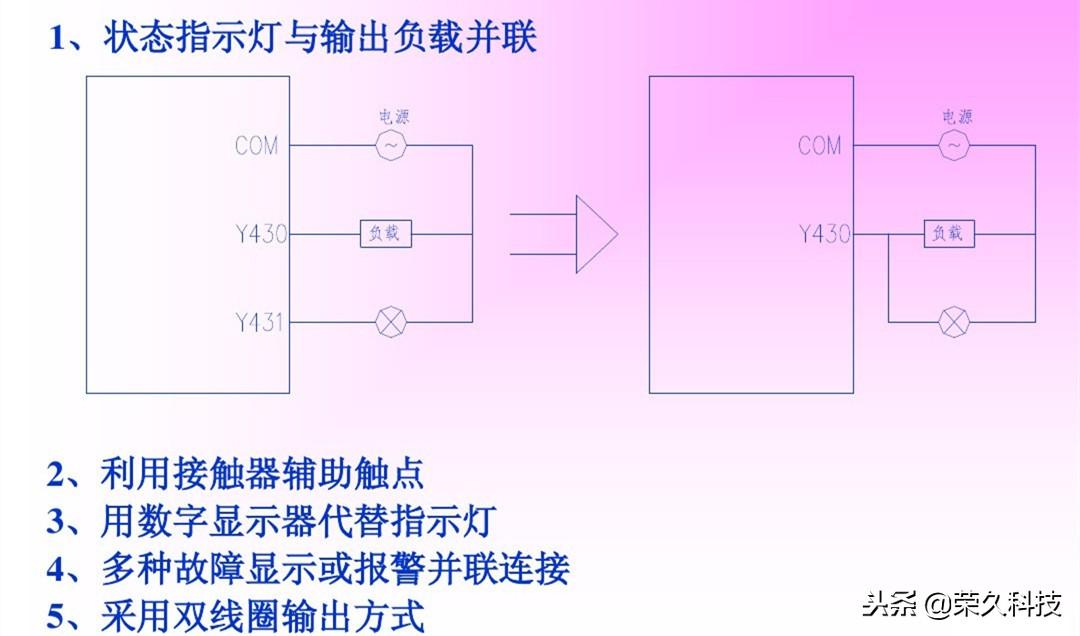

4、输出点数的简化

三、PLC的安装、运行与维护

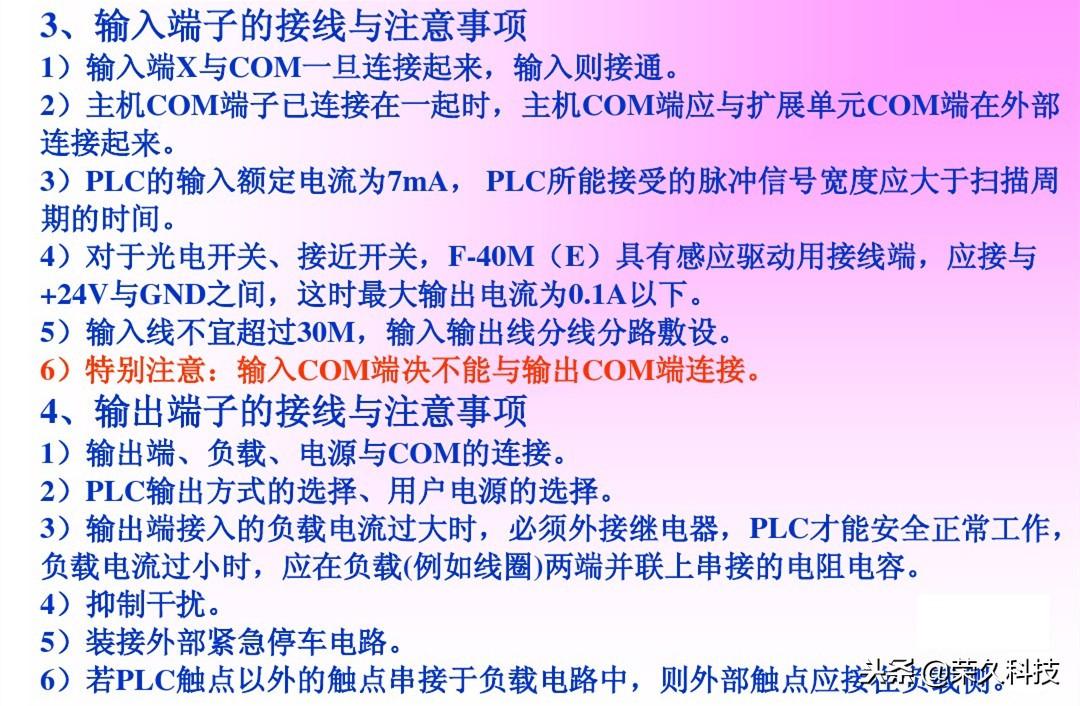

1、PLC的安装与抗干扰措施

2、PLC的调试与维护

四、PLC的编程实例

继电器、接触器被广泛用来对电机进行各种控制，而PLC可编程控制器正越来越多的用于电动机的运行控制。

这次通过对比，主要介绍如何运用PLC对原有的继电接触控制系统进行改造和设计，掌握PLC在电动机控制线路中的应用及编程。

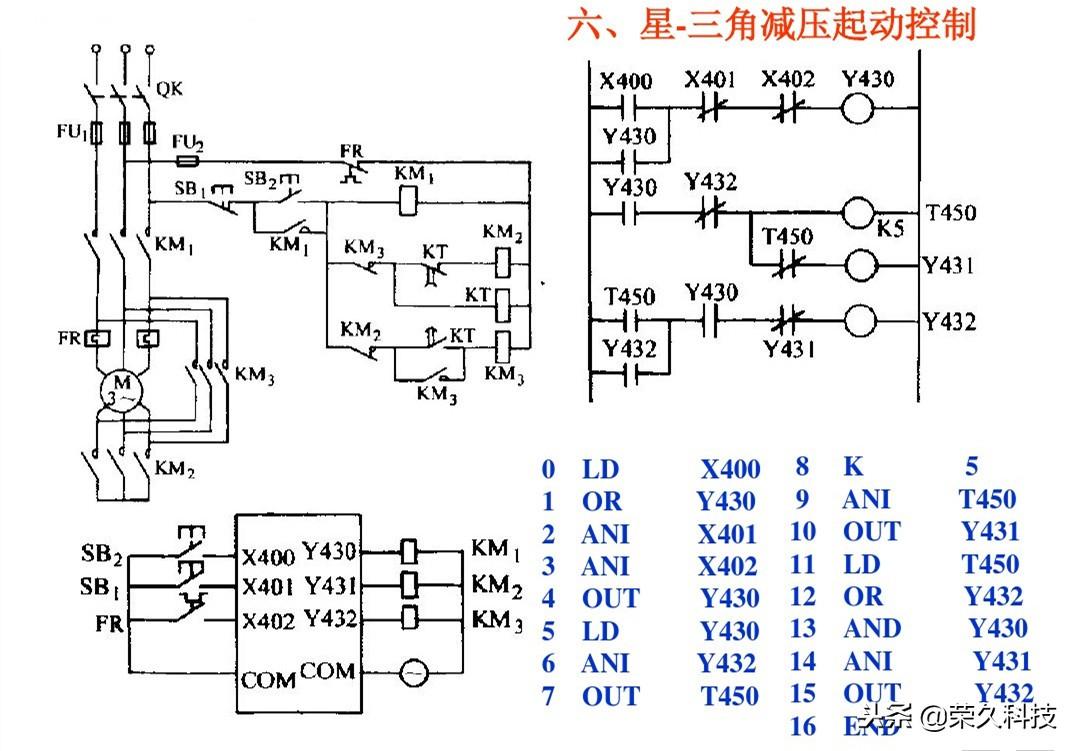

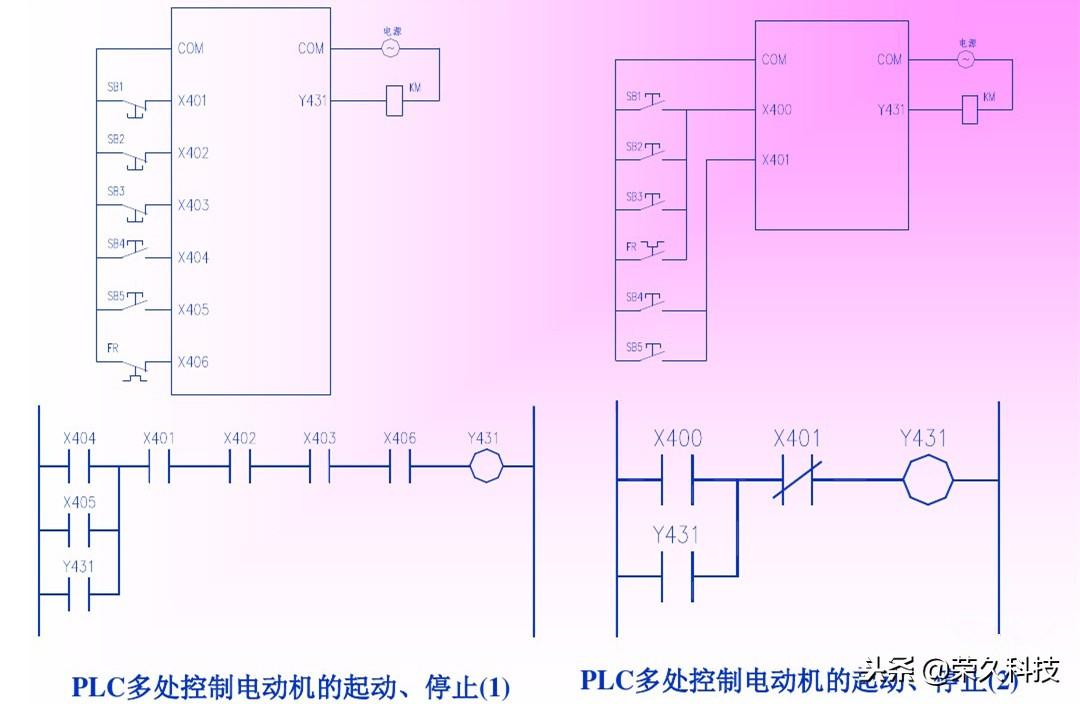

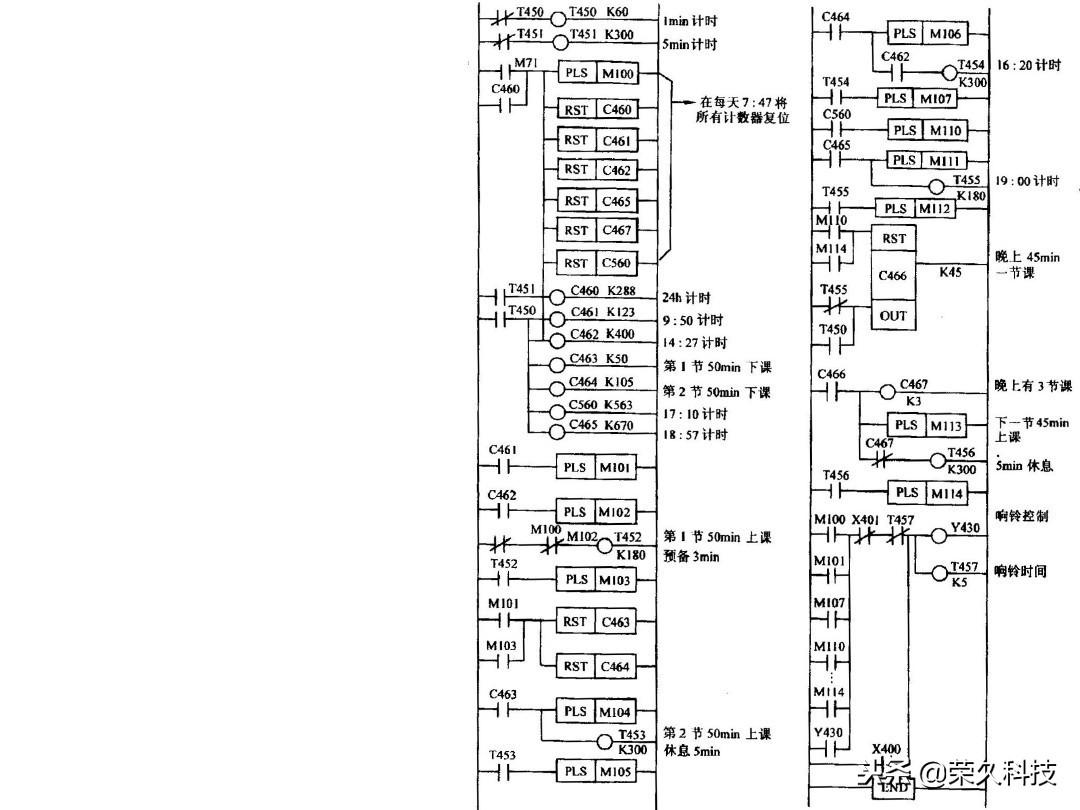

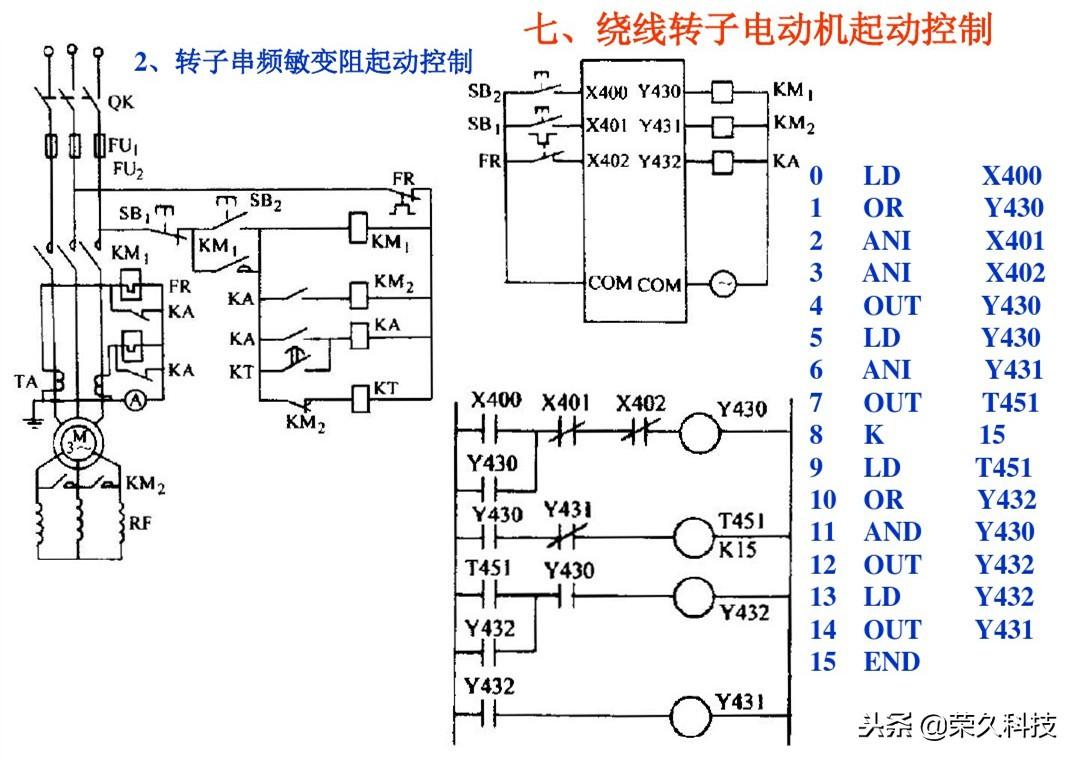

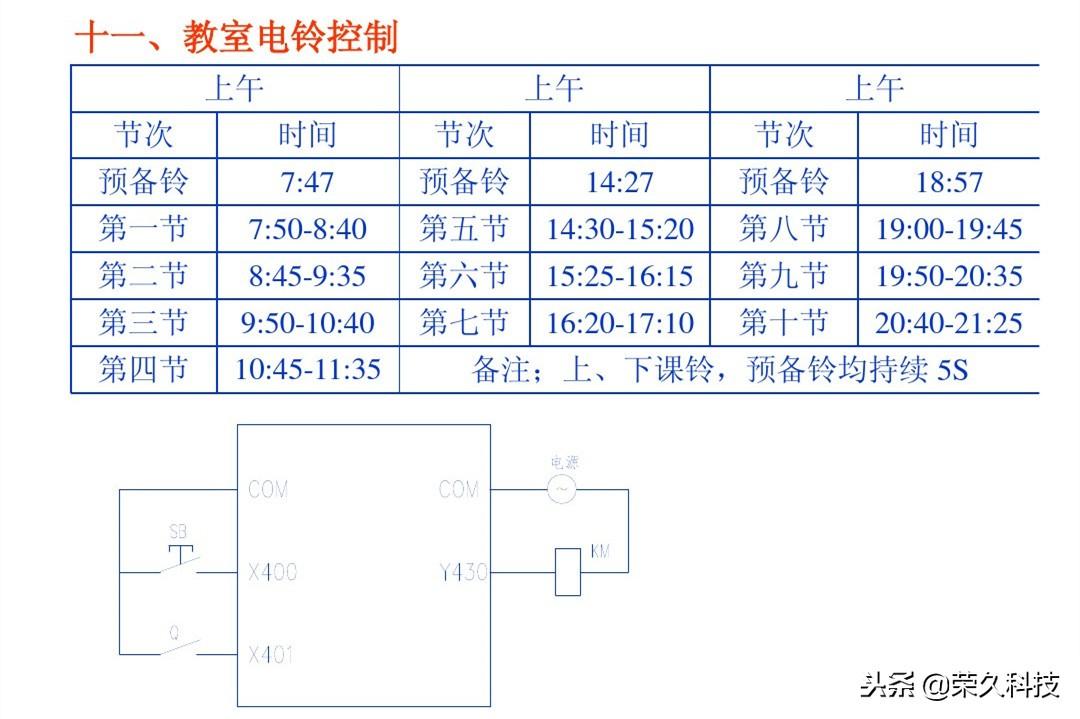

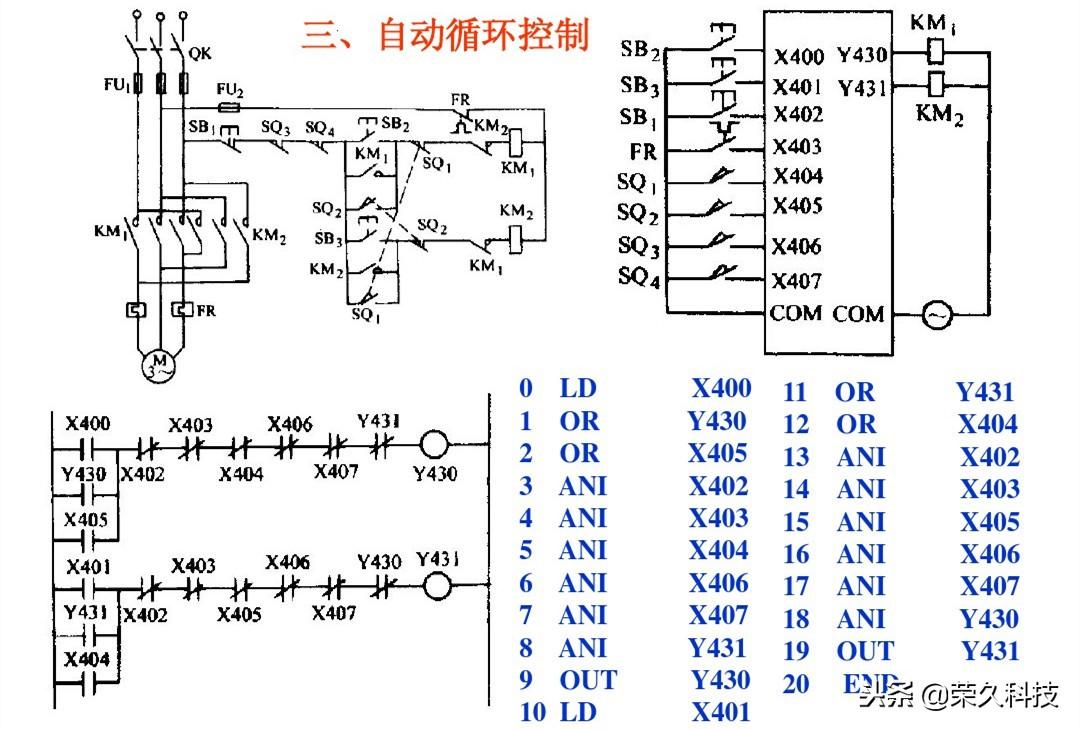

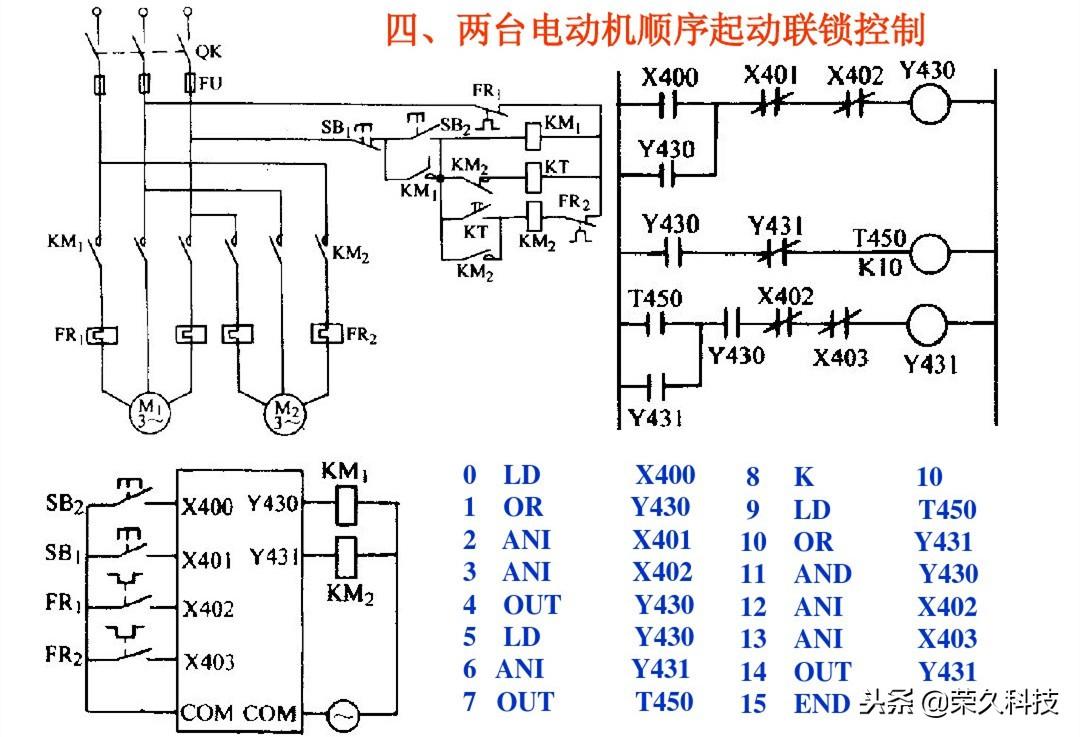

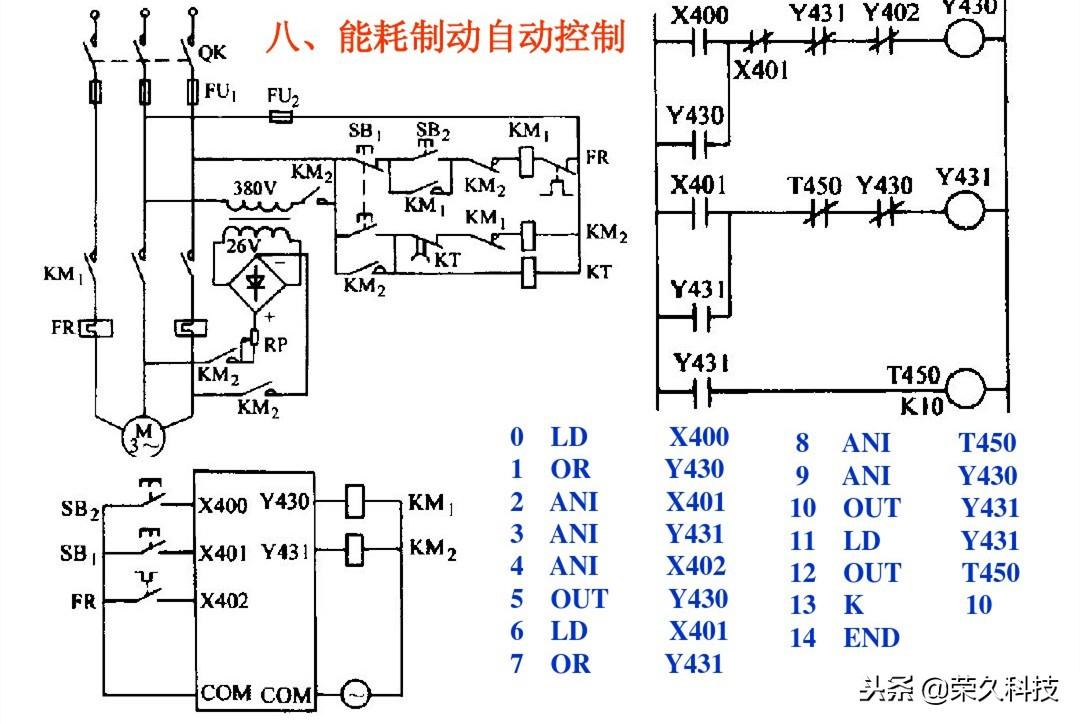

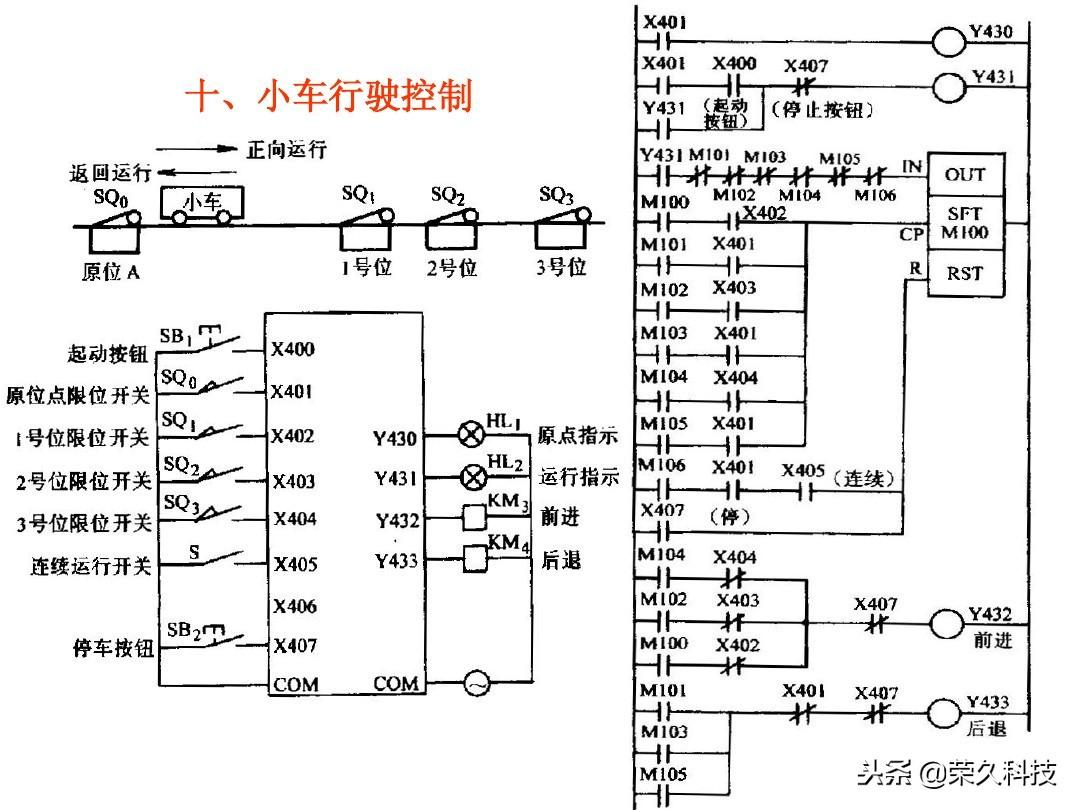

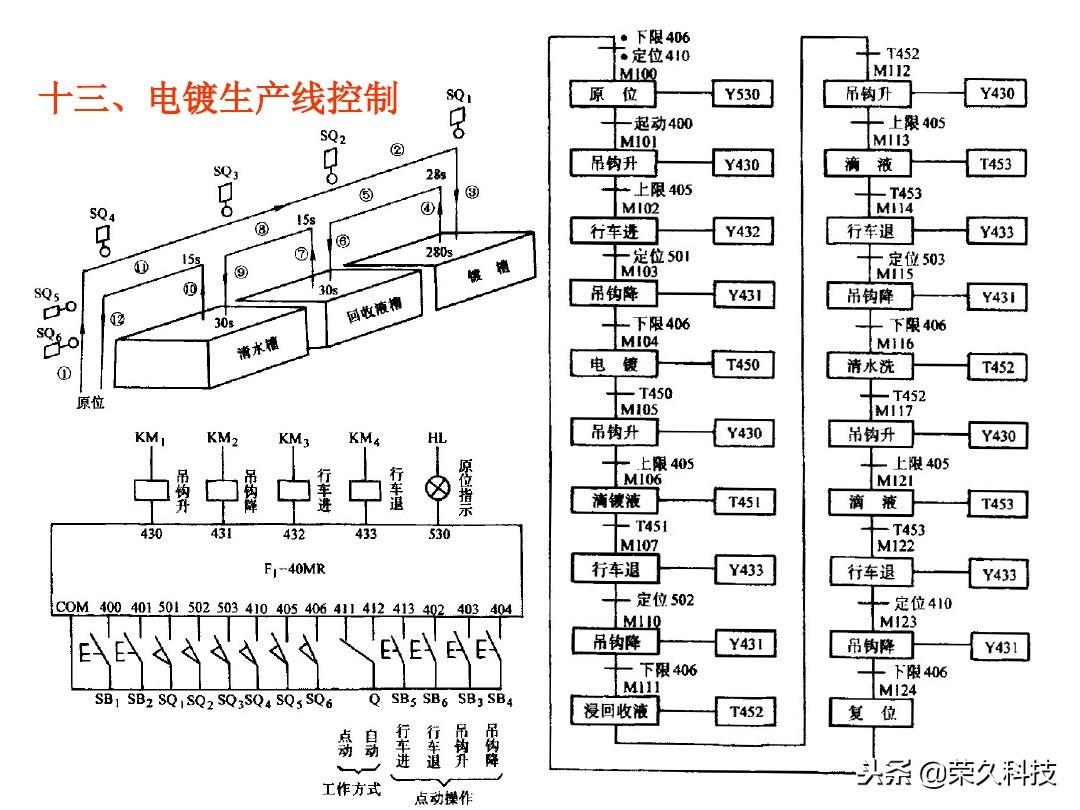

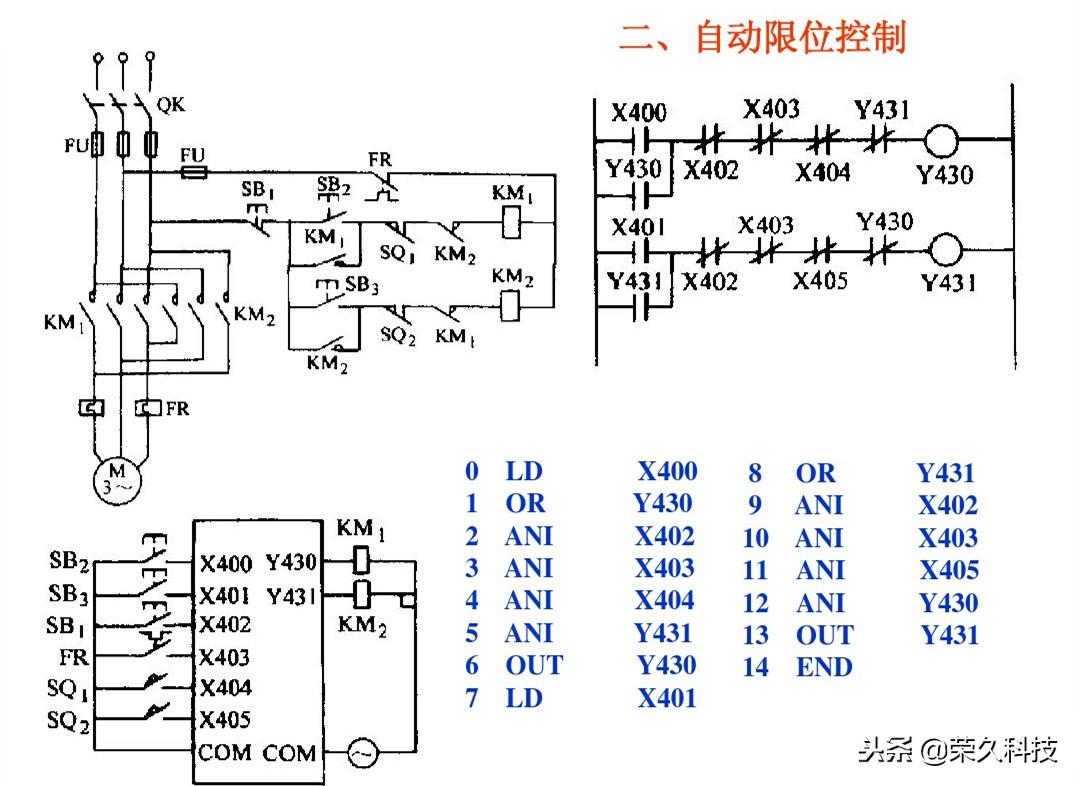

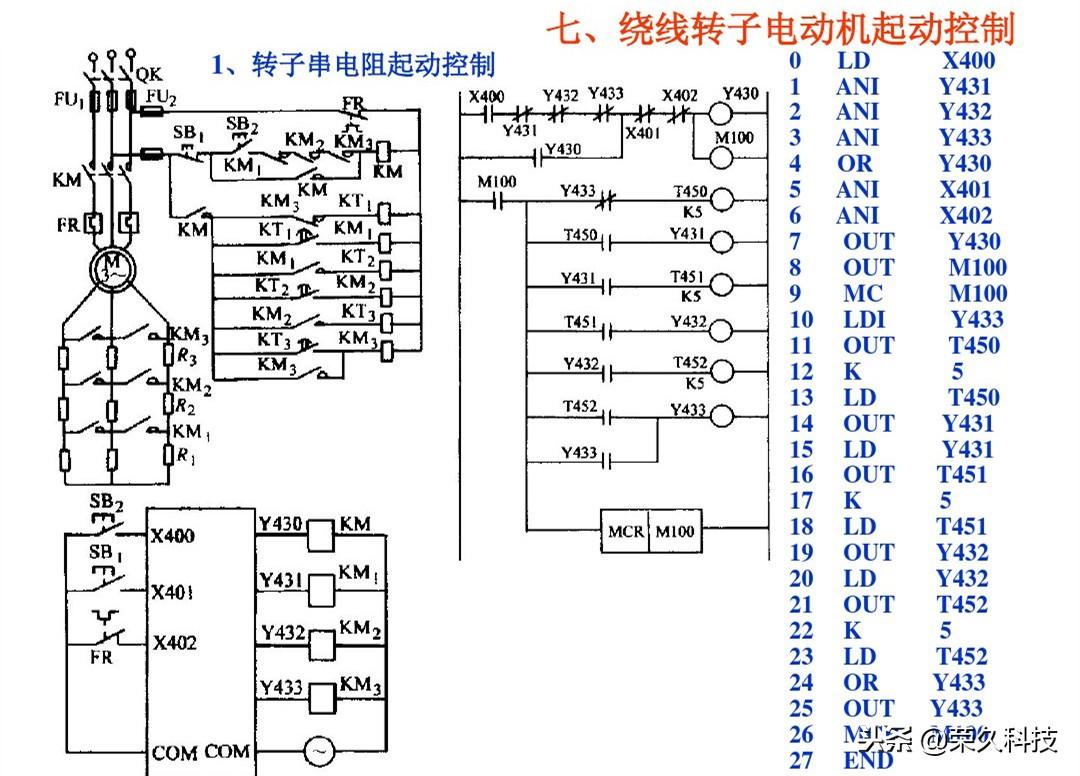

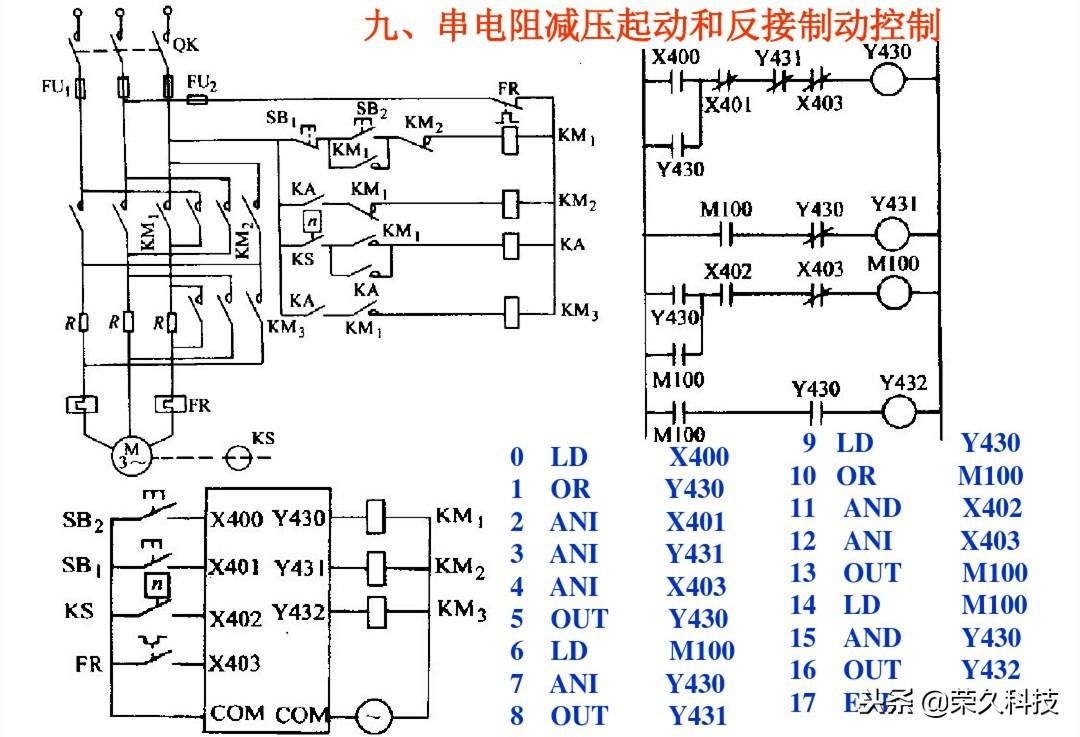

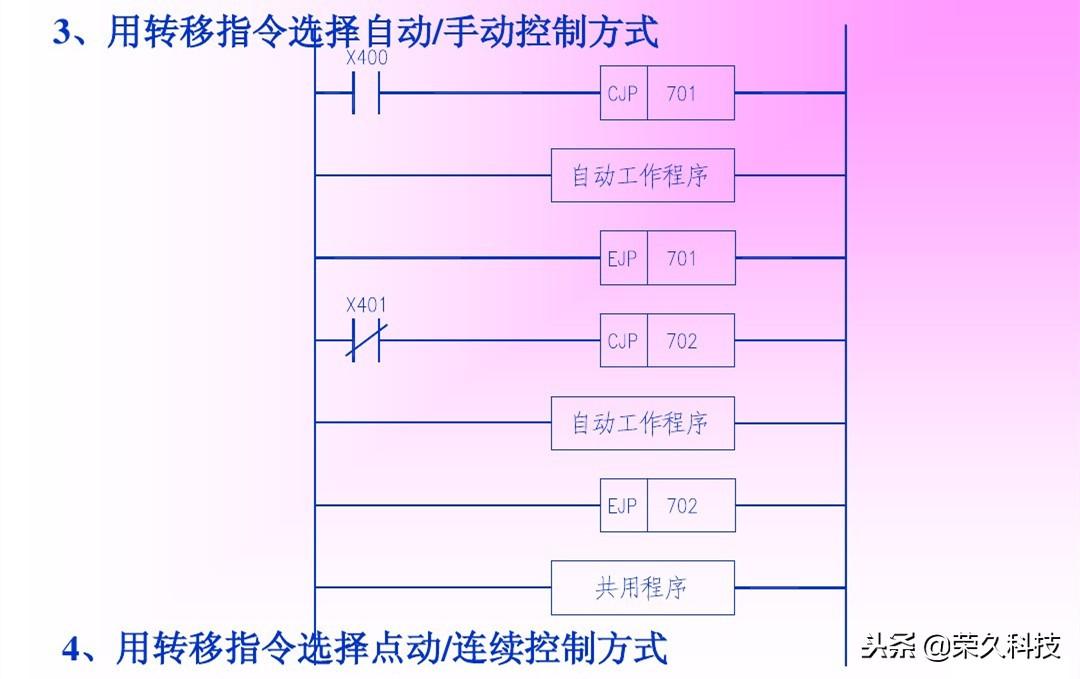

以下我们就看看一些实例编程：

此次分享的内容就是这些啦！

以上，欢迎分享及收藏！

如何零基础入门PLC？这份全面详解PPT准能用上

今天给大家带来一系列的电气基础知识以及PLC入门基础内容，先一起来看看目录 ！

继电器控制技术

可编程控制器绪论

可编程控制器基础知识

三菱FX—2N可编程控制器

PLC网络及通信

PLC控制系统设计与应用

其他可编程控制器简介

下面我们就一起来看看具体的知识吧！

一、常用低压电器

1、概述

电器的定义：

电器是根据外界信号（机械力、电动力和其它物理量）自动或手动接通和断开电路，实现对电路或非电路对象的切换、控制、保护、检测、变换和调节用的元件或设备。

电器的构成

2、接触器

接触器是一种用于接通和断开（交、直流）负荷电流的电磁式自动切换电器，主要用于控制电动机、电焊机、电容器组等大容量设备，具有低压释放的保护。

二、基本控制线路继电器控制技术

1、异步电机直接起动控制线路

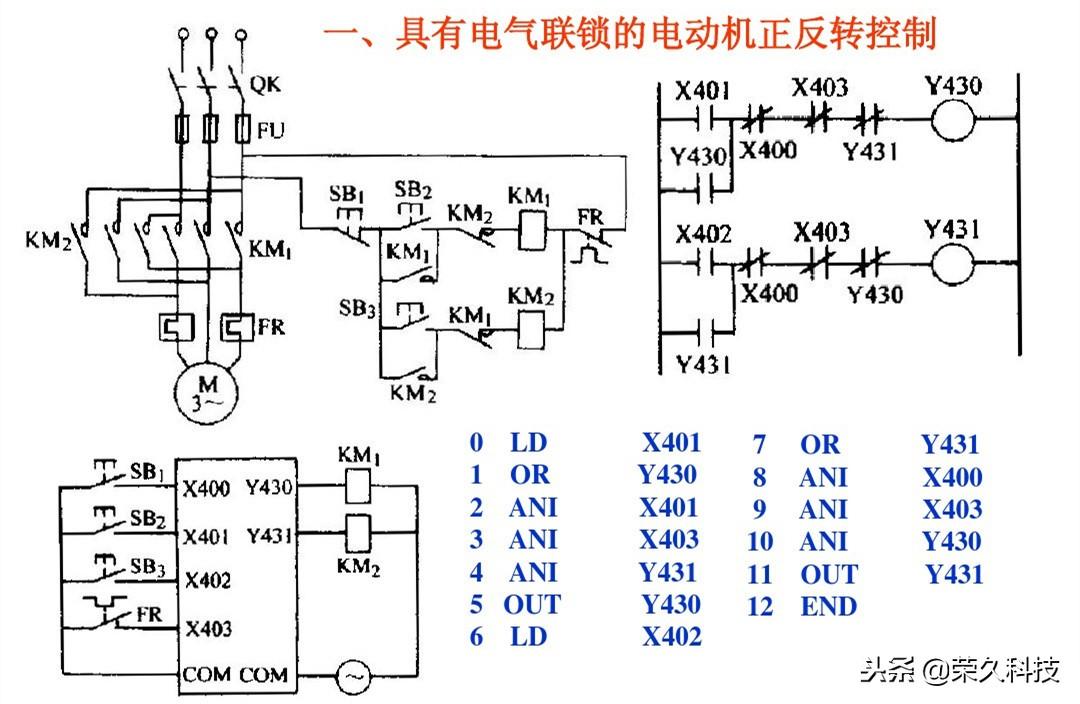

2、异步电动机正反转控制线路

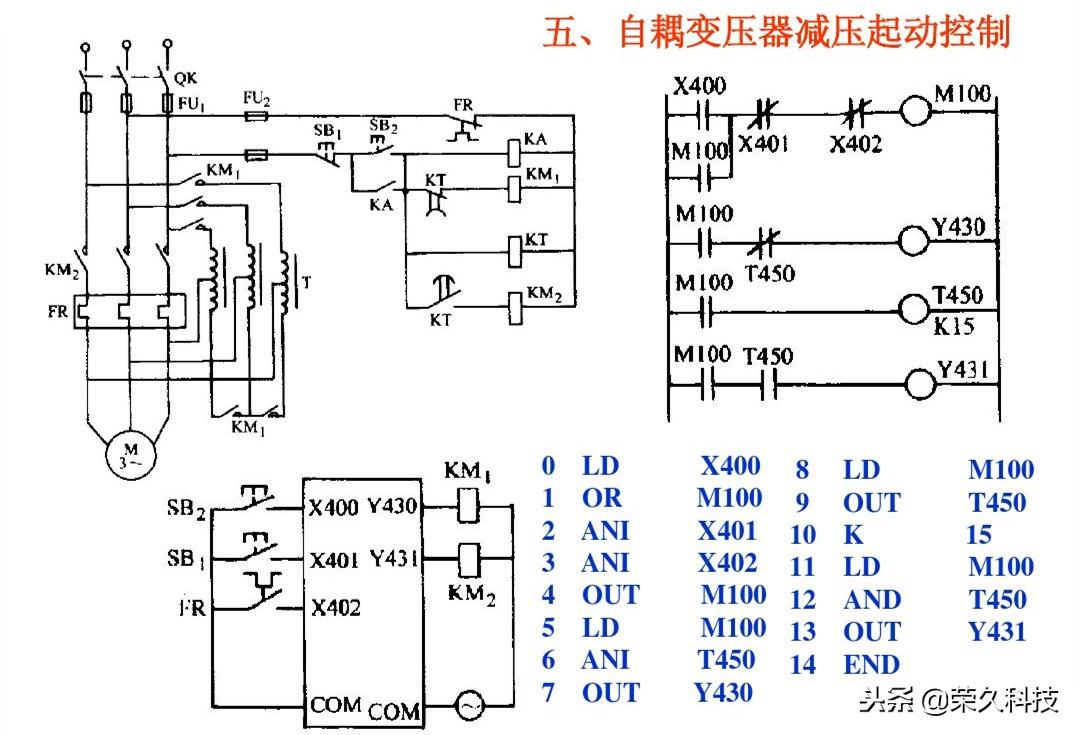

3、异步电动机降压起动控制线路

三种降压起动方式的优缺点：

（1）、串起动电阻起动的优点 ：结构简单、成本低、动作可靠。

缺点：消耗电能。

适用场合：要求起动平稳的中小容量电动机以及起动不频繁的场合

（2）、自耦变压起动的优点 ：对电网电流冲击小，功率损耗小。

缺点：价格较贵，体积较大，且是按照非连续工作制设计制造的，不允许频繁操作。

（3）、星三角起动的优点 ：定子绕组星型接法时，起动电压为直接采用三角型接法时的1/3，起动电流为1/3，因而起动电流特性好。

缺点：起动转矩也相应下降为三角型接法的1/3，转矩特性差。此线路适合轻载或空载的场合。

4、异步电动机制动控制线路

可编程控制器基础知识

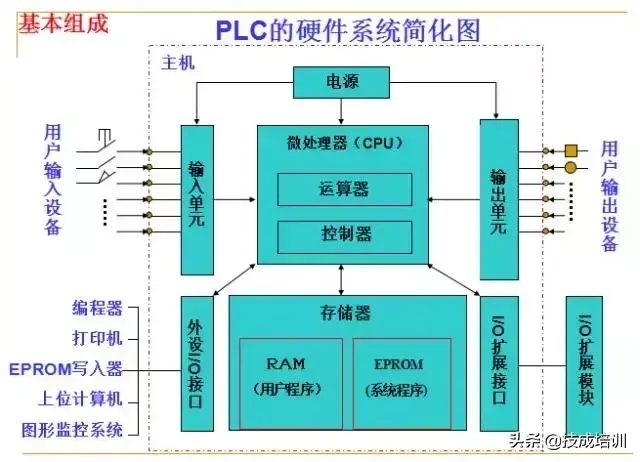

一、PLC基本结构

二、PLC基本工作原理

三、PLC编程语言

三菱FX-2N可编程控制器

一、FX-2N简介

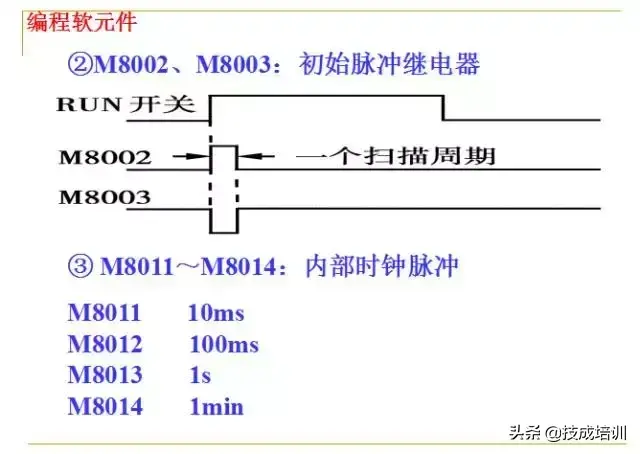

二、FX-2N编程软元件

三、FX-2N基本逻辑指令

四、FX-2N定时器及计数器编程

五、FX-2N实例

六、FX-2N步进控制

七、FX-2N应用指令编程

简介：FX-2N系列PLC是 由电源、CPU、存贮器和输入/输出器件组成的单元型可编程控制器，而且AC电流、DC输入型的内装DC24V电源作为传感器的辅助电源。功能强大，可进行逻辑控制、开关量控制、模拟量控制，并进行各种功能运算、传送、变址寻址、移位等。
