国产plc电动机断相保护

在国产plc故障发生时，三相异步电动机的电源有时出现断相，如果有两相电断开，国产plc电动机处于断电状态，只要注意防止触电事故，通常是没有危险的。但是如果只有一相电断开，国产plc电动机是可以运行的，但国产plc电动机的输出转矩很小，运行时容易产生烧毁电动机的事故，因此要进行国产plc断相保护。

国产plc电动机断相保护

通常星形连接电动机的中性点对地电压为零，当发生断相时，会造成零电位点存在电位差，从而使继电器KA吸合，使控制回路的接触器线圈断电，从而切断主回路，进而使电动机停止转动。

图所示是欠电流继电器断相保护原理图。图中使用3只继电器，当没有发生断相事故时，欠电流继电器的线圈带电，其常开触点闭合，电动机可以正常运行；而当有一相断路时，欠电流继电器的线圈断电，从而使接触器的线圈断电，使主电路断电，进而使电动机停止运行，起到断相保护作用。

PLC可编程柜常见的六大问题，值得收藏！

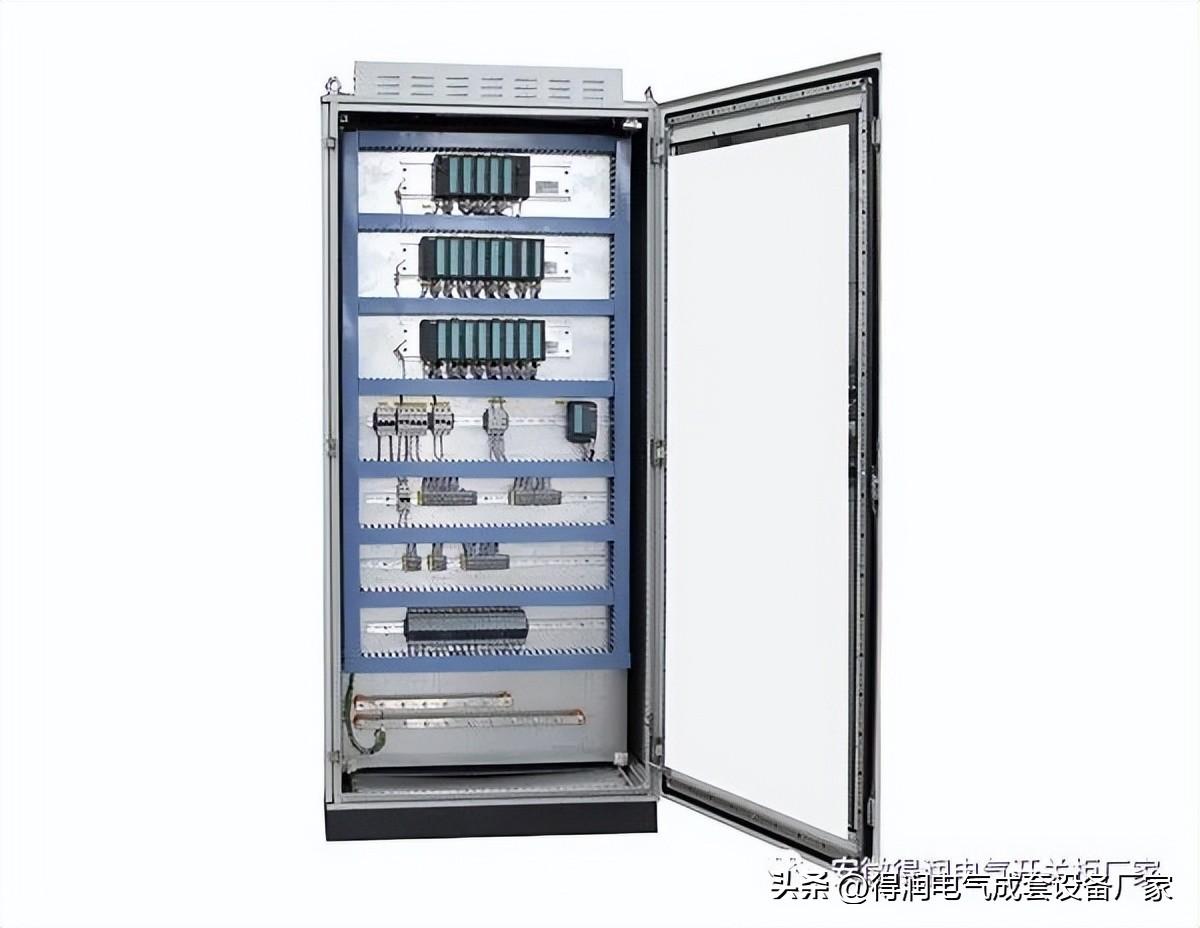

PLC可编程柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全的特点。可以根据实际控制规模参数进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。在PLC工作运行中，经常会遇到几个常见问题，那么这六大问题是什么呢？让我们一起来看看吧！

01

存储器反常

存储器反常报警时，如果是程序存储器的问题，经过从头编程后还是无法解决，这种状况可能是噪声的搅扰引起程序的改变，否则应替换存储器。

02

CPU反常

CPU反常报警时，应查看CPU单元衔接于内部总线上的一切器材。具体方法是顺次替换可能存在问题的单元，找出问题单元，并作相应处理。

03

输入/输出单元反常、扩展单元反常

发作这类报警时，应首要查看输入/输出单元和扩展单元衔接器衔接状况、电缆衔接状况，断定问题发作的某单元之后，再替换单元。

04

不执行程序

（1）输入查看是运用输入LED指示灯辨认，或用写入器构成的输入监视器查看。当输入LED不亮时，可开始断定是外部输入体系问题，再配合万用表查看。如果输出电压不正常，就可断定是输入单元问题。当LED亮而内部监视器无显现时，则可认为是输入单元、CPU单元或扩展单元的问题。

（2）程序进行查看是经过写入器上的监视器查看。当梯形图的接点状况与成果不一致时，则是程序错误(例如内部继电器两层运用等),或是运算部分出现问题。

（3）输出查看可用输出LED指示灯辨认。当运算成果正确而输出LED指示错误时，则可认为是CPU单元、I/O接口单元的问题。当输出LED是亮的而无输出，则可判别是输出单元问题，或是外部负载体系出现问题。由于PLC机型不同，I/O与LED衔接方法的不一样(有的接于I/O单元接口上，有的接于I/O单元上)。所以，依据LED判别的问题规模也有不同。

05

电源重启或复位后，动作停止

这种问题可认为是噪声搅扰或PLC内部接触不良所造成的。噪声原因一般都是电路板中小电容容量减小或元件功能不良所造成的，对接触不良原因可经过轻轻敲PLC机体进行查看，还要查看电缆和衔接器的连接状况。

06

电源短时掉电，程序内容也会消失

（1）首先查看电池是否存在问题。

（2）经过反复通断PLC本身电源来查看。为使微处理器正确启动，PLC中设有初始复位点电路和电源断开时的保存程序电路。这种电路发作问题时，就不能保存程序。所以可用电源的通、断进行查看。

（3）电源的通断总是与机器体系同步发作，这时可查看机器体系发作的噪声影响。由于电源的断开是常与机器体系工作同时出现的问题，绝大部分是因为电机或绕组所发作的强噪声所造成的。

以上就是PLC可编程柜常见的问题，针对不同问题给予正确解决措施。在日常的维护中需要做到定期检查，避免不必要的故障发生。

安徽得润电气作为专注成套开关柜的厂家，拥有专业的生产资质、高标准生产设备，以安全稳定为己任，从源头抓质量，拥有超过15年经验的专业技术团队，为客户提供精湛的技术服务，满足客户的实际需求。
