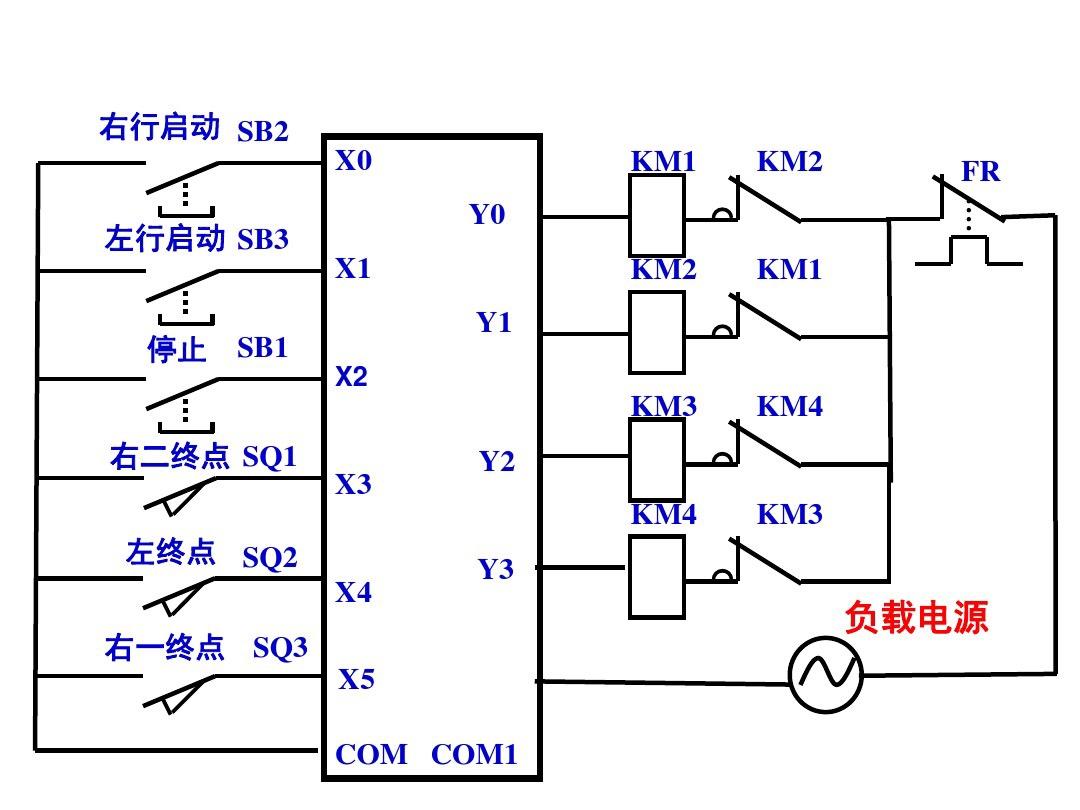

PLC控制的正反转和自动往返电路，由浅入深，老电工带你入门学PLC

维修电工在实际的工作中经常都会接触到PLC和电气自动化控制，相比于继电器控制电路，PLC显得更加的自动化和智能化，其实PLC和电气控制的原理都是相通的，可以相互转换，今天我们就结合3个具体的实际例子来看看电气控制电路是如何转化为PLC控制的：

PLC控制电机正反转的实例讲解，步骤详细的编程讲解

私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！

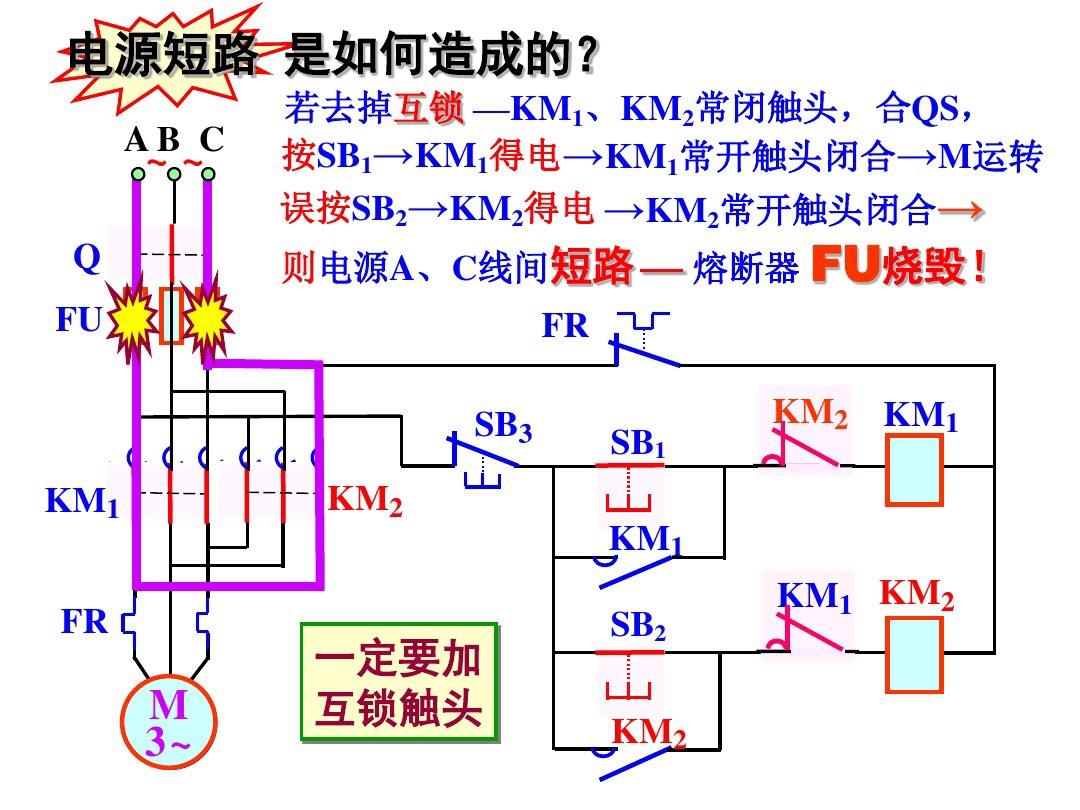

为什么要从电机启停和正反转讲起呢，个人认为这张电路图是一切电气控制的基础，对于初学者熟悉和掌握这张图是必备的，也是我自学plc时做的第一个例子，通过这张图要学会一个理念（启-保-停），也是我们以后深入学习PLC编程的基础。

电路图讲解：从图中应该很简单看出来，当按下SB2，KM1接触器得电，电机正传，KM1常开触点闭合形成自保电路，KM2的常闭触点作为互锁保护，当按下SB1时，电机停止；反转同理。

编程讲解：

新建项目：出现如下界面，

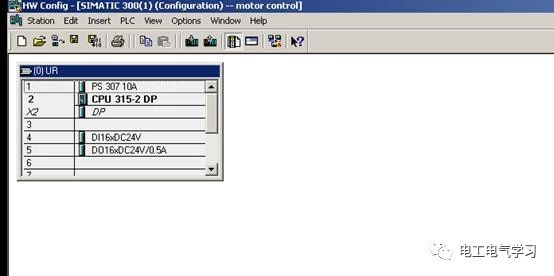

先进行硬件组态，也就是说要将你实际要用的硬件，在这个编程界面中组态出来，要与实际相符，（我们这里没有硬件，我们用的是仿真器），

插入我们所要用的站，这里我插入一个300的系统，

编写变量表

编写程序

启动仿真器

设置PG/PC接口

点击下装硬件和程序，选择整个站下载，当然也可以分别下载硬件和程序

将仿真器中的CPU拨到run，同时建好你要监控的变量，

这样就可以进行仿真。
