PLC编程，程序里出现双线圈会怎样？实例演示运行结果

·有PLC的朋友发信息问我PLC的时候，经常听说程序里边不能出现双线圈。什么是双线圈？出现双线圈会怎么样？比如有这样一段程序，比如q零点零的括号，那就是一个线圈，不能出现双线圈。比如这里出现一个q，零点零一个线圈，下面又出现一个q，零点零的线圈，那就是双线圈。

为了演示下面再加一个也就是多个线圈。当然只有两个道理，这个道理也一样。就来试验一下，程序执行的时候会出现什么样的后果。按照电工的思维，这个程序也就是说i零点一接通的时候，q零点零会输出，i零点二接通的时候，q零点零也会输出，i零点三接通的时候，q零点零也会输出。理解会是这样，但实际运行的时候会不会出现这样一个结果。

·而看prc是实物，它里边程序就是这样一个程序编写的这样一个程序，下载了禁区。看这个按钮，黄色按钮接的是按零点一，绿色按钮接的是按零点二，红色按钮接的是按零点三，也就是按哪个按钮，哪个程序里边哪个点就会接通。按下i零点一，q零点零会不会输出？看这里，i零点一有输入，但是q零点零并没有输出，接收器是没有吸合，在q零点零上接了个接收器。

·再按这个按零点二，看有输入但是没有输出。就是按这两个按钮，q零点零并没有输出。按这个二零点三试试，q零点零输出接触器吸合，松开以后不输出。也就是这样给它变成，最后一个是按下去以后q零点零会输出，上面两个就不输出是吧？这是什么原理？

这个其实和prc的工作原理说其实有关。也就是要学prc编程的，必须要知道说prc是什么样的工作原理。

·比如说prc在课程当中讲了，直接程序的时候分为三个阶段，第一个阶段叫输入采样阶段。当prc进入运行模式以后，首先就进入输入采样阶段。进入输入采样阶段以后，prc会扫描硬件这些端子上，也就是爱零点零，爱零点一，零点二，零点三这些所有的端子上，这些状态。也就说当按下按钮，比如爱零点一这个按钮按下去了，当然爱零点一这里就有了输入。

·有输入的话，这个状态就是一，没有输入的话没有按按钮，没有输入这个状态就是零，它会将i零点零到i是零点七包，然后i.0到i1.3将所有的这些是1还是0的都存入到一个叫输入影像存储区的地方，也就是一个存主页的这个存储存储进去以后，进入下一个阶段开始执行程序。

执行程序的时候是从左到右，从上往下的是这样执行的。比如说一开始扫描i.0一扫描i0.1。那么比如说i0.1这个按钮是按下的按钮，那么这里就从输入影像存储区里边调取状态是一，接通以后qq.0那他就是一，那这个时候q0.0上面接的线并不会输出，会将这个一写到输出影像存储区当中。

那等到执行完程序到第三个阶段以后，再一输出，那到这里以后他是一，他写到输出影像存储区当中。那往下直行到这里以后，发现这里是没有接通，他是零，是零这里没有接通。q0.0那他又是零了，把0又写进去了写进去，以后也就说原来是一又写成零了。

那再往下直行，直行到这里发现这个也没有接通，那这里是零没有接通，那他还是零又给他把零写进去了。所以直行到这里直行完了以后，那输出影像存储区当中q0.0是什么的，结果就是个零是零，到第三个阶段刷新输出，会将输出影像存储区当中q0.0这个结果送到说这个q0.0端子上，这个q0.0的他是零，那他就没有输出。

那如果按下的是0.3按钮，那这个接通，那上面说怎么看？比如扫描到这里以后说这里没接通，说这里是零扫描这里说没接通，他也是零，但是扫描到这里以后他这里是一，这里是一把一写到输出影像存储区当中以后，那进入第三个阶段刷新阶段到刷新阶段的时候，输出是吧，那他是一把他送到q0.0，这个q0.0就输出，咱们看按下去以后他就输出是吧，所以说这个prt执行程序的时候是一行一行往下执行的，从左到右，是不是从上到下一行一行执行的？

所以说这个看上去作为人工的思维想象不可思议，实际prd就是这样执行的。所以说要学 prc编程的要把prc工作过程要掌握，要不然编写的程序可能就不符合要求。比如说像这样出现双线圈以后，那这个程序就没办法执行。当然了这个是西门子s七杠200 smart prt入门的课程，来学习我制作这套手把手带你零技术 prt入门的课程，讲的就是：西门子PLC编程程序里出现双线圈会怎样？实例演示运行结果。

西门子PLCPLC的包括接线、每条指令的使用方法包括编程、有很多编程的实力。可以点击下方这张卡片学习一下这道课程。没有变成软件可以私信我，把这个变成软件的转发给你。

看看如何用PLCSIM仿真两台400CPU的通讯

1、硬件组态

新建一个项目在SIMATIC Manager中插入两个S7-400站，打开HW Config界面进行硬件组态，站点配置如下图：

图 1 －1＃站点硬件组态

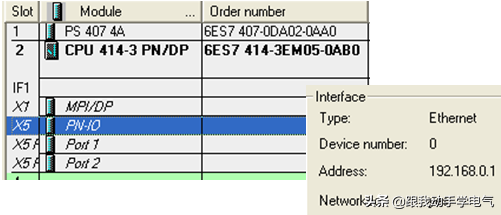

图1表示1＃站点，包含电源和CPU 414-3PN/DP，IP地址192.168.0.1；

图 2－2＃站点硬件组态

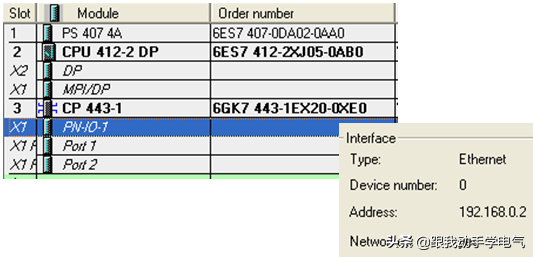

图2表示2＃站点，包括电源，CPU412-2DP以及CP443-1通讯模块，IP地址192.168.0.2

2. 网络组态

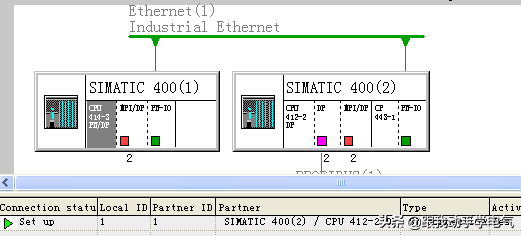

打开Netpro可以看到如图3所示的网络结构图

图 3－网络结构图

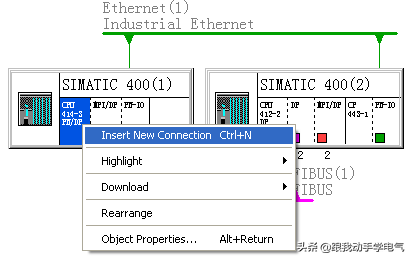

建立两个站点之间的S7连接，单击CPU414-3PN/DP，单击鼠标右键，选择“Insert New Connection”， 如图4

图 4－插入新连接

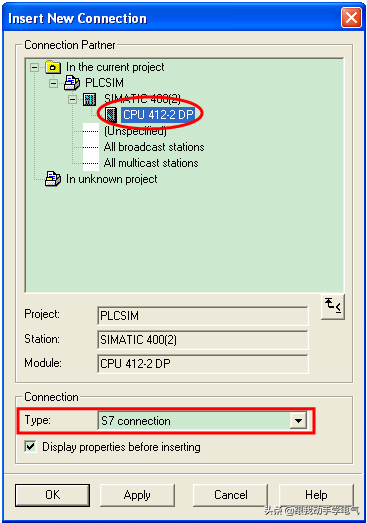

在“Insert New Connection”对话框选择通讯方CPU（Partner），选择连接类型S7 connection（默认选择），如图5

图 5－设置连接类型及通讯对象

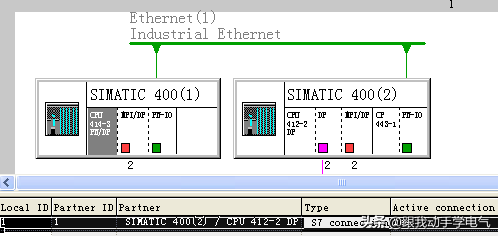

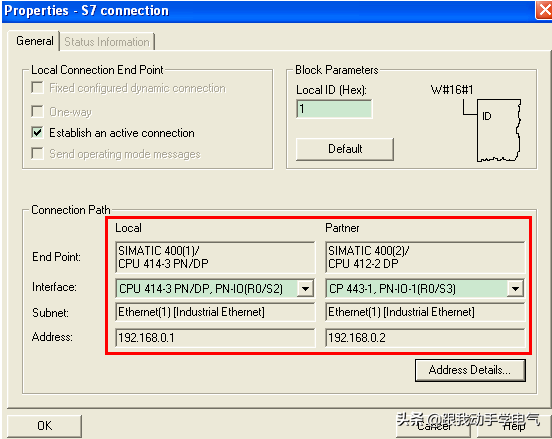

点击“OK”按钮进入“S7 connection ”属性对话框设置如图6，在连接路径“Connection Path”中可以看到通讯双方CPU及通讯接口地址。

图 6－设置通讯接口

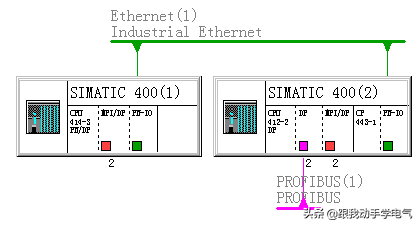

点击“OK”按钮，在网络结构图下方列表中生成S7连接如图7，编译保存完成网络组态。

图 7－完成配置S7连接

3. STEP7编程

S7-400使用标准库系统功能块中的SFB8/9/12/13/14/15，具体信息可参考

《用于S7-300/400系统和标准功能的系统软件》1214574

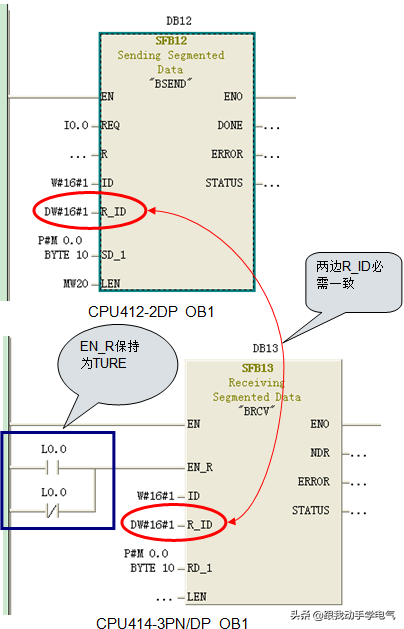

本例程在414-3PN/DP的OB1中调用SFB12，412-2DP的OB1中调用SFB13实现两个PLC之间的S7通讯，通讯长度10个字节，如图8。

图 8－调用S7通讯功能块

4. PLCSIM仿真调试

4.1 启动仿真

在STEP7中启动PLCSIM进入仿真模式。

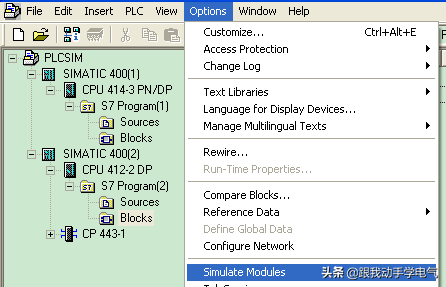

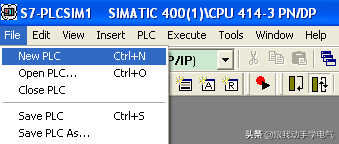

• STEP7 SIMATIC Manager菜单栏Options->Simulate Modules如图

图 9－菜单栏启动仿真器PLCSIM

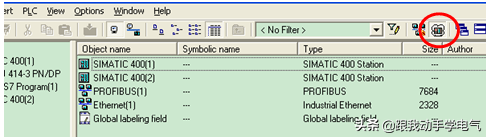

• STEP7 SIMATIC Manager工具栏单击 图标，如图10

图 10－工具栏菜单栏启动仿真器PLCSIM

启动后显示CPU仿真界面S7-PLCSIM1如图11

图 11－仿真器

4.2 下载项目

4.2.1. 选择通讯接口

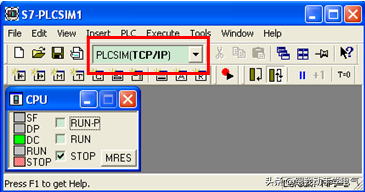

下载项目前先选择正确的PG/PC接口，本例程仿真基于TCP/IP的S7通讯，所以选择PLCSIM(TCP/IP)，如图12。

图 12－设置PG/PC interface

4.2.2. 下载1＃站点

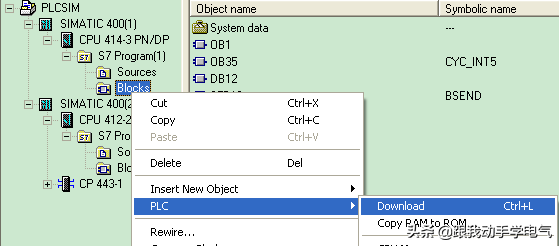

选择下载1＃站点BLOCK到PLCSIM1中如图13

图 13－下载1＃站点

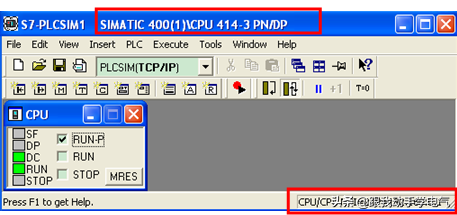

下载完成后如图14在标题栏显示当前模拟的1＃站点CPU414-3PN/DP，状态栏显示CPU可用的接口类型及地址；

图 14－1＃站点仿真器

4.2.3. 下载2＃站点

在下载2＃站点到PLCSIM前，需要再打开一个新的PLCSIM2进程如图15

图 15－新建仿真器

然后重复下载1＃站点的操作步骤，下载2＃站点到PLCSIM2，如图16

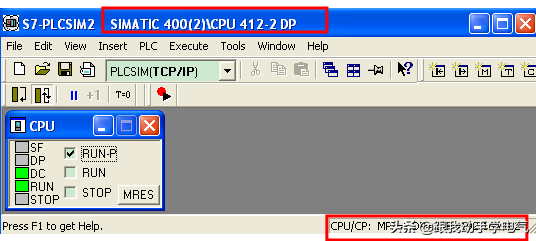

图 16－2＃站点仿真器

4.3 通讯调试

将两个下载到PLCSIM中的站点CPU切换到RUN-P模式，打开Netpro查看激活的连接状态，可以看到连接已经建立成功，如图17

图 17－S7连接状态

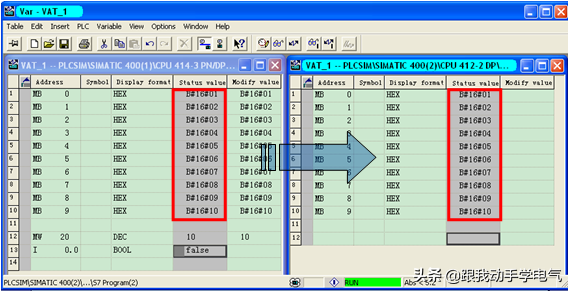

如图18，在两个站点BLOCK中各建一个变量表，1＃站点监控发送缓冲区MB0~MB9，在MW20中设置发送长度10，I0.0由0变1产生上升沿时将数据发送给2＃站点；2＃站点监控接收缓冲区MB0~MB9。

图 18－变量表监控

本文举例描述了如何通过PLCSIM V5.4 SP3仿真两个S7-400 PLC之间基于TCP/IP的S7通讯，对于两个以上的PLC之间的S7通讯仿真，PLCSIM同样支持。除此之外PLCSIM还支持S7-400基于 MPI的S7通讯以及S7-400基于DP的S7通讯的仿真。
