包厢呼叫控制怎样用PLC来实现

SFWR/SFRD 包厢呼叫控制

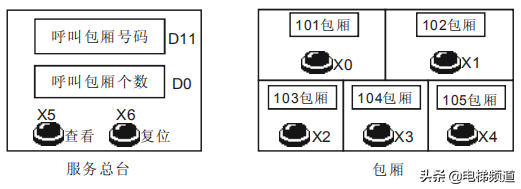

控制要求

任何一包厢按下呼叫按钮，呼叫包厢个数增加 1；按下查看按钮，按从早到晚的呼叫顺序依次查看呼叫的包厢号码，并且呼叫的包厢个数自动减 1，当所有包厢号码都被查看完后，呼叫包厢个数显示为 0。

按下复位按钮，清零包厢记忆数据。

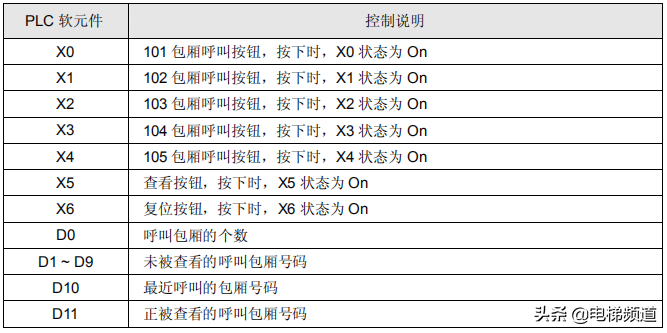

元件说明

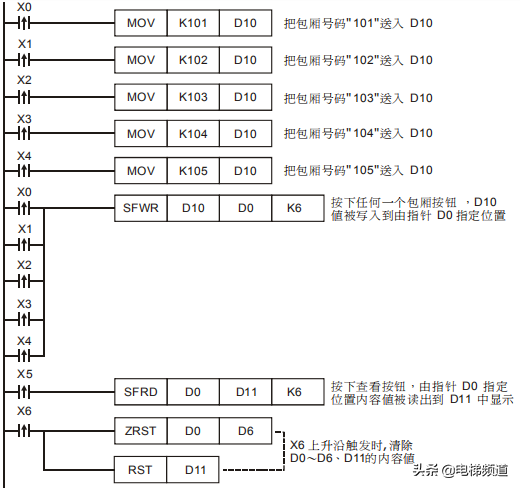

控制程序

程序说明

本程序利用 API38 SFWR 与 API39 SFRD 指令的配合使用，实现先进先出的数据堆栈读写控制。在本例中即是先呼叫的包厢号码先被查看。

按下包厢呼叫按钮，5 个包厢的号码先被暂存于 D10，然后按照呼叫先后顺序被放入数据堆栈D1~D5 中的某个位置。

按下查看按钮，最早呼叫的包厢号码被读出到 D11，而呼叫包厢个数则与指针 D0 对应，利用台达的 TP04 文本显示器可方便的监控 PLC 内部寄存器 D0（呼叫包厢个数）和 D11（即将查看的包厢号码）的数值。

程序最后用 ZRST 和 RST 指令将 D0～D6 及 D11 清零，在 TP04 显示器上呼叫包厢个数和呼叫包厢号码都将显示为 0。

干货!常见的PLC程序实例详解，看完就懂（附图）

十字路口的交通指挥信号灯布置：

一、控制要求

（1）信号灯系统由一个启动开关控制，当启动开关接通时，该信号灯系统开始工作，当启动开关关断时，所有信号灯都熄灭。

（2）南北绿灯和东西绿灯不能同时亮。如果同时亮应关闭信号灯系统，并立刻报警。

（3）南北红灯亮维持 25s。在南北红灯亮的同时东西绿灯也亮，并维持 20s。到 20s 时，东西绿灯闪亮，闪亮 3s 后熄灭，此时，东西黄灯亮，并维持 2s。到 2s 时，东西黄灯熄灭，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。

（4）东西红灯亮维持 30s。南北绿灯亮维持 25s，然后闪亮 3s 后熄灭。同时南北黄灯亮，维持 2s 后熄灭，这时南北红灯亮，东西绿灯亮。

（5）以上南北、东西信号灯周而复始地交替工作状态，指挥着十字路口的交通，其时序如下所示。

二、PLC 接线

三、定义符号地址

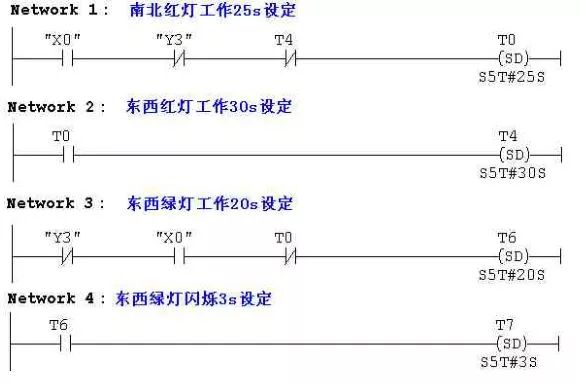

四、梯形图程序

三层楼电梯控制

电梯的上升、下降由一台电动机控制；正转时电梯上升、反转时电梯下降。各层设一个呼叫开关（SB1、SB2、SB3）、一个呼叫指示灯（H1、H2、H3）、一个到位行程开关（ST1、ST2、ST3）。

一、控制要求：

（1）各层的呼叫开关为按钮式开关，SB1、SB2 及 SB3 均为瞬间接通有效

（即瞬间接通的即放开仍有效）。

（2）电梯箱体上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向呼叫均无效，简称为不可逆响应。具体动作要求，如下表。

（3）各楼层间有效运行时间应小于 10S，否则认为有故障、自动令电动机停转。

多种液体自动混合装置的 PLC 控制如图所示为三种液体混合装置，SQ1、SQ2、SQ3 和 SQ4 为液面传感器，液面淹没时接通，液体 A、B、C 与混合液阀由电磁阀 YV1、YV2、YV3、 YV4 控制，M 为搅匀电动机，其控制要求如下：

1.初始状态

装置投入运行时,液体 A、B、C 阀门关闭，混合液阀门打开 20s 将容器放空后关闭。

2.起动操作

按下启动按钮 SB1,装置开始按下列给定规律运转：

①液体 A 阀门打开，液体 A 流入容器。当液面达到 SQ3 时，SQ3 按通，关闭液体 A 阀门，打开液体 B 阀门。

②当液面达到 SQ2 时，关闭液体 B 阀门，打开液体 C 阀门。

③当液面达到 SQ1 时，关闭液体 C 阀门，搅匀电动机开始搅拌。

④搅匀电动机工作 1min 后停止搅动，混合液体阀门打开，开始放出混合液体。

⑤当液面下降到 SQ4 时，SQ4 由接通变断开，再过 20s 后，容器放空，混合液阀门关闭，开始下一周期。

3.停止操作

按下停止按钮 SB2 后，要将当前的混合操作处理完毕后，才停止操作（停在初始状态）

参考程序：

霓虹灯广告屏控制器的设计

用 PLC 对霓虹灯广告屏实现控制，其具体要求如下：

该广告屏中间 8 个灯管亮灭的时序为第 1 根亮→第 2 根亮→第 3 根亮→…→第 8 根亮，时间间隔为 1s，全亮后，显示 10s，再反过来从 8→7→…→1 顺序熄灭。全灭后，停亮 2s，再从第 8 根灯管开始亮起，顺序点亮 7→6→…→1，时间间隔为 1s，显示 20s，再从→2→…→8 顺序熄灭。全熄灭后，停亮 2s，再从头开始运行，周而复始。

参考梯形图程序：

设计程序，使两个气缸顺序动作，其顺序为:A1B1B0A0。

（一）气控回路

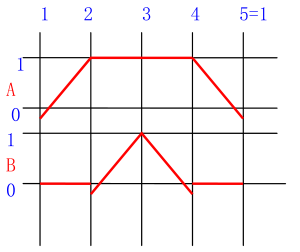

(二)位移-步骤图

（三）I 型障碍信号分析

（四）PLC 接线

（五）定义符号地址

（六）梯形图程序

自动售货机的 PLC 控制

如下图所示的自动售货机示意图，其工作要求如下：

1.此售货机可投入 1 元、5 元或 10 元硬币。

2.当投入的硬币总值超过 12 元时，汽水按钮指示灯亮；当投入的硬

币总值超过 15 元时，汽水及咖啡按钮指示灯都亮。 3.当汽水按钮灯亮时，按汽水按钮，则汽水排出 7s 后自动停止，这段时间内，汽水指示灯闪动。 4.当咖啡按钮灯亮时，按咖啡按钮，则咖啡排出 7s 后自动停止，这段时间内，咖啡指示灯闪动。 5.若投入硬币总值超过按钮所需的钱数(汽水 12 元，咖啡 15 元)时,找钱指示灯亮,表示找钱动作,并退出多余的钱。

参考答案：
