PLC一键启停顺序启动5个输出-逆停
上期推送“欧姆龙和西门子一键启停PLC编程方法图解 看完秒懂！”这篇文章可点击下面“了解更多 ”获取。
根据这个网有提出的问题，我专门编写一个这样程序，内容：5台电机顺序启动Y0.Y1.Y2.Y3.Y4.Y5，间隔5秒，然后停止时间间隔5秒，逆停： Y5.Y4.Y3.Y2.Y1.。

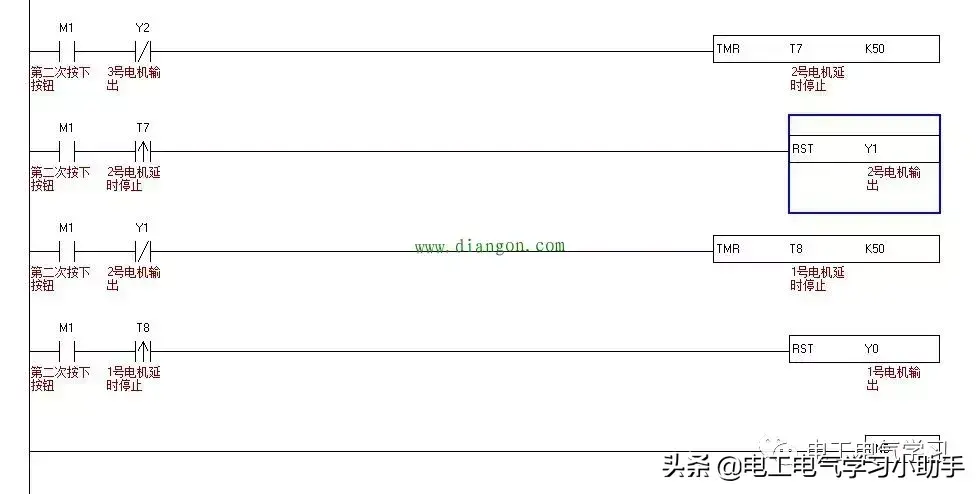

程序编写完成，我截图给分享给大家。为了验证程序实用性，我专门在线仿真一下，我也截图分享给大家。
我用的是台达编程软件，特地加上注释，分享给的大家，方便大家熟悉和后期在自己练习。因为台达编程软件好下载，无需注册码，可以在线仿真。西门子S7-200和200smart无法再线仿真，西门子博图也能在线仿真，但是那个仿真软件需要很高权限。三菱编程软件安装完成后，还需注册码，我考虑到大家水平有 差异，我就直接选了一个既能仿真，也好安装的编程软件。
下次我准备给大家分享台达PLC时间锁的程序编写，因为我们做设备怕遇到老赖，一般编写一个这样程序，到了时间给钱，不给钱就自动停机。
大家想看什么，下面留言，但是需要点赞最多的，酌情考虑分享（点赞最低20个）。
电工学习网独家原创稿件，转载必须注明原文出处及原文链接，违者必究！
推荐阅读：欧姆龙和西门子一键启停PLC编程方法图解 看完秒懂！ 请点击下面“了解更多 ”
3分钟轻松学会一个经典的PLC编程案例：三台电机顺序启动逆序停止
本文给大家分享一个PLC编程中很经典的应用案例，电机顺序启动逆序停止。在实际生产中我们经常会碰到多台电机运行，启动时，后面的电机必须在前面电机启动后才能运行，而停止的时候，后启动的先停止。程序如何编写呢？今天小编就给大家介绍一种简单实用的方法。
控制要求如下：
三台电机通过西门子S7-200SMART SR20 PLC的Q0.0~Q0.2控制，按下启动信号I0.0，每隔5秒顺序启动三台电机，按下停止信号I0.1时每个3S逆序停止3台电机，如果三台电机还没有全部启动完，按了停止按钮则每隔3S逆序依次停止已经启动的电机。
程序如下：

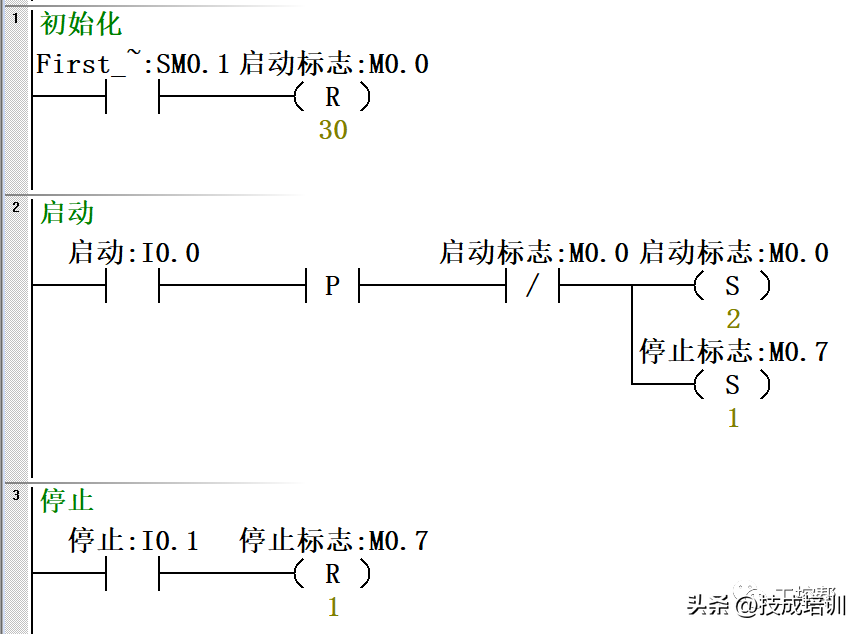

1.先写初始化，清除M区的状态，启动后在没有按停止前按启动按钮无效。
2.启动第一台电机，如果此时按下了停止则接通第九段程序，停止运行。
3.同理启动第二台电机，如果此时按下了停止则接通第八段程序，逆序停止。
4.启动第三台电机：
