EG网关串口连接施耐德M340PLC应用案例
EG网关串口连接施耐德M340PLC应用案例
前言：施耐德M340 PLC广泛应于工业控制领域，是一款性能高，运行稳定的控制器。此次我们要把施耐德M340 PLC通过Modbus-RTU协议使用EG网关连接到EMCP物联网云平台（简称EMCP），实现电脑Web页面、手机APP和微信对施耐德M340 PLC（%M和%MW）寄存器远程监控和读写。
一、准备工作
1.1 物料准备
1、施耐德M340 PLC一台。
2、EG系列网关一台，天线和电源适配器（以下用EG20网关作为实例）。
3、SIM卡一张，有流量，大卡(移动、联通、电信)。
4、水晶头一颗。
5、联网电脑一台
6、电工工具、导线若干。
物料准备如下：
1.2 EG20网关准备工作
我们需要对网关（其他EG系列网关类似，以下均以EG20网关来介绍）连接天线、插上SIM卡（移动/联通/电信流量卡，大卡）或者使用能够上网的网线插入EG20的WAN口、连接12V或24V的电源适配器。
1.3 施耐德PLC准备工作
M340 PLC连接电源，准备一颗水晶头，水晶头的第4个引脚和第5个引脚分别接EG20的485A和485B,如下图所示：
二、施耐德M340 PLC从站创建
第一步：将M340 PLC经编程电缆连接到电脑上，打开Unity pro编程软件，如下图所示：
第二步：先点击【PLC总线】再双击【Modbus端口】，进入Modbus参数设置界面，按下图完成设置(类型选择从站，从站号地址、通讯参数可以根据自己的需求来设置，本案例设置为从站1，通讯参数为9600，8，N，1)。
Modbus参数设置完成后，把修改好的程序下载到PLC中，再打开【应用程序树】，点击【GVL】，将变量进行修改。
这样施耐德 PLC 从站的配置就做好了。
三、EMCP平台设置
在对EMCP平台进行设置之前，首先确认EG20网关和施耐德PLC的RS-485线是否连接无误。
用管理员账号登录EMCP平台www.lfemcp.com （建议使用360浏览器极速模式、谷歌浏览器（Google Chrome）或者支持Chromium内核的浏览器），对EMCP云平台进行设置。登录EMCP后首先进入设备列表显示页面，因为我们未创建任何设备，所以是一个空页面。
3.1 新增EG设备
步骤：点击【后台管理】（只有管理账号才有此权限）→【设备中心】→【EG设备管理】→【+新增】→填写设备信息→点击【保存】。其中，【设备名称】必填，其余选项均可不填。
3.2 远程配置网关
远程配置最主要两个地方需要配置，一是配置网关485通讯参数，二是在平台上创建施耐德PLCmodbus-RTU的设备驱动，下面分步骤对此功能进行讲解。注：网关只有在线后才可以进行远程配置。
3.2.1 绑定网关
步骤：点击【②：网关、仪表管理】→【绑定网关】→填写【SN编号】和【验证码】→【保存并下一步】。
SN和验证码在网关的机壳标签上，SN为12位纯阿拉伯数字，验证码为6位纯大写英文字母。【备注】可以根据需求填写，编辑完成后点击【保存并下一步】。
此时在“网关基本信息中”可以看到绑定的网关是否连接到平台（成功登录平台可以看到“在线”绿色字样，如果不成功则显示“离线”灰色字样，此时请检查网络或网络信号）。
3.2.2 通讯参数设置
我们要使用RS-485和施耐德PLC进行通讯，所以我们要设置EG20网关的RS-485口通讯参数。
步骤：点击【RS485】→填写【波特率】、【数据位】、【数据校验】、【停止位】→点击【保存】。
3.2.3 创建设备驱动
点击RS485后方的【添加驱动】→填写设备驱动信息→【保存】。
基本配置介绍：
【驱动名称】：必填项，自定义即可。
【品牌】、【型号】：必填项，如图所示，分别选择“通用Modbus设备”和“Modbus RTU”。
【设备地址】：必填项，为网关所连设备的Modbus从站地址（范围1-255），此地址必须和PLC设置的从站号一致，所以图中设置为1。
高级配置介绍：
【最小采集时间】：是网关采集设备数据的时间间隔，单位：ms。如设置1000ms，即网关1s采集一次设备数据。
【通讯等待时间】：网关接收通讯数据等待时间。可根据需要进行调整，默认1000ms。
【16位整型】、【32位整型】、【32位浮点型】：是指对应数据类型的解码顺序。如果厂家给的表格没有标明，建议不要进行修改，直接选择默认即可。
【分块采集方式】：0— 按最大长度分块：采集分块按最大块长处理, 对地址不连续但地址相近的多个分块,分为一块一次性读取,以优化采集效率；1— 按连续地址分块：采集分块按地址连续性处理,对地址不连续的多个分块, 每次只采集连续地址,不做优化处理。直接选择默认即可。
【4区16位写功能码】：写4区单字时功能码的选择。直接选择默认即可。
3.3 添加变量
步骤：点击【步骤③：变量管理】→【+添加变量】→填写变量信息→【确定】。
【仪表、PLC】：选择刚才创建的“施耐德M340PLC”驱动即可。
【变量名称】：自定义即可，必填项。
【单位】：自定义即可，选填项。在列表展示时，变量会带上单位展示。
【寄存器类型】：在施耐德M340 PLC中，离散量的输入输出使用的是%M地址，模拟量使用的是%MW地址(Modbus寄存器对应关系可以参考下面案例的采集变量对照表)。
PLC本地寄存器与功能码对应关系如下表，后方为对应的EMCP平台选择的寄存器类型。
PLC内部地址
寄存器类型
%M
线圈（0X）
%M
离散输入（1X）
%MW
保持寄存器（4X）
%MW
输入寄存器（3X）
【寄存器地址】：根据实际变量填写。
【读写方式】：可选择变量的读写方式，根据需求修改。注意离散输入和输入寄存器不能选择“读写”。
【数据类型】：根据PLC设置选择即可。
点击高级配置有如下显示：
【小数位数】：根据需要选填即可。
【死区设置】：根据需要填写即可。更详细的说明请参考后面的“？”帮助。
【采集公式】【写入公式】：根据需要填写即可。更详细的说明请参考后面的“？”帮助。
【状态列表】：可将数值直接与文本映射。如值为“10”，映射字段为“设备故障”，则当采集到变量的值为“10”时，会直接在设备监控和历史报表中显示“设备故障”。
添加完成后变量管理如下图所示，此时可以点击数据【数据测试】按钮检查数据是否正确，减少切换前台看数据的次数。
采集变量对照表
采集变量名称
PLC映射地址
平台寄存器类型
平台寄存器地址
数据类型
流量
%MW0
保持寄存器（4X）
1
浮点型
压力
%MW2
保持寄存器（4X）
3
浮点型
温度
%MW4
保持寄存器（4X）
5
浮点型
缺水告警
%M0
线圈（0X）
1
开关量
溢水告警
%M1
线圈（0X）
2
开关量
照明开关
%M2
线圈（0X）
3
开关量
风扇开关
%M3
线圈（0X）
4
开关量
说明：在案例中直接在PLC程序中为%MW变量赋的值
3.4 报警信息设置
可以根据需要给变量设置报警，当产生报警时，会在电脑网页端进行报警展示，在手机APP和微信进行报警推送。设置步骤：点击需要报警的变量后面的【报警】→【新增】→填写报警信息与条件→【确定】。如下图所示：
3.5 历史报表管理
创建完变量后可以点击“④历史报表管理”根据自己的需求创建历史报表。【历史报表】可以满足不同的应用场景下，来记录历史数据，【历史曲线】是根据报表生成的曲线，方便客户以曲线形式查看变量变化趋势。如下图界面所示：
周期存储：按照固定时间间隔，定时对数据存储记录。
条件存储：当某一变量到达一定条件，对部分数据进行“间隔存储”或“单次存储”。
变化存储：当某一变量变化超出一定范围后（高低限），对部分数据进行单次记录（如：某一数据报警后对关联数据进行记录）。
3.6 画面组态
点击【⑤组态管理】即可进入组态管理界面，此处可以设置数据监控中的展示方式（组态展示或列表展示，默认为组态展示）。可以在此处选择使用组态展示形式来展示对应数据规则。
如下图界面所示：
点击界面中间的组态界面列表后方的【编辑】项，进入编辑页面。通过组态编辑页面我们可以任意绘制图片、文字、数显框、按钮、指示灯、管道、设备等控件，详细功能请参考《EG设备组态编辑使用说明》。
四、实验效果
用户登录EMCP平台（www.lfemcp.com），点击”施耐德M340PLC“设备的图片或设备名称进入设备即可查看、修改相关数据。
如何订购施耐德eocr继电器电缆eocr-fezeocr-ifm420

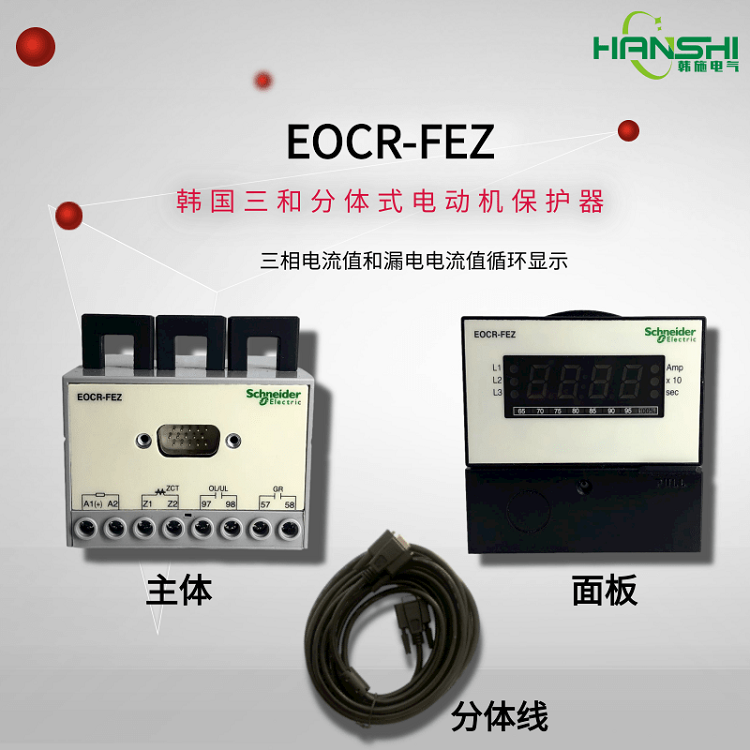

EOCR - FDE、FDM2 或 IFDM 之一作为替代EOCR -FD。是否可使用现有的电缆电缆有CABLE -15-002？
1.替代品为EOCR-FDE时，可以使用现有的CABLE-15-002 (15pin) 。但如现场使用线缆为CABLE-09-002 (9pin) ，则必须更改为CABLE-15-002 。与CABLE-15-XXX (15pin)兼容的产品：FDE、FEZ、FE420、PFZ。

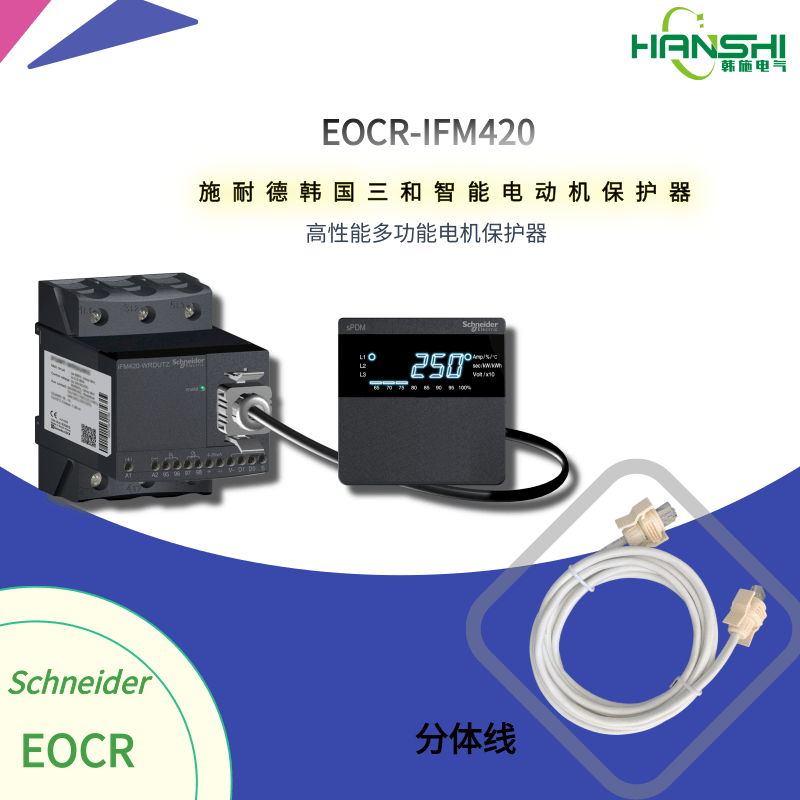

2.更改为FDM2或IFDM 时现有的CABLE-15-002将不兼容。您可以购买电缆CABLE-RJ45-002 (RJ45) 。与CABLE-RJ45-XXX (RJ45)兼容的产品：FDM2、FMZ2、IFDM、IFMZ、IFMS、IFM420、IEOCR-MME。
注意：如何订购电缆

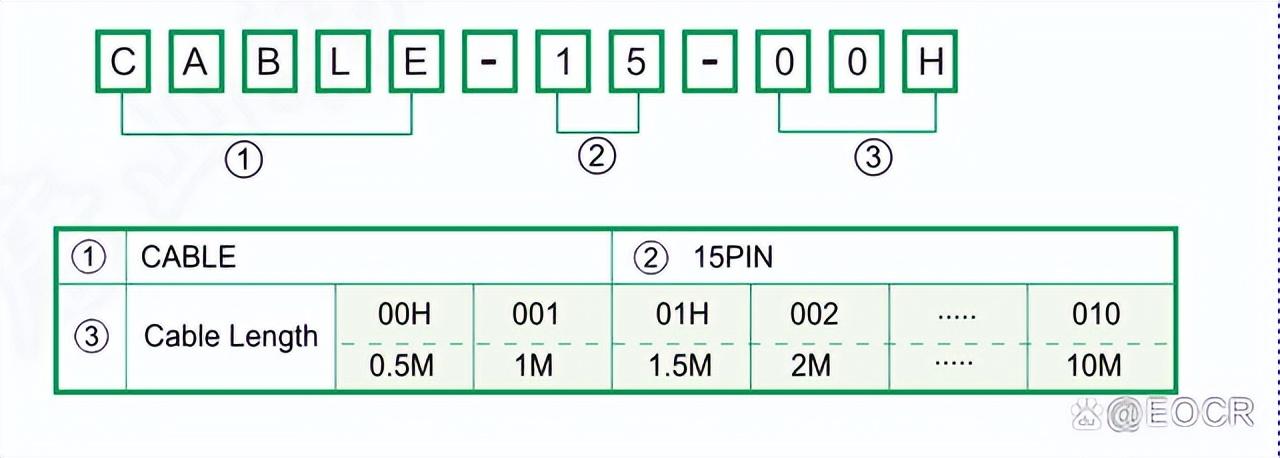

如何订购CABLE-15-XXX

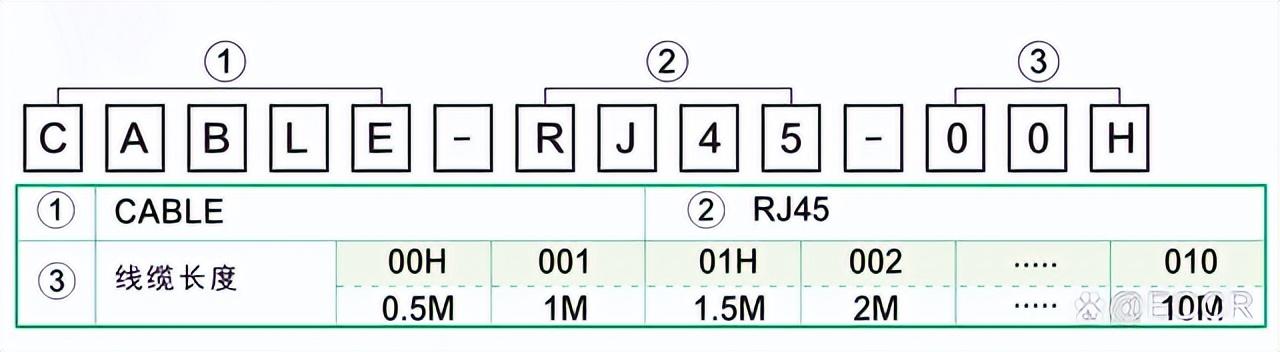

如何订购CABLE-RJ-XXX
* 其他长度的电缆可根据特殊订单提供。
