西门子PLC置位与复位指令图解

本文介绍西门子s7-200 plc的置位与复位，这两个位操作的指令在我们的程序编写中，作用也是很大，它能完成一些，常规常开常闭触点编程无法完成的程序，可以使我们编写的PLC程序条理更加清晰，步骤更加简单。

它们两个在每次使用时99%的情况下都是成对出现的，只要我们在程序一个地方使用了置位，在程序的另一个地方就会用到复位。所以永远都是你等着我，我等着你，只要你要不来我就不老。置位与复位的大体意思就是，置位是对一个位写1（有输出），复位就是写0（没有输出）。下面介绍使用法。

如图1，是西门子s7200 PLC的，启动，保持，停止的控制电路和程序，我们知道右边的这个程序，它是用单纯的常开和常闭的位操作指令编写的，可以完成自锁的功能。大家不太明白的再看一下上一节。但除了以上介绍的，这个自锁功能还能用我们今天讲的置位和复位操作来完成。程序如下。

图2，左边就是使用置位复位编写的PLC程序，感觉是不是比以前编写的程序，清晰简单多了，右边是置位复位操作指令的每一个部分的分解说明，已经写的很明白了就不用讲了。如果还是没看明白就接着往下看，看一看PLC置位复位程序的执行过程就明白了。

如图3，这个是PLC置位复位程序的置位执行步骤：

1，外部常开按钮没有按下时I0.0没有接通，Q0.1置位线圈就没有输出。

2，外部常开按钮按下时I0.0接通，Q0.1置位线圈就有了输出。

3，松开外部常开按钮时I0.0断开没有接通，虽然I0.0已经断开没有了接通，但Q0.1置位线圈依然还是有输出，实现了自锁功能。直到有复位信号时它才会没有输出，这就是置位操作指令的特点。

简单不。接下来看复位的操作。

如图4，这个是PLC置位复位程序的复位执行步骤：

4，外部常闭按钮没有按下时I0.5没有接通，Q0.1复位线圈就没有输出。

5，当外部常闭按钮按下时I0.5接通，Q0.1复位线圈就有了输出。它就会复位置位线圈Q0.1，这样Q0.1就没有了输出。

6，即使外部常闭按钮松开I0.5没有了接通，复位线圈Q0.1依然被固定在复位状态。Q0.1就没有了输出，实现了停止功能。

也很简单。下面大家再来看一下图5。

怎样理解西门子PLC置位和复位指令（超实用）

本文介绍西门子s7-200 plc的置位与复位，这两个位操作的指令在我们的程序编写中，作用也是很大，它能完成一些，常规常开常闭触点编程无法完成的程序，可以使我们编写的PLC程序条理更加清晰，步骤更加简单。

它们两个在每次使用时99%的情况下都是成对出现的，只要我们在程序一个地方使用了置位，在程序的另一个地方就会用到复位。所以永远都是你等着我，我等着你，只要你要不来我就不老。置位与复位的大体意思就是，置位是对一个位写1（有输出），复位就是写0（没有输出）。下面介绍使用法。

本文来源：化工707公众号

图1

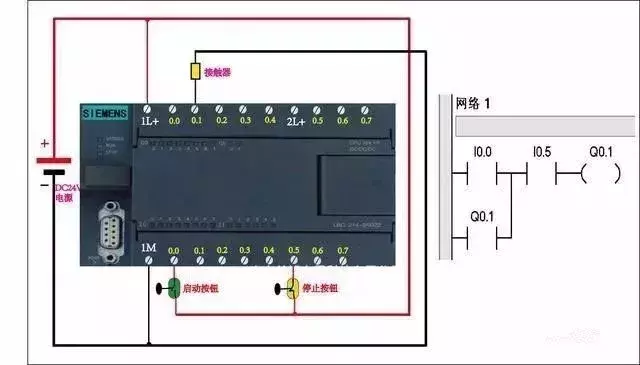

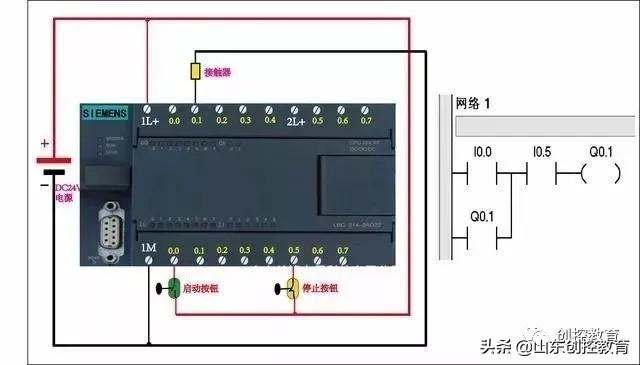

如图1，是西门子s7200 PLC的，启动，保持，停止的控制电路和程序，我们知道右边的这个程序，它是用单纯的常开和常闭的位操作指令编写的，可以完成自锁的功能。大家不太明白的再看一下上一节。但除了以上介绍的，这个自锁功能还能用我们今天讲的置位和复位操作来完成。程序如下。

本文来源：化工707公众号

图2

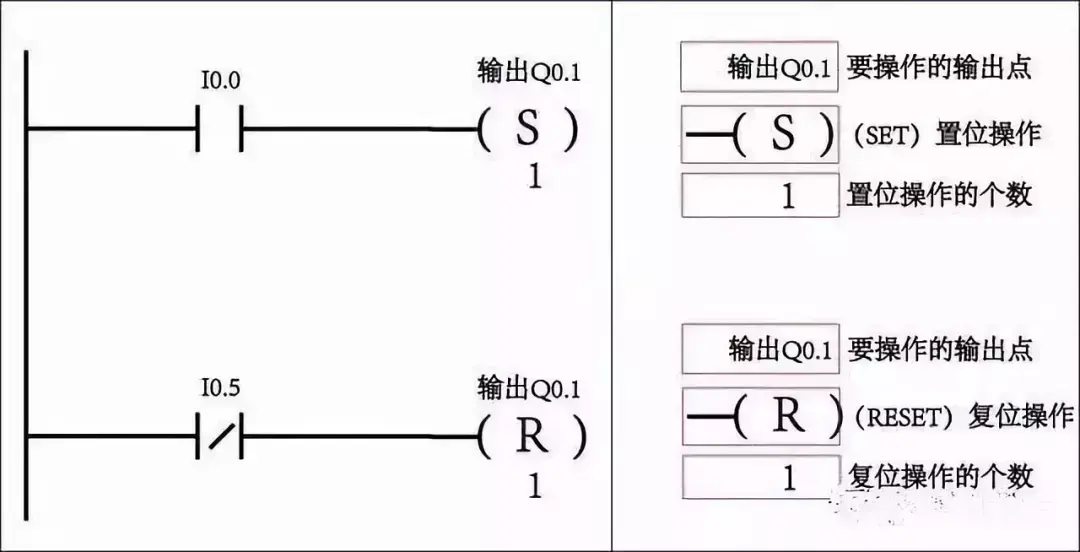

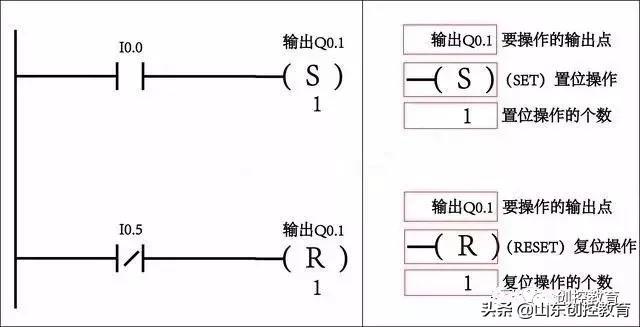

图2，左边就是使用置位复位编写的PLC程序，感觉是不是比以前编写的程序，清晰简单多了，右边是置位复位操作指令的每一个部分的分解说明，已经写的很明白了就不用讲了。如果还是没看明白就接着往下看，看一看PLC置位复位程序的执行过程就明白了。

本文来源：化工707公众号

图3

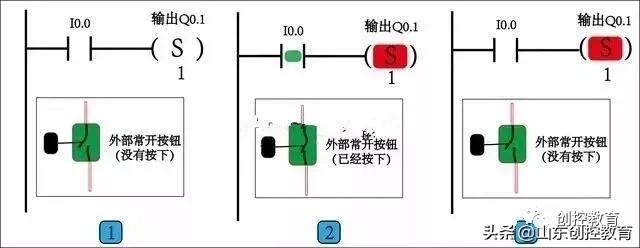

如图3，这个是PLC置位复位程序的置位执行步骤：

1，外部常开按钮没有按下时I0.0没有接通，Q0.1置位线圈就没有输出。

2，外部常开按钮按下时I0.0接通，Q0.1置位线圈就有了输出。

3，松开外部常开按钮时I0.0断开没有接通，虽然I0.0已经断开没有了接通，但Q0.1置位线圈依然还是有输出，实现了自锁功能。直到有复位信号时它才会没有输出，这就是置位操作指令的特点。

简单不。接下来看复位的操作。

本文来源：化工707公众号

图4

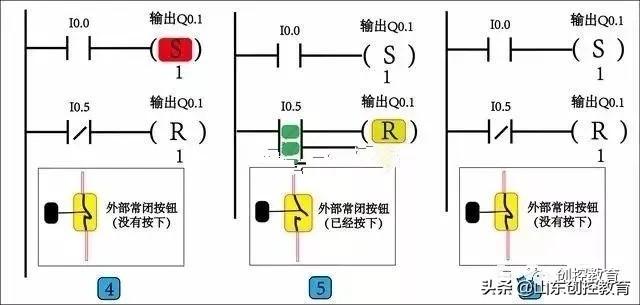

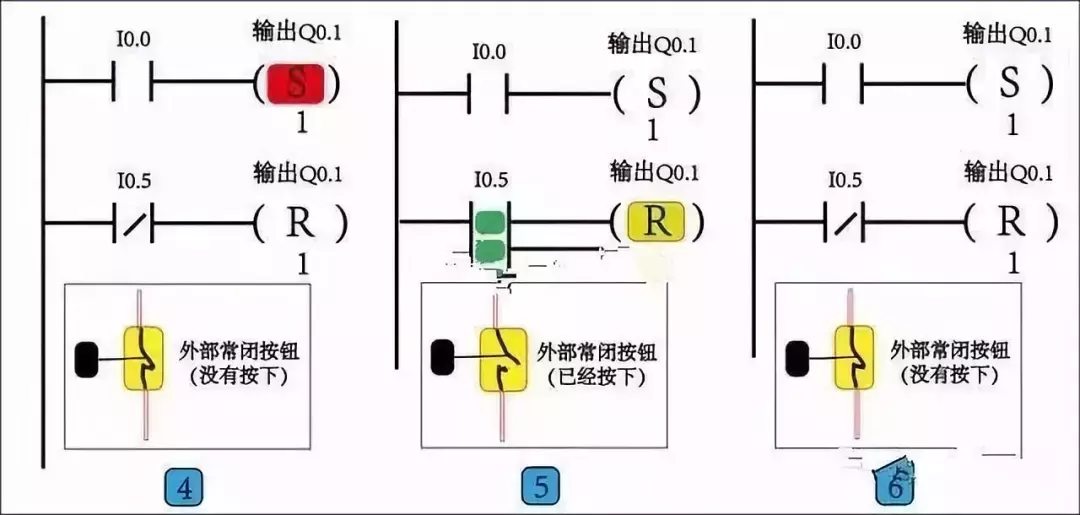

如图4，这个是PLC置位复位程序的复位执行步骤：

4，外部常闭按钮没有按下时I0.5没有接通，Q0.1复位线圈就没有输出。

5，当外部常闭按钮按下时I0.5接通，Q0.1复位线圈就有了输出。它就会复位置位线圈Q0.1，这样Q0.1就没有了输出。

6，即使外部常闭按钮松开I0.5没有了接通，复位线圈Q0.1依然被固定在复位状态。Q0.1就没有了输出，实现了停止功能。

也很简单。下面大家再来看一下图5。

本文来源：化工707公众号

图5

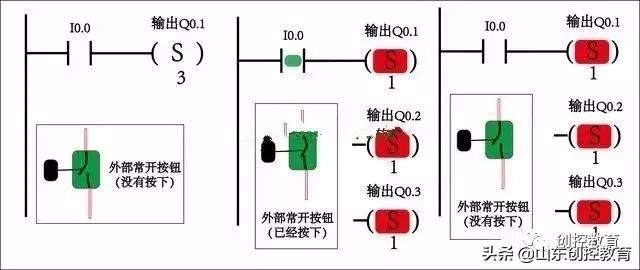

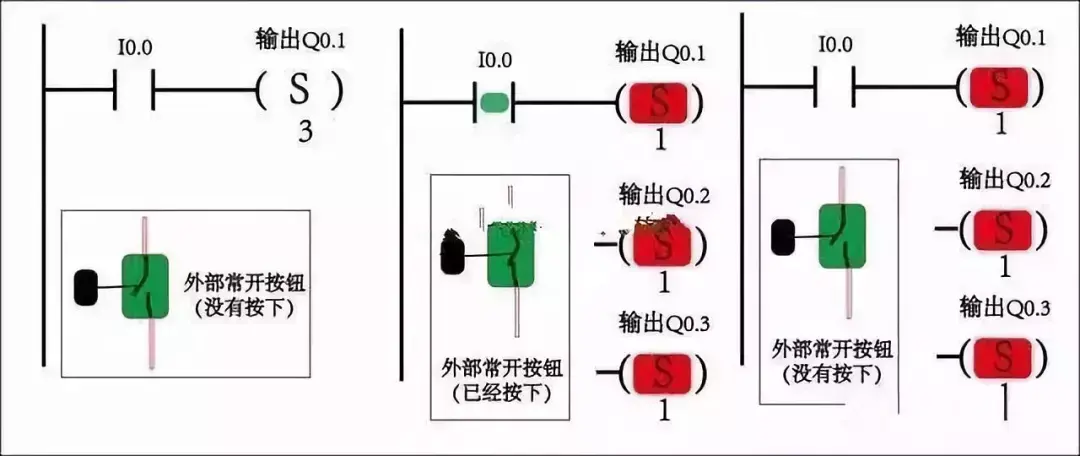

如图5，这张图说明了PLC置位和复位操作指令的，一次性操作多个输出位的使用方法，当置位或复位操作指令的下面的数字是3时，就表示当外部常开按钮按下时，可以一次性置位3个输出点，并一直保持，直到有复位信号产生。

以上就是PLC置位和复位操作指令的基本的使用方法。

本文首发于微信公众号：化工707，一个40W化工从业者都在关注的专业化工信息平台。

关注“化工707”微信公众号，回复“666”，更多精彩内容等你来！
