通过实例玩转三菱PLC之小车往返控制的SFC编程

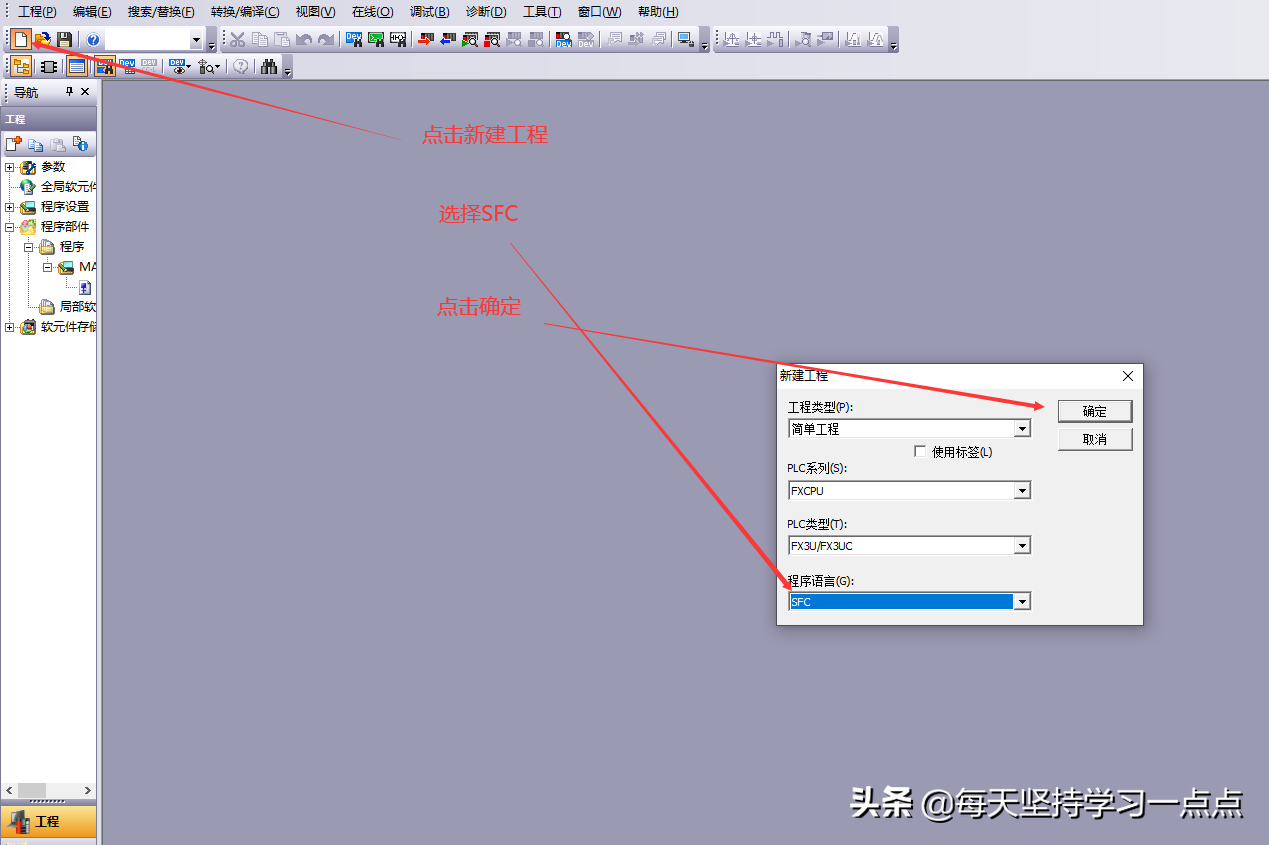

通过一个简单的例子看看三菱PLC的SFC编程，也就是步进顺控程序怎么编程，如下图，在新建项目选择SFC程序类型。

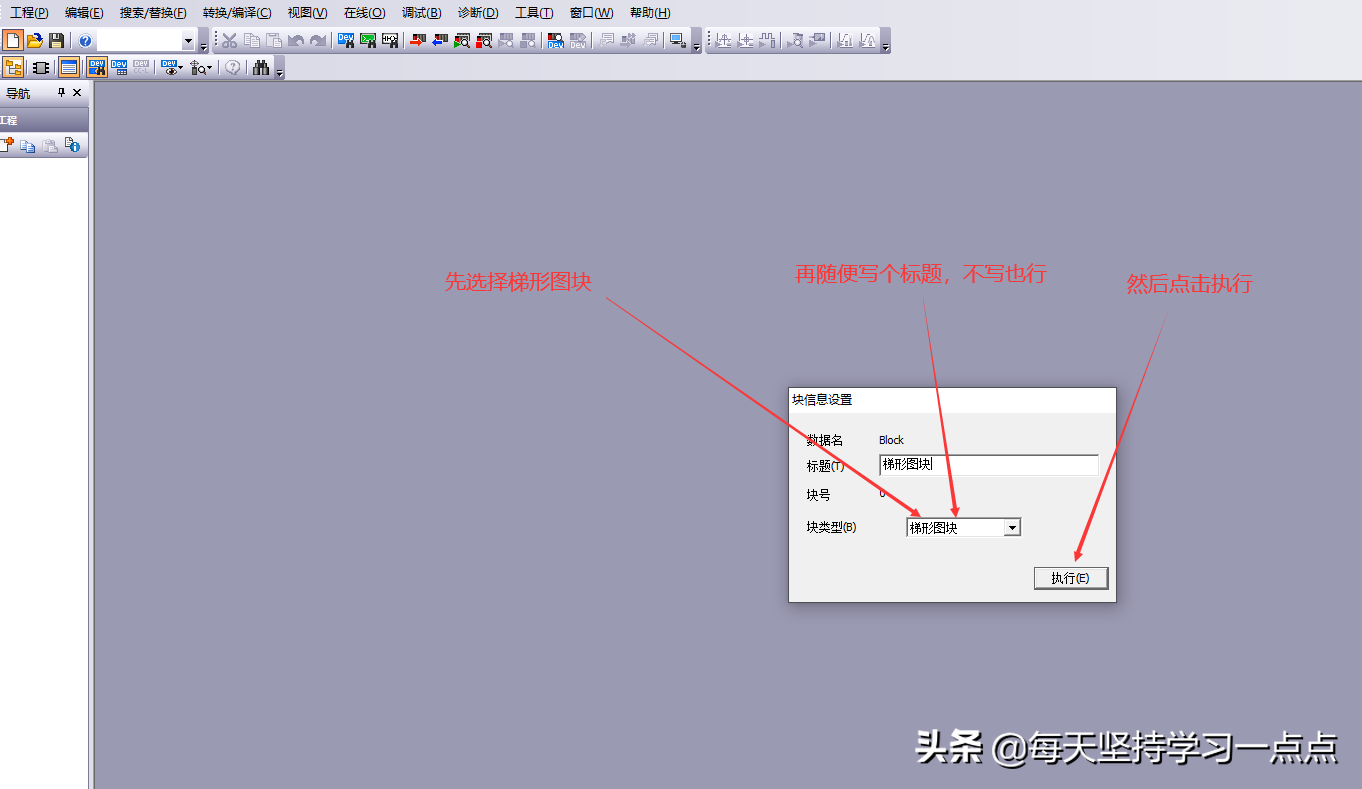

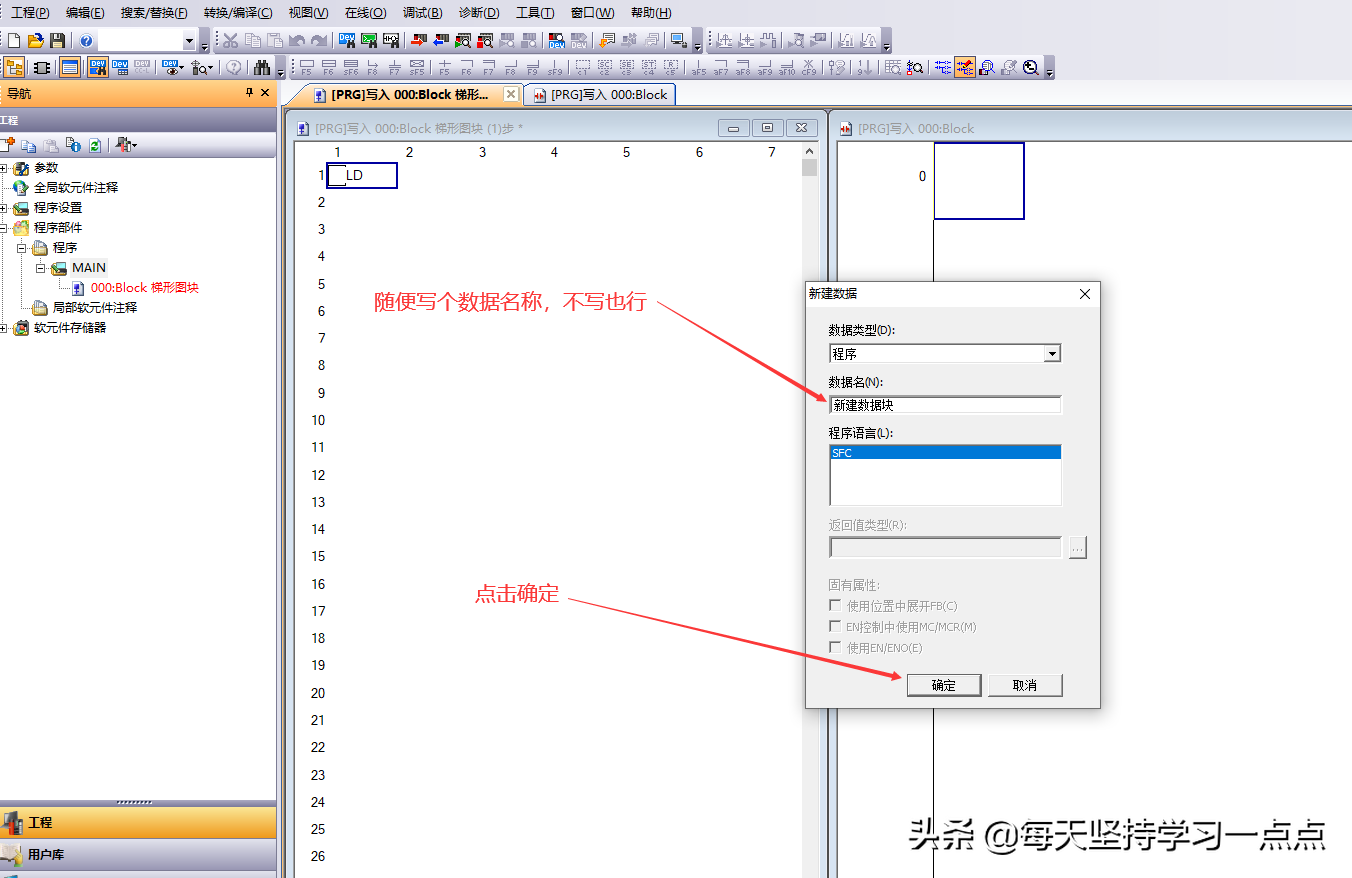

双击块，选择块的类型是SFC还是梯形图块
虽然我们在建项目时已经设定了SFC编程，但在程序中也可以更改为梯形图。如下图所示。
简单介绍到这，下面举个简单的离子来看看怎么编程。
控制要求：运料小车如下图所示，当按下启动按钮，小车在SQ1处，电机正转，小车前进到SQ2处，小车反转后退，后退到SQ1后，小车电机停止转动，小车停止30s后，小车第二次前进到SQ3处，再次返回到SQ1处停止。
根据控制要求：顺序功能图如下图所示：
下面我们来根据顺序功能图来编程：

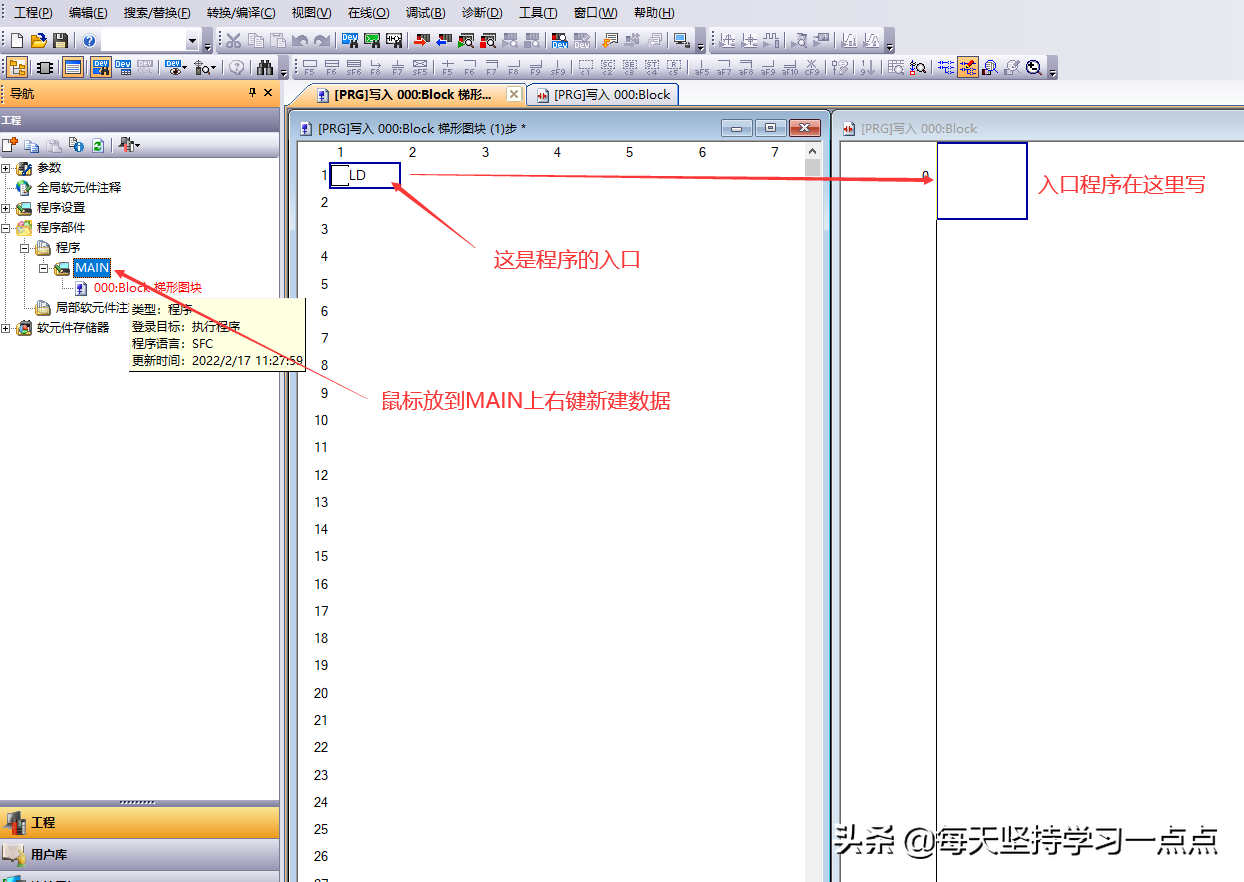

首先选择0#块，设置成梯形图快，双击，编写初始化程序。如下图

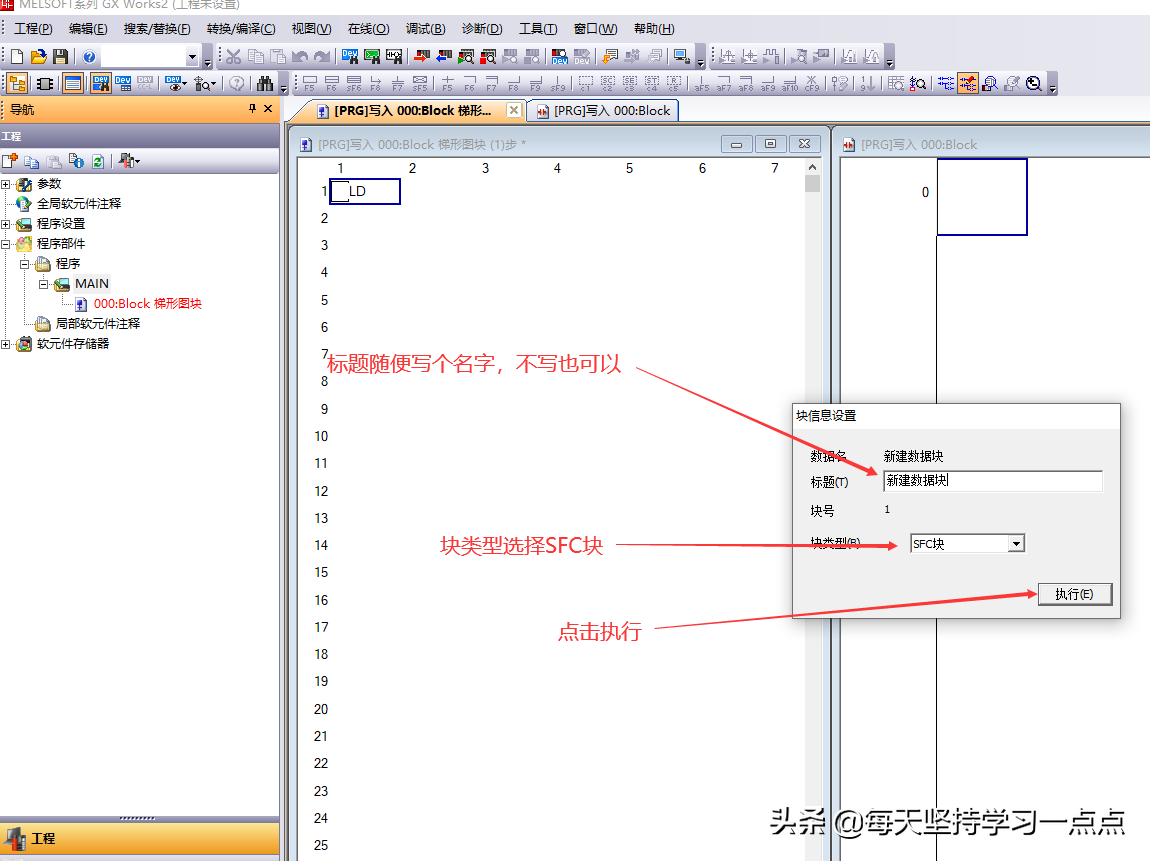

之后选择1#块，设置成SFC块，开始编写SFC程序。

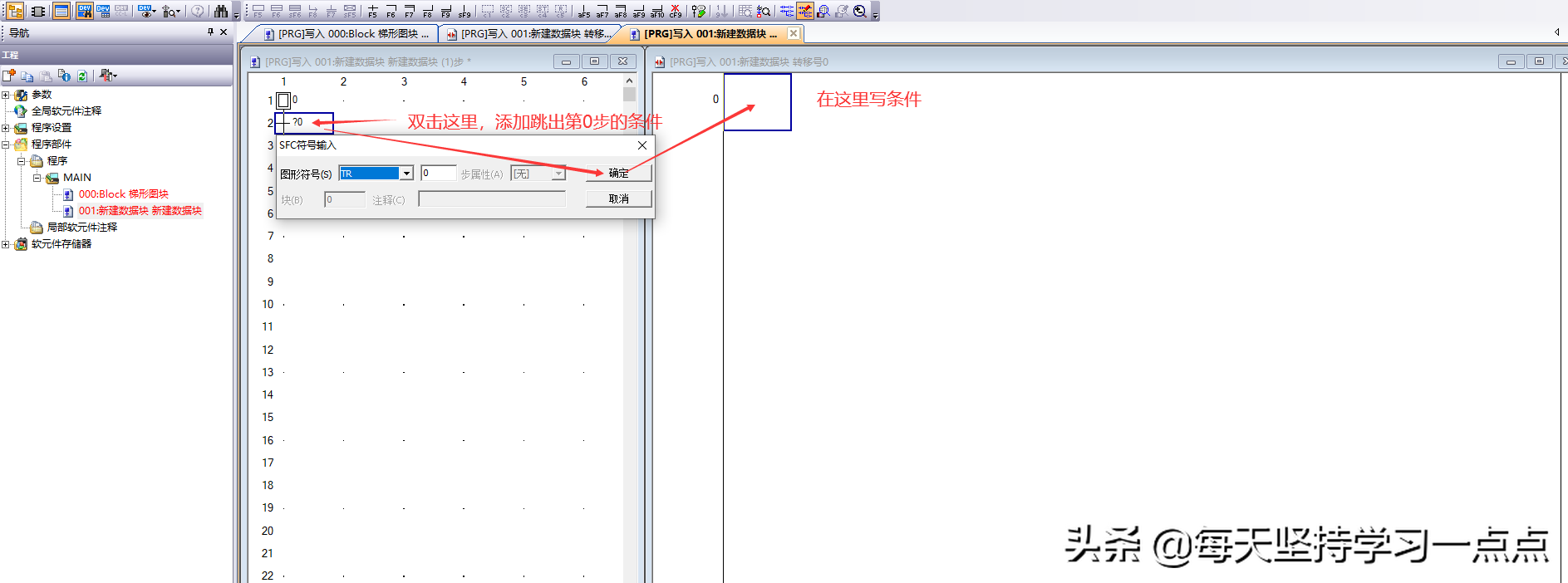

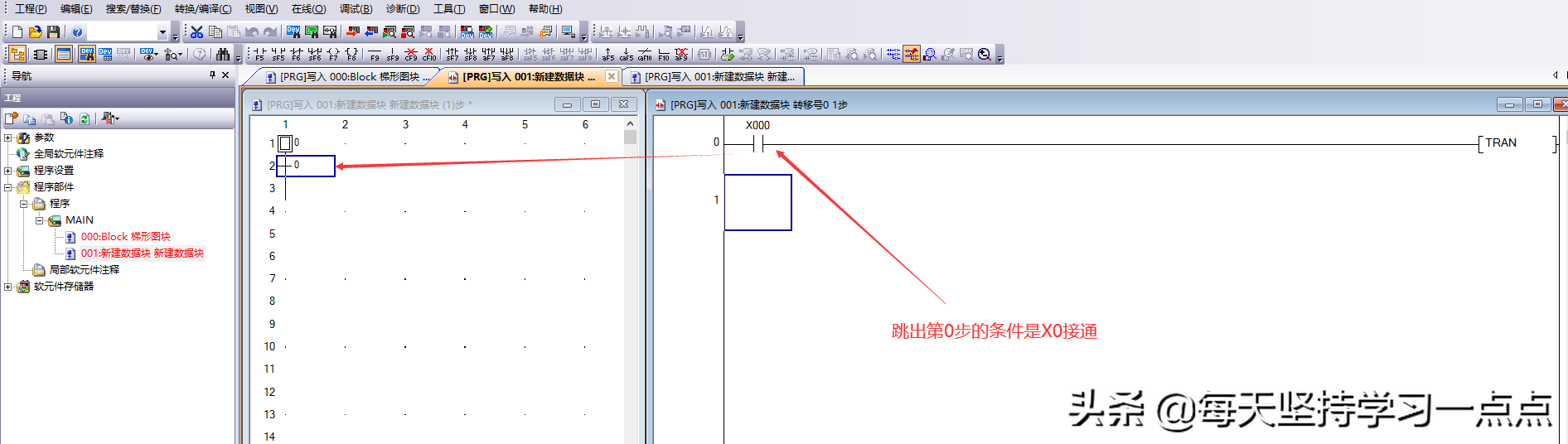

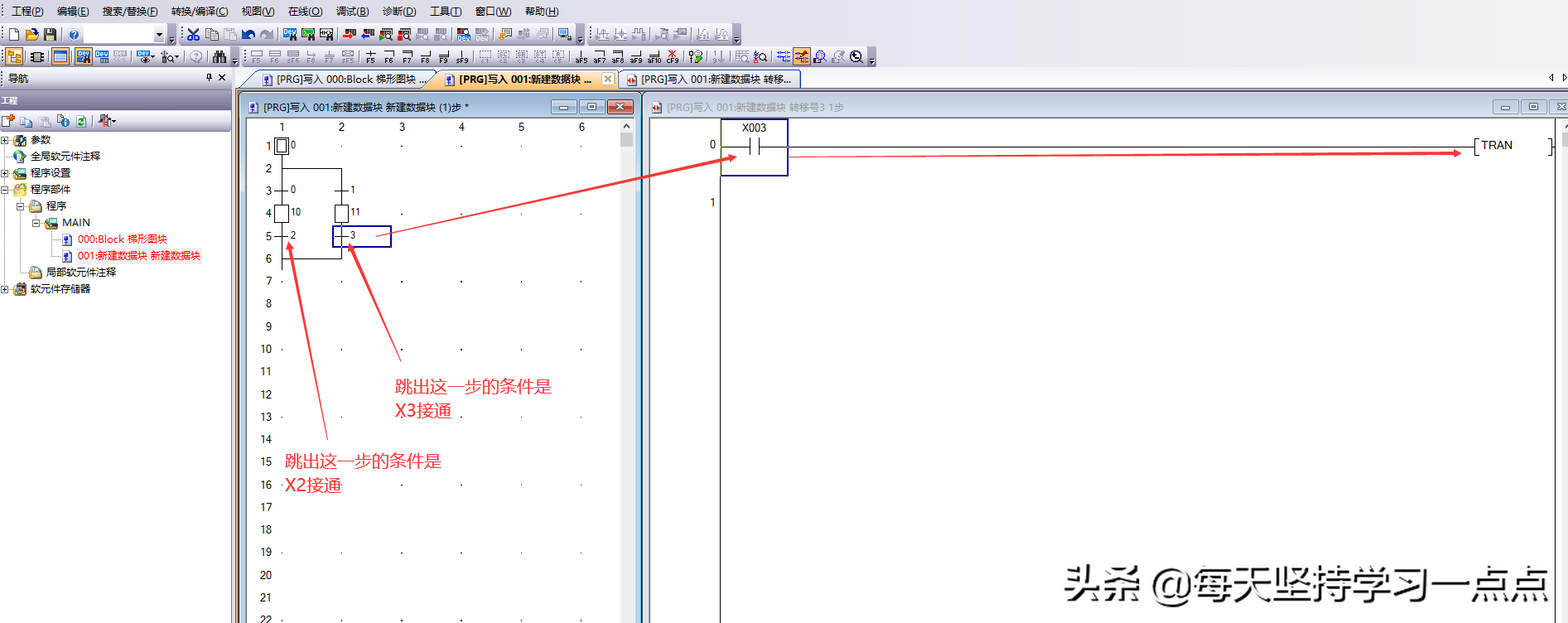

在S0下添加转移条件，并编写转移条件梯形图。如下图所示

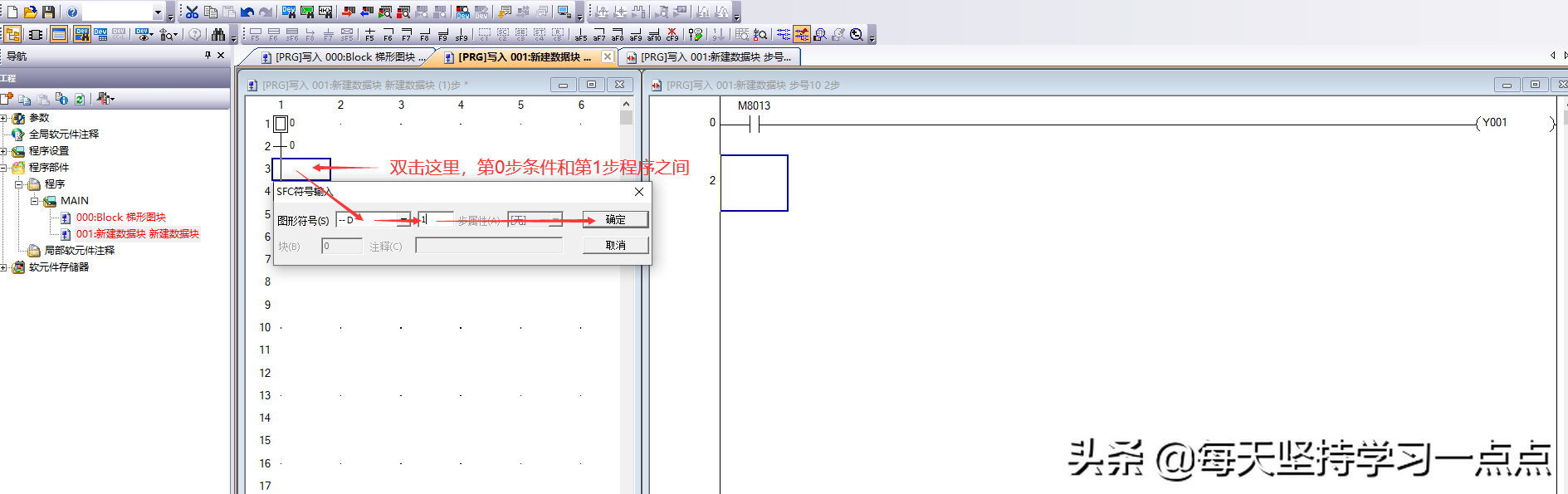

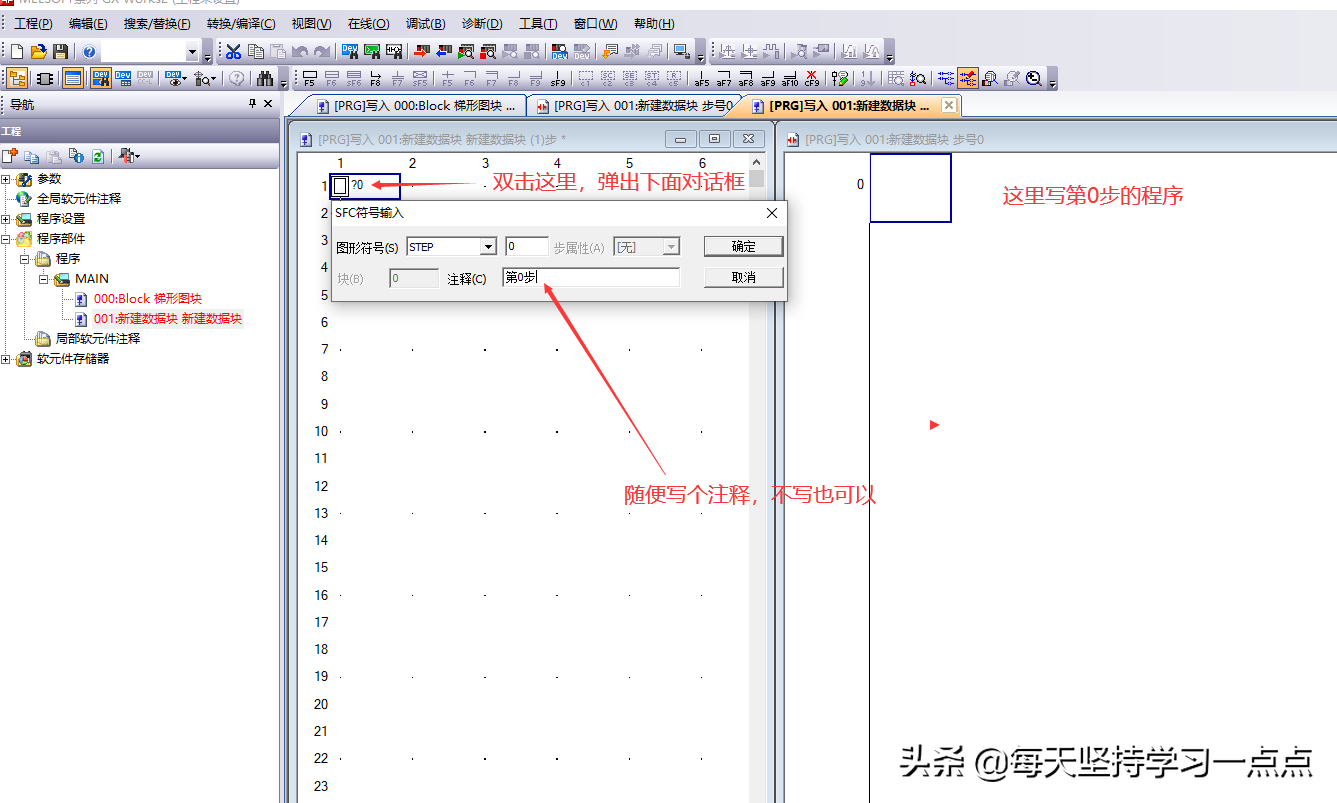

在转移条件下添加步，并设置步号，并编写梯形图，如下图所示

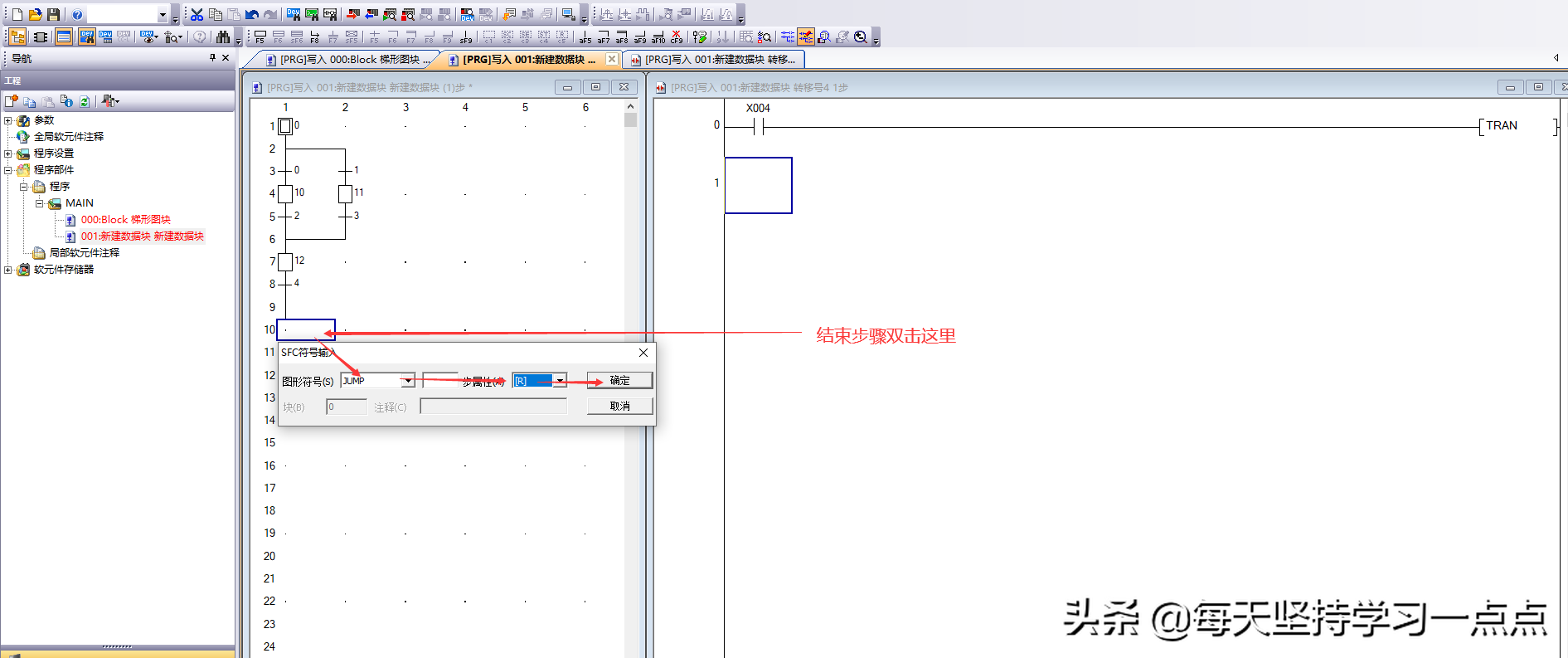

不一一列举了，根据顺序功能图来编写。编完的程序如下所示

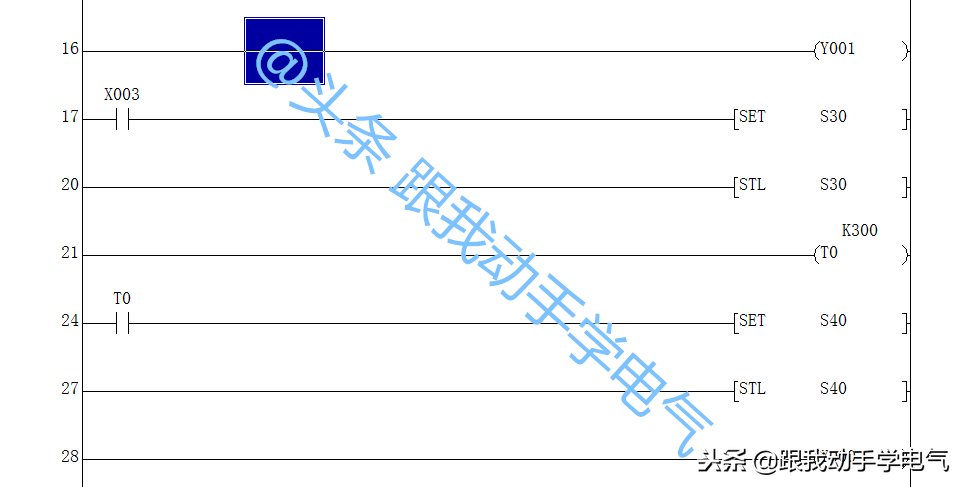

是不是看着很别扭，每一步需要点进去才能开到，没有西门子那么直观，没事，我们可以转换成梯形图，那么就直观了，上图图中已经介绍了怎么转换成梯形图，那么，改变完程序类型的程序如下图所示
下面我做了一个西门子博途GRAPH的程序，大家可以参考下。
西门子可能更直观一些，还是那句话无论是什么品牌的PLC，只是软件有所区别，但本质是一样的，都是用同一个顺序功能图。
写文不易，我的文章都是我亲手编程的，希望大家能支持，给小编点赞、评论及转发。

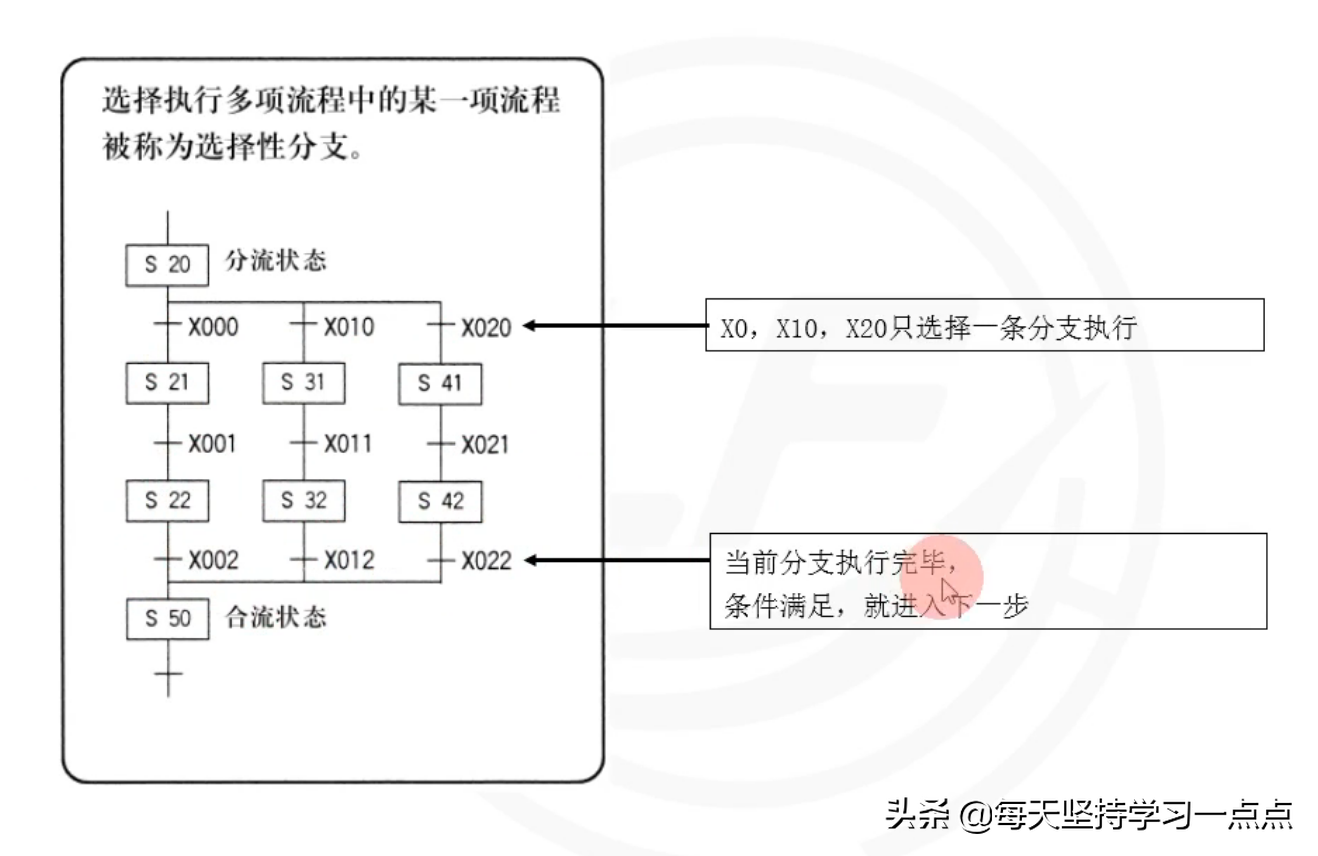

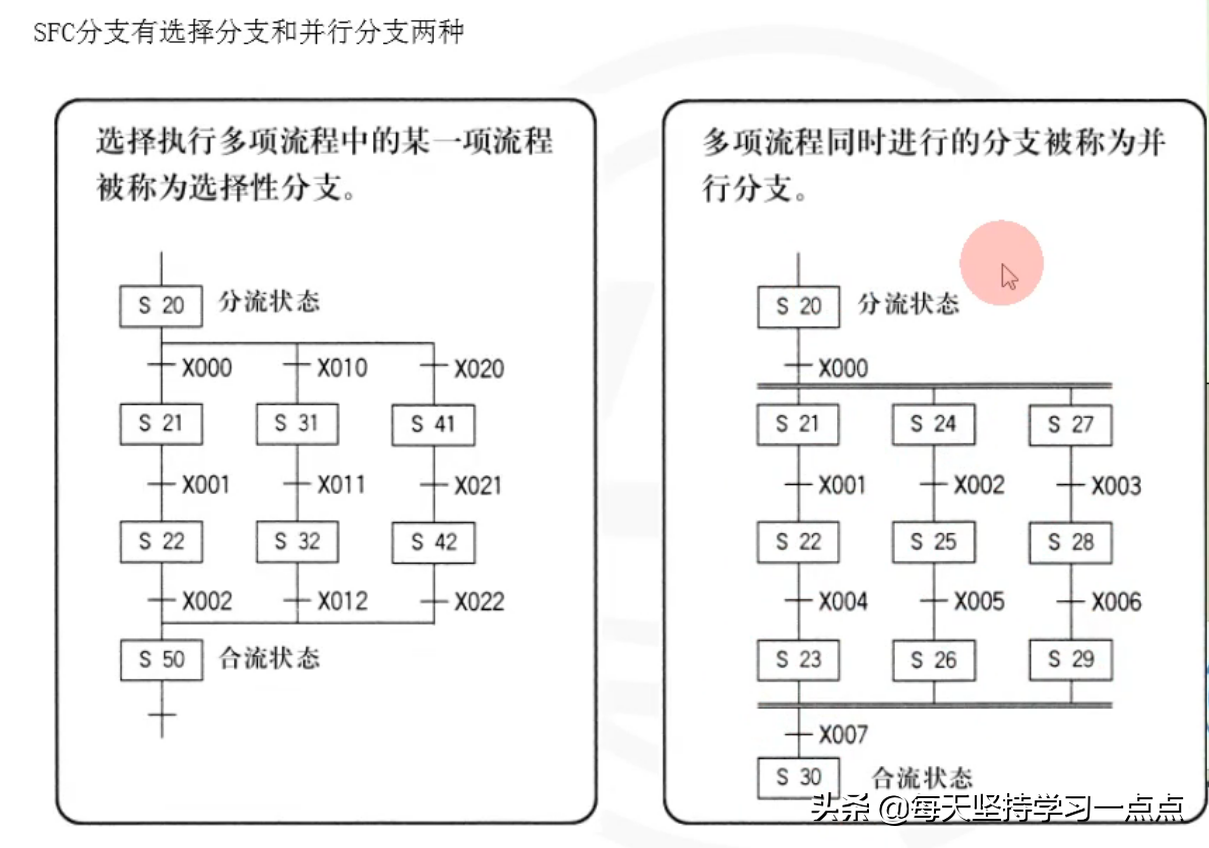

三菱PLC的SFC的选择分支
大部分的工业控制系统都是顺序控制系统，所谓顺序控制系统，通俗来讲，就是在整个控制过程中，确定系统应该先做什么，再做什么，最后做什么，即将整个生产过程按顺序进行步骤化，每个步骤对应一个控制任务，各个步骤之间都有转移方向与转移条件
基于顺序控制系统的任务可以步骤化的特点，各种品牌PLC都开发了与顺控程序有关的指令。而顺序功能图(SFC)亦是顺控程序设计的一种图形语言，用于描述控制流程功能和特性

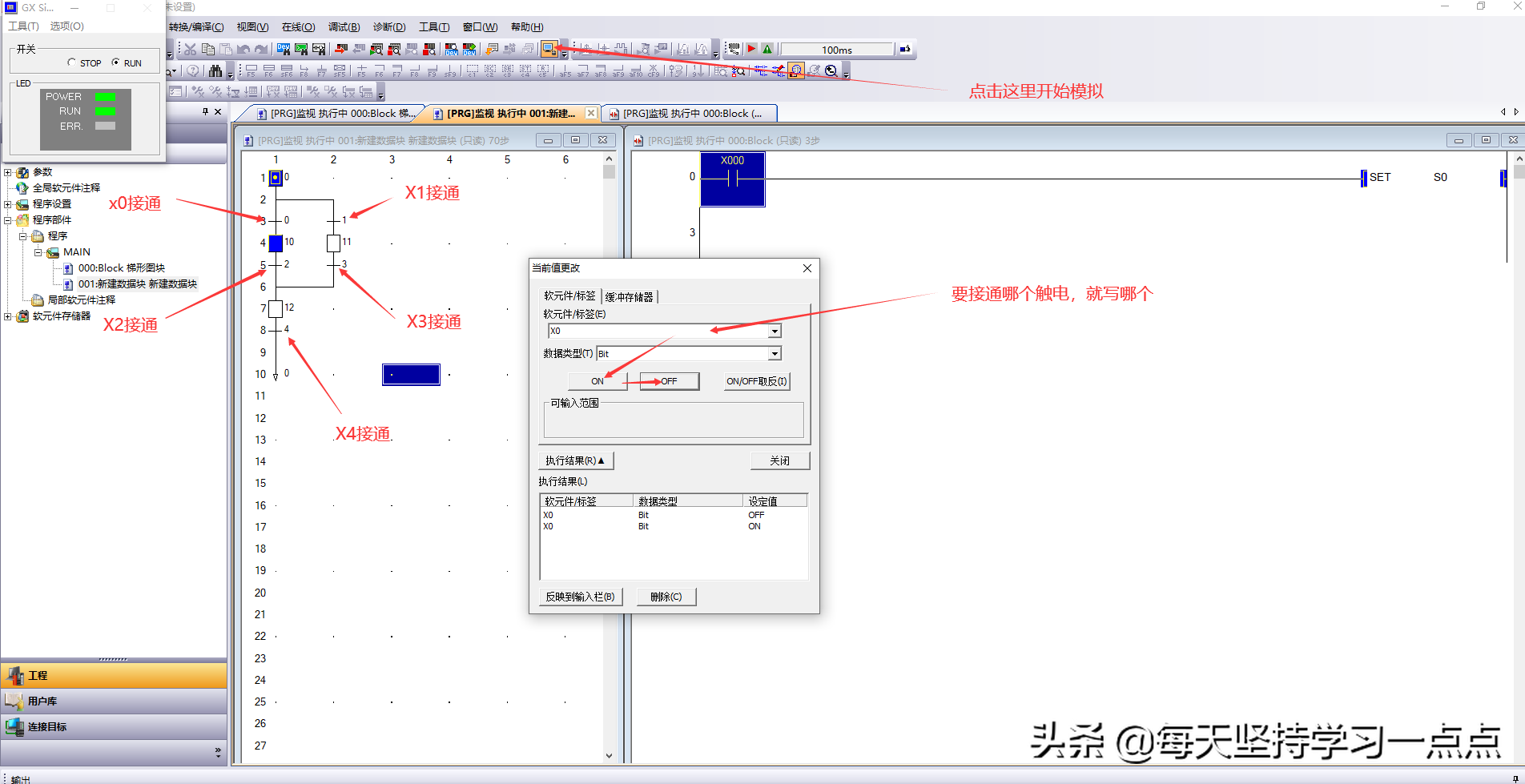

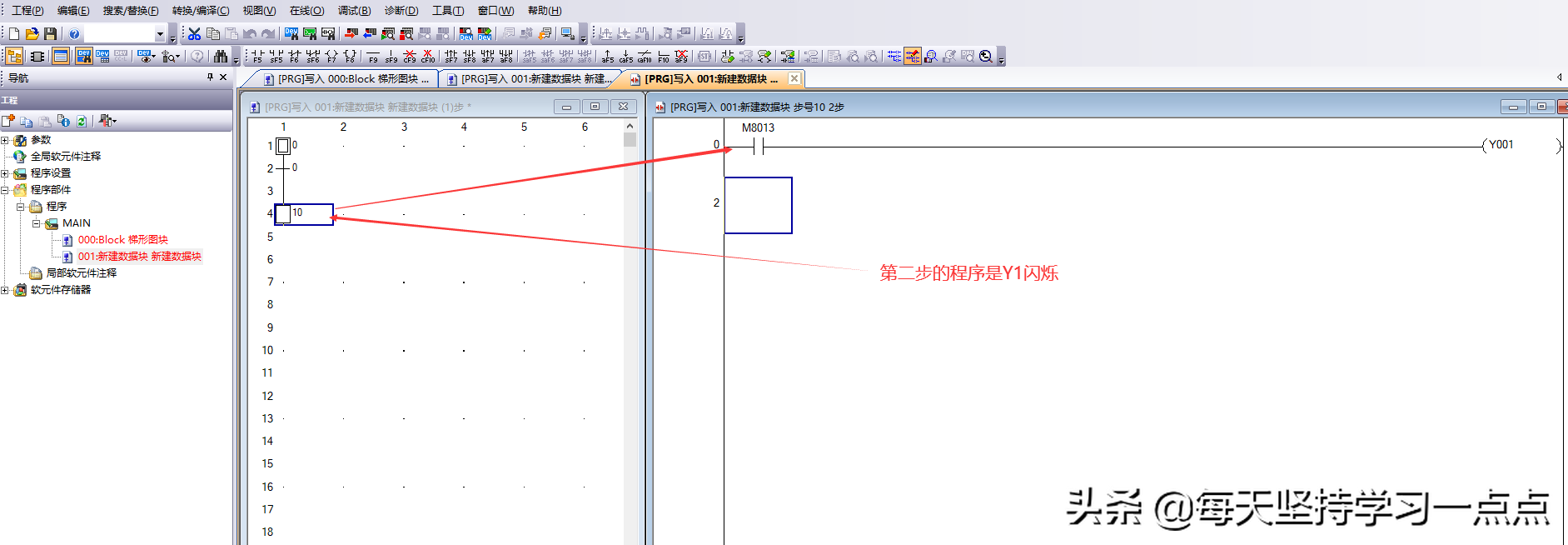

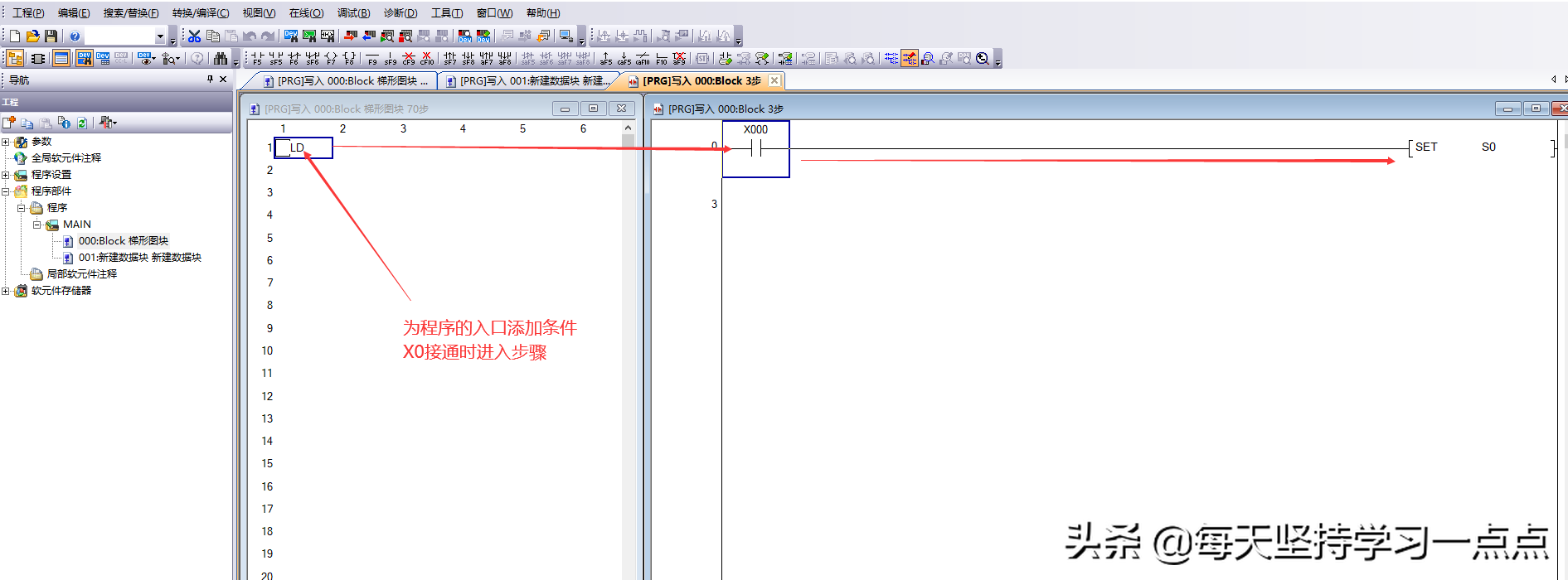

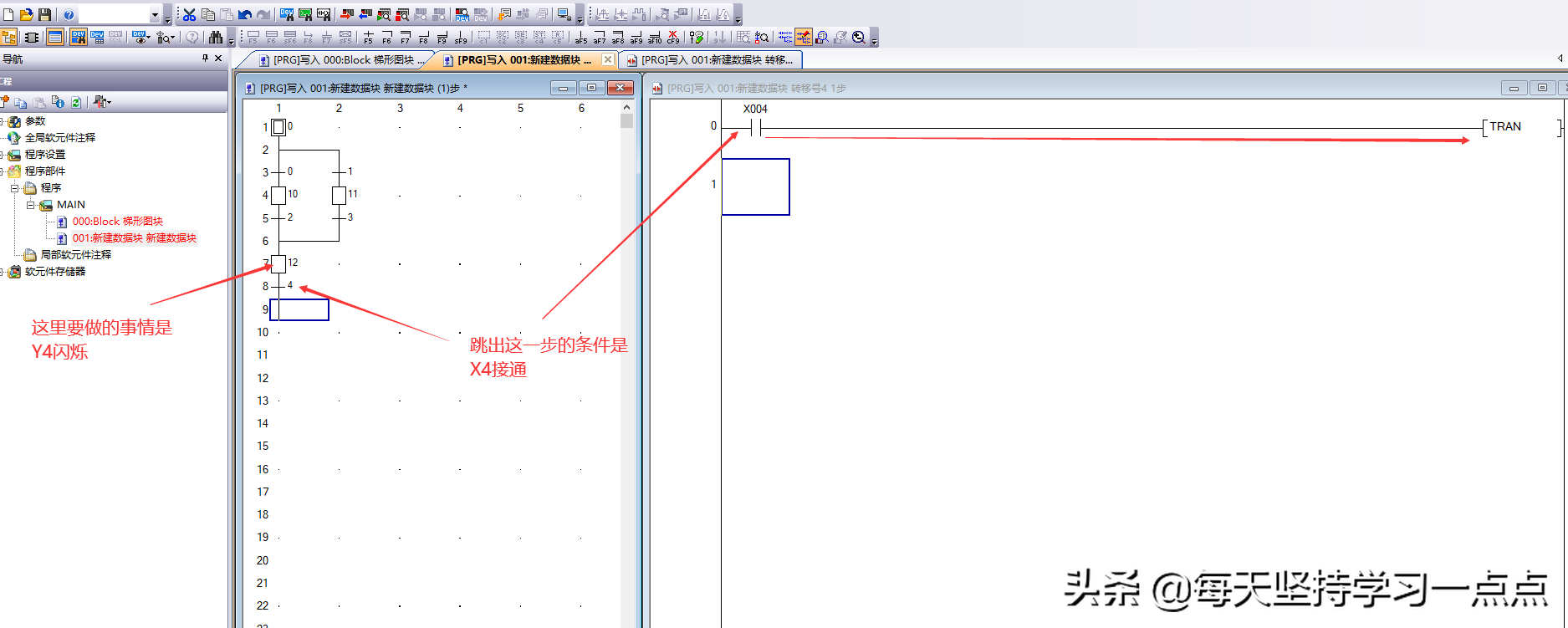

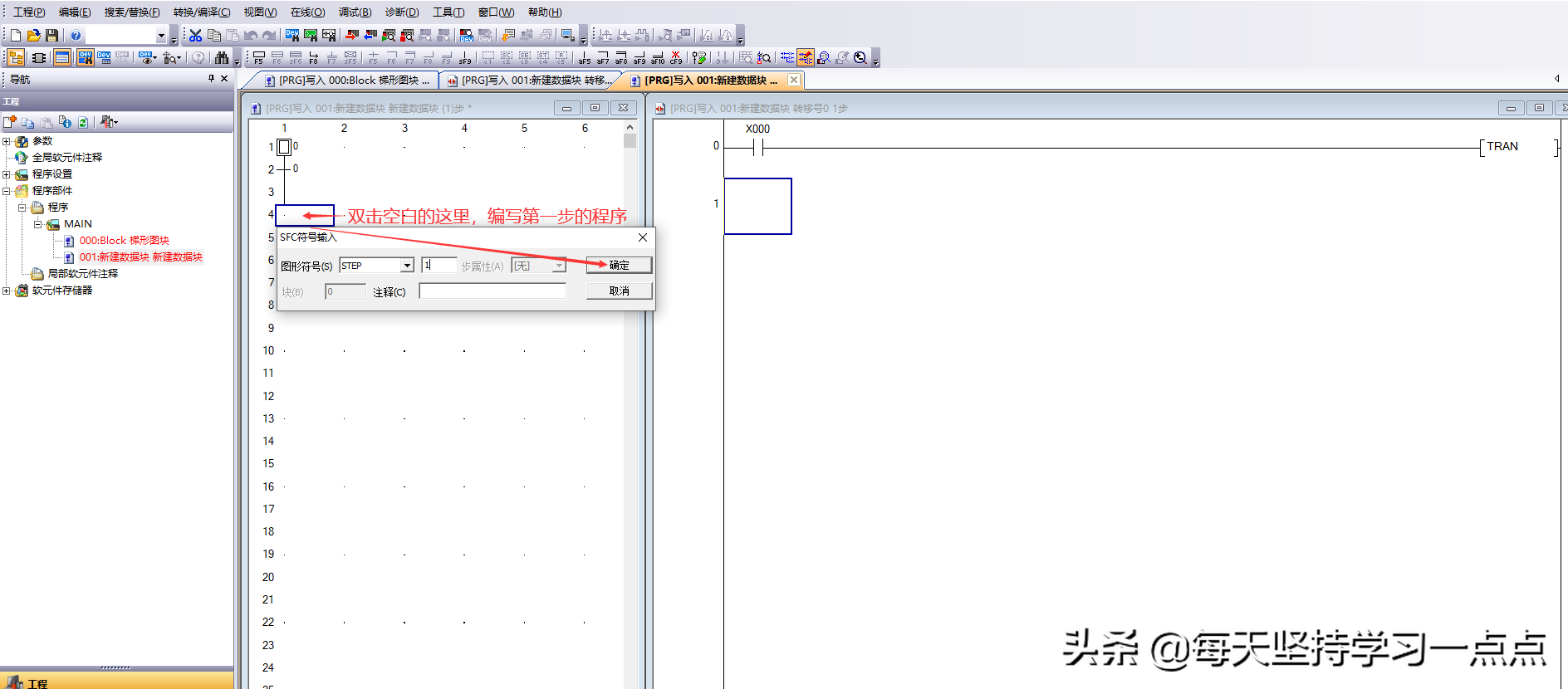

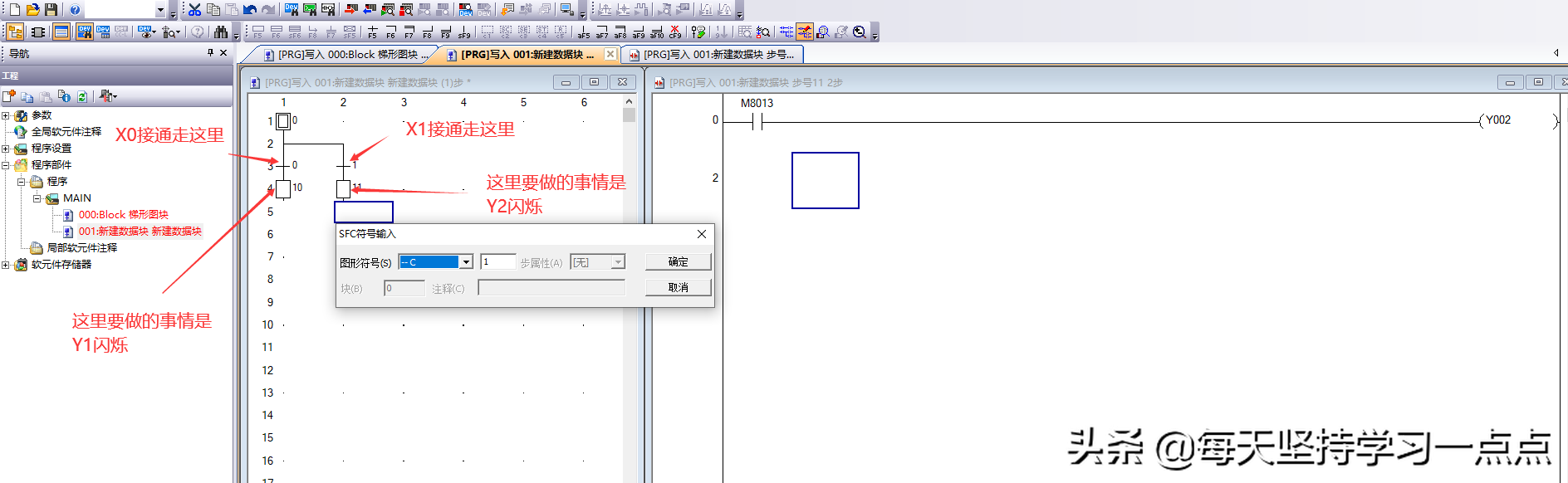

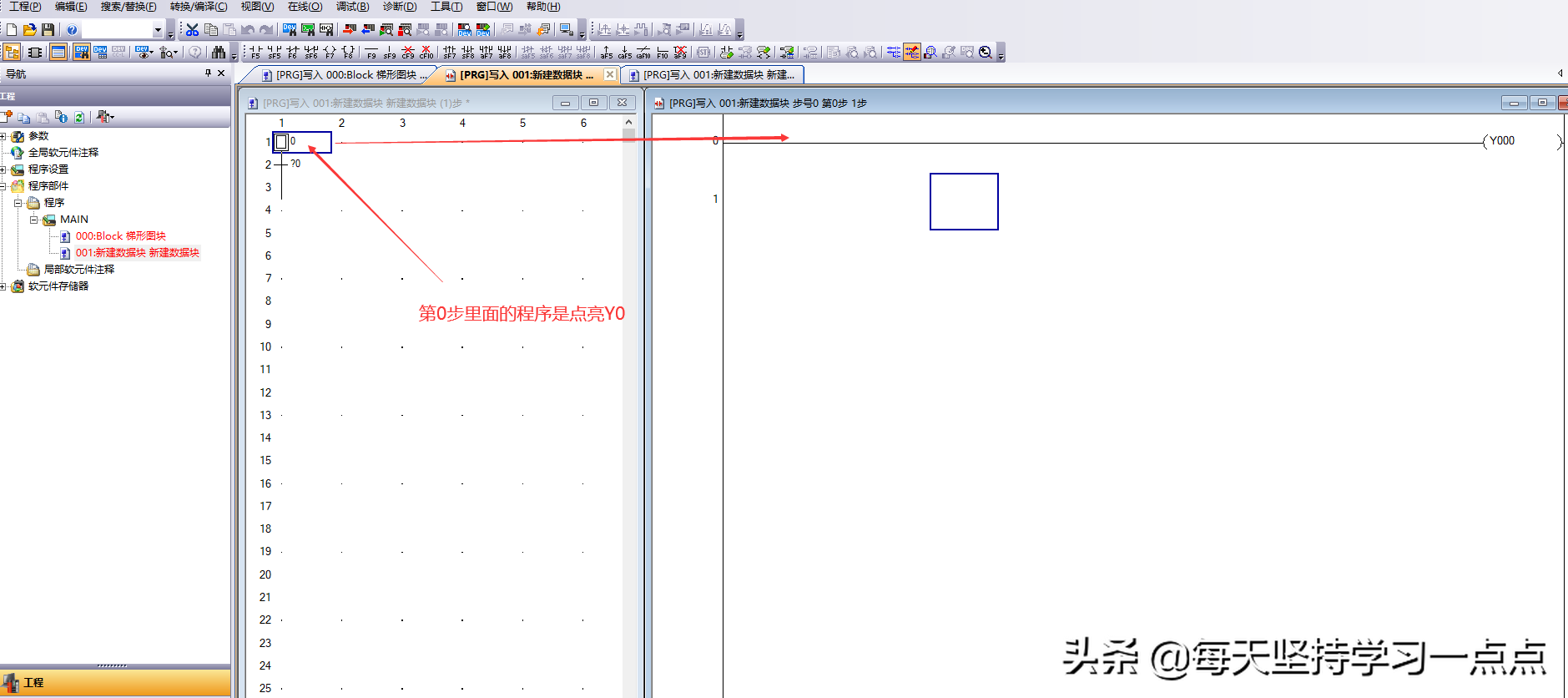

第一步：
第二步：
第三步：
第四步：
第五步：
第六步：
第七步：
第八步：
第九步：
第10步：
第11步：
第12步：
第13步：
第14步：
第15步：
第16步;
第17步：
第18步：
顺序功能图，即SFC，又称状态转移图或功能表图。它是用状态继电器(S)来描述工步状态的工艺流程图，由状态步、有向连线(转移方向)、转移条件、以及命令和动作组成。
