把PLC程序一步步讲明白了，那么PLC编程还会很难嘛？

大家好~我是爱干项目不爱干维修的维修电工——"电气知识"，今天小编给大家分享一个PLC编程题目。

按以下要求设计程序：

一个圆盘由电机拖动，圆盘上每隔90°有一个限位开关，要求：有启动与停止按钮，按下启动后圆盘每转90°，停止5秒，并不断重复上述过程。按下停止按钮后，电机停止。

题意分析：

很明显圆盘上有4个限位开关，包括启动和停止按钮，一共有6个输入。

而输出只有1个KM控制电机。

这里需注意启动时要不断的重复上诉过程，这就是一个无限循环的程序。

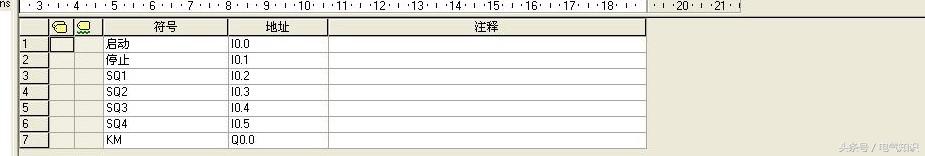

图1是输入输出表：

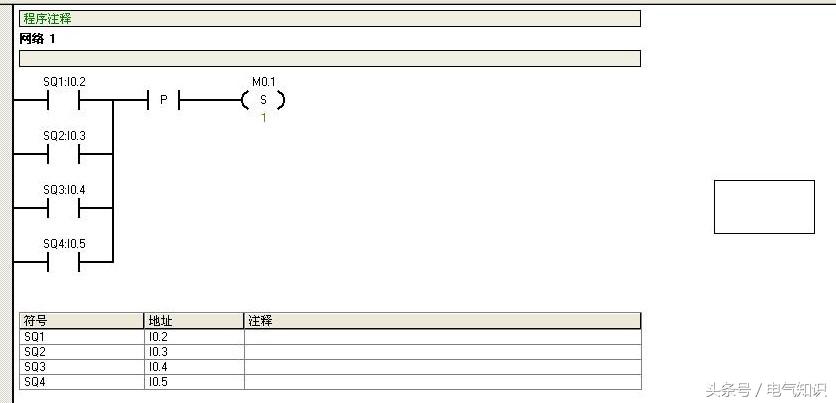

图2为网络1，这里我的思路是将圆盘的限位开关的所有信号统一成一个电机停止等待的标志位（M0.1），也就是说当M0.1得电时，电机停止运行，这里我用了置位指令.

置位指令是一个自带自保持功能的指令，它的样子就是一个（S）。它与复位指令（R）是一起使用的，当（S）前的梯形图只要有一瞬间通，那么它就会把目标位置1并自保持到复位或其它指令修改当前值，那个(S)下的1代表一位，也就是说如果(S)下是8的话，那么从M0.1到M1.0这8个位全部置1，（S）（R）下最多写255,。

复位指令与置位指令正好相反，当它得电时，将目标位置0，它下面一次最多只能复位255个位。

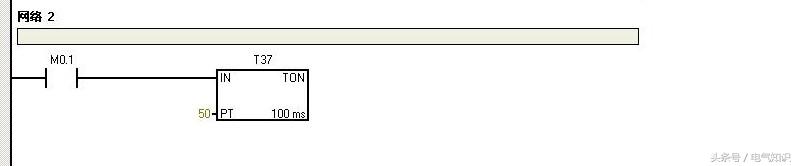

图3为网络2，当M0.1为1时计时5秒，然后T37由0变1.

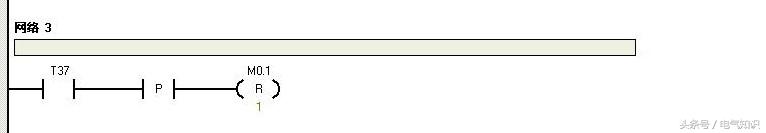

图3为网络3，当T37为1时，将M0.1复位成0。

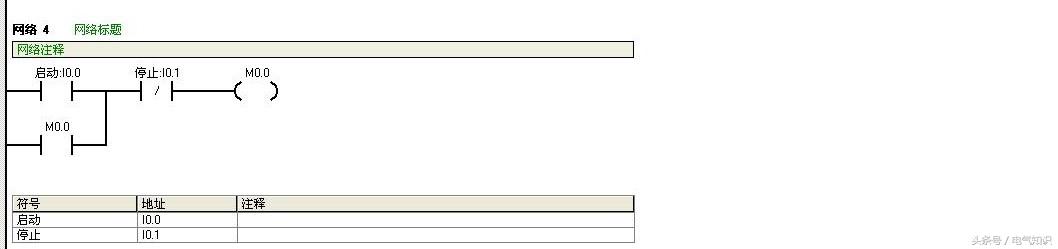

图4位网络4，网络4就是一个标准的起保停回路，M0.0作为设备启动的标志位。

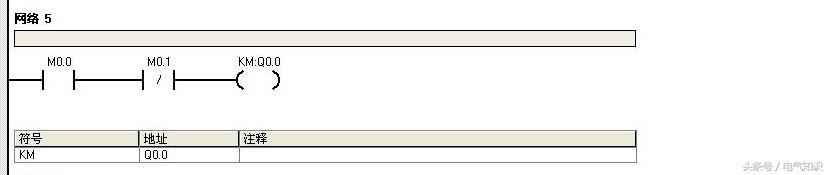

图5位网络5，其作用就是当启动标志位（M0.0）为1，而电机停止等待标志位M0.1为0时，输出Q0.0得电输出。

以上就是小编给大家分享的程序设计题目，不知道小伙伴们觉得怎么样？

你是学习plc无头苍蝇的一员吗，看完本文，还觉得plc难学吗？

#月薪万元—新作者扶植计划开启# PLC好学吗？有的人说好学，更多的人说难学。我的看法是入门易，学精弄懂难。初学容易，总有它易的方法。很多人都买了有关PLC的书，如果从头看起的话，我想八成是学不会的。因为抽象与空洞占据了整个脑子，一个字“晕”！

学这东东要有可编程控制器和简易编程器才好，若无，三个字，学不会。因为无法验证对与错。如何学，我的做法是直奔主题。

做法如下：

1、认识梯形图和继电器控制原理图符号的区别： 继电器控制原理图中的元件符号，有常开触点、常闭触点和线圈，为了区别它们，在有关符号边上标注如KM、KA、KT等以示不同的器件，但其触头的数量是受到限制。而PLC梯形图中，也有常开、常闭触点，在其边上同样可标注X、Y、M、S、T、C以示不同的软器件。它最大的优点是：同一标记的触点在不同的梯级中，可以反复的出现。而继电器则无法达到这一目的。而线圈的使用是相同的，即不同的线圈只能出现一次。

2、编程元件的分类：编程元件分为八大类，X为输入继电器、Y为输出继电器、M为辅助继电器、S为状态继电器、T为定时器、C为计数器、D为数据寄存器和指针（P、I、N）。关于各类元件的功用，各种版本的PLC书籍均有介绍，故在此不介绍，但一定要清楚各类元件的功能。

编程元件的指令由二部分组成：如 LD(功能含意）X000（元件地址），即 LD X000，LDI Y000......。

3、熟识PLC基本指令

（1）LD（取）、LDI取反）、OUT（输出）指令；

（2）触点的串联指令AND（与）ANI（与非）；

（3）触点并联指令OR（或）、ORI（或反）；

（4）串联电路块的并联指令ORB（或）；

（5）并联电路块与块之间的串联指令ANB；

（6）进栈指令MPS、读栈指令MRD、出栈指令MPP和程序结束指令END；

只要熟识和应用以上的指令，我以为入个门应该没什么问题了，也够用了。入了门后再去研究其它的指令就不是很难了。

4、熟知简易编程器各键的功能

（1）液晶显示器；在编程时可显示指令（即指令、元件符号、数据）。在监控运行时，可显示元器件工作状态。

（2）键盘；由35个按键组成，有功能键、指令键、元件符号键和数据键，大多可切换。各键作用如下：

①功能键：RD/WR......读出/写入，若在左下角出现R为程序读出，若出现W则为写入，即程序输入时应出现W，否则无法输入程序。按第一下如为R,再按一下则为W。INS/DEL......插入/删除，若在程序输入过程中漏了一条程序，此时应按该键，显现I则可输入遗漏程序。若发现多输了一条程序，同样按该键，显现D则可删除多余或错误的程序。MNT/TEST......监视/测试，T为测试，M为监视，同样按该键，可相互切换。在初学时要学会使用监视键M, 以监视程序的运行情况，以利找出问题，解决问题。

② 菜单键：OTHER, 显示方式菜单。

③清除键：CLEAR，按此键，可清除当前输入的数据。

④帮助键：HELP，显示应用指令一览表，在监视方式时进行十进制数和十六进制数为转换。

⑤步序键：STEP，监视某步输入步序号。

⑥空格键：，/SP，输入指令时，用于指定元件号和常数。

⑦光标键：↑、↓，用这二键可移动液晶显示屏上光标，作行（上或下）滚动。

⑧执行键：GO，该键用于输入指令的确认、插入、删除的执行等。

⑨指令键/元件符号键/数字键（虚线框内）：这些键均可自动切换，上部为指令键，下部为元件符号键或数字键。一旦按了指令键，其它键即切换成元件符号或数字，可以进行选择输入。其它Z/V、K/H、P/I均可同一键的情况下相互切换。

5、熟习编程器的操做

按规定联接好PLC与简易编程器。PLC通入电源，小型指示灯亮。将PLC上的扭子开关拨向STOP（停止）位置。

操作要点：

①清零：扭子开关拨向STOP（停止）位置，会出现英文，别管它。直接按RD/WD（使显示屏左侧出现W即写的状态），此时先按NOP，再按MC/A中的A，接着按二次GO予以确认即可（即：W→NOP→A→GO→GO）。

②输入指令：如指令 LD X000 ， 按以下顺序输入 LD→X→0→GO 即可，屏上自动显现 LD X000。其它指令类推。对于ORB、ANB、MPS、MRD、MPP、END、NOP等指令，输入后只要按GO确认即可（ORB→GO）。

③定时器的输入：如指令 OUT T0 K 40 按如下顺序输入即可 OUT→T→0→，/SP→K→40→GO（T0为100ms为单位，其整定值为：100×40=4000ms=4S）。

④ 删除指令：移动光标对准欲删除的指令，将INS/DEL键置于D，再予以GO确认即可。即 ：移动光标对准欲删除指令→D→GO。

⑤插入指令：若欲在步序4、5之间插入新的步序，移动光标对准5，将INS/DEL键置于I，予以确认，再输入新的程序再次确认即可。如欲插入AND Y001即：移动光标对准欲插入部位→I→GO→AND→Y→1→GO。

⑥GO键：每一步序输入完毕均应输入GO予以确认。

⑦结束指令：每一程序输入完毕在结束时应输入END指令，程序才可运行。

⑧输入指令完毕应将PLC上的扭子开关拨向RUN于运行状态。若有音响、灯亮则说明输入程序有问题。

6、输入简单的可运行程序在监控状态下运行：

初学时要学会使用监视键M,可以从液晶显示上监视程序的运行情况，加深对PLC各接点运行的认识。并利于找出问题，解决问题的最好办法。 具体操作如下：按MNT/TEST键置于M监视运行方式，移动光标即可观查整个程序的运行情况。若程序中出现■标记表示元件处于导通状态（ON），若无■标记则元件处于断开状态（OFF）。

7、试着编绘简易梯形图：

简易梯形图的编绘，一般以现有的电工原理图，根据其工作原理进行绘制，由浅入深，先求画出，再求简单明了，慢慢领会绘制梯形图心得。首先要理解电工原理图的工作原理，根据电工原理图的工作原理，再按PLC的要求进行绘制。应把握的是，不能简单地将PLC各接点与电工原理图上的各接点一一对应（这是初学者的通病），若是这样的话就有可能步入死胡同，绘制的梯形图只要能达到目的即可。

个人认为学东西是要开窍的，一开窍什么东西都会理解的很快，其实没什么东西真正难的，别人真的比你多聪明吗？理论知识很重要，但是过多的学习理论却不实践很容易走火入魔的。所以我说：“很多人都买了有关PLC的书，如果从头看起的话，我想八成学不成了。”个人很赞同。书呆子也就是那样形成的。#微头条名师团# #我要上头条# #月薪万元—新作者扶植计划开启#@头条热点 @微头条 @进击课堂 @头条公开课 @微头条小秘书
