S7-1200 PLC的转换操作指令，你能说出几个？

前面给大家介绍了移动操作指令，接下来就接着介绍一下转换操作指令吧，S7-1200 PLC的转换操作指令也包括有数据类型的转换指令、实数转整数指令、以及用于缩放和标准化指令。

在我们S7-1200 PLC中，转换指令就是CONVERT，我们可以在指令中更改数据类型，相当于所有的转换指令都集合在这个CONVERT指令中，而对于S7-200/200 SMART PLC的转换指令是比较多的，我们需要哪个类型的转换指令就调用哪个指令，不能更改指令的类型，大家在学习的时候可以对比着学习，下面我们就介绍一下S7-1200 PLC常用的移动指令吧。

1、转换指令CONVERT

转换指令是将一种数据类型转换成另一种数据类型的，使用的时候单击指令“???”的位置，然后在下拉列表中选择输入数据类型和输出数据类型。

CONVERT指令支持的数据类型包括有整数、双整数、实数、无符号短整型、无符号整型、无符号双整型、短整型、长实数、字、双字、字节、BCD32等，比如INT TO DINT就是表示把整数转换成双整数。

IN管脚是输入要转换的数据，OUT管脚是转换后的数据，在管脚输入数据类型的时候注意要跟设置的数据类型一致哦。

2、浮点数转整数指令

S7-1200 PLC的浮点数转换指令包括有四舍五入取整指令ROUND、向上取整指令CEIL、向下取整指令FLOOR和截取尾数部分取整指令TRUNC这四个，而S7-200/200 SMART PLC的浮点数转换指令只有ROUND和TRUNC，那么S7-1200 PLC的CEIL和FLOOR指令大家可以着重了解一下，对比着学习效率更高哦。

这里还要提一下的是，前面所说的CONVERT转换指令也是可以实现浮点数转整数的功能的哦，具体想使用哪个指令就看你怎么选择了。

上图的程序中ROUND是对13.7四舍五入输出14，TRUNC是将12.5的尾数部分截取掉，取12进行输出，FLOOR是15.8向下取整变成15，CEIL是将12.4向上取整变成13。

3、缩放SCALE_X和标准化NORM_X指令

缩放和标准化指令通常配合使用来实现模拟量输入和输出的转换，模拟量的转换是有个对应的公式的，这两个指令其实也是根据如下这个公式而来的。

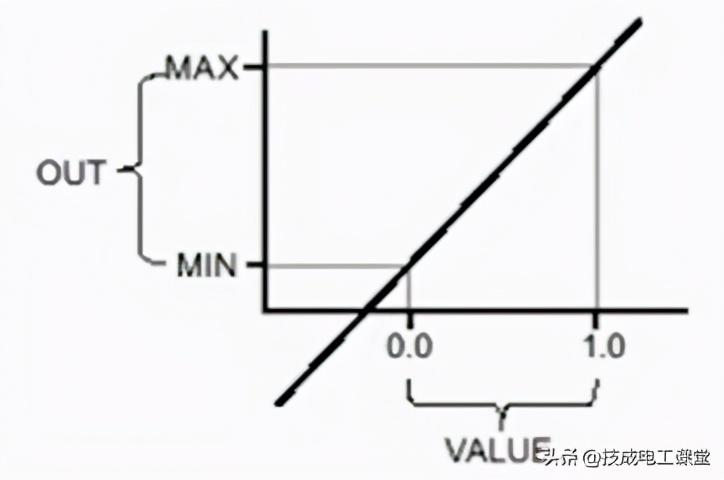

缩放指令SCALE_X用于按照参数MIN和MAX所指定的数据类型和值范围对标准化实参VALUE进行标定，OUT=VALUE*(MAX-MIN)+MIN，其中0.0<=VALUE<=1.0。

标准化指令NARM_X用于通过参数MIN和MAX指定的范围内的参数VALUE，把其标定在0%~100%范围内。OUT=(VALUE-MIN)/(MAX-MIN)，其中0.0<=OUT<=1.0。

以上这两个指令主要是在模拟量控制中会有应用，如果是入门的学习可以先简单了解就可以，等之后学习到模拟量控制部分再来详细学习。

以上这些就是转换操作指令的介绍，转换指令在我们做一些运算处理的时候是会应用到的，除了缩放和标准化指令可以简单了解，其他的转换指令都是需要掌握的哦，大家记住了吗?

( 技成培训网原创，作者：蔡慧荥，未经授权不得转载，违者必究 )
