信捷触摸屏和PLC如何实现RS485无线通讯

本方案用于解决信捷触摸屏与信捷XC3系列PLC之间的无线通信问题。在本方案方案中信捷触摸屏作为主站，信捷PLC作为从站采用达泰电子日系PLC专用无线通讯终端——DTD435MB-V192，作为实现无线通讯的硬件设备。

一、方案概述

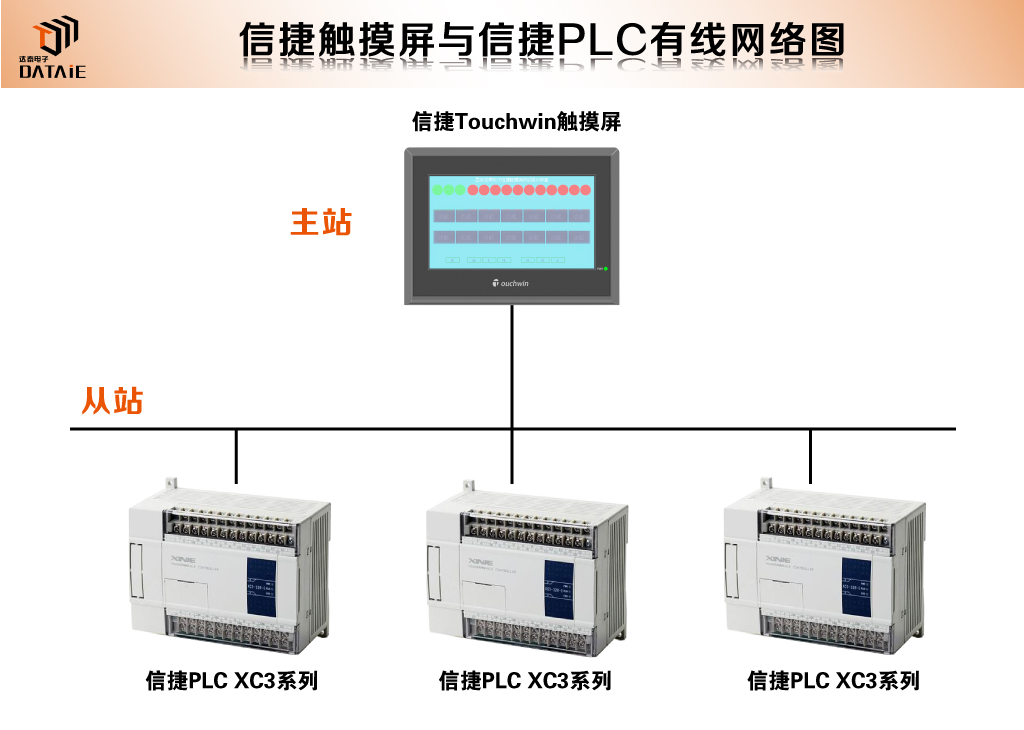

1. 有线网络组成

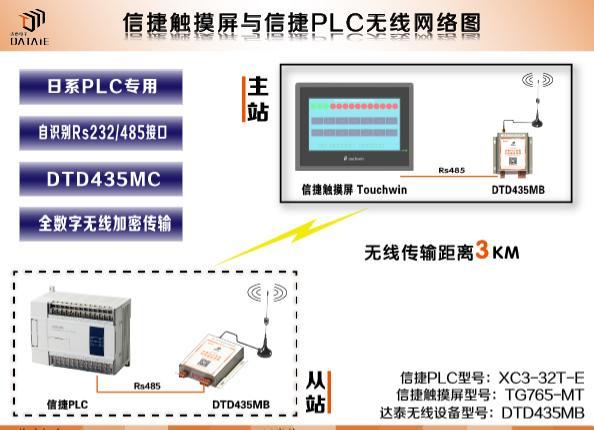

2. 无线网络

通过西安达泰电子 DTD435MB-V192方便实现无线网络，无需更改网络参数直接替换有线连接。

二、测试设备与参数

l 信捷PLC型号：XC3-32T-E *1台

l 信捷触摸屏型号：TOUCHWIN TG765-MT *1台

l 达泰电子日系PLC专用无线通讯终端——DTD435MB-V192 *2块

l 主从关系：1主1从

l 通讯接口：Rs485接口（两线制）

l 通讯参数：19200，8，E，1

l 供电：9-24VDC

l 传输距离：100米，500米，1KM，3KM，20KM

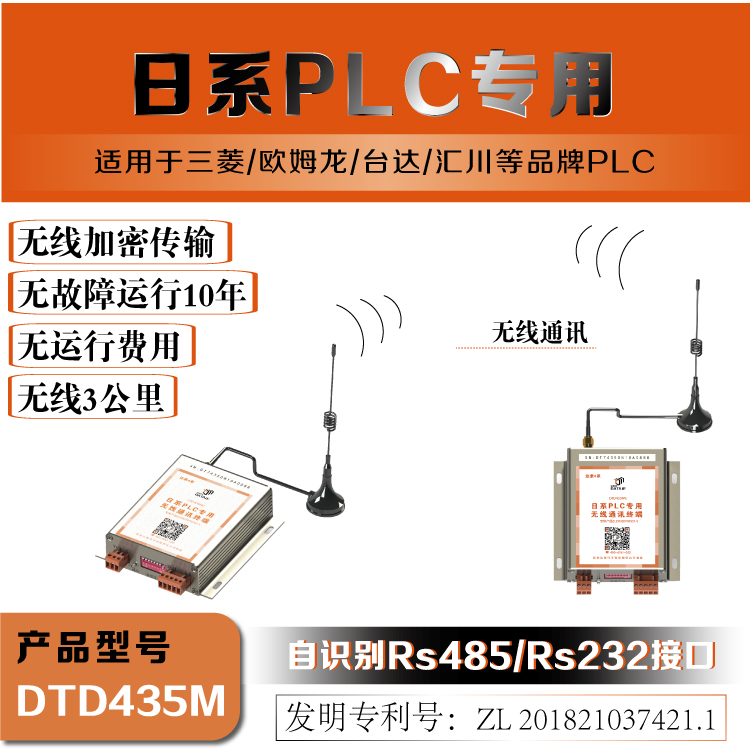

三、达泰日系PLC专用无线通讯终端--DTD435M

DTD435M是针对日系PLC的通讯特点而开发的专用工业级无线通讯产品，内嵌Rs232/Rs485双接口，自适应三菱N：N协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。该产品可以与日系PLC组成无线测控网络，可靠传输距离达到3km以上，并集成EMI抗干扰滤波单元。经过了八年以上工业现场运行考验，可确保长期工作于恶劣环境及工业场合。

■ 主 要 特 征:

◆ 直接代替有线RS485方案，实现无线组网通讯；

◆ 全数字无线加密方式，保证数据安全可靠；

◆ 直流9~24V宽电源电压供电，平均工作电流小于50mA；

◆ 精美铝合金外壳：120×105×30mm，4个条形安装固定孔；

◆ 通信接口：RS232/RS485；

◆ 支持标准串口协议：Modbus RTU协议、N:N协议

四、接线方式

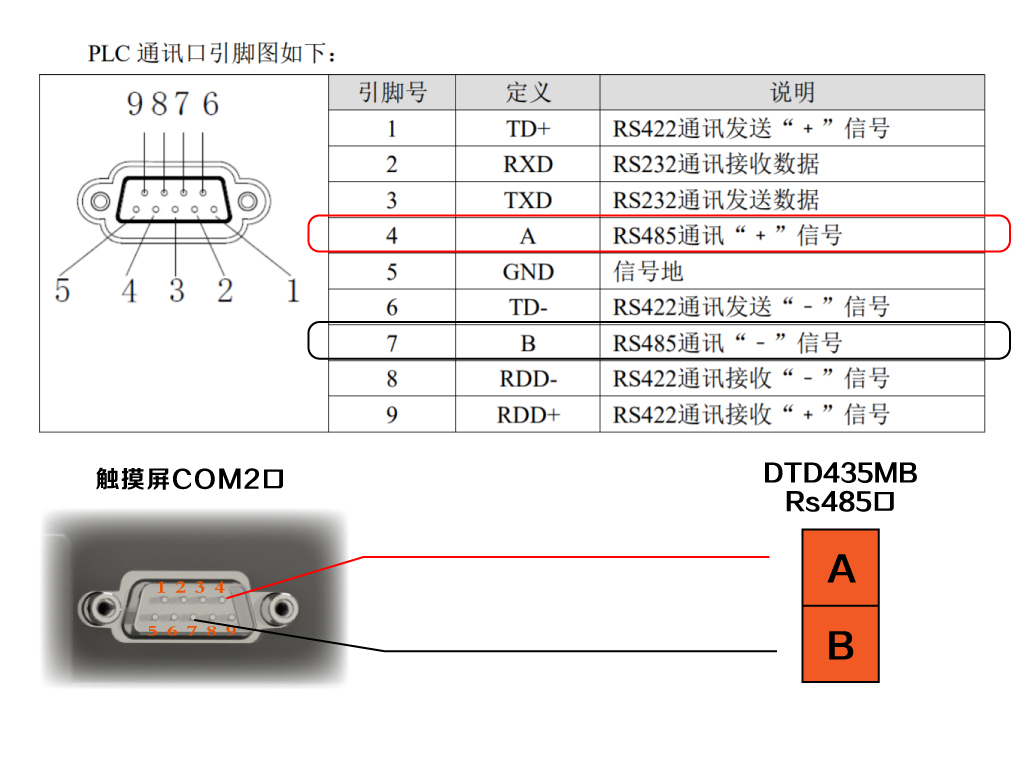

1.触摸屏与达泰无线设备的接线

DTD435MB的Rs485接口，接入touchwin的com2通讯口

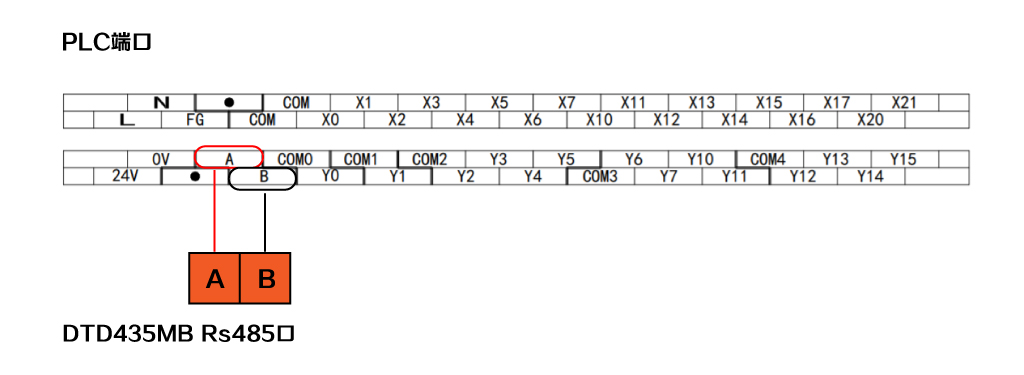

2.PLC与达泰无线设备的接线

DTD435MB的Rs485-A端口接入PLC正面A端口；DTD435MB的Rs485-B端口接入PLC正面B端口。

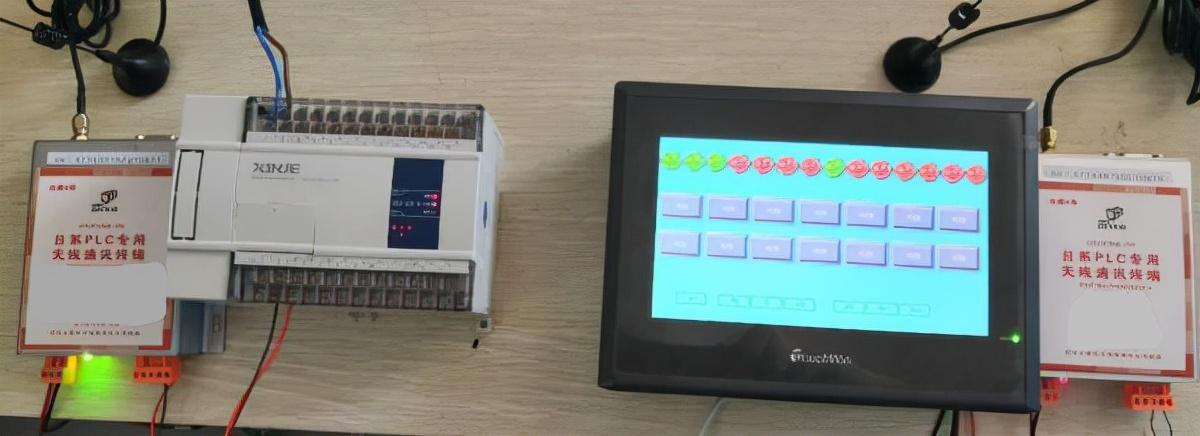

3.实物接线图

五、信捷触摸屏主站设置

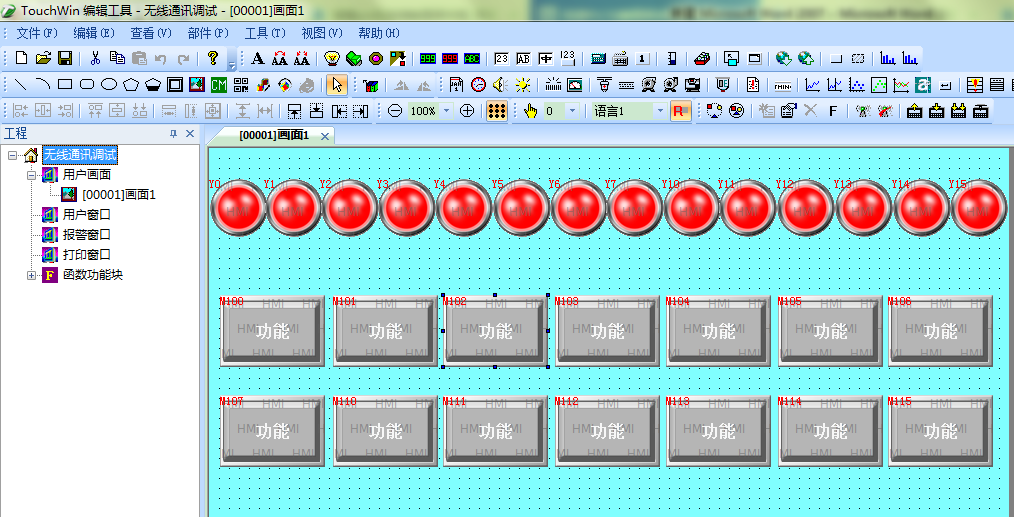

预先安装好TouchWin编辑工具，打开文件夹中“无线通讯调试.txp ”程序

1.点击“无线通讯调试”

2.选择“设备”

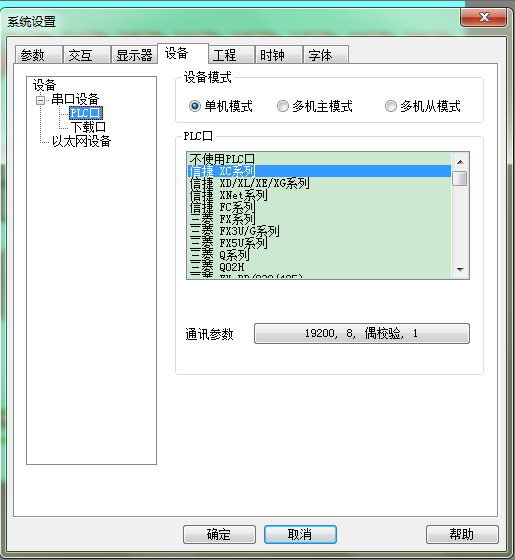

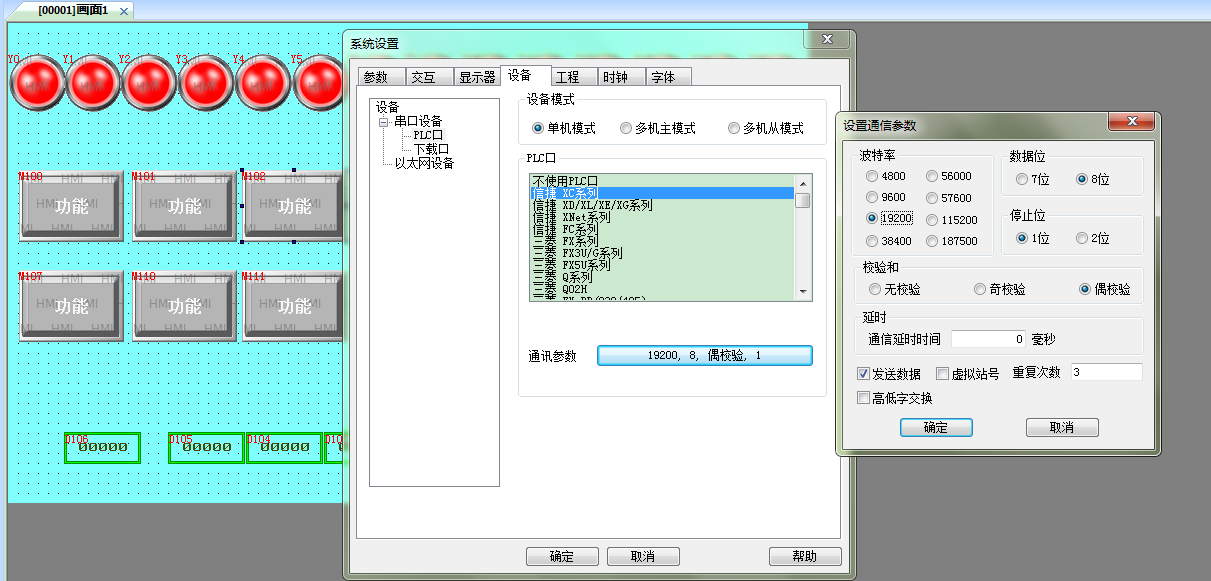

3.选择“通讯参数”

波特率：19200；数据位：8位；停止位：1位；校验和：偶校验

点击“确认 ”并关闭系统设置窗口

4.下载程序到触摸屏

点击“文件”选择“下载工程数据”

注：触摸屏程序用USB口下载

六、信捷PLC从站设置

1.设置PLC的站号

将PLC和电脑连接成功，打开信捷PLC编程软件

选择“PLC配置—PLC串口”

选择串口1 ，并将PLC站号设置成1，设置完以后点击“写入PLC ”

2.将程序下载到PLC

本方案例程源代码在《信捷XC系列PLC与触摸屏通讯例程源代码》文件内。

信捷PLC做MODBUS远程从站的方法

一、PLC准备：

PLC连接电源（注意电源是24VDC还是220VAC），将编程电缆插上PLC的COM1口，另一端连电脑的COM口（或是USB-232线），PLC的485串口(COM2口A/B端子）连接到远程DTU的485A和485B接线端子。

二、PLC的 modbus远程从站创建

打开《XC系列编程工具》编程软件，点击右上角的“文件”选择“创建新工程”。在弹出的窗口中选择匹配的PLC型号，这里我选择的是“XC3-24”。进入软件后在左侧功能框中单击“PLC串口”弹出“PLC1-串口 设置”对话框如下。选择“串口2” Modbus站号默认为1，将串口改为9600/8/1/无。

完成上面的操作其实信捷PLC的modbus从站功能就已经创建好了，就是这么简单哦，为国产PLC点赞。现在我们执行“写入PLC”操作，将配置写入到所连的PLC。

这里需要说明的是，信捷PLC已经集成Modbus协议集，支持Modbus协议通讯主、从机模式，并将其内部的寄存器和Modbus寄存器做了对应，这里我们使用的是其从站模式。可编程控制器内部元件编号与对应的Modbus地址编号如下表示：

注意：PLC程序下载后一定要重启，配置才会生效。

备注：表（一）对应Modbus寄存器的“线圈”;

表（二）对应Modbus寄存器的“保持寄存器”

1、读线圈使用功能码“01”；

2、写单个线圈使用功能码“05”；

3、读保持寄存器使用功能码“03”；

4、写单个保持寄存器使用功能码“06”；

5、写多个寄存器使用功能码“16”。
