信捷PLC-XK系列产品型号说明及功能介绍

产品介绍

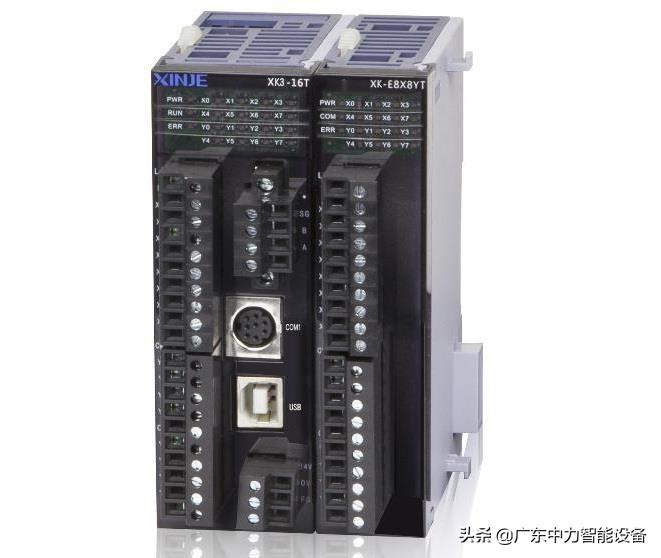

XK3系列基本单元

信捷PLC-XK系列产品

产品特点

薄型PLC，小巧实用，节省安装空间

支持2路高速脉冲输出（T型支持），3路AB相高速计数

8入/8出，晶体管/继电器输出，DC24V电源

最多可外接扩展10个扩展模块、1个ED模块

支持USB口高速下载

具有更高的处理速度，约为XC系列的12倍

带时钟并对数据进行掉电保持

支持基本的逻辑控制和数据运算

支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能

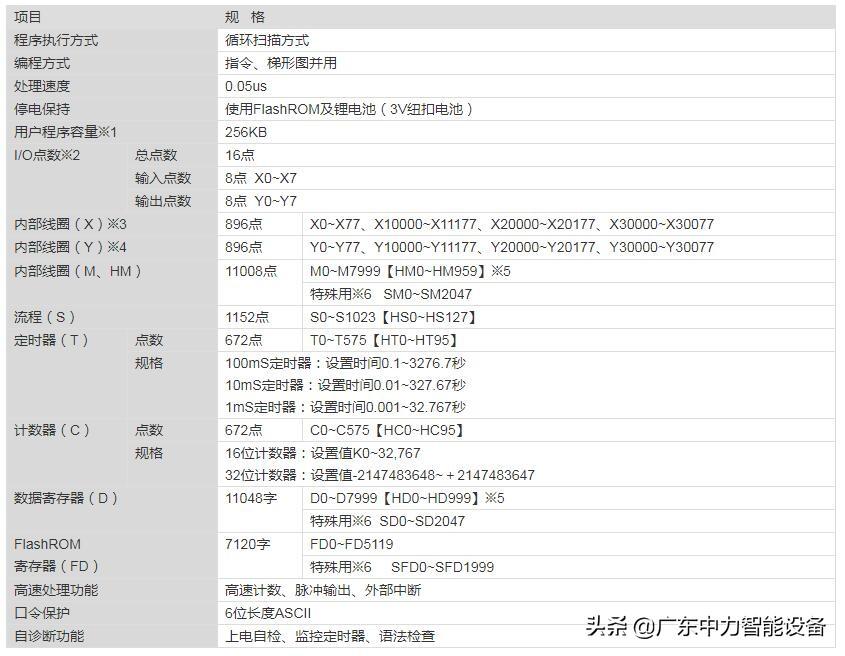

产品规格

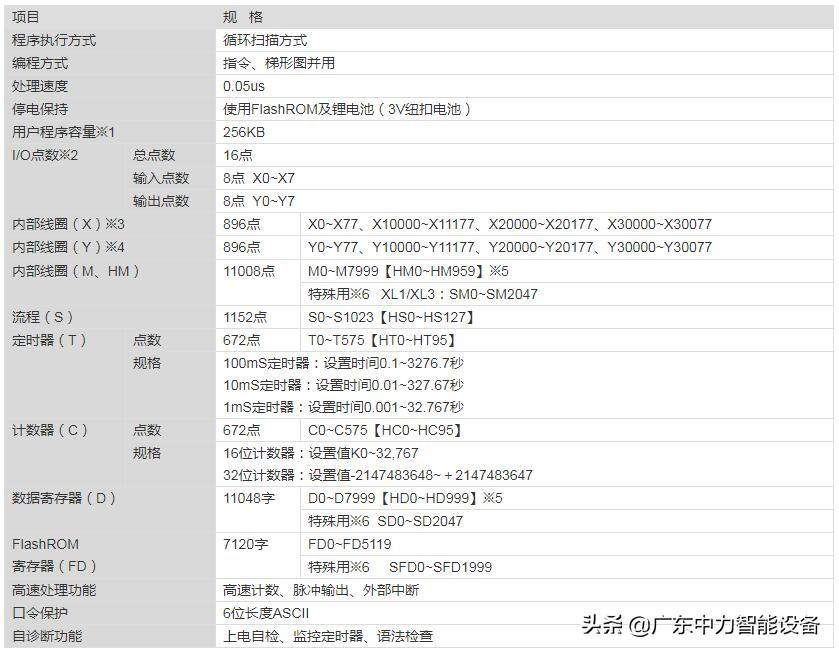

信捷PLC-XK系列产品规格

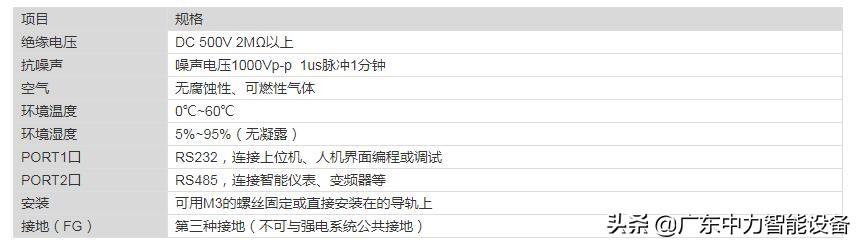

信捷PLC-XK系列产品规格

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。

型号说明

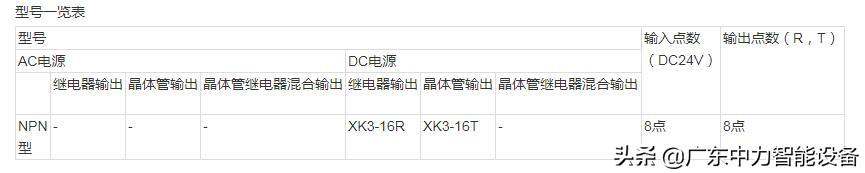

信捷PLC-XK系列产品型号说明

功能介绍

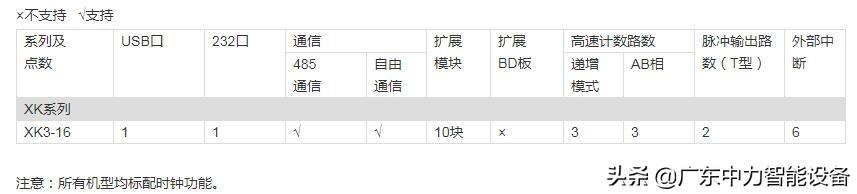

信捷PLC-XK系列产品功能介绍

产品尺寸

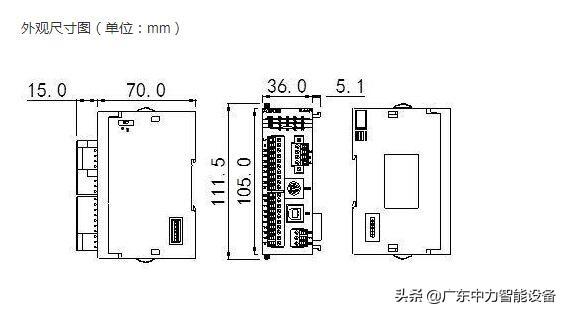

信捷PLC-XK系列产品尺寸

产品介绍

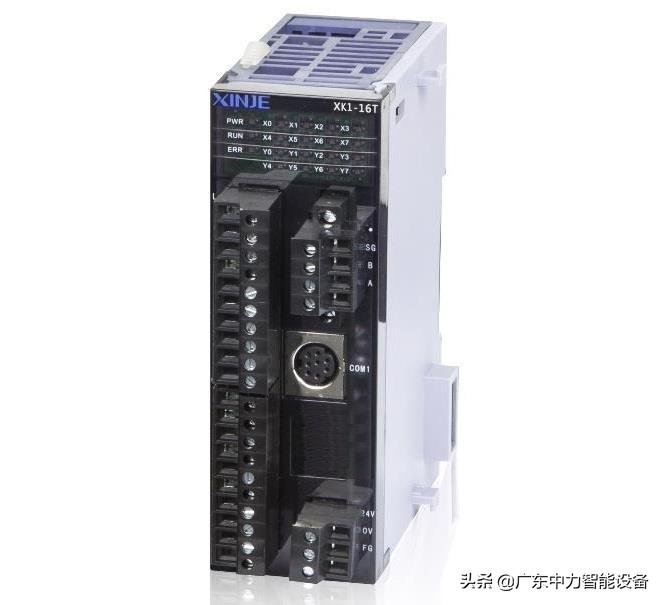

XK1系列基本单元

XK1系列基本单元产品

产品特点

简易款薄型PLC，小巧实用，节省安装空间

8入/8出，晶体管输出，DC24V电源

具有更高的处理速度，约为XC系列的12倍

带时钟并对数据进行掉电保持

支持基本的逻辑控制和数据运算

产品规格

XK1系列基本单元产品规格

XK1系列基本单元产品规格

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。

型号说明

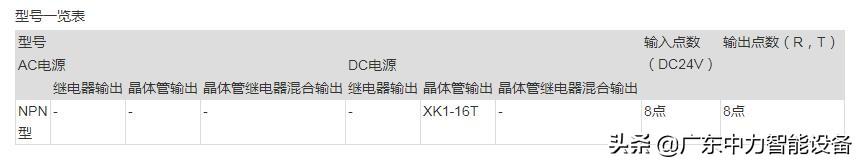

XK1系列基本单元产品型号说明

功能介绍

XK1系列基本单元产品功能介绍

产品尺寸

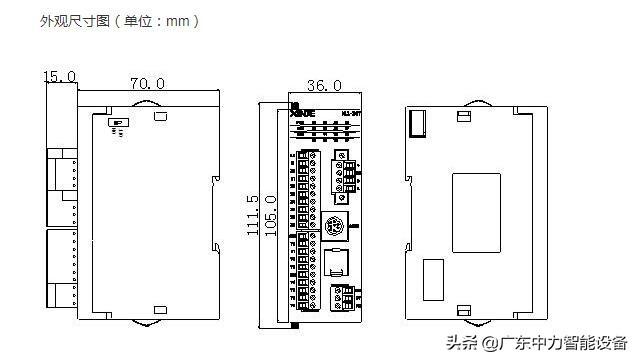

XK1系列基本单元产品尺寸

「西门子1200PLC教程」15编程软件的安装及设置中文界面

本文转自电气工程师必备的微信公众号“电气工程师助手”，内有上百G资源免费下载。

目录

1.安装要求

2.安装STEP 7 Basic软件

3.安装SP升级包

4.设置中文界面

1.安装要求

2.安装STEP 7 Basic软件

关注微信公众号“电气工程师助手”，回复“1”获取博途V15安装包，回复“2”博途V15.1安装包。

以下安装教程以V10.5为例。

双击安装包的.exe文件。

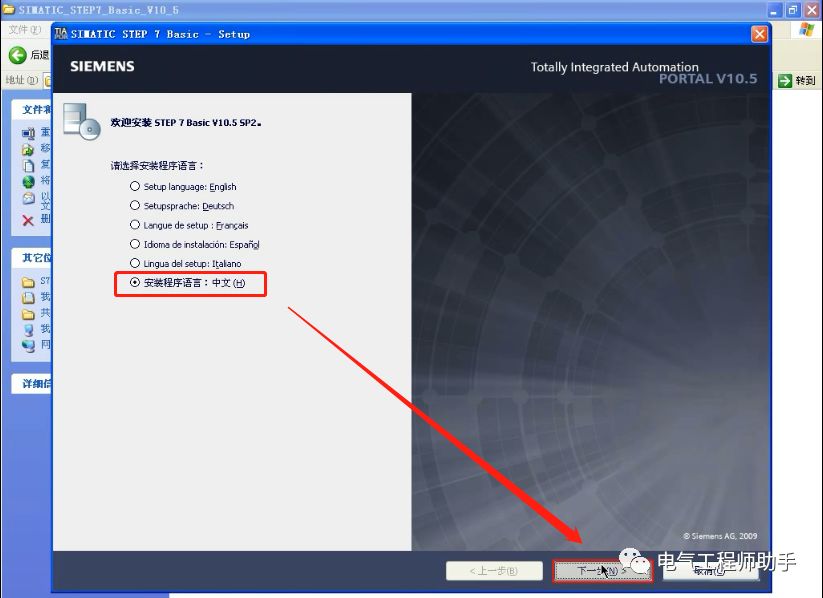

选择安装程序语言为中文。

选择安装软件的界面语言。

选择软件的安装路径。

选择同意授权协议。

出现安装进度条，稍等片刻。

安装完成，点击关闭。

2.安装SP升级包

找到要升级的SP升级包。

打开.exe文件。

选择语言。

选择修改/升级。

选择软件语言。

选择安装路径。

单击修改按钮。

稍等片刻，安装完成。

安装完成，单击关闭按钮。

4.设置中文界面

打开博途软件。

单击左下角的Project view。

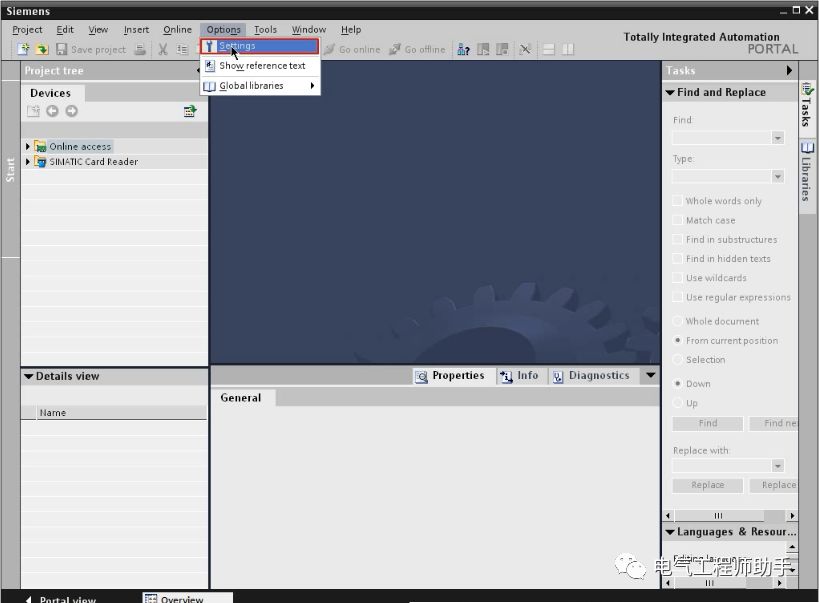

单击菜单栏中的Options，选择Settings。

在右边的选项中，选择Chinese。

这样就将软件界面设置为中文了。

The End.
