资深工程师分享：S7-300编程方法，90%电气人都已收藏

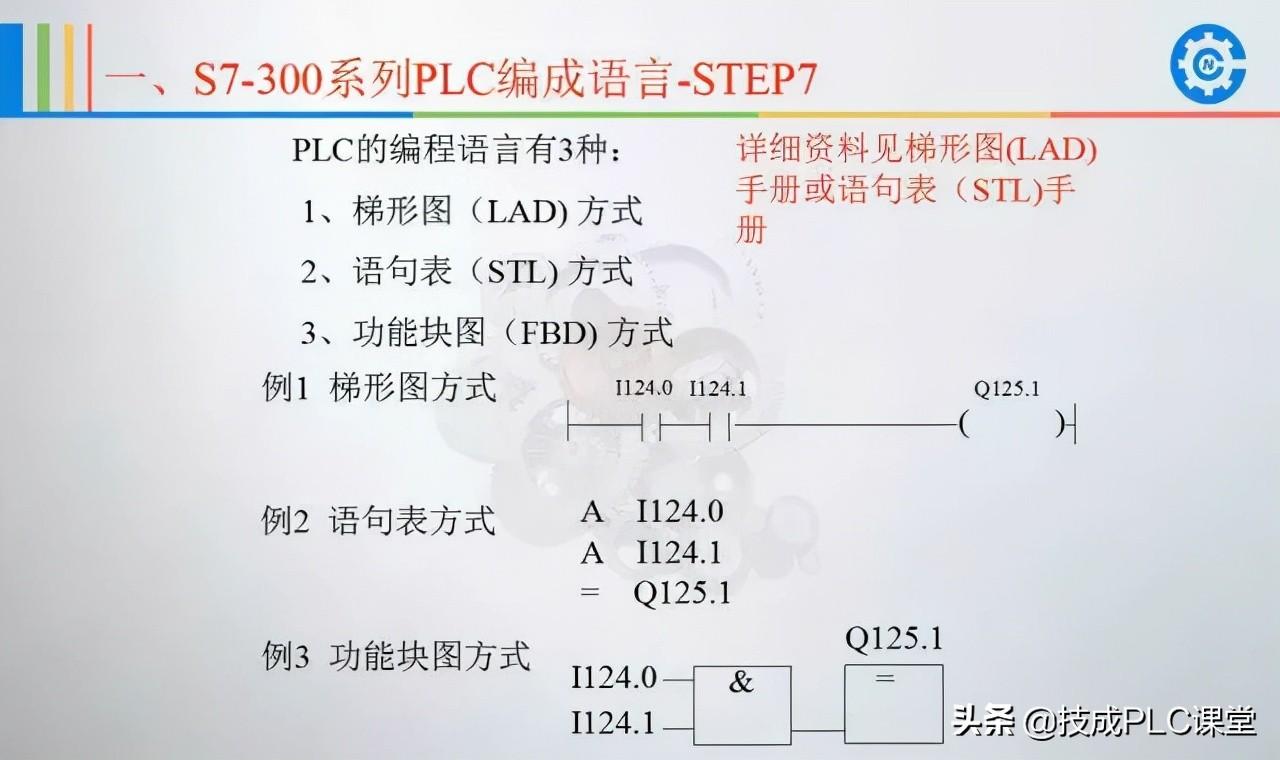

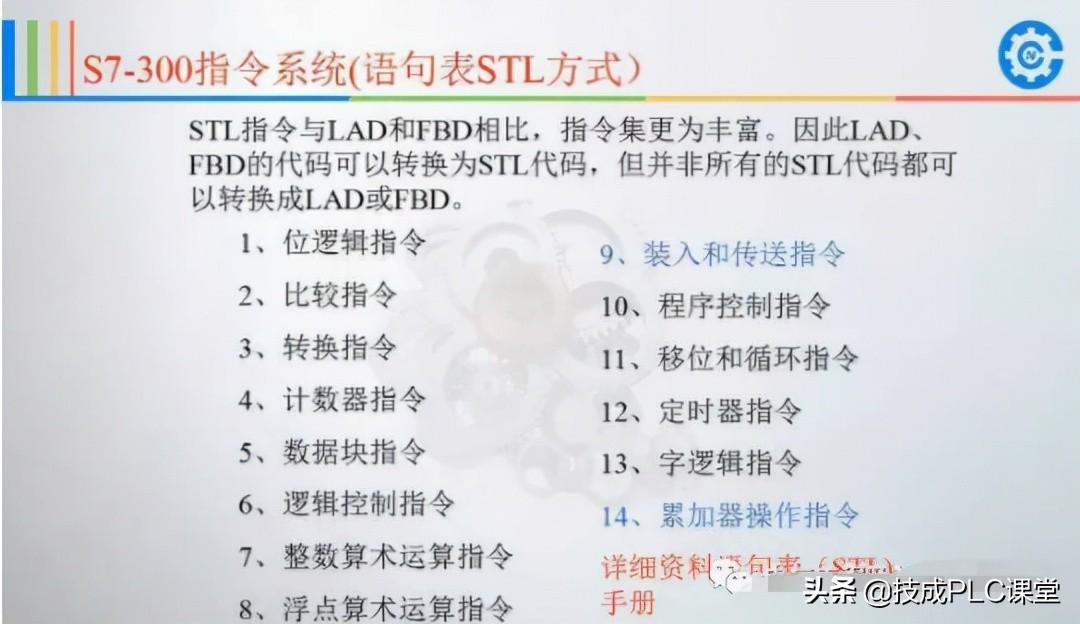

编程语言种类很多，各有各的优势，语句表和指令表类似，是编程语言的一种，在PLC中应用比较普遍，也是一种高级编程语言，PLC中语句表、梯形图、SCL等编程语言的特点：

顺序功能图（SFC－Seauential Fuction Chart）梯形图（LAD－LAdder Diagram）语句表（STL－STatement List）功能块图（FBD－Function Block Diagram）结构化文本（ST－Structured Text）

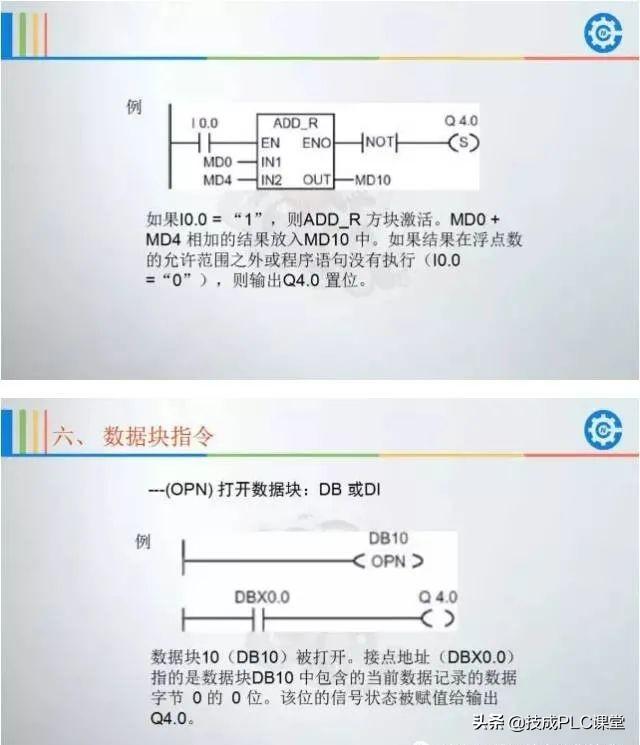

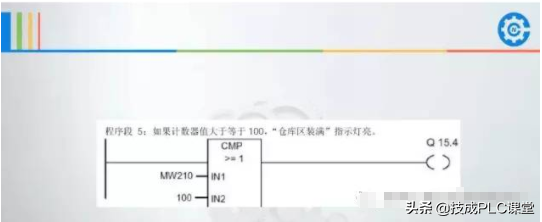

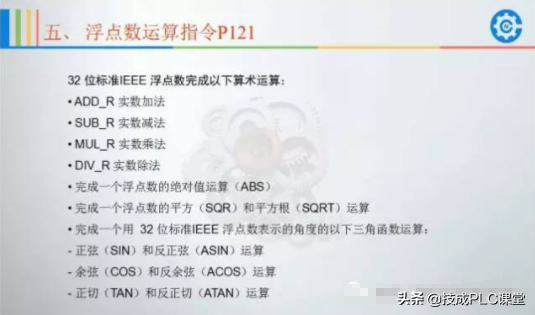

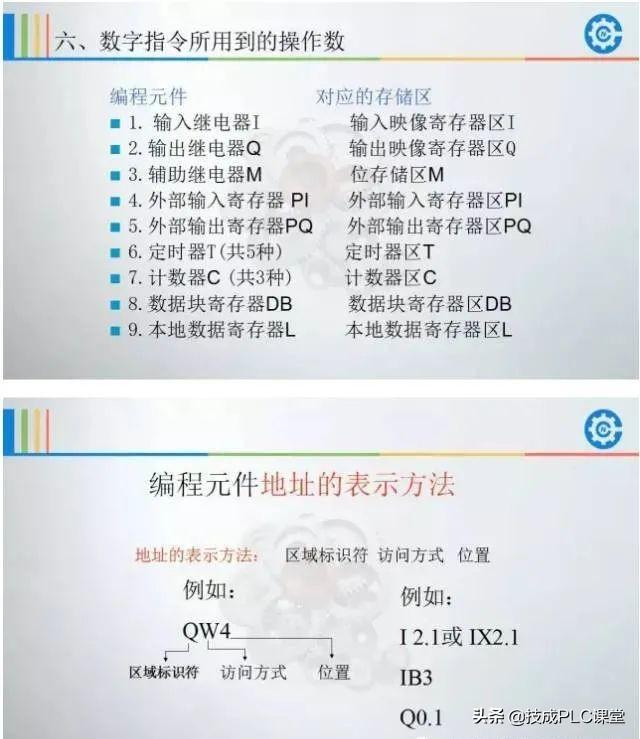

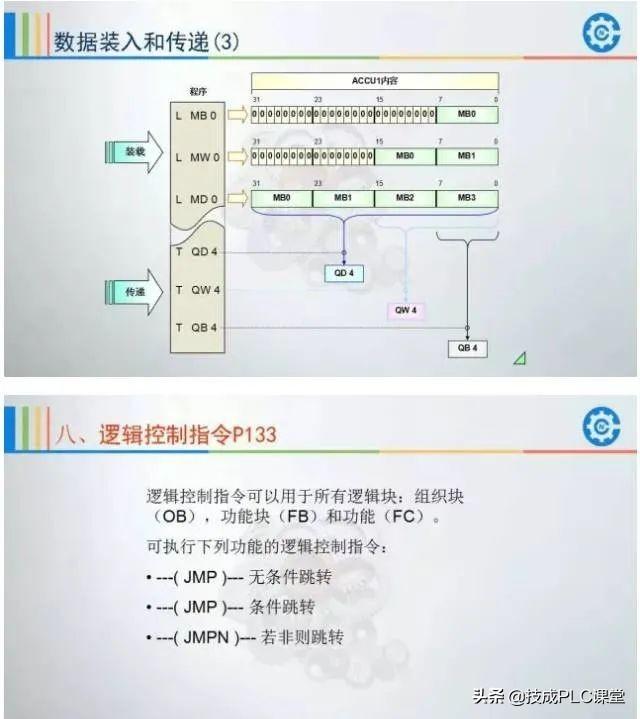

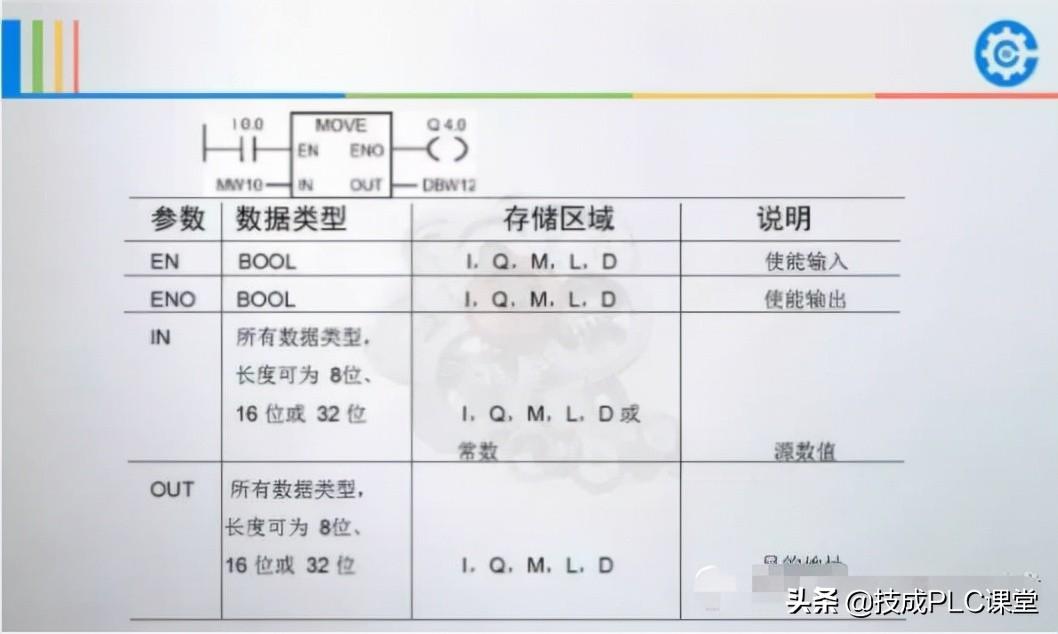

今天小编就用PPT的形式为大家讲解西门子PLC编程以及分析案例。

▼

转发是最大的鼓励！谢谢您的支持！

小贴士

进阶全家桶： 含有经典18本大全书，历年电工考试真题、电工必备实训仿真软件、电气自动化行业各类型技术手册！

工控小白，如何学习S7-300中型PLC编程，按此方法，一共5步

S7-300系列PLC是西门子公司的中型系统PLC，比S7-200系列要高出一个级别，编程方式也与200不同，指令也不同。那么若是新人想学习S7-300的编程要怎么下手呢？

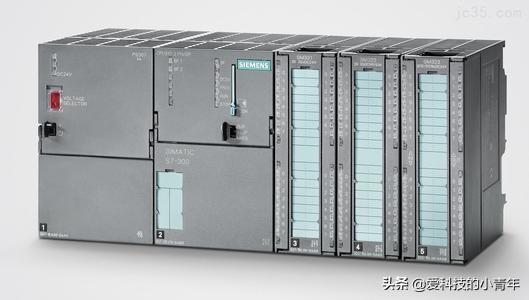

了解硬件

想要学习PLC编程，无论是S7-300，还是S7-200，或者其他品牌的PLC，都不能直接上手就学习编程。小编建议大家，从硬件开始学习。硬件是程序的载体，是程序的执行基础环节，执行程序需要靠硬件的支持，所以要对PLC的硬件充分掌握，包括CPU，I/O模块，网络模块，以及各种功能模块。

了解软件界面

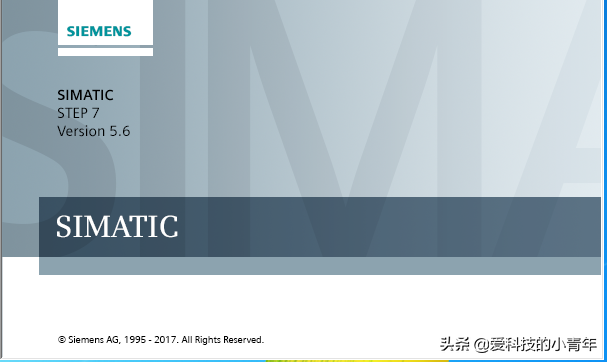

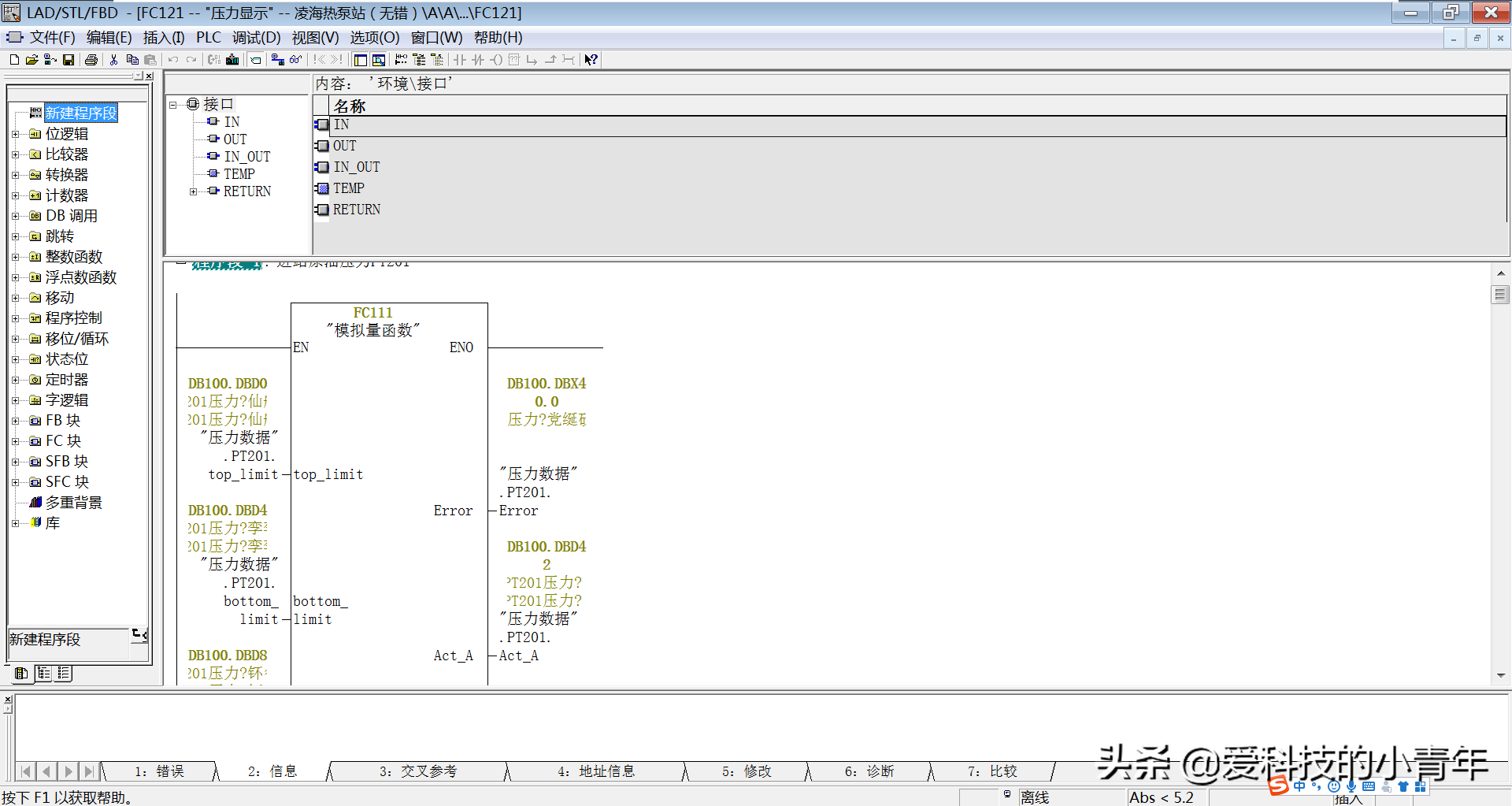

S7-300系列的编程软件为STEP7，新博途也支持部分S7-300的变成，常用STEP7，我们在安装完软件之后，应该对软件的界面进行了解，每个菜单中都有些什么功能，指令的位置，对初步的表面只是进行了解之后，在进行下一步深入了解，如学习如何组态一套系统，怎么添加硬件，怎么设置通讯接口等等，这些都是编程的基础，必须要掌握。

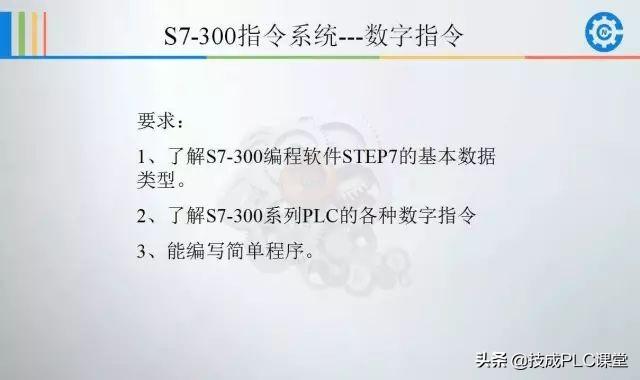

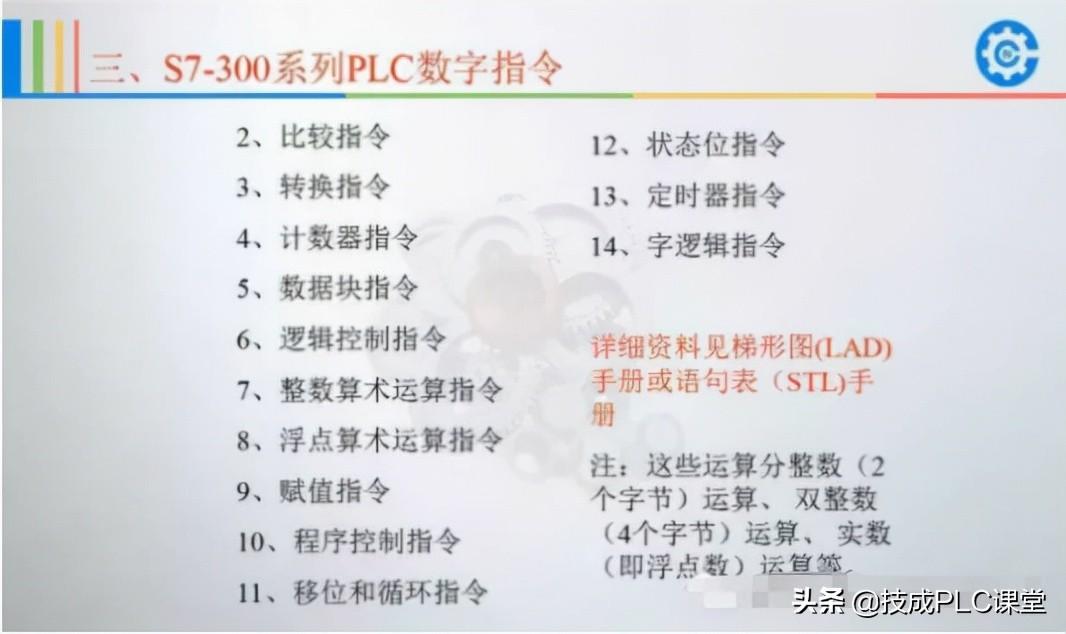

指令的学习

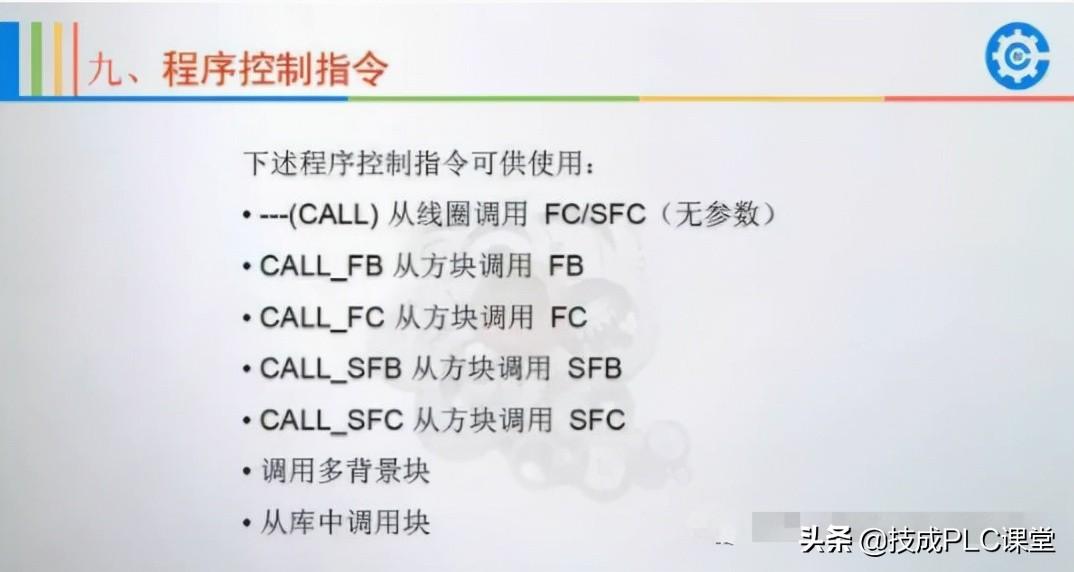

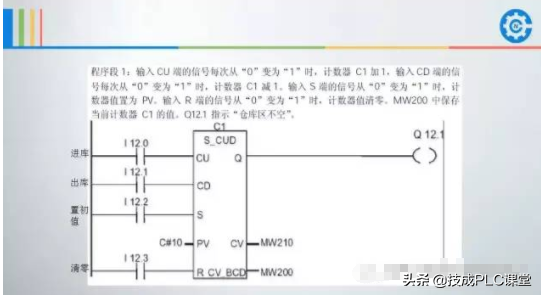

编程的方式有很多种，例如梯形图，命令，STL，功能块等等，最常用，也是最基础的就是梯形图编程 ，我们在想要完成一个程序的编写之前要掌握各种需要的指令，包括基本指令，定时器，计数器，FB块，FC块等，要对这些常用的指令非常的熟悉，只要看到这个指令就能想到它的使用方法，这样在编程序和看程序的时候才会得心应手。

日常的积累

编程序不是一蹴而就的，一个成手工程师的程序也是一点点从小白成长起来的，在最初编程是可能程序的可读性都不太好，逻辑比较混乱，尤其是对指令或者编程方式不太熟悉时，想要编写一个可读性高的程序真的很难。但是不用担心，任何一个工程师在最初也都经历过这样的问题，我们在刚学编程时，可以读一些成熟的例程，学习下前辈的编程思路，扩充下自己的逻辑思维，这样很有助于提高自己编程的水平。

​学习编程的小建议

每个人的编程思路都不一样，通过不同的指令能实现的功能也很多，我们在编程是不用非要与其他人一样，最终的目的是要实现系统的功能，而在编程过程中就是要增强程序的可读性、可操作性、稳定性，减少程序运行时的出错率，这样就是一段好的程序。

S7-300系列产品已经使用了很多年，系统无论是硬件还是软件都非常的成熟，学习的资料也很多，若是遇到什么难题大家可以找官网论坛，上面的知识也非常的丰富。
