PLC编程语言有哪几种？每种编程语言你都了解吗？

子曰："工欲善其事必先利其器"，学习新知识，必定要先做足准备，才能学得更好。正如新手刚开始接触，它的软件编程语言与一般语言相比，有明显的不同，它既不同于高级语言，也不同于一般的汇编语言，它既要满足易编写又要满足易于调试的要求。早期的PLC仅支持梯形图编程语言和指令表编程语言，现根据国际电工委员会制定PLC编程支持的语言包括以下五种：梯形图Dele（LD）、指令表Delete（IL）、功能模块图Delete（FBD）、顺序功能流程图Delete（SFC）及结构化文本Delete（ST）。

1、梯形图语言（LD）

梯形图语言是PLC程序设计中最常用的编程语言。它是与继电器线路类似的一种编程语言。由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。

梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，因此电气设计人员更好掌握。

梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。

2、指令表语言（IL）

指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。

指令表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。其特点与梯形图语言基本一致。

3、功能模块图语言（FBD）

功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。采用功能模块图的形式来表示模块所具有的功能，不同的功能模块有不同的功能。

功能模块图编程语言的特点是：以功能模块为单位，分析理解控制方案简单容易；功能模块是用图形的形式表达功能，直观性强，对于具有数字逻辑电路基础的设计人员很容易掌握的编程；对规模大、控制逻辑关系复杂的控制系统，由于功能模块图能够清楚表达功能关系，使编程调试时间大大减少。

4、 顺序功能流程图语言（SFC）

顺序功能流程图语言是为了满足顺序逻辑控制而设计的编程语言。编程时将顺序流程动作的过程分成步和转换条件，根据转移条件对控制系统的功能流程顺序进行分配，一步一步的按照顺序动作。每一步代表一个控制功能任务，用方框表示。在方框内含有用于完成相应控制功能任务的梯形图逻辑。这种编程语言使程序结构清晰，易于阅读及维护，大大减轻编程的工作量，缩短编程和调试时间。用于系统的规模校大，程序关系较复杂的场合。

顺序功能流程图编程语言的特点：以功能为主线，按照功能流程的顺序分配，条理清楚，便于对用户程序理解；避免梯形图或其他语言不能顺序动作的缺陷，同时也避免了用梯形图语言对顺序动作编程时，由于机械互锁造成用户程序结构复杂、难以理解的缺陷；用户程序扫描时间也大大缩短。

5、结构化文本语言（ST）

结构化文本语言是用结构化的描述文本来描述程序的一种编程语言。它是类似于高级语言的一种编程语言。在大中型的PLC系统中，常采用结构化文本来描述控制系统中各个变量的关系。主要用于其他编程语言较难实现的用户程序编制。

结构化文本编程语言采用计算机的描述方式来描述系统中各种变量之间的各种运算关系，完成所需的功能或操作。大多数PLC制造商采用的结构化文本编程语言与BASIC语言、PASCAL语言或C语言等高级语言相类似，但为了应用方便，在语句的表达方法及语句的种类等方面都进行了简化。

结构化文本编程语言的特点：采用高级语言进行编程，可以完成较复杂的控制运算；需要具备一定的计算机高级语言的知识和编程技巧，对工程设计人员要求较高。直观性和操作性较差。

不同型号的PLC编程软件对以上五种编程语言的支持种类是不同的，早期的PLC仅仅支持梯形图编程语言和指令表编程语言。目前的PLC对梯形图（LD）、指令表（STL）、功能模块图（FBD）编程语言都以支持。 因此在PLC控制系统设计中，要求设计人员不但对PLC的硬件性能了解外，也要了解PLC对编程语言支持的种类。

PLC各种编程语言都有啥不同

编程语言种类很多，各有各的优势，语句表和指令表类似，是编程语言的一种，在PLC中应用比较普遍，也是一种高级编程语言，PLC中语句表、梯形图、SCL等编程语言的特点：

　1、顺序功能图（SFC－Seauential Fuction Chart）

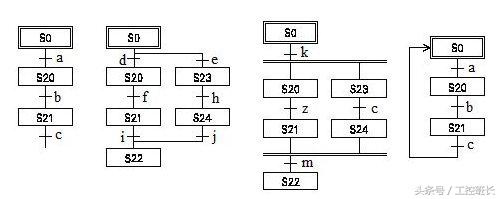

这是位于其它编程语言之上的图形语言，用来编程顺序控制的程序（如：机械手控制程序）。编写时，工艺过程被划分为若干个顺序出现的步，每步中包括控制输出的动作，从一步到另一步的转换由转换条件来控制，特别适合于生产制造过程。

西门子STEP7中的该编程语言是S7　Graph。

2、梯形图（LAD－LAdder Diagram）

这是使用使用最多的PLC编程语言。因与继电器电路很相似，具有直观易懂的特点，很容易被熟悉继电器控制的电气人员所掌握，特别适合于数字量逻辑控制。

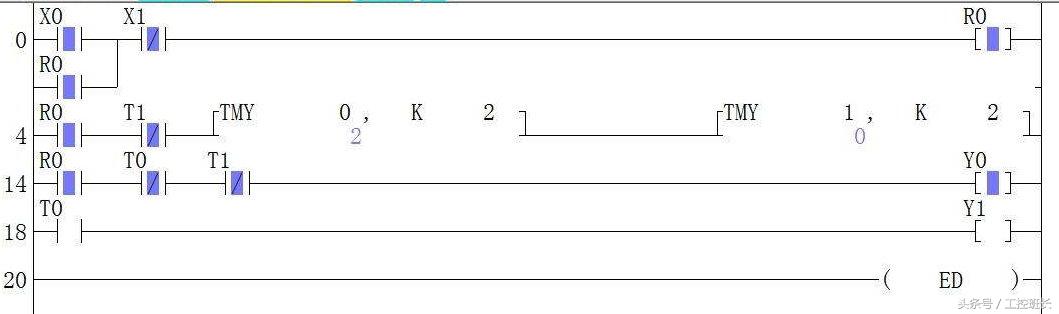

梯形图由触点、线圈和用方框表示的指令构成。触点代表逻辑输入条件，线圈　代表逻辑运算结果，常用来控制的指示灯，开关和内部的标志位等。指令框用来表示定时器、计数器或数学运算等附加指令。

在程序中，最左边是主信号流，信号流总是从左向右流动的。

不适合于编写大型控制程序。

3、语句表（STL－STatement List）

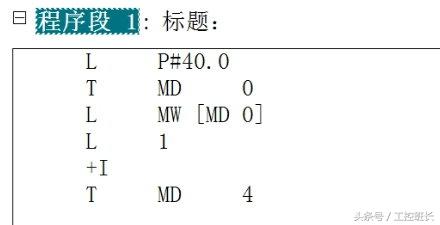

是一种类似于微机汇编语言的一种文本编程语言，由多条语句组成一个程序段。语言表适合于经验丰富的程序员使用，可以实现某些梯形图不能实现的功能。

4、功能块图（FBD－Function Block Diagram）

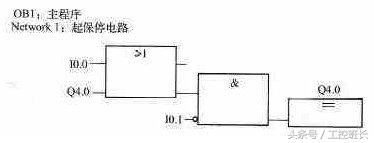

功能块图使用类似于布尔代数的图形逻辑符号来表示控制逻辑，一些复杂的功能用指令框表示，适合于有数字电路基础的编程人员使用。功能块图用类似于与门、或门的框图来表示逻辑运算关系，方框的左侧为逻辑运算的输入变量，右侧为输出变量，输入、输出端的小圆圈表示“非”运算，方框用“导线”连在一起，信号自左向右。

5、结构化文本（ST－Structured Text）

结构化文本（ST）是为IEC61131－3标准创建的一种专用的高级编程语言。与梯形图相比，它实现复杂的数学运算，编写的程序非常简洁和紧凑。

STEP7的S7 SCL结构化控制语言，编程结构和C语言和Pascal语言相似，特别适合于习惯于使用高级语言编程的人使用
