「PLC编程必备」二、十六进制数如何能转换成十进制数？

二、十六进制数转换成十进制数前面已经有初步的讲解，其值为各个位码乘以位权然后完全相加。

一般地说，一个N进制数如果有n位（从0，1，…..n-1位），则其十进制公式为：

我们这里就以二，十六进制为例说明:

例一：试把二进制数B11011转换成等值的十进制数。N=2，n=5，

从中可以看出，

为0 的位，其值也位0 ，可以不用加，这样把一个二进制数转换为十进制数只要把位码为1的权值相加即可。

例二：试把十六进制数H3E8转换成十进制数。N=16,n=3.

其计数过程和二进制完全一样。

上篇精彩内容回顾：

PLC编程必备：讲解二、八、十、十六进制数【6月2号】

电气大神手把手教你用博图V17编写一个PLC程序，简单明了！

众所周知博途软件更新的很快，但很多朋友发现，博途V17和旧的版本在组态的时候，有一些变化，本文就手把手教你使用博途V17，编写一个简单的PLC项目。

先上干货：博途软件安装包！

工欲善其事必先利其器，没有博途软件都是白搭，所以给大家准备了从博途V14-18各个版本的软件包合集 ，大家可根据自身需求下载！

该演示在虚拟机中，使用的博途V17软件版本实现。具体操作步骤如下：

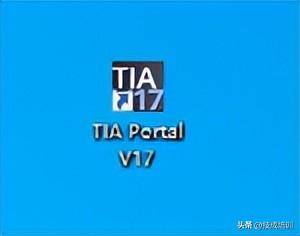

1、鼠标双击博途软件图标：

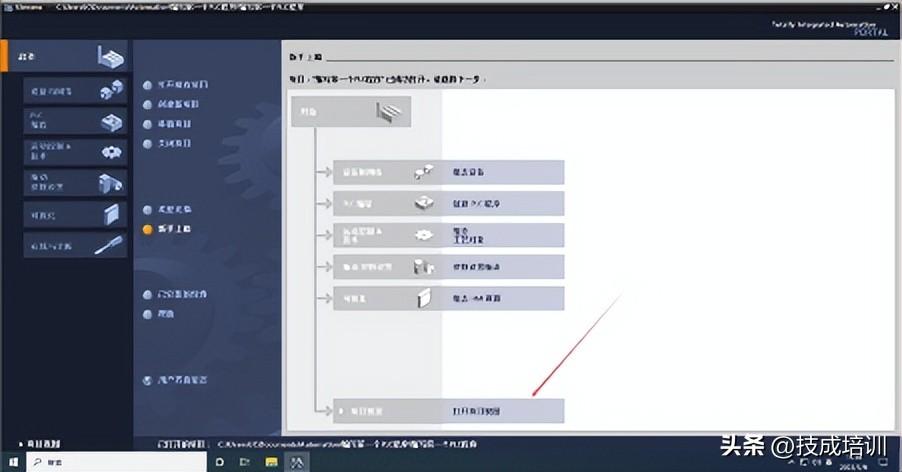

2、依次选择“启动”- “创建新项目”，

选择存放路径，并命名，最后选择创建。如图所示：

3、打开项目视图：

4、在项目树下，鼠标双击“添加新设备”，

在弹出窗口选择“控制器”，依次选择对应的CPU型号，并确认名称和版本，最后点击确认，如图所示：

5、添加新设备后，

与博途V16其它版本不同的是，博途V17有一个弹出窗口，需要进行PLC安全设置。首先设置PLC数据密码，如图所示：

6、设置完毕，点击下一步，如图所示：

7、使用HMI安全通信，再点击下一步，如图所示：

8、设置PLC访问密码，如图所示：

9、PLC安全设置完毕，点击完成。

10、选择垂直分布的双视图编辑器，

一边打开“设备和网络”-“设备视图”，一边打开“Main”程序块，如图所示：

11、在程序段1中，

选择该编程线，在点击“常开触点”指令，如图所示：

12、选中编程线，再选择“常闭触点”，

如图所示：

13、选中编程线，再选择“赋值”，

如图所示：

14、选中编程线，再选择“打开分支”，

如图所示：

15、选中编程线，再选择“常开”，

如图所示：

16、选中编程线，再选择“嵌套闭合”，

如图所示：

17、从设备视图中的输入和输出信号，

选中并拖入到程序中，如图所示：

18、右击符号地址，重命名变量，

如图所示：

19、编译（可以理解检查程序有没有错）一下程序，

查看编译的结果，如图所示：

编译无误后，该程序则编写完毕。也实现了在博途V17软件中，编写第一个PLC程序。接下来就是下载PLC程序了。在本文中，不展开说明。如果你有更多关于博途软件的使用问题，欢迎留言交流。

文章来源：技成培训网原创，作者：刘郴；未经授权禁止转载，违者必究！
