不想自己的程序被别人窃取，你就得学会PLC安全保护设置
自 TIA Portal V17 起，新增了安全向导用于帮助客户快速进行安全相关的设置。其中保护机密的 PLC 组态数据可为每个 PLC 提供更高的项目存储安全性。可以通过安全向导或 CPU 属性中的【保护 PLC 组态数据】进行设置，今天简单和大家介绍两种设置方法。
1. 通过安全向导进行设置
使用 TIA V17 及以上版本新添加固件版本 V4.5 及以上 S7-1200 CPU 时，默认会跳出安全向导。安全向导的【保护机密的 PLC 数据】可以设置密码。
2. 通过 CPU 属性进行设置
可以通过 CPU 属性中的【常规】->【防护与安全】->【保护 PLC 组态数据】设置保护密码。
01
下载机制
① 如果 CPU 中没有加载过此密码，则 TIA Portal 会在第一次下载时提示用户输入保护机密 PLC 组态数据的密码。
② 如果 CPU 中已经加载过此密码，那么项目和 CPU 中的密码必须匹配。如果密码不匹配，则无法将项目下载到 CPU，必须删除保护机密 PLC 组态数据的密码，或将其设置为设备中的密码。
解决方法： 进入【在线和诊断】中的【指定保护 PLC 组态数据的密码】，点击【删除】按钮，重新下载项目：
02
密码策略
机密 PLC 组态数据的密码有复杂性要求，默认的复杂性要求如下：
最短密码长度：8
数字字符最小数目：1
特殊字符最小数目：0
至少一个大写字母和一个小写字母
可通过以下界面查看和修改密码策略。
在项目树中，导航至区域“安全设置 > 设置 > 密码策略” 区域。
03
3. 使用 TIA Portal 更换用于保护机密组态数据的 CPU
情况1： CPU 中没有项目组态，或者已组态的密码（保护机密的 PLC 组态数据）与本项目一致
使用 TIA 直接下载项目即可，无需任何其他准备工作
情况2 ：CPU 中已有项目，且已组态的密码（保护机密的 PLC 组态数据）与本项目不同，则需要对 CPU 进行恢复出厂操作。
从【在线访问】进入到对应 PLC 的【在线和诊断】，在【复位为出厂设置】中进行如下选择，并执行复位 PLC：
– 删除保护机密 PLC 组态数据的密码
– 如果 CPU 具有存储卡，则格式化存储卡
西门子PLC故障安全编程——安全门(SFDOOR)指令
前面的文章我们曾介绍了使用Pilz PNOZ s5安全继电器监控安全门(Pilz安全继电器PNOZ s5的使用说明)，今天这篇文章，我们来聊聊怎样使用西门子故障安全模块+故障安全指令实现安全门的监控。
本文包括如下两个主题：
SFDOOR指令介绍；SFDOOR使用指导；1、SFDOOR指令介绍
在【基本指令】-【安全功能】中可以找到安全门监控指令SFDOOR，如下图所示：

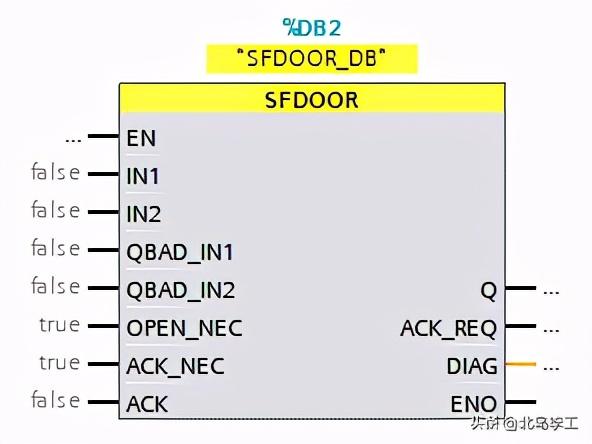

将SFDOOR拖拽到安全函数块(F-FB)中，系统会提示创建背景数据块。可以选择单独背景数据块或者多重背景数据块，初始添加的安全门指令如下图所示：
该指令有6个输入参数和3个输出参数(这里不计EN和ENO)。输入参数的含义如下：
输出参数的含义如下：
SFDOOR指令的功能：
安全系统启动后，输出Q的值为0；此时需要根据ACK_NEC和OPEN_NEC的参数设置值来进行一些操作才能启动Q的输出。
若ACK_NEC=0，则表示自动确认故障。即当输入信号IN1和IN2的值都为1时，输出信号Q即变为1；若ACK_NEC=1，则表示需要手动确认故障。当IN1和IN2的信号都为1，并且ACK信号(复位信号)的上升沿才能确认/复位故障，从而使Q的输出变为1；在确认故障之前，还要注意OPEN_NEC的设置。
若OPEN_NEC=0，则根据ACK_NEC的设置确认故障就可以了；若OPEN_NEC=1，则需要在确认故障之前，首先将IN1和IN2的值都变为0(即将门完全打开)，然后再将其都变为1(即门完全关闭)，然后再根据ACK_NEC的值进行故障确认；说明：OPEN_NEC是英文"open necessary"的缩写，即"必须打开(门)"，ACK_NEC是英文"acknowledgment necessary"的缩写，即"必须确认"
2、SFDOOR使用指导
SFDOOR指令可以使用两个限位开关连接到故障安全数字量输入模块，当门关闭时，限位开关闭合；当门打开时，限位开关断开；
安全指令SFDOOR的输出Q用来控制门内部的动力设备，这种设计最高可达到SIL3的安全等级；
好了，关于SFDOOR的指令就先介绍到这里。我的书《西门子S7-200 SMART PLC应用技术——编程、通信、装调、案例》已经出版，欢迎点击下面的链接查看：
