PLC控制系统中必不可少的的故障报警控制

故障报警控制是电气自动控制系统中不可缺少的重要环节，也是PLC控制系统中的常用环节。一般来说，标准的报警功能是声光报警，而报警的控制方式又有单故障报警控制和多故障报警控制这两种方式，你知道吗?这一篇文章小编就给大家分别讲一下单故障报警控制和多故障报警控制。

1、单故障报警控制

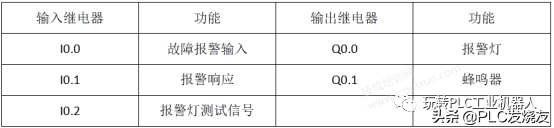

何谓单故障报警?也就是用蜂鸣器和报警灯对单一的一个故障实现的声光报警控制。假设I0.0是故障报警的输入条件，也就是I0.0为ON时进行报警，Q0.0为报警灯，Q0.1为蜂鸣器，I0.1是报警响应，当I0.1接通时，报警灯可以从闪烁变为常亮，同时蜂鸣器停止报警，I0.2是报警灯的测试信号，当I0.2接通时，报警灯亮。

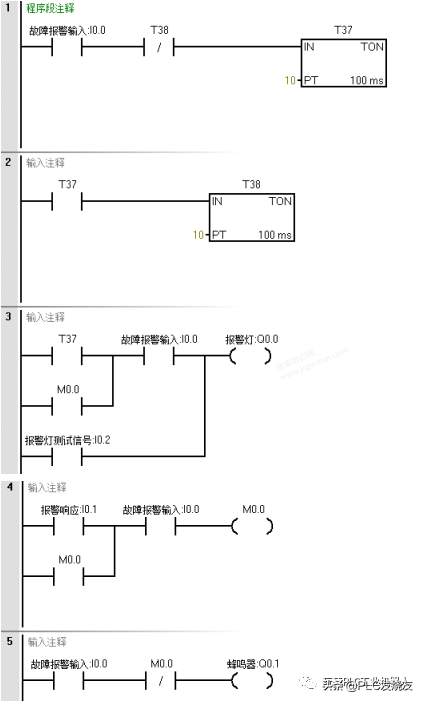

我们看以下程序：

以上程序中网络1和网络2用定时器T37和T38构成了振荡控制电路程序，当故障报警条件I0.0接通时，Q0.0和Q0.1每隔1s 进行声光报警一次，如此往复循环，直到报警结束。当I0.1接通时，网络4中的M0.0接通并保持，同时网络3中的M0.0常开接通，报警灯从闪烁变为常亮，同时网络5中的M0.0常闭断开，Q0.1断开，蜂鸣器停止报警。当I0.2接通时，报警灯亮，可以进行报警灯的测试。

2、多故障报警控制方式

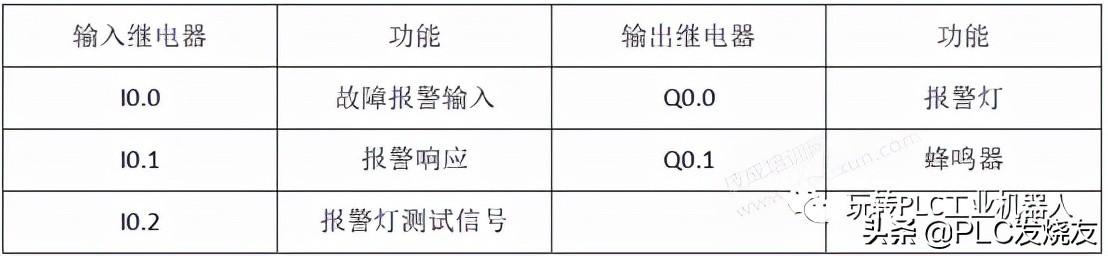

在实际的工程应用中，出现的故障可能不止一个，而是多个，这时程序的设计跟前面的就有所不同了。在声光多故障报警控制中，一种故障要对应一个指示灯，但是蜂鸣器是可以共用一个的。所以在设计程序的时候要将多个故障共用一个蜂鸣器进行报警。假设有两个个故障信号，故障1用输入信号I0.0，故障2用输入信号I0.1，I0.2为消除蜂鸣器按钮，I0.3为试灯、试蜂鸣器按钮，故障1报警灯用Q0.0输出，故障2报警灯用Q0.1输出，Q0.2为蜂鸣器。不管是故障1还是故障2，声音报警都是靠Q0.2蜂鸣器实现的。

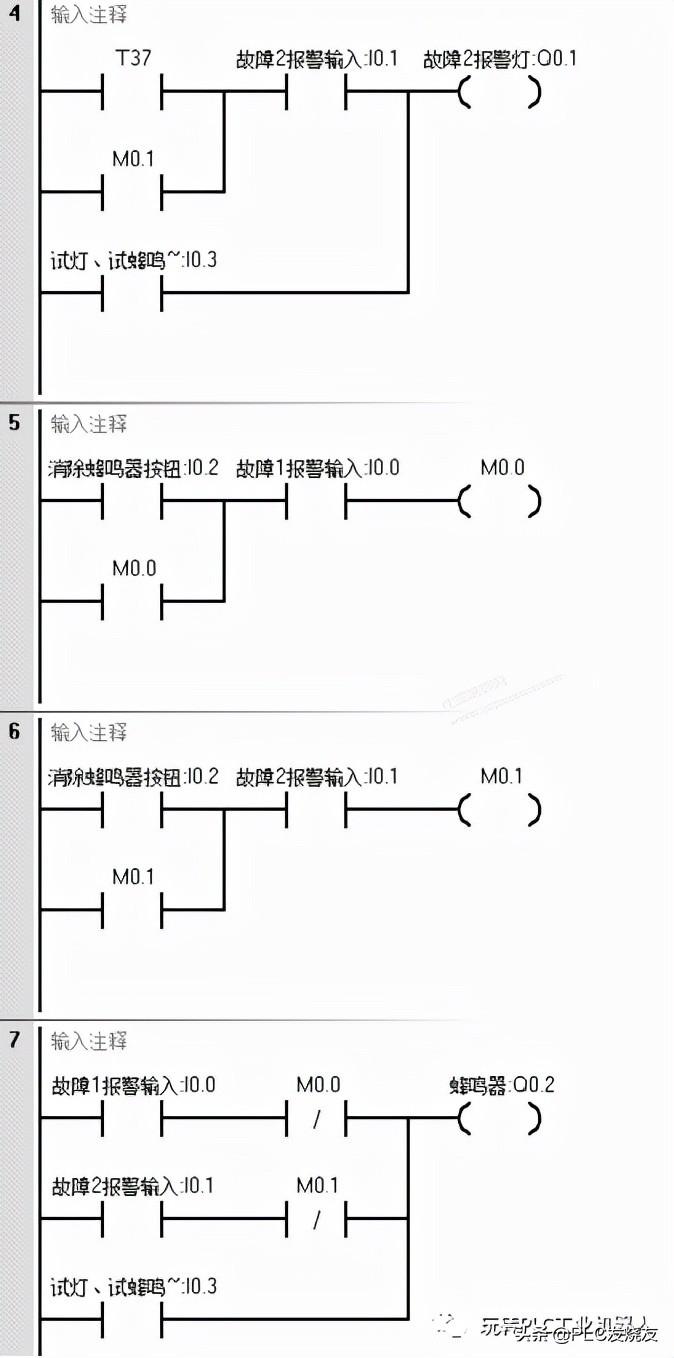

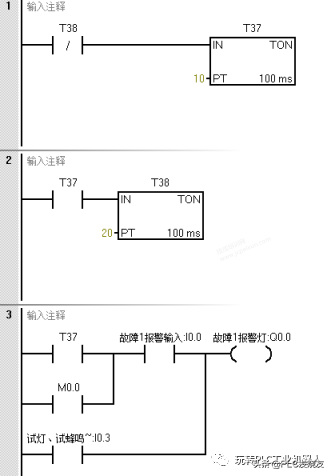

我们看如下程序：

在多种故障报警控制程序中，关键是任何一种故障发生时，按消除蜂鸣器按钮后，不能影响其他故障发生时报警蜂鸣器的正常鸣响。

以上程序由脉冲触发控制、故障报警灯和蜂鸣器的逻辑控制，以及报警控制电流这几个部分组成的。假设控制中发生了故障1报警输入信号，I0.0接通，Q0.0接通1秒，断开1秒，故障1报警灯闪烁，同时Q0.2接通，蜂鸣器鸣响进行报警。当操作人员知道报警后通过按消除蜂鸣器按钮，I0.2接通，网络5中的M0.0常开接通并自锁，M0.0常闭断开，从而使Q0.2断开，蜂鸣器停止鸣响。当故障2报警输入产生时，以相同的方式进行声光报警，不会影响其他故障发生时蜂鸣器的正常鸣响。以上就是两个故障报警控制程序的编写和说明。

故障报警控制程序是我们编程设计的重要环节，这个大家还是必须掌握的噢，大家可以参照以上方法可以设计更多故障的故障报警控制程序，你学会了吗?

技成培训网原创，作者：蔡慧荥，未经授权不得转载，违者必究

私信回复：西门子案例 ，领【777个西门子案例程序】 ~

PLC进入停止模式，怎么让它自动报警，老电工讲解编程和

有个朋友问了一个问题，他们单位有一个PLC所控制自动排水的系统，用的是西门子S7-200 smart PLC。不知道什么原因，PLC有时候就自动切换成了停止模式，切换成停止模式以后就不能够控制自动排水了。这个时候操作工如果没有及时发现，车子里面水满了就溢出来了。

有没有什么办法？如果PLC进入停止模式以后给一个报警、提示，带了西门子 smart PLC其实就是有这个功能。比如在PLC点上或者某个点，比如像这款PLC是不是Q.0到Q.7？再挑一个点，比如从用Q.7点位接一个报警仪，比如这里接一个指示灯。

比如在Q.7点位上接一个指示灯，比如也就是倒数第三个端子上接一个指示灯。这里接个指灯当然要取一个供电的电源，比如在E2和端子上接供电电源，把供电电源接到电源的和火线L。把指示灯后边这根线接到零线，让它形成一个回路。

通过PLC在经过Q.7点位接到指示灯的另一个接线柱回到零线。这个线接好以后，也就是希望当PLC进入停止模式以后希望指示灯点亮，但是实际工作当中把它换成一个报警仪。

下面去编程软件当中，系统快了一遍设置一下。打开西门子S7-200 smart PLC的编程软件，怎么设置就让Q.7在PLC状态？在PLC进入停止模式的时候输出，其实这个在课程当中讲过，在系统快里边打开系统快窗口，这里就有设置的方法，数字量输出和选项。

这里有Q.0.X，也就是代表后边是Q.0到Q.7，因为这个是SR20，所以只有八个输出点，也就是这个是Q.0，一直到Q.7。也就是勾选Q.7，也就是下面这个描述，只要CPU处于stop模式，选中的输出的就会为ON，也就是它就会输出，也就是这个。

选Q.7也就是可有0.7的就会输出，只要在stop模式，点击确定。但这里需要注意一个问题，可能没有用过这个功能的朋友以为只要这样选择以后进入运行，停止模式以后为on，进入运行模式以后就变成off了。其实不是，只要这样设置，下载到prc当中以后，其实在停止模式下是on，切换为运行模式以后还是on。

所以希望在运行模式下会off，也就是灯的不亮，在停止模式和灯亮。所以在程序当中还要编一条程序，也就是可以利用s这里输入一个比如sm零点一，也就是第一个扫描周期触点接通，然后利用复位指令给q零点七，也就是接的复位，下面填一也就是给一个位进行复位。

当prc只要一切换成运行模式以后就复一下位，q零点七就不输出了，只要切换到停止模式以后就输出。下载到prc内部，观察一下，看一下plc灯是否点亮，看一下实物。目前prc在四top模式，就是在停止模式，指示灯已经点亮了，但是刚才接错线了，这根火线不应该接在一l，接在二l这里，已经改了过来。

把plc切换到运行模式，看运行模式指示灯的点亮，接的指示灯的时候就熄灭，再切换到停止模式，切换到停止模式以后stop指示灯亮，指示灯就点亮，就实现了这个功能。

如果想学西门子s七杠二百smartplc编程，可以点击下方装栏卡片学习这套我制作的，手把手带你零基础prc入门了课程。这套课程非常的通俗易懂，即使完全零基础，对prc没有一点概念，只要有电工基础就可以学这套课程。

这套课程包括对西门子s七杠二百smartplc硬件介绍，包括对接线的方法讲解，实物讲解，包括每条编程指令的使用方法，包括像里边的有很多编程的实例，相信学了这道课程以后可以完全掌握西门子s七杠二版smat和plc的编程方法。

但拍了课程以后如果没有smat编程软件，可以私信我，把软件的时候发给你。
