新手plc入门教学，用三菱FX系列编写报警系统
众所周知，一个完整的设备应包含手动功能，保护功能，报警功能，自动运行功能等等，今天我们介绍FX系列如何做一个报警系统。
一、 基础介绍
状态S，S0~S899，S1000~S3999为步进阶梯使用的软元件，S900~S999是分配为报警系统使用的软元件，叫信号报警器
M8049，报警监视启动标志，用来启动报警监视功能
M8048，报警触点，当信号报警器（S900~S999）任一得电时，M8048就会闭合，前提需要将M8049得电，进行激活监视功能
二、报警方式介绍

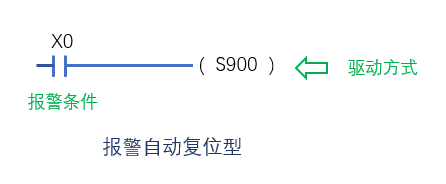

报警自动复位型，这种编写方式的好处是当报警条件断开时，会自动复位报警

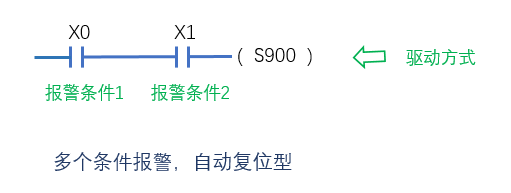

多个条件报警，自动复位型。如果有多个条件满足，就产生一个报警，当然其中一个报警条件断开，自动复位报警

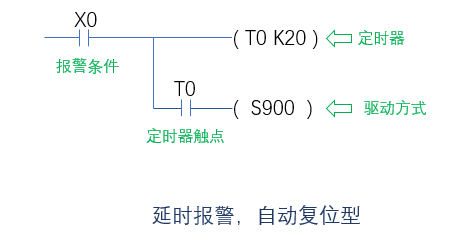

延时报警，自动复位型。当某些报警条件满足时，不能认为就是故障，可以是误动作，我们可以加入延时进行断定，如果接通时间进过我们的设定值时，可以认定就是报警！

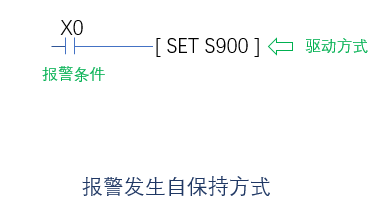

报警发生自保持方式。当某些报警发生时不能自动复位，需要一直保持，直至用户进行确定，才允许消失，我们可以使用SET方式启动报警，让其自保持

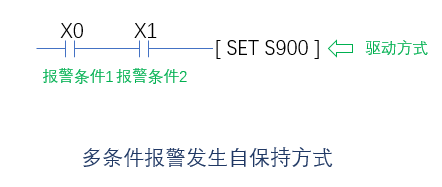

多条件报警发生自保持方式

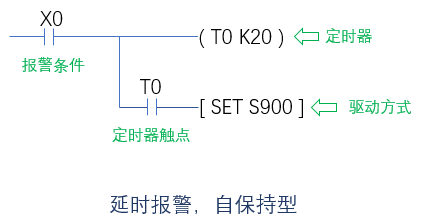

延时报警，自保持型
三、复位报警方式
单一复位报警类型。当需要进行单个进行复位可以使用这个方式

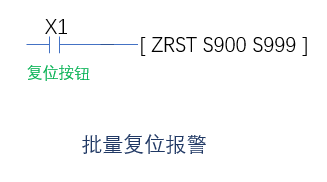

批量复位报警。如果想要所有报警复位，可以成批复位指令，将所有的报警给复位
单一复位，如果需要按下复位按钮，就复位一条报警，可以使用ANR指令，自动复位一条已发生的报警

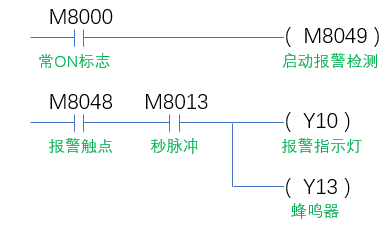

报警监视启动与报警触点输出功能，利用M8048可以检测报警是否发生，输出报警指示灯或蜂鸣器。
