远程通讯模块在plc无线通信中的应用

Plc数据通讯通常都是采用有线的方式进行的，如果距离较远，将会比较麻烦，为解决这个问题，采用新的方案：利用plc专用远程通讯网关—工业智能网关可以远程实现plc与电脑编程软件的无线通讯，plc与电脑组态软件的无线通讯，plc与人机界面触摸屏的无线通讯。在很多场合，当监控点较多时，采用无线通讯能为企业节省不少的成本，并且灵活性将更强。并且在实际系统中，很多控制室与现场用户设备不在同一个地区，如何将分布在不同地方的plc和总控中心的组态软件进行远程通信，利用工业智能网关可以实现远距离的数据传输和设备远程监控。方案一：组态软件与远程plc无线通讯 支持组态王、MCGS昆仑通态、Wincc等主流组态软件与西门/三菱/欧姆龙等plc之间的无线通信。利用华辰智通远程通讯模块可以实现组态软件远程操作plc设备；方案二：触摸屏与远程plc无线通讯

组态软件或触摸屏远程plc网络拓扑图

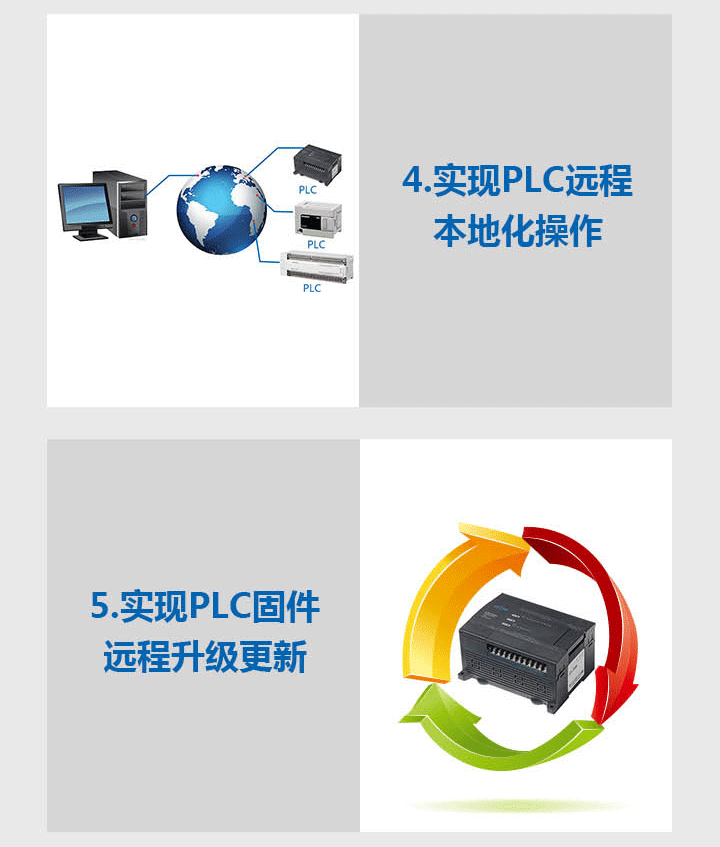

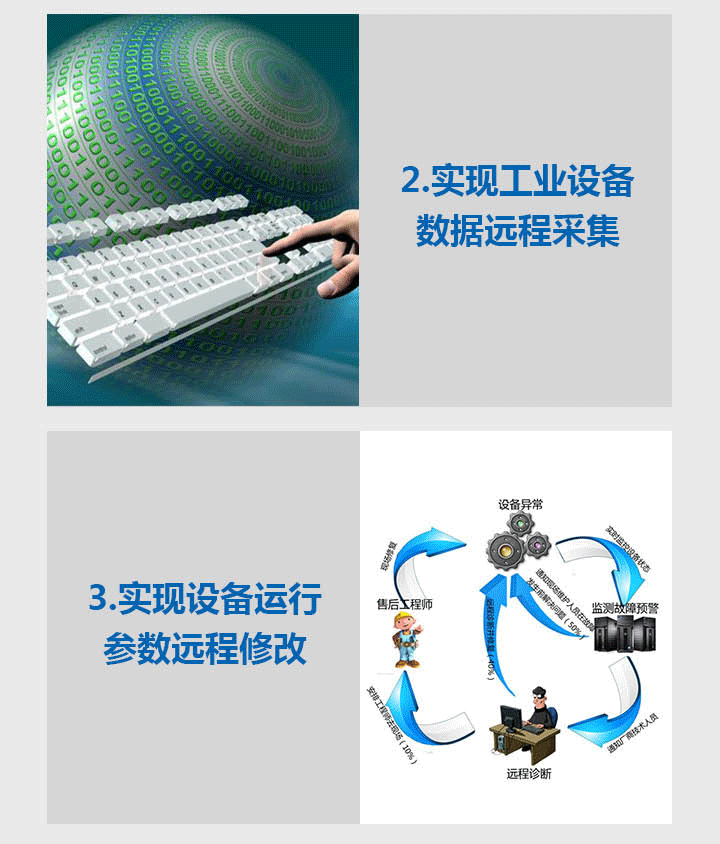

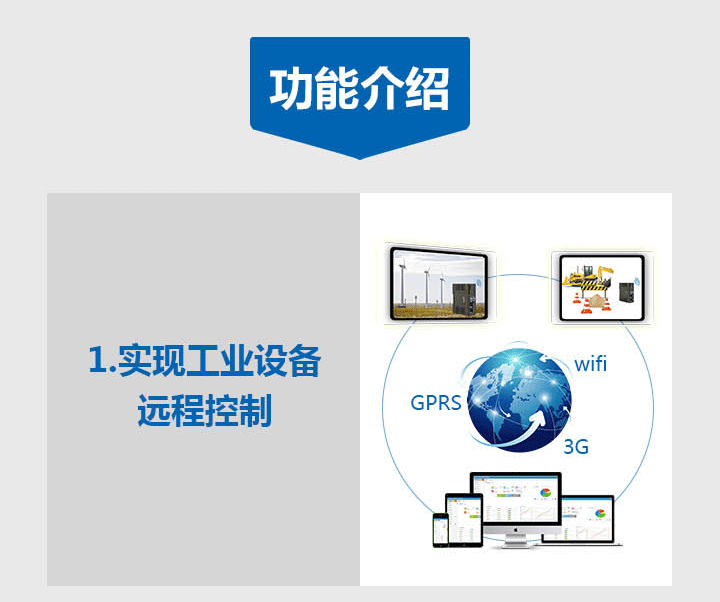

利用工业智能网关实现plc远程通讯可达到的功能：

1、 实现工业现场设备远程控制2、 实现设备固件远程升级，程序上下载，如变频器，伺服器，以及各种仪表仪器的远程上下载程序监控，远程调试。3、 华辰智通，PLC工业通信网关，实现工业现场PLC远程编程、调试4、 实现工业现场触摸屏远程控制，支持以太网的PLC和触摸屏，USB接口的PLC和触摸屏以及串口的触摸屏

5、 实现工业现场组态画面远程映射6、 实现西门子、三菱等PLC等主流协议硬件解析7、 可灵活接入各种设备管理平台8、plc物联网模块，可同时与多台PLC或触摸屏远程通讯

9、 支持PLC远程监控，PLC远程调试，PLC远程上下载，PLC远程控制，PLC数据采集，PLC远程通讯、支持工业PLC网关远程下载与维护；10、支持多种工控协议,支持多网口,串口连接:支持4G/3G/GPRS/WAN/PPPOE/Wi-Fi网络、数字IO输入输出、串口终端通信等接入,也支持TCP/IP,http,UDP，MQTT等等网络协议;11、内含多种通讯协议，可连接国内外知名品牌PLC和HMI设备，支持远程程序更新和上下载，远程控制监控，调试人员远程更新程序和监控故障信息，为企业节省大量的出差费用，降低售后成本。

plc远程通讯模块的特点：1、 多样的通讯接口：多种通讯接口结合，可兼容RS232\RS485\RS422\以太网等各种接口PLC；2、 超强的环境适应能力：多通讯方式结合，结合WIFI、以太网、4G等多种通讯方式，适应各种工业环境；3、 极高的安全性：采用VPN over P2P远程安全通讯方式，结合RSA加密算法确保通讯安全，严防数据泄漏；4、 极强的稳定性：支持断线重连，异常恢复、系统自监控，确保设备实时在线，确保监控系统正常运行；5、 极简易的安装方式：体积小巧，导轨安装。

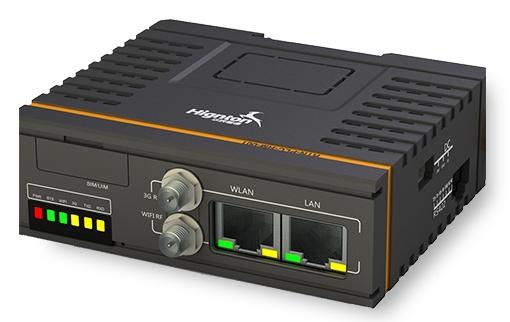

华辰智通远程通讯模块

6、支持西门子、三菱、欧姆龙、松下、施耐德、台达、永宏、安川、汇川、信捷等等各种PLC远程上下载程序、远程监控、在线编程。7、支持以下触摸屏远程上下载程序：西门子、三菱、施耐德、步科，威伦、昆仑通泰、显控、维控等以太网或者USB口的触摸屏。8、支持WINCC、组态王、力控等等组态软件远程组态、远程监控。9、支持远程定义和修改设备及变量采集规则。华辰智通为客户提供的工业PLC联网整体解决方案，通过前沿的工业互联技术，将您的设备连接到思普云，实现大量设备的远程互联，为您提供高效稳定的数据传输，及时、准确地进行数据分析，助您跨入工业互联网的云时代。

S7-1200PLC扩展RS485模块点对点串行通讯

今天自动化便利店 为大家带来的是西门子S7-1200PLC通过扩展RS485模块读取激光测距传感器的数值（重复精度0.5um，分辨力0.1um，量程10cm）。

下面就通过图文说明来做一下具体的介绍：

一：指令主要参数介绍

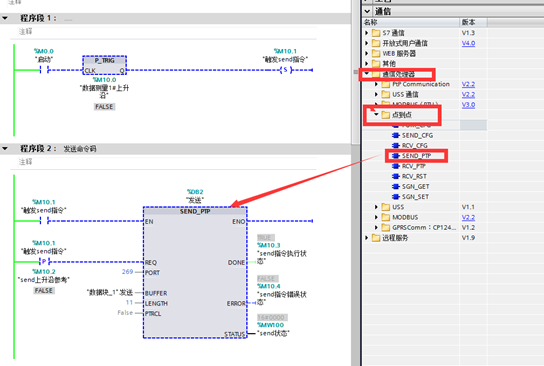

图一（调用发送指令）

1.REQ：上升沿激活发送的指令

2.PORT：通讯模块硬件端口号，在组态界面查看

3.BUFFER：你要发送的命令码在你新建的全局DB块中存放的地方（具体看图五）

4.LENGTH：你要发送的命令码的长度（我这边的命令码是11个字符）

5.PTRCL：默认不管

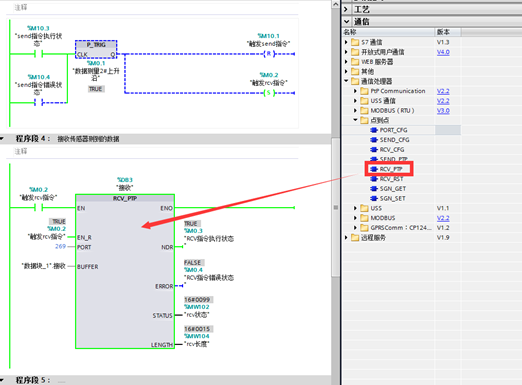

图二（调用接收指令）

1.EN_R：上升沿触发接收指令

2.PORT：通讯模块硬件端口号，通上

3.BUFFER：你所读取到的数据在你新建的DB块里存放的地方（具体看图五）

二：编程注意点

1.读写过程采用轮训的方式（上一个指令的完成位和错误位来触发下一个指令）

2.如果你是一个PLC后面带了很多该传感器的时候，必须是整体的轮训读写，不能单独对每个传感器轮训读写操作（轮训方式不同于上一篇文章讲解的 MODBUS-TCP ）

3.组态的时候要设置好通讯模块的波特率以及起始位和停止位等参数，这些会影响到通讯质量（具体见图三、图四）

4.写程序时主要第三方传感器的通讯数据格式，因为读取过来的数据一般不能直接使用，需要数据格式转换

三：RS485模块组态

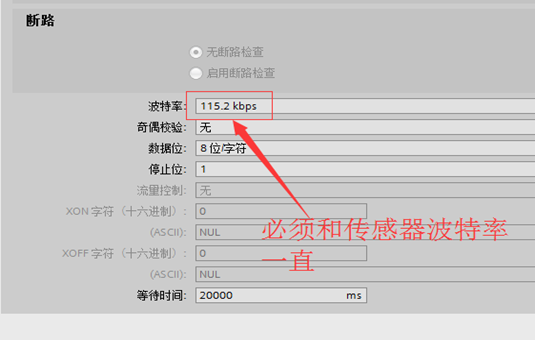

图四（波特率等设置）

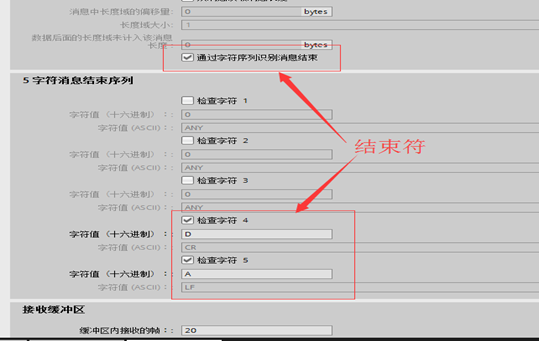

图五（结束符等设置）

四：实际测量数值

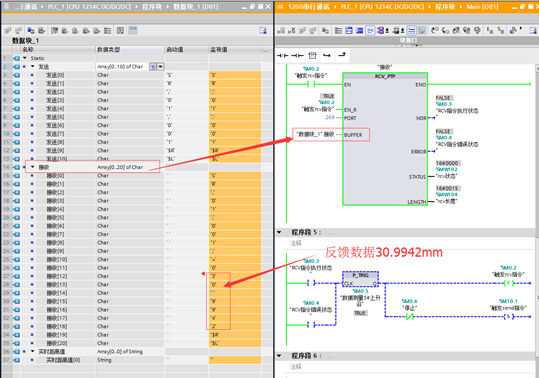

图五（在线监控反馈数据）

注：如果您觉得本篇文章还行，就分享 一下，让更多的同行朋友和我们一起进步，最后有兴趣的亲可以关注一下我的淘宝店铺：自动化便利店 ，说不定就有你需要的。
