罗克韦尔（AB）PLC，编程电缆制作方法

以下为罗克韦尔（AB）PLC，常用的一些通讯电缆的引脚定义，大家可以参照此接线自己单独制作合适的通讯电缆。

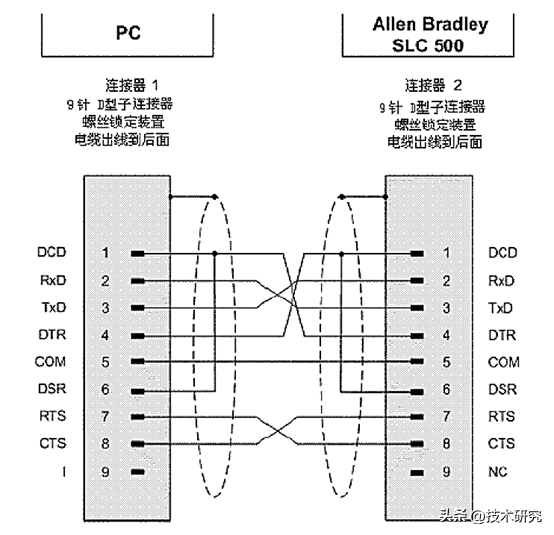

标准电缆1747-CP3

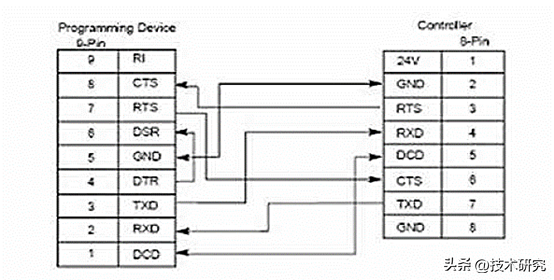

1761-CBL-PM02 Series B Cable

1747-CP3

1747-C10

1747-C11

1747-C13

1747-C20

1756-CP3

1761-CBL-AP00

1761-CBL-AS03

1761-CBL-HM02

1761-CBLPM02 ou

PM05/PM10

1770-CG

1770-CO

1772-TC /9399-C17

1784-CP / 9399-C19

1784-CP10 /

9399-C28

1784-CP12

1784-CP13

1784-CP14

1784-CP15

1784-CP16

1784-CP2 /

9399-C18

1784-CP3 /

9399-C23

1784-CP7 /

9399-C26

1786-CP

2706-NC13

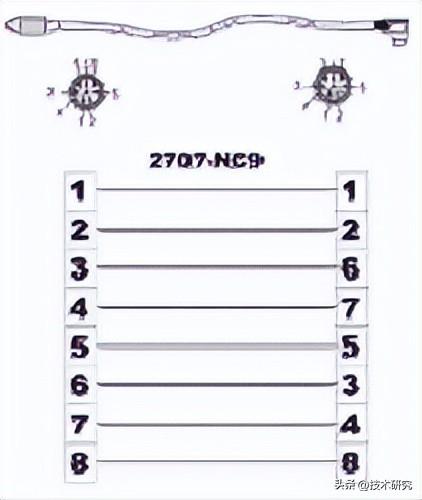

2707-NC9

2707-NC11

2711-NC1

2711-NC13

2711-NC14

9399-C13

9399-C13B

9399-C14

9399-C16

9399-C30

1784-CAS / 9399-C6

9399-C7

1784-

CYS / 9399-C9

ETHERNET

CROSS-OVER

ETHERNET PATCH

CORD

connecteur RJ-45

ABplc的通讯设置

ABplc的通讯设置

首先我们讲一下如何使用串口进行通信的配置，接下来再通过串口给以太网模块分配IP地址。

ABPLC （串口电缆）通讯

步骤如下

1) 插入通讯模块，I/O 模块，处理器模块，即处理器、ENBT/ENET, CNB 等模块，CPU 和 PC 机之间用 1756-CP3 电缆或自制 RS323 串口线连好。然后给机架上电。

2)打开 RSLinx 软件。

3)点击工具栏中的 图标进入以下画面：

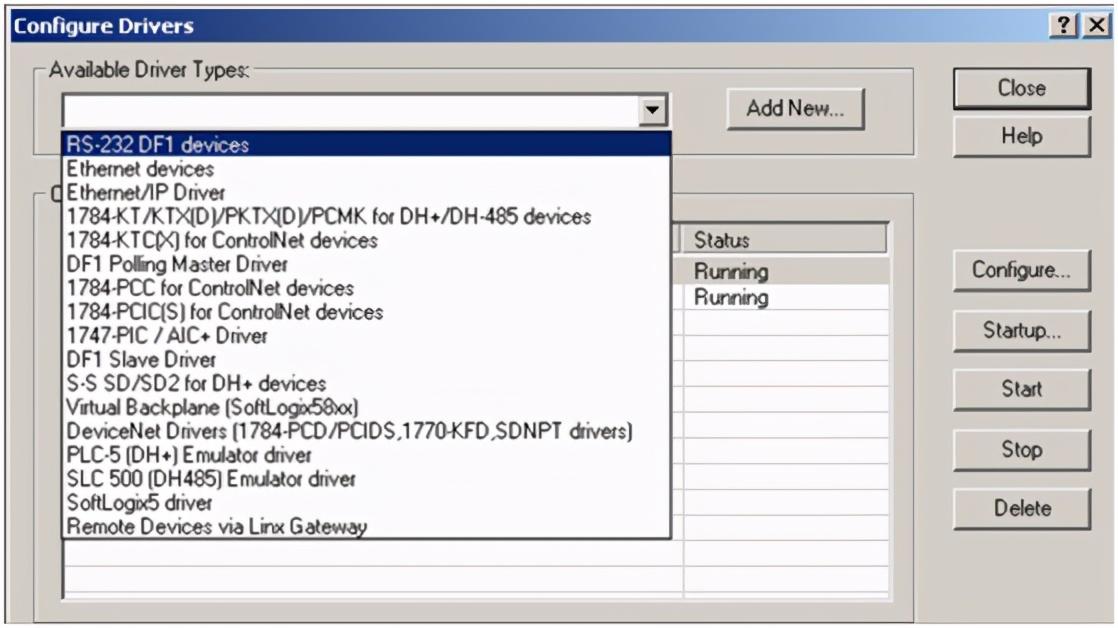

选择RS-232DF1 devices

点击OK

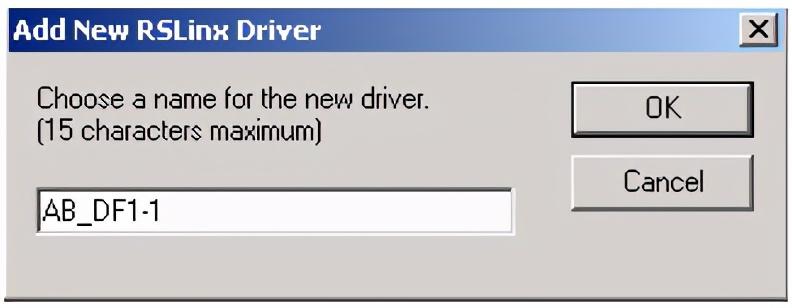

4)之后弹出下面的配置画面，在弹出的"Configure RS-232 DF1 devices"表中点击"Auto-Configure"，

等待显示"Auto-Configure Successful"后选择 OK。 如果不能显示"Auto-Configure Successful"请检查电缆，以及PLC是否上电等。

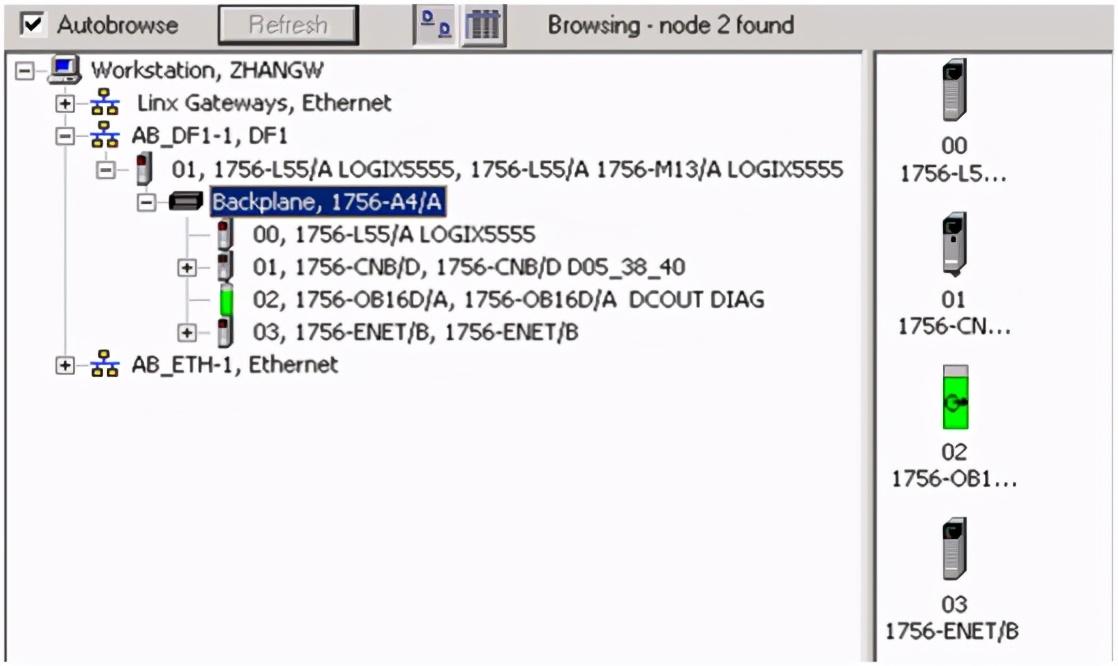

5) 点击工具栏上的图标 RSWho，出现下面的画面。

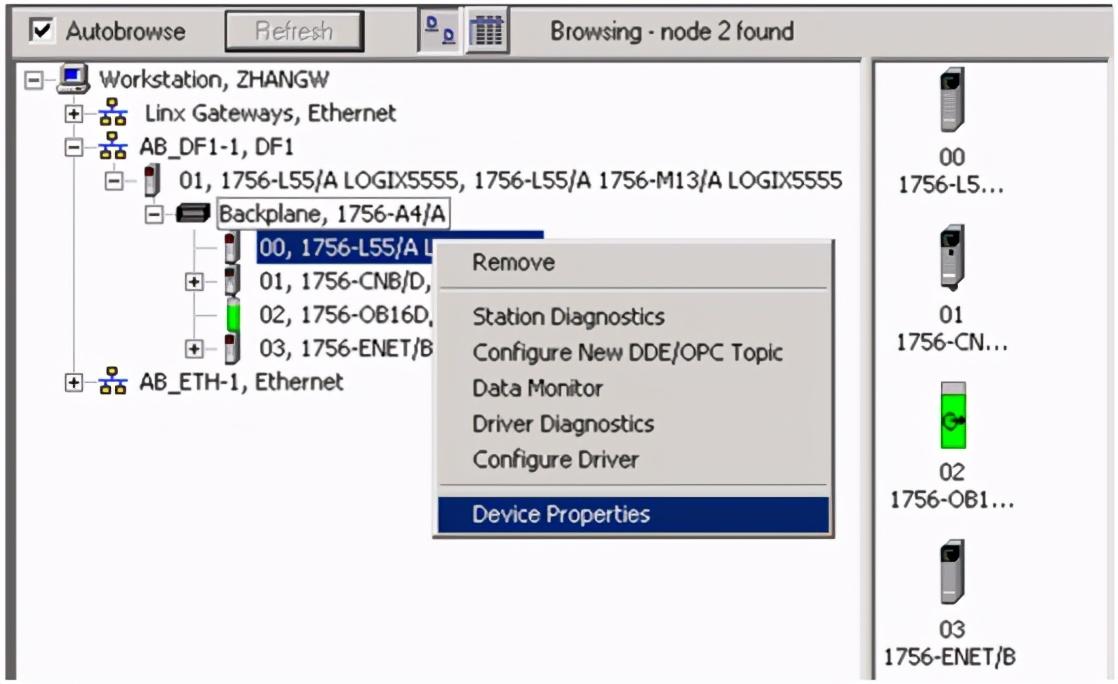

6)接下来右击处理器图标，查看设备属性如下：

查看控制器信息名称，版本号等

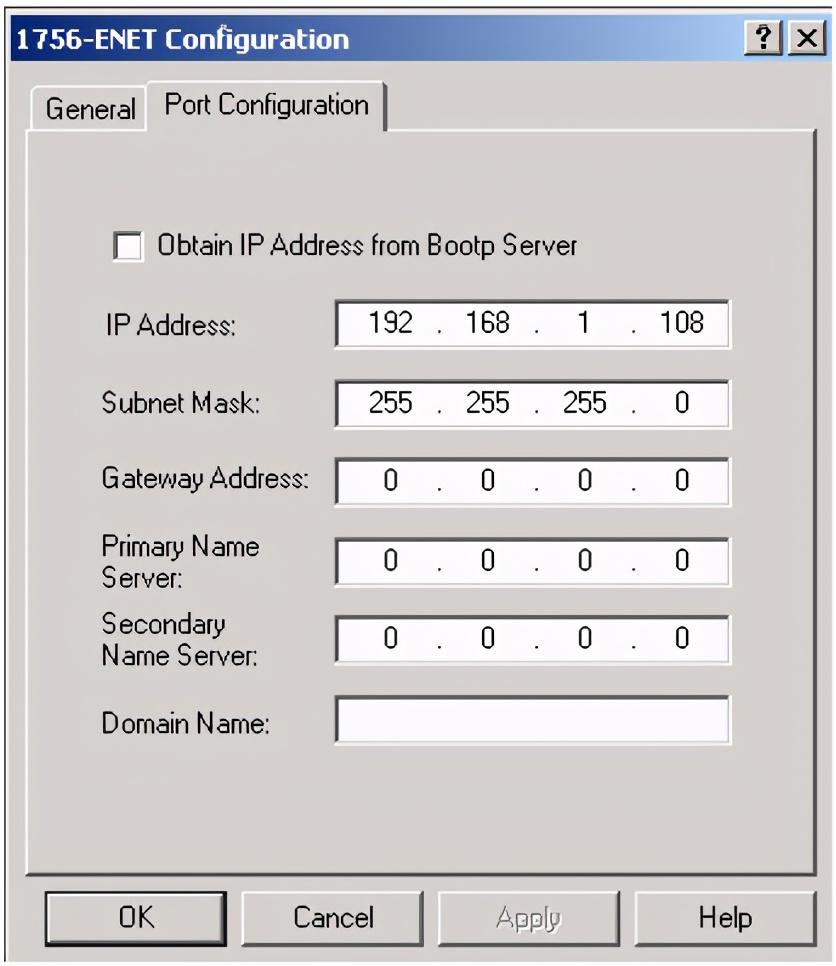

7)ENET 模块，选择"模块组态"（Module Configuration）可以对其修改IP地址、子网掩码和网关地址：

二、 使用以太网进行通讯

1) 连接好以太网线。

2) 在工具条上点击 ，添加以太网设备驱动。

选择 Ethernet Devices, 按下 Add New 键

点击OK

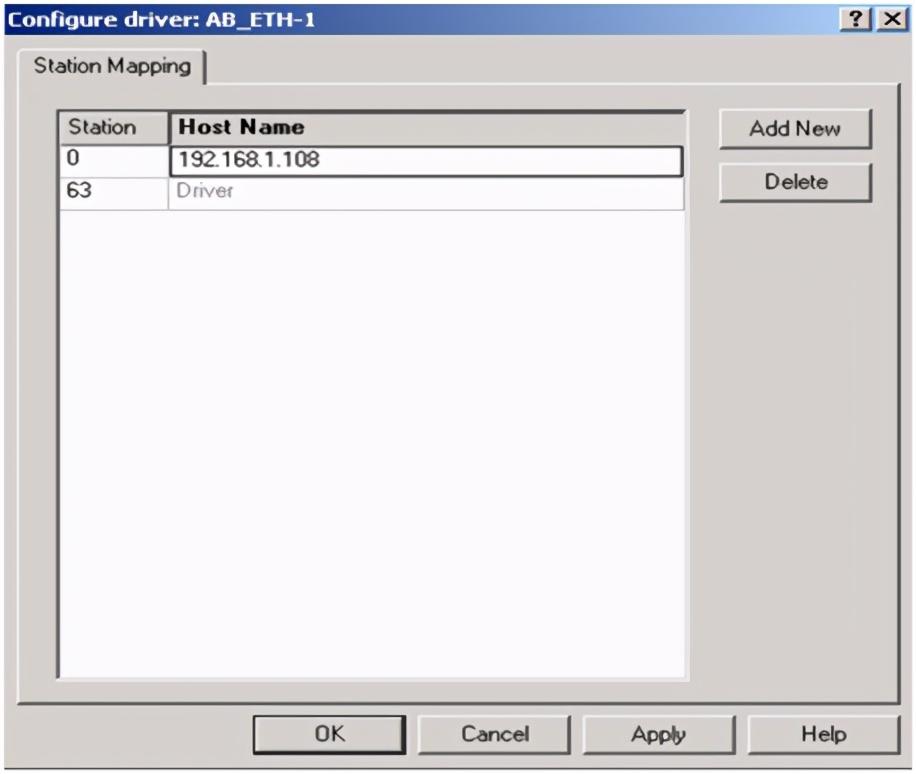

3) 增加以太网设备地址

单击 OK.

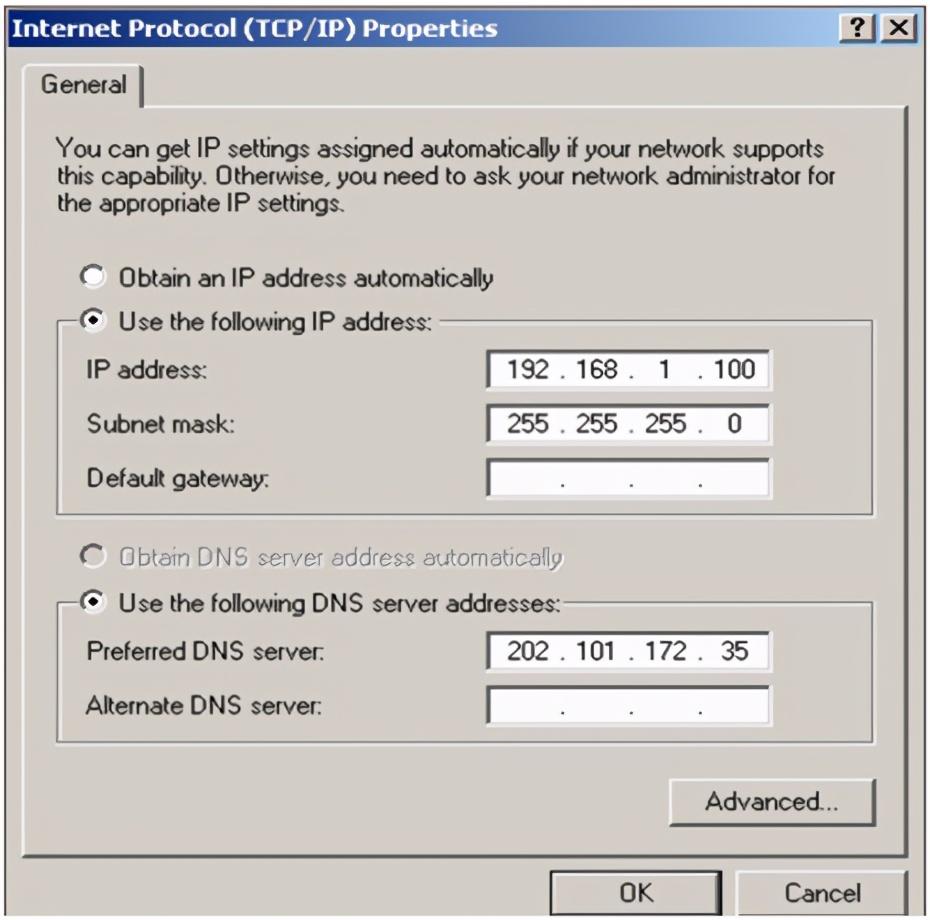

4)注意将计算机的IP地址设置为192.168.1.XXX

5) 单击 ，查看驱动器浏览窗口。

6) 然后可以带电，按槽位插入各模块。展开树状图。

至此我们就完成通信的配置，接下来就可以上传下载PLC程序了。
