工控小白第三弹：电脑控制PLC

在之前的文章中，我们分享了使用自复位按钮来控制PLC的动作，然而，单调的按钮无法满足日益增长的需求，随着电脑的日益普及，人们需要在办公室坐在电脑前面，就可以控制PLC的动作。

对于S7-200这种比较古老的PLC来说，因为他原生并没有带RJ45的网络接口，所以使用WinCC来直接控制它是不可能的。需要一个中间层，这个中间层就叫PC Access。

PC Access 是由西门子专门为S7-200 PLC推出的一款OPC Server软件，用于向OPC客户端提供数据信息，支持符合任何标准的OPC Client(客户端)通讯。S7-200 PC Access官方版自带OPC客户测试端，用户可以方便地检测其项目的通讯及配置的正确性。

OPC（OLE for Process Control） 是嵌入式过程控制标准，是用于服务器/ 客户端链接的统一而开放的接口标准和技术规范。OPC 作为一种工业标准，提供了工业环境中信息交换的统一标准软件接口。

OPC 是一种开放式系统接口标准，可允许在自动化/PLC 应用、现场 设备和基于PC 的应用程序（例如HMI 或办公室应用程序）之间进行简单的标准 化数据交换。它工作于应用程序 的下方。可以在PC 机上监控、调用和处理可编程控制器的数据和事件。 PC Access 可以用于连接西门子，或者第三方的支持OPC 技术的上位机软件，这个上位机软件，通常说的就是WinCC。

首先我们需要把前面写的PLC梯形图做一下修改，之前我们做的程序，里面控制开关使用的是输入映象寄存器，这种方式只能是通过按钮才能进行设置。现在我们需要通过电脑软件，也就是Wincc进行控制的话，我们只能设置它的内部变量存储器（V），于是，我们把梯形图改成如下方式：

如上图所示，我们需要控制变量V0.0，把这一位值设成1，线路就能接通，把变量V0.1设成1，线路就会断开，我们现在的任务就是要读写V0.0、V0.1和Q0.0的值。

要能做到这一步，我们就需要借助PC Access这个软件，如下图所示;

从西门子官网上下载完成PC Access以后，安装比较简单，安装完成以后，我们直接打开这个软件。在主界面中，我们看到，它已经检测到我们的PLC在COM3的接口处，如果显示不正确的话，我们可以通过右键菜单的PC/PG菜单项进行修改，如下图所示:

如何设置PG/PC接口，我们在前面的篇幅里已经讲过了，这里我们一切正常的话，就点击“新PLC”菜单项进行设置，如下图所示：

输入PLC的名称和网络地址以后，点击确认就成功新建了一个PLC连接。创建完成连接以后，我们继续在这个连接上创建我们需要的变量，如下图所示：

在这里，我们一共创建3个变量，他们的地址分别对应V0.0、V0.1和Q0.0，效果如下图所示：

至此，PC Access这里的工作已经做完了，全部工作做完以后，一定要记得保存，否则设置不会生效，切记！接下来，我们需要打开上位机软件WinCC，进行画面的制作和变量的链接等工作，WinCC的具体安装方法，可以参考前面篇幅。

打开我们安装好的WinCC主窗口，找到左侧列表中的“变量管理”项目，右键菜单中选择“添加新的驱动程序”，在弹出对话框中选择“OPC.chn”，如下图所示：

创建成功以后，看到在“变量管理”中新增了一个叫“OPC”的子项目，右键菜单选择“系统参数”选项，打开OPC条目管理器的对话框，找到我们干菜创建的S7200.OPCServer项目，然后点击“浏览服务器”按钮，如下图所示：

在打开的对话框中，找到我们刚才创建的3个变量，全选以后点击“添加条目”按钮，把我们创建的三个变量导入到WinCC里面，如下图所示：

这个时候会有消息框询问你一些参数，点击默认按钮即可，如下图所示：

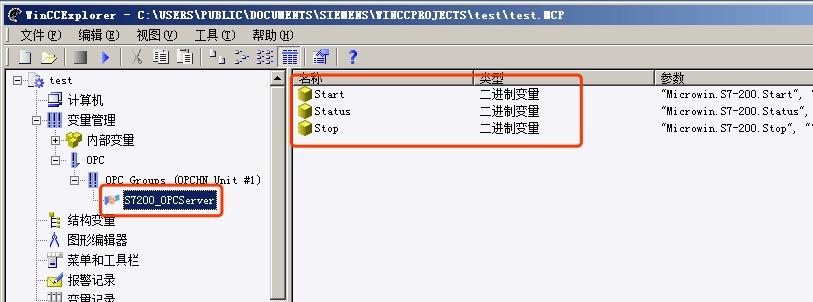

全部完成以后，我们可以看到，三个选中的变量已经被成功添加到变量管理里面，如下图所示：

至此，后台数据，已经全部完成，接下来，我们需要做一个UI界面，一个是开始按钮，一个是停止按钮，还有一个状态显示。我们还是在这个页面中点击图形编辑器，在页面上添加两个按钮和一个圆形状态框，如下图所示：

接下来，为这两个按钮绑定事件，当鼠标按下时，把对应的变量置为1，当鼠标释放时，把对应的变量置为0，如下图所示：

对于圆形状态框来说，同样绑定相应的事件，当变量为0的时候，背景色显示为红色，当变量为1的时候，显示为绿色，如下图所示：

最后，点击运行按钮，运行效果如图所示，这样就可以很方便的在电脑上控制PLC的各种功能了：

工控小白第一弹：用Step7 编写S7-200程序

第一次听说PLC，是在10年前的六安，阿哥当时有一个工程，给几台纺织机做PLC连接显示产量、耗电等参数，当时是去外地请的专家过来，同为程序员的我，心里是十分不甘的。随着阿哥公司规模的越来越大，对PLC的使用也越来越频繁。阿哥于是去自学了PLC编程，身为程序员的我，脸上火辣辣的。于是，也报名学习了PLC的相关知识。到今天为止，初窥门径，特此记录一下。（其实家里还有仪表自动化的科班毕业的年轻人，我一直觉得他应该是家里技术的发动机，然而还是要靠我们两个老家伙自学成才，他最大的本事就是在关键时候不吱声、掉链子。特此吐槽一下）

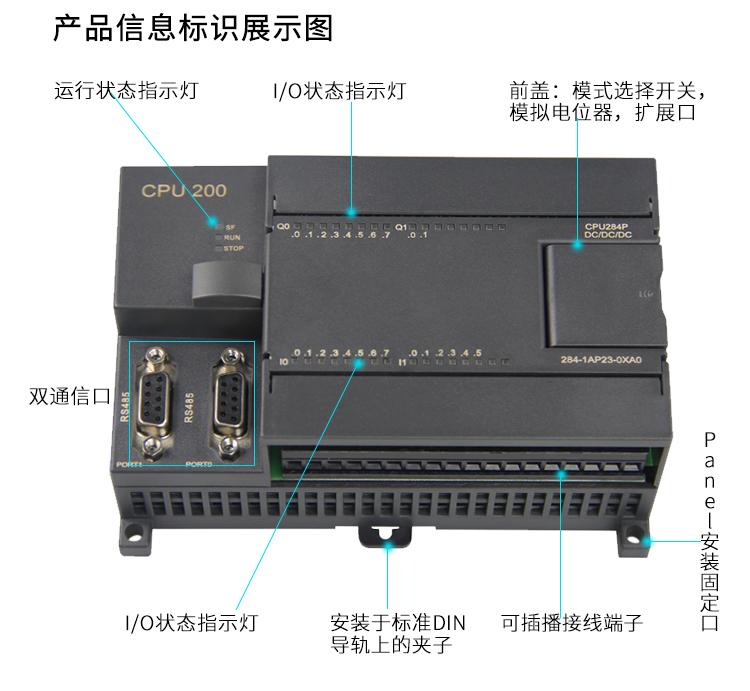

阿哥借给我一个S7-200的西门子PLC硬件，CPU、存储器、电源、IO模块一应俱全。外观如下图所示：

首先，第一步，我们需要一台Windows电脑，在这里我选择了WIndows7 旗舰版。

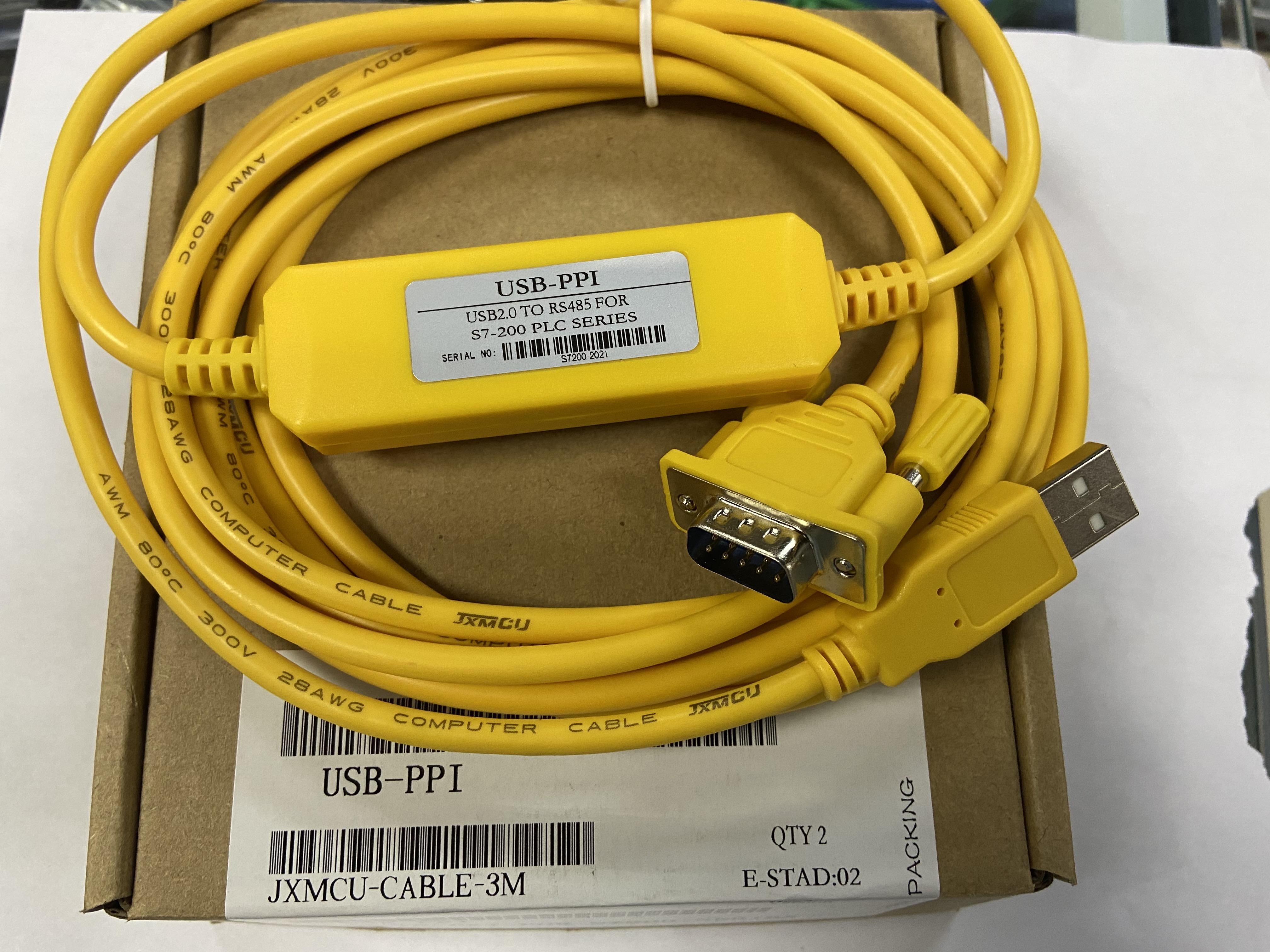

然后我们需要一根数据线，用来连接电脑USB口和PLC的串口，数据线外观如下图所示，这种黄色的数据线大概20多块钱，号称是国产的二代数据线。虽然比不上西门子原装的数据线，但是实验用用也足够了。

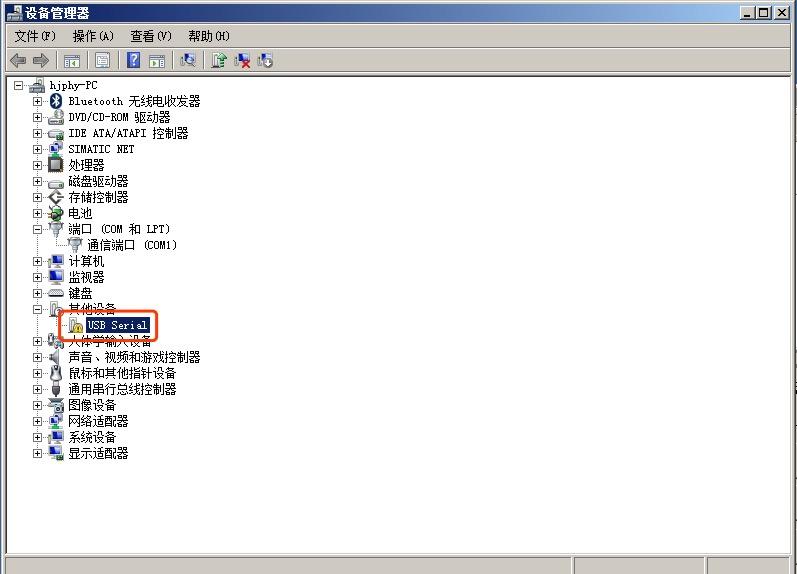

有了硬件其实还是没用的，像我们这种老鸟，肯定知道还需要驱动程序。我们把USB插好以后，在设备管理器里面，明显看到一个黄色的惊叹号，这种情况下，肯定是不能用的，如下图所示：

安装驱动程序之前

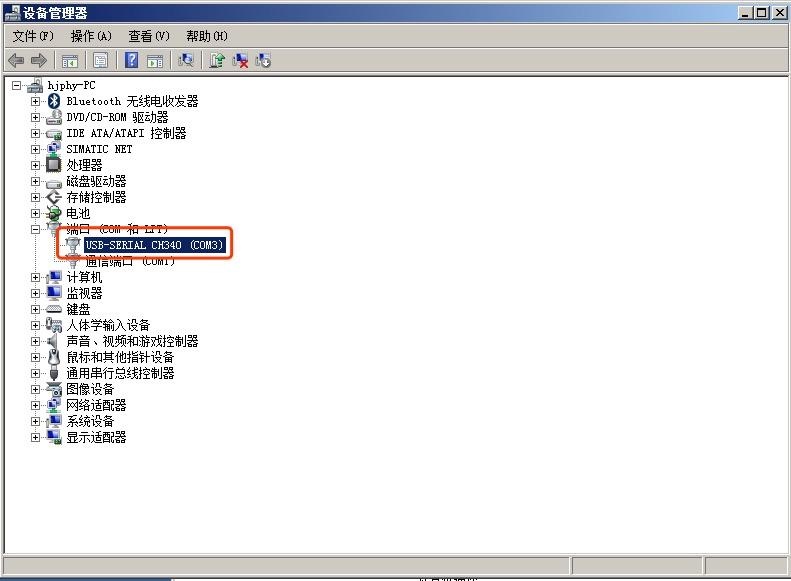

安装完成第二代驱动程序以后，设备管理器里面看起来都OK了，如下图所示：

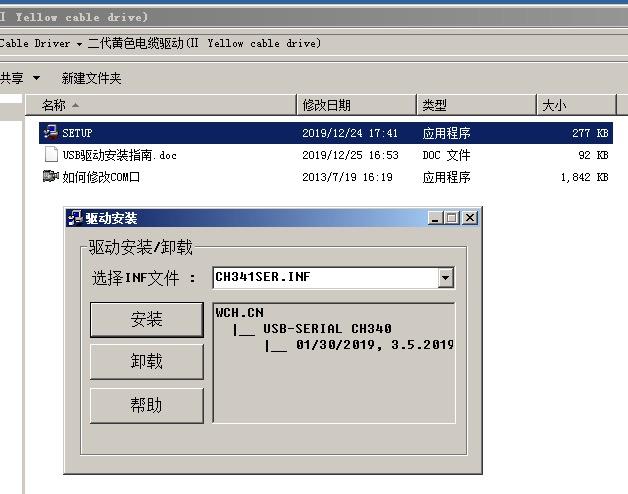

正在安装驱动程序

安装驱动程序之后

至此，硬件连接已经初步完成，当然后续的PLC的IO接线不在此次的讨论范围之中，下次有时间，再另起篇幅介绍这些。

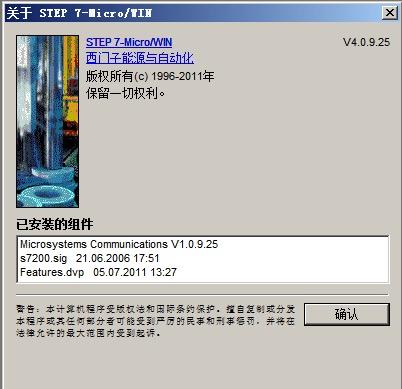

接下来为了让这个PLC能工作起来，我们需要安装相关的软件，然后编写程序，最后把程序下载到PLC里面去，把它运行起来。这里我安装的Windows 7旗舰版，编程软件选用的是西门子Step7 4.0 SP9，如下图所示：

据说，这个版本比较旧了，有新的版本可以使用，不过这个软件是当时我们授课老师拷贝给我的，不需要破解啥的，装了就能用，对S7-200特别好用。

安装好软件以后，接下来就是对软件进行接口配置，这个是最重要的，关系到电脑是否可以顺利连接到PLC硬件，我们通过PG/PC接口进行设置，这里我们选择PC/PPI cable(PPI)选项，如下图所示：

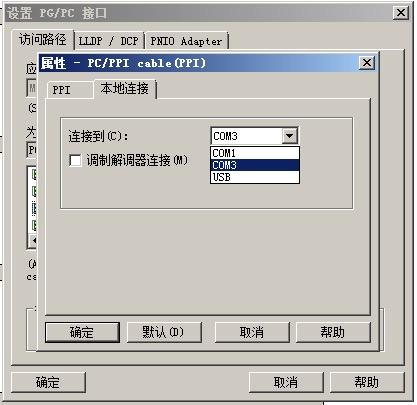

选择完成以后，通过点击属性按钮，进行进一步的设置，选择对应的端口号，也就是刚才我们在设备管理器里面看到的电脑上的端口号：COM3。这里一定不能选错，选错就会连接不上的，切记。

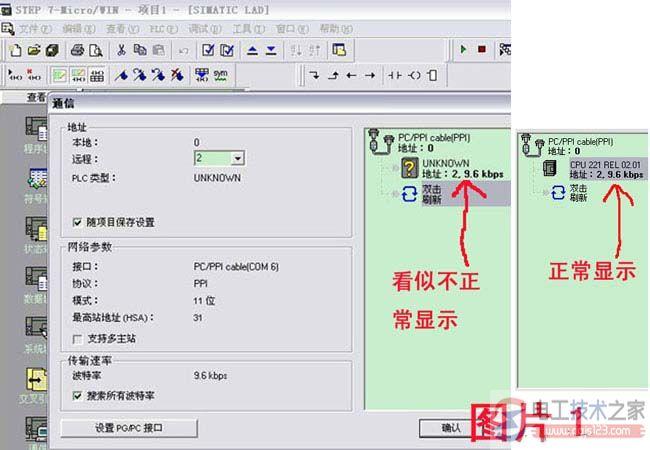

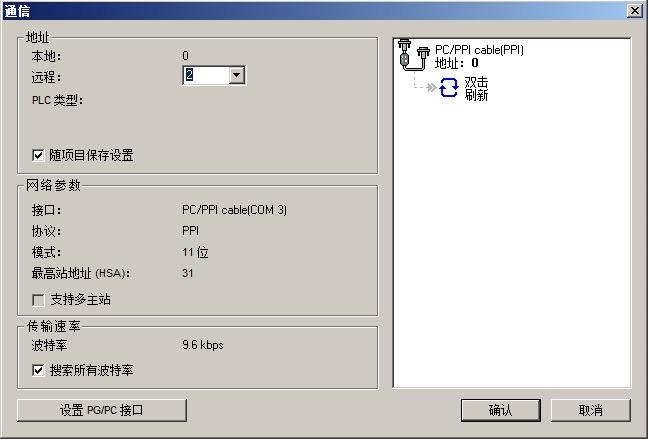

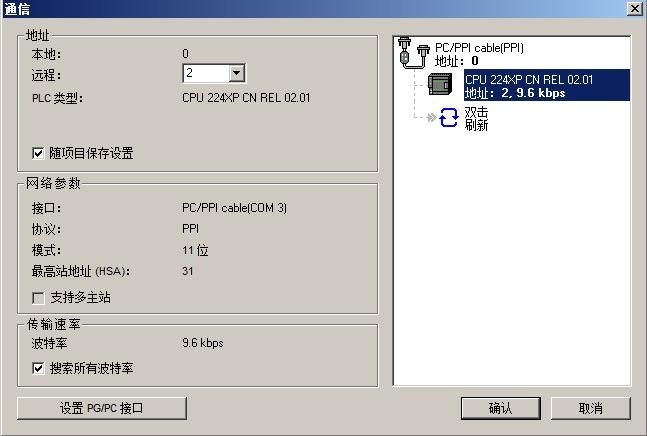

选择完成以后，我们就可以尝试跟PLC进行通信测试。在通信对话框双击刷新按钮，等一会儿就可以找到PLC的具体型号，这样就表示连接成功了。

值得一提的是，因为使用的不是西门子正版的数据线，有的时候会显示UNKNOWN，然而并不影响使用，多刷新几次也会显示正常。

我们注意到，左侧界面上有一些关于PLC的参数，比如PLC远程地址，波特率等等，其实这些参数也可以在Step7的系统块里进行设置，如下图所示：

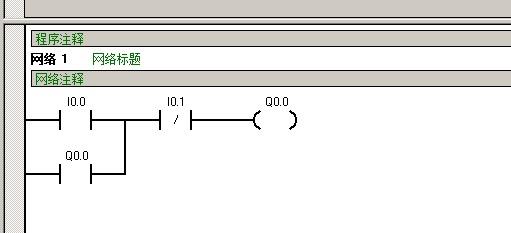

到此为止，所有的设置工作都已经顺利完成，我们可以进行愉快的Step7的梯形图编程，我们这里简单做一个起保停程序，所谓的起保停，指的是，按下启动按钮，开始启动，松开按钮，可以继续运行，按下停止按钮，程序结束运行。最简单的实例就是开灯关灯程序，按下绿色按钮，灯亮，按下红色按钮，灯灭。程序很简单，如图所示：

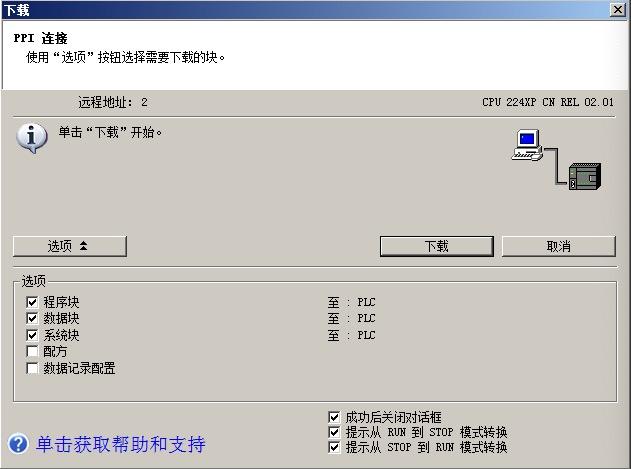

写完程序以后，点击下载按钮，把程序下载到PLC里面，如下图所示：

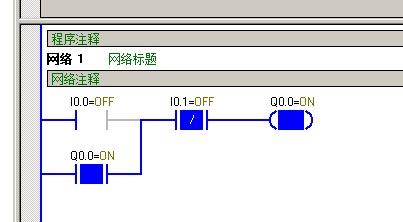

最后，通过程序状态监控，我们可以看到，程序一切正常，如下图所示：

至此，我们完成了S7-200 PLC的最简单的操作，通过按钮来控制PLC动作。

后续，我们希望在PC上也能操作PLC，或者在触摸屏上也能操作。
