西门子 SMART PLC 扫码串口通讯

西门子SMART PLC自集成485端口，另外可以外加一个信号板485/232串口通讯，扫码枪一般的都是232通讯，这时候你需要用485转232串口设备，扫码枪扫码到条码信息后通过232发送到PLC，PLC通过RCV接收报文，并在接收中断中接收后再次使能RCV接收

1. 先要设置通讯格式，集成的485用SMB30，信号板用SMB130设置，如下图设置成9，相当于是无奇偶校验，字符8位，波特率9600，自由端口模式，也可以用2进制写入2#1001

2.0 如下图，148相当于二进制的2#10010100，设置RCV使能，忽略SMB188,SMB189他们是字符开始结束

2.1 设置接收周期，超时时间，接收最大字符数

3.0 如下所示，集成485端口接收完成未23，这里把端口1接收完成后24触发中断程序绑定，ENI中断打开，RCV接收从VB600开始

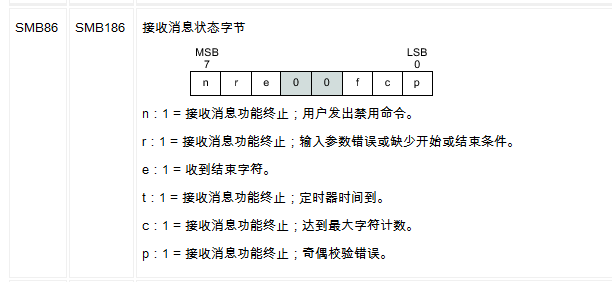

4.0 中断程序，当收到SM86.2为1时代表字符间超时信息接收结束，这时候可以递加VB800，做接收计数，用VB1100擦干净接收的数据区域，然后把接收缓冲区VB600拷贝到VB840接收区中，这里还做了不清空，其实不用也可以

5.0 然后在中断中再次启动RCV接收就行了，PORT就是端口号，SMART的话要么0要么1,0就是集成端口，1就是信号板

另外要处理字符的话，可能会用到这几个指令

1.STR_FIND,寻找字符的指令，在VB900的第AC0位（AC0必须为1）开始寻找跟VB970相同的字符，如果没找到就把AV0为0，如果找到就显示把AC0编程那个位数

示例：

2. 改变字符串某一位的值，依次的注释如下，把&VB900在内存中的地址给到LD10，AC0（累加寄存器即32位暂存数据寄存器）为寻址到位数，把VD1600跟LD10的地址相加，比如AC0为5，减1得VD1600为4，那LD10是指向地址为VB904,而*LD10就是指向VB904这个地址在内存中的值，可以直接赋0到给*LD10，也就是给VB904赋0，LD10为临时双字存储区

微信扫一扫即可实现远程下载调试PLC程序

矩形科技eLink box远程调试模块操作指南

微信扫一扫即可实现远程调试PLC程序

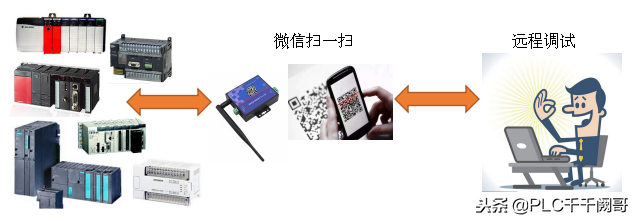

eLink Box是矩形科技针对目前自动化行业内客户需求多变、工程师频繁出差的现状，而推出的一款PLC远程调试模块，无需任何配置、只要微信扫一扫即可实现远程异地在线调试修改PLC程序，支持矩形、三菱、西门子、施耐德、罗克韦尔、欧姆龙、台达、信捷等市面上所有的PLC产品。

只需注册帐号、微信扫一扫、打开虚拟串口软件三个步骤，即可实现远程调试下载PLC程序。

下面介绍这款eLink Box远程调试模块的具体使用方法。

装入手机卡到eLink DTU模块里

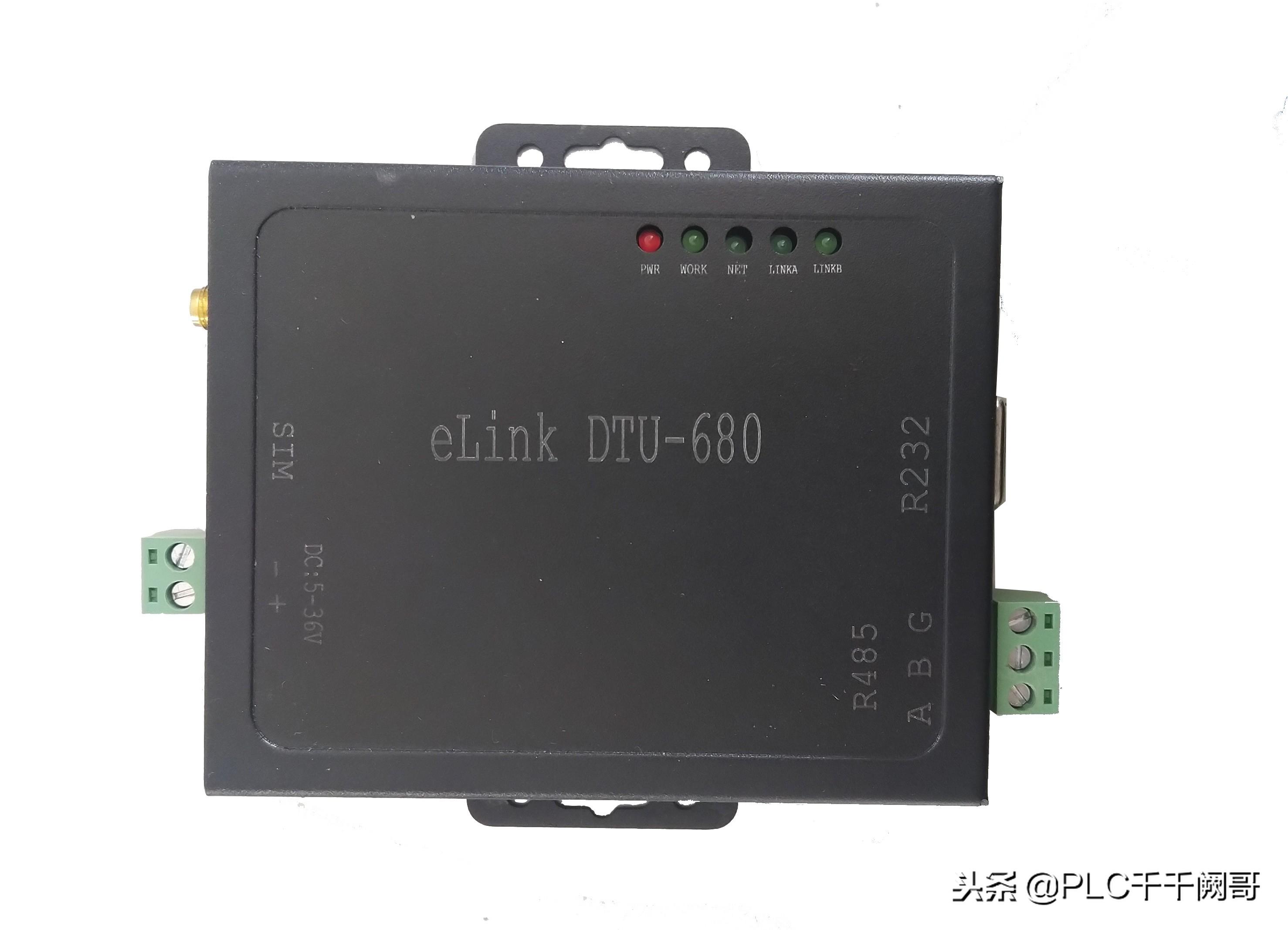

如下图所示，在模块的侧面，可以看到有一个装手机卡的凹槽，大小刚好可以装入一个大卡，支持移动2G/3G/4G、联通2G/3G/4G、电信4G网络。

连接PLC和eLink Box模块

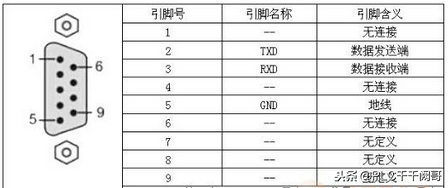

eLink Box模块有一个标准的DB9针232母头，其引脚定义如下：

注册账户和密码

注册用户名和帐号

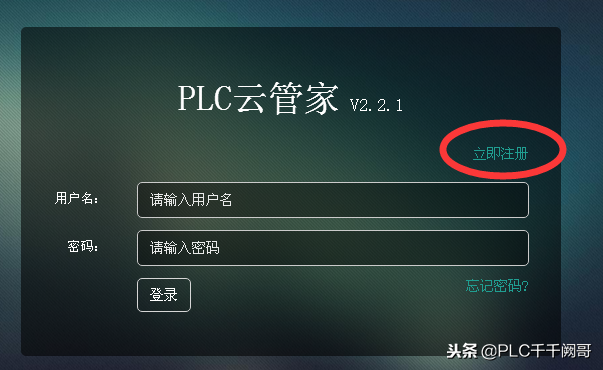

打开上网浏览器，输入PLC云管家后台console.rectcloud.com，点击立即注册。

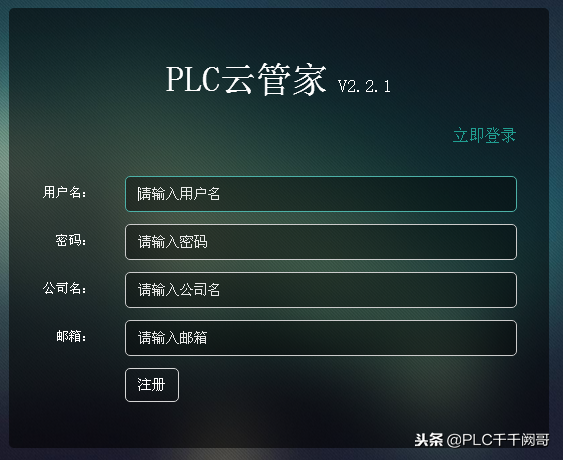

在注册页面，填入用户名、密码、公司名、邮箱后，点注册，之后系统会自动发送一个激活邮件到您刚刚填写的邮箱，登录邮箱查看邮件点击激活就注册成功了。

注意：因为需要邮箱激活帐号，必须使用正规邮箱，推荐使用QQ邮箱，比较方便。

登录微信小程序，添加eLink Box远程模块到用户名下

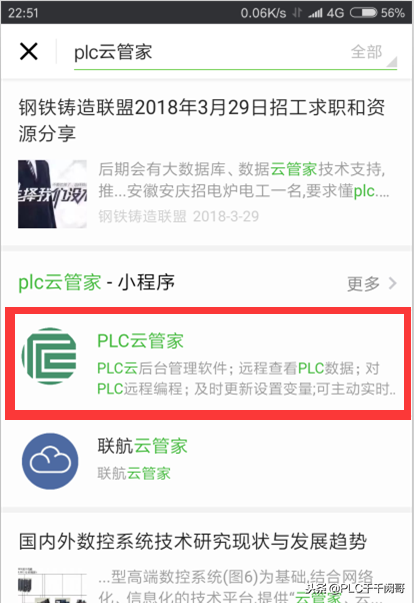

打开手机微信，搜索"PLC云管家"，点击下图中红色框里面的PLC云管家。

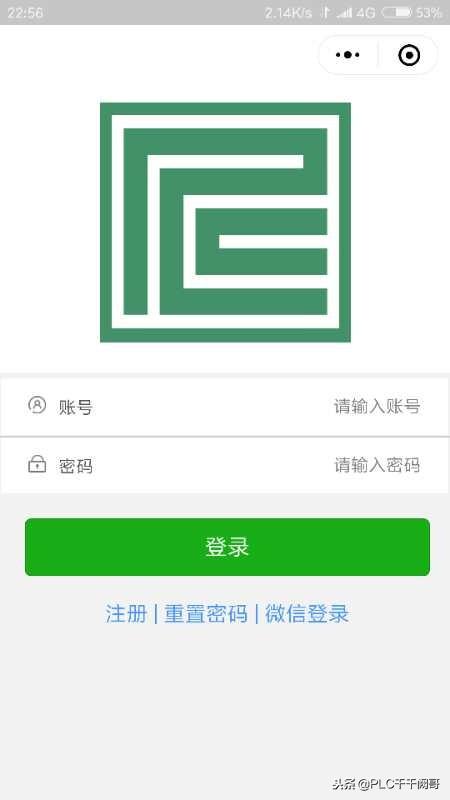

输入刚刚注册好的用户名和密码，点击登录。

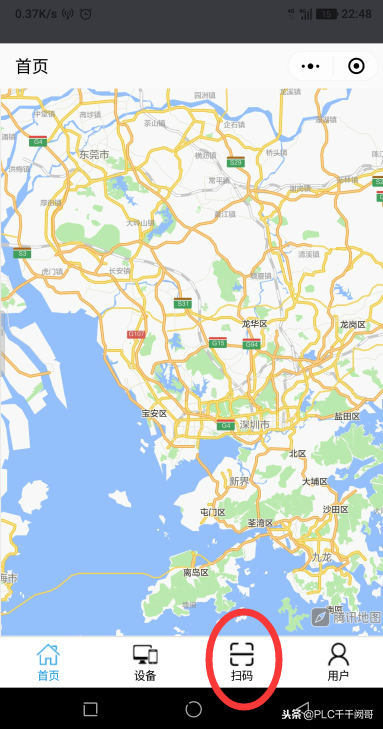

进入微信小程序页面后，点击右下角的扫码。

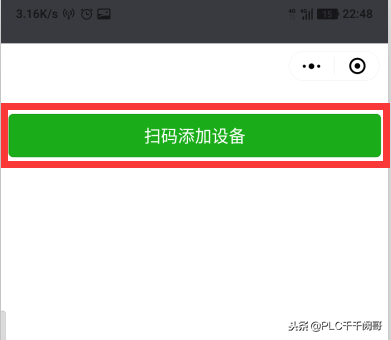

拿手机摄像头对着eLink Box远程模块外壳上的二维码，点击扫码添加设备后，提示添加成功，即说明这个eLink Box远程模块已经绑定到用户名下。

注意：为了保证用户设备的安全，二维码只能扫描一次，若已经通过扫码绑定到一个用户下面了，其他用户再去扫二维码会提示添加失败。若用户确实需要二次扫码，可联系矩形科技重新开放扫码功能。

打开虚拟串口软件Vcom，把eLink Box模块映射到本地电脑串口

下载安装好矩形虚拟串口安装软件。打开后，如下图所示：

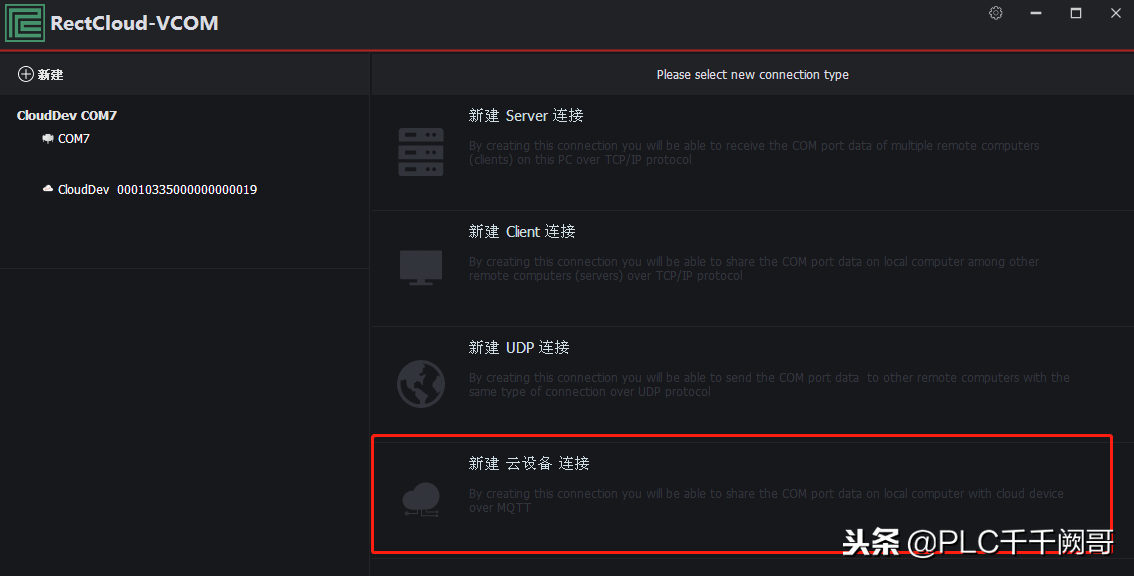

点击 "新建 云设备连接"

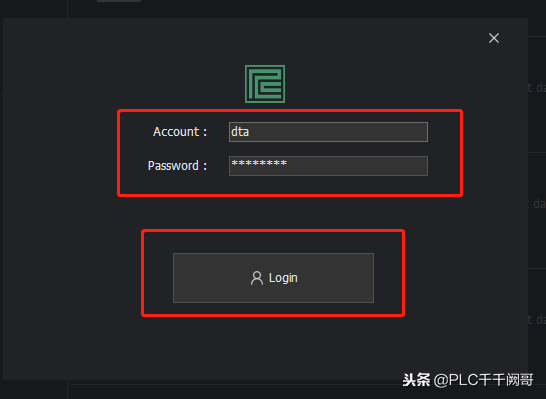

输入用户和密码，点击登录

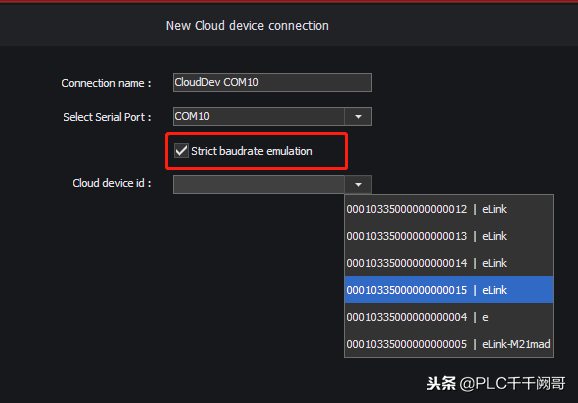

选择eLink Box远程模块，映射到电脑的com

同一个用户名下可以有多个eLink Box远程模块，用户选择使用哪个模块，然后选择映射到本地电脑上的哪一个com口上面。注意：需要勾选上strict baudrate emulation，这样即使PLC串口波特率和eLink Box远程模块波特率不一致，也能通讯上。

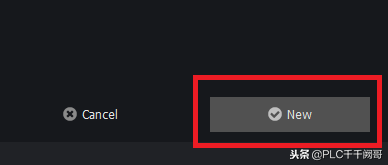

然后点击最下面的新建New，添加成功

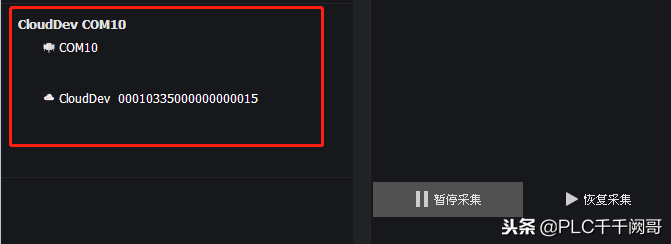

在左边选择刚刚新建添加的com10

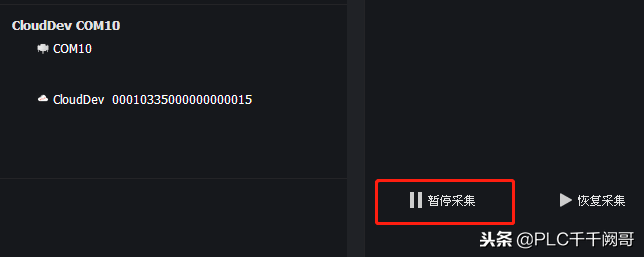

点击 暂停采集

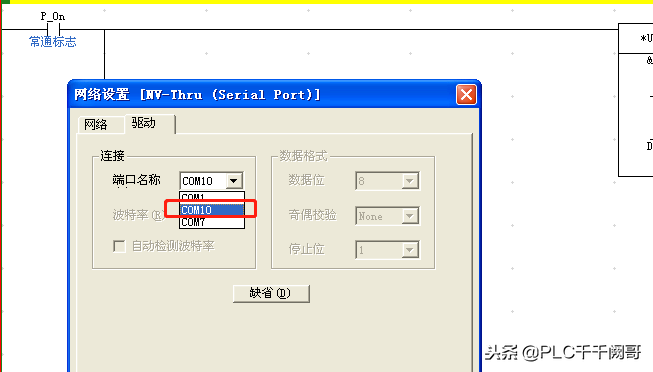

打开PLC编程软件，选择com口连接PLC

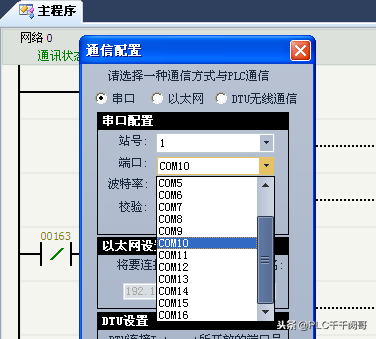

矩形PLC编程软件Vladder

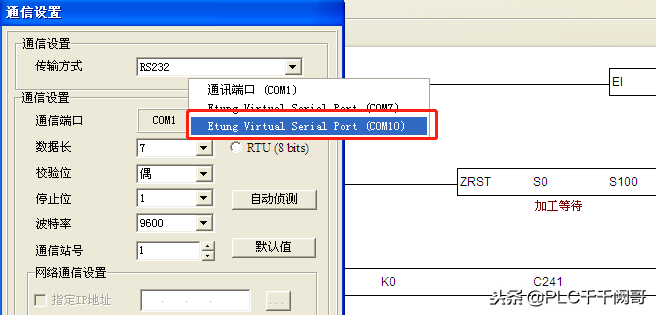

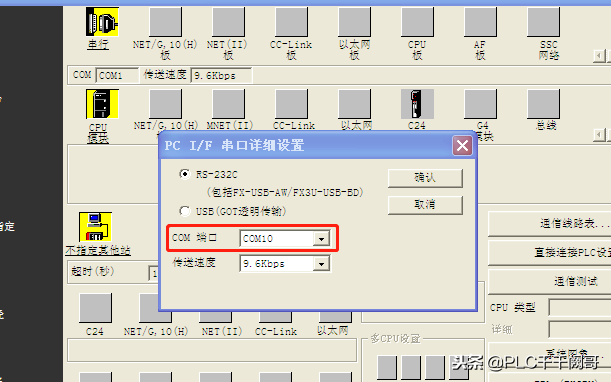

三菱PLC编程软件GX Works2或者GX Developer

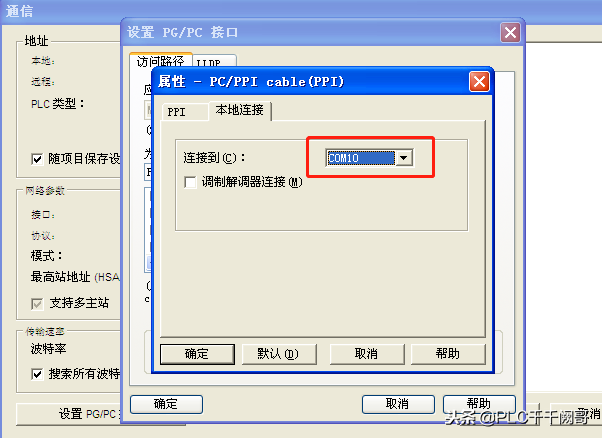

西门子PLC编程软件step7

欧姆龙PLC编程软件 CX-Programmer

台达PLC编程软件WPLSoft

由于经验不足，本文档遗漏和错误在所难免，如果您有好的建议和意见，请联系本文作者进行修改和更新。
