PLC编程实例讲解 电梯的运行控制

PLC与变频器的接口电路图

Y0-S1：电梯上行方向使能信号；

Y1-S2：电梯下行方向使能信号：

Y2-S5：多段速指令1；

Y3-S6：多段速指令2；

Y4-S7：多段速指令3；

其中Y2、Y4同时给定信号为正常运行速度设定，Y2、Y3同时给定信号为爬行速度设定，Y4单独给定信号为检修速度设定。

输入输出点的时序控制

1.下行控制时序

当电梯确定好运行方向（向下运行）后，运行接触器Y12吸合，给轿厢提供一个预转矩防止电梯因重力作用倒溜。经过时间继电器T0设定时间后，Y13输出（抱闸接触器吸合）打开抱闸，经过时间继电器T1设定的时间后，Y1输出（给变频器下行使能信号），Y2、Y4输出（给变频器频率信号），电梯启动运行。

当电梯运行到目的层站，接收到换速信号后电梯换速运行，经过时间继电器T2（0.3S）设定时间后Y1、Y2、Y3信号消失，电梯依靠惯性蠕动，经过时间继电器T3（0.5S）后，运行接触器、抱闸接触器同时断开，电梯停止运行。

时序控制图

2.上行控制时序

当电梯确定好运行方向（向上运行）后，运行接触器Y12吸合，给轿厢提供一个预转矩防止电梯出现溜车现象。经过时间继电器T0设定的时间后，Y13输出（抱闸接触器吸合）打开抱闸，经过时间继电器T1设定的时间后，Y1输出（给变频器下行使能信号），Y2、Y4输出给变频器频率信号，电梯开始向上运行。

当电梯到达目的层站，接收到换速信号后电梯换速运行，经过时间继电器T2（0.3s）设定时间后Y1、Y2、Y3信号消失，电梯依靠惯性蠕动，经过时间继电器T3（0.5S）后，运行接触器、抱闸接触器同时断开，电梯停止运行。

时序控制图

程序说明

1.启动运行

当电梯确定运行方向后，M10（上行定向继电器）或M11（下行方向定向继电器）常开触闭合，当电梯门关闭，厅门（X10）/轿门（X11）门锁触点闭合M300得电并自锁。电梯启动后，M300常开触头闭合，Y12得电，主接触器得电闭合。由于M300常开触头闭合，驱动定时器T0（0.5s）、T1（0.3s）开始工作。电梯启动0.3s，定时器T1常开触头闭合。若此时运行方向为上，程序经过启动继电器m300常开触头→上行定向继电器M10常开触头→换速继电器M90常闭触头→时间继电器T1常开触头→Y1常闭触头（互锁）→上限为开关X15常开触头→Y0得电。电梯启动后0.5s，T0常开触头闭合，Y13得电，电磁制动接触器得电闭合。

2.换速停止

当电梯换速到达门区时，换速辅助继电器M19动作，这时M19的常开触头闭合，驱动定时器T2（0.3s）、T3（0.5s），电梯开始换速。若电梯进入检修状态（没有按检修上行按钮X4或下行按钮X5），此时，X20常闭触头闭合→X4、X5检修上、下行按钮常闭触头→M19得电，M91常开触头闭合，驱动定时器T2（0.3s）、T3（0.5s），电梯换速。换速后0.3s，T2常闭触头断开，切断了频率信号Y2、Y3、Y4.换速后0.5s，T3常闭触头断开，Y13得电，电磁制动器接触器触头断开；Y12失电，主接触器触头断开；M300断开，上召唤信号消除。当电梯撞上上限为开关，X15断开，上行继电器Y0失电，电梯换速停止。

下行输出控制同理可得。

PLC电梯运行控制梯形图

基于PLC设计的五层电梯

#大有学问#

设计一套基于三菱PLC的五层电梯，用GX Developer 编写的梯形图程序，可以通过程序仿真，以及CAD软件绘制的电气原理图、PLC接线图与时序图。

Tip：梯形图程序也可使用GX Works 打开，并另存为对应文件。

控制要求

1）当轿厢停在1F（1楼）或2F，3F，4F，如果5F有呼叫，则轿厢上升到5F。

2）当轿厢停在2F（2楼）或3F，4F，5F，如果1F有呼叫，则轿厢下降到1F。

3）当轿厢停在1F（1楼）,2F，3F，4F，5F，均有人呼叫，则先到2F，停8S后继续上升，每层均停8s，直至5F。

4）当轿厢停在5F（5楼）,1F，2F，3F，4F，均有人呼叫，则先到4F，停8S后继续下降，每层均停8s，直至1F。

5）在轿厢运行途中，如果有多个呼叫，则优先响应与当前运行方向相同的就近楼层，对反方向的呼叫进行记忆，待轿厢返回时就近停车。

6）在各个楼层之间的运行时间应少于10S,否则认为发生故障，应发出报警信号。

7）电梯的运行方向指示。

8）在轿厢运行期间不能开门。

9）轿厢不关门，不允许运行。

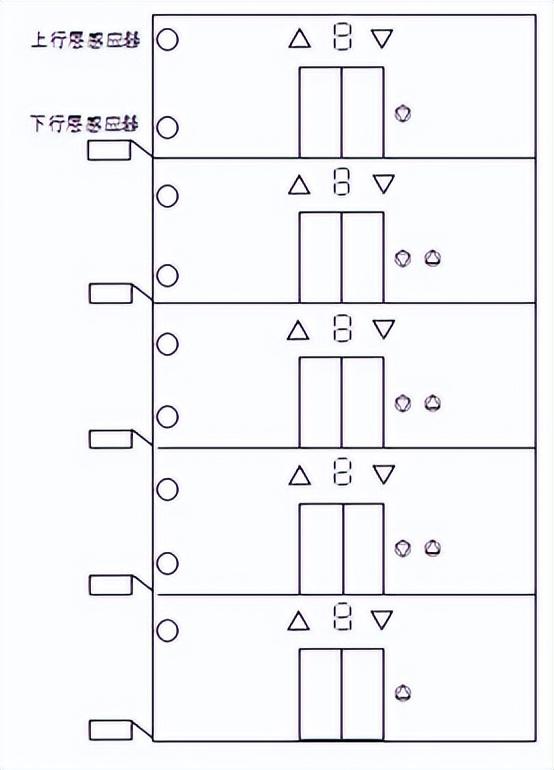

电梯示意图

源文件

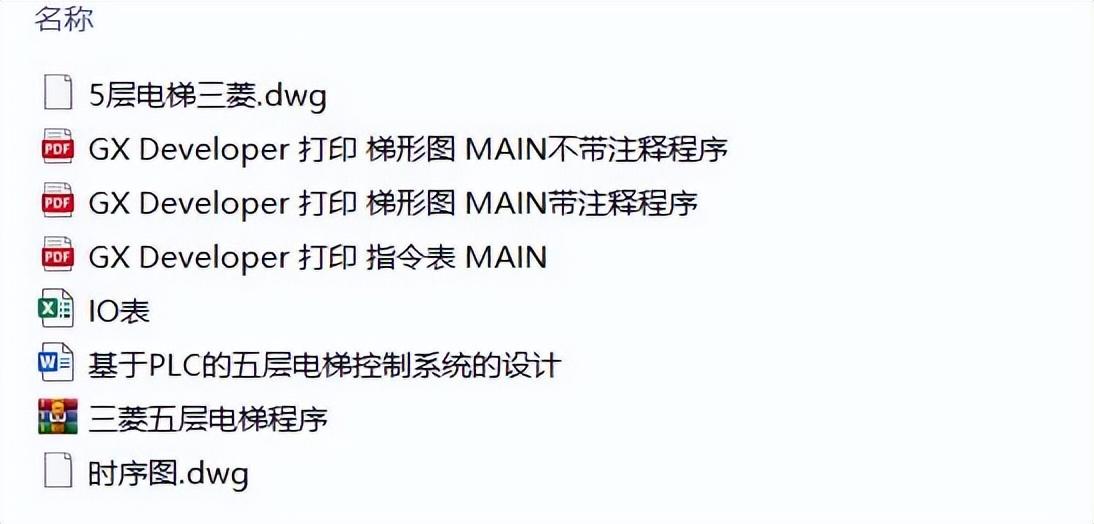

带IO分配表，梯形图程序，时序图和电气图纸等的源文件，提供设计说明书。
