三菱工程师：如何在线修改编写的PLC程序，用编程实例教你解决

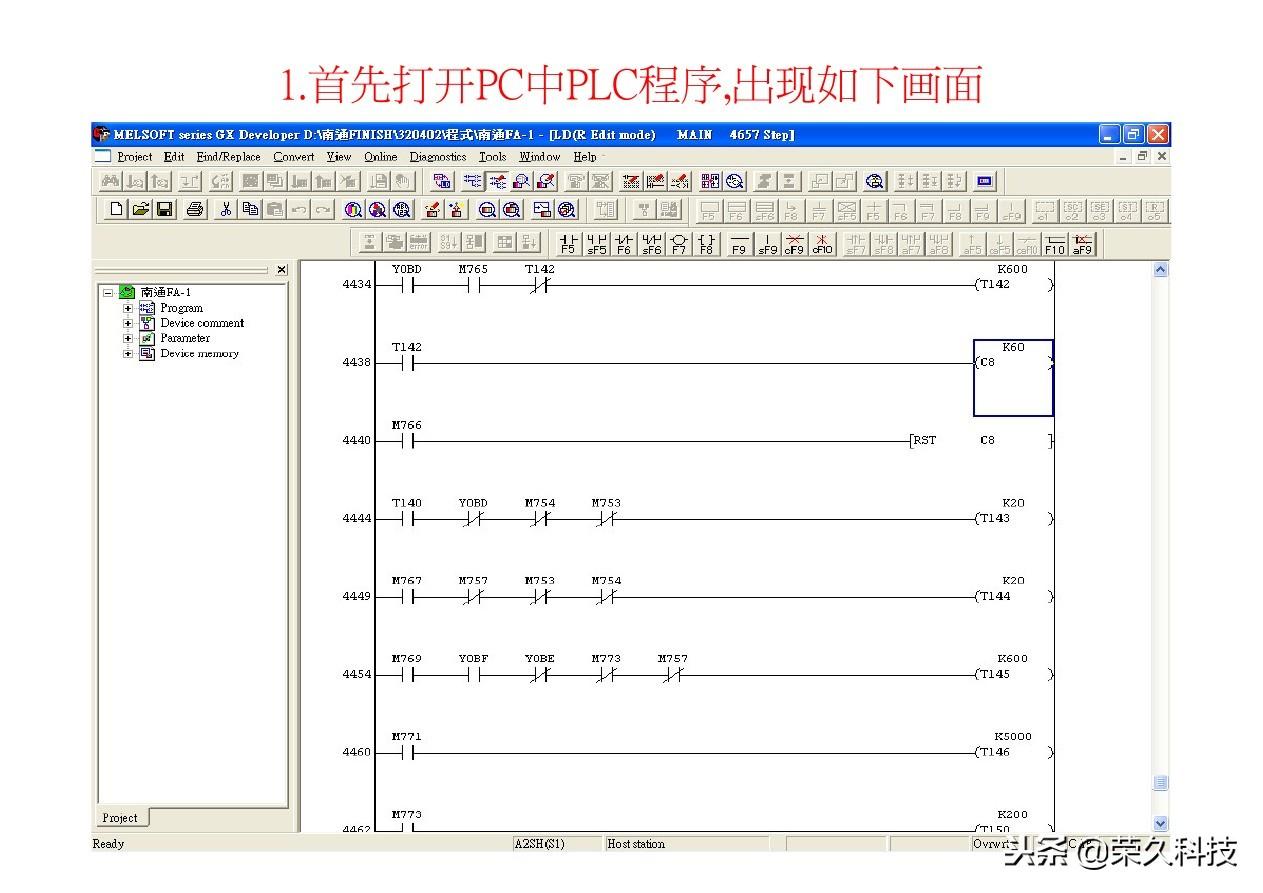

我们在写好一个PLC程序时，有时候难免会有一些跟随情况做改动，这次主要讲解的是关于三菱PLC程序在线修改教程实例，现在就以一个PLC入料程序时间在线修改的方法为例来做分享：

14、（1）EP1A入料时间修改完成，并且会自动写入PLC，同时在PC内程序也要进行保存，以便下次正确联线。

（2）同样，EP1A/B、EP2A/B、EP3A/B，GAH/ECO入料时间在线修改方法相同，对应修改的参数是EP1A：C1

（3）EP1B：C2、EP2A：C3、EP2B：C4、EP3A：C5、EP3B：C6、GAH：C7、ECO：C8，只修改对应的C值就可以了。

以上，欢迎分享及收藏！

符号表快速创建更改 #PLC

符号表快速创建更改。

1. 这一节课来讲一下符号表的创建方法。首先，有的人说创建符号表时每次写上某个符号，比如每次写一个 i0:0 都会自带这一个符号，以及这一个符号的切换。还有比如写上一个简单的点动程序版 q0:0，写完后怎么能让它按要求显示呢？

2. 第一种方法就是用切换选址的方式，点一下 cpu i0:0，再点一下 i0:0、q0:0，总有一个是你喜欢的，这就是选址方式。

3. 如何变成自己想要的符号？可以打开符号表，打开符号表后先把它拖出来，拖出来后默认有一个 io 符号，就是输入输出点的符号，把它打开。i0:0 就是 cpu 输入，为什么这个地方老是显示 cpu 输入 0，就是因为默认是它，所以把它改成一个，比如写上一个“启动”，这是 i0:0，q0:0 往下拉，把它改成“电机”，应用一下符号。应用符号完了后没有用，就重新写，比如 i0:0，再写一个 q0:0，这样符号就上去了。点一下选址方式，所有的符号和注释都上去了，这是一种建立方法，就必须得加。

4. 打开 i0:0，双击去改。如果不想改，想见一个写一个，就把 i0:0 删除，是否删除 i0:0？删了以后就在表格一里面可以见，也可以自己去写。比如写一个 i0:0，同样这里写个 q0:0，写完后选中 i0:0 后单击右键有个定义符号，这时写“启动”，注释就随便写“电机一号启动”，想把符号分配到哪个里面？想分配到表格一就写表格一，想分配到表格二就写表格二。假如自己建了几个表格，自己去分配，确定，就上去了。q0:0 也是一样的，点击，确定，符号就上去了。这是定义符号表的两种方法。

5. 下面的符号表可以看出来当前触点符号是什么，注释是什么，地址是什么，都可以在这个表里面看清楚。如果觉得表碍事，可以把符号表关了，在这个地方可以把符号表关了。

6. 这是编程软件里面第二个符号表的借力可更改。这一节课就讲到这。
