台达PLC编程软件的操作方法

大家好，下面我再来解答一个交代初学者在编写泰达 ns 系列 plc 程序时所遇到的问题。

1. 这个问题实际上是编程软件的操作问题，看一下它的意思就是还需要在下面编写一行跟上面一样的程序，不知道怎么操作，给大家演示一下怎么操作。

2. 打开软件了，在这里看一下，在驱动一这里，这里有一个虚线的方框，其他地方没有，这个是有作用的。

3. 比如现在要写一个指令，先要选取这个指令，然后选取以后放到其他地方都没反应的，只有放在这里有反应，就出现一个触点。

4. 同理，比如现在要画一个线圈，这个时候就可以了。

5. 现在如果还要这里避免出点线圈，怎么做？可以把这个选中，然后点一下新增 mps 符号，左键单击，用了。

6. 然后直接点个触点，在这个位置放就可以了。

7. 有些朋友说还要变脸怎么办？这个时候可以把它全选中，再点这个符号，有了，再点一下触点就可以了。

就这样编写泰达 ns 系列的 prc 编程软件的操作本身就不怎么友好，所以很多朋友不知道怎么操作。

PLC接线图入门，老电工：详细掌握台达各系列伺服脉冲控制线路

伺服脉冲口的接法有很多种，但是万法不变其中，目的都是使我们伺服驱动器的光耦能够正确的开通、关断。我们需要做的是，根据上位机提供的信号的类型、电位、方向，来确定适合的接线方法及匹配电阻，从而来实现光耦可靠的开通、关断。

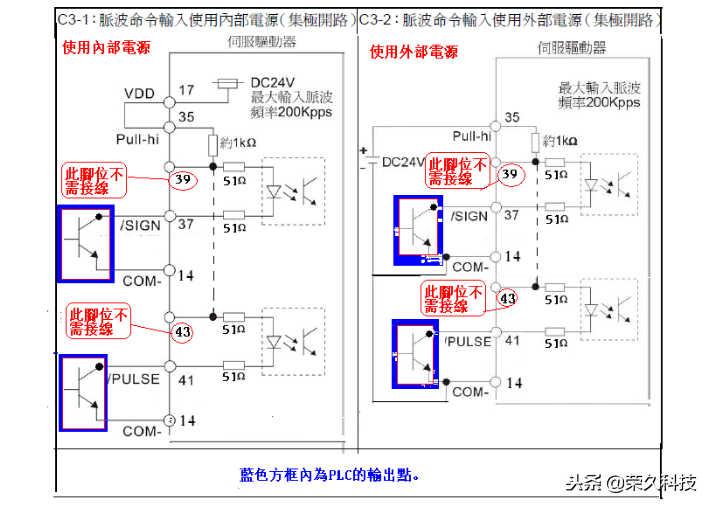

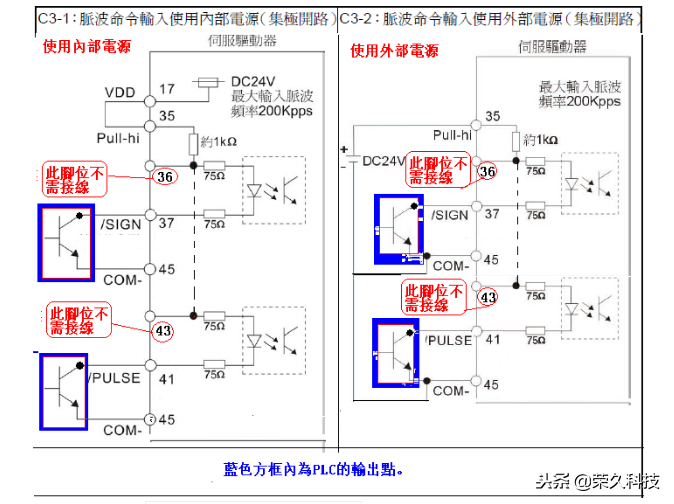

1、NPN接线方式（24V输入型）：适用A，A+，AB，A2伺服。

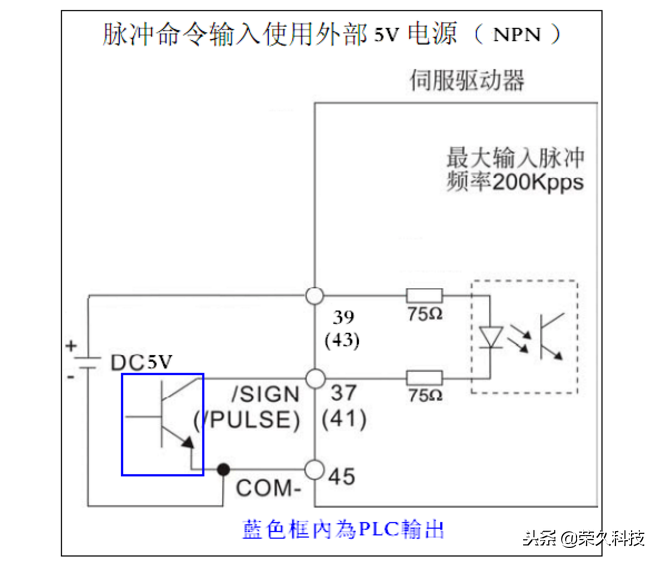

2、NPN接线方式（5V输入型）：适用A，A+，AB，A2伺服。

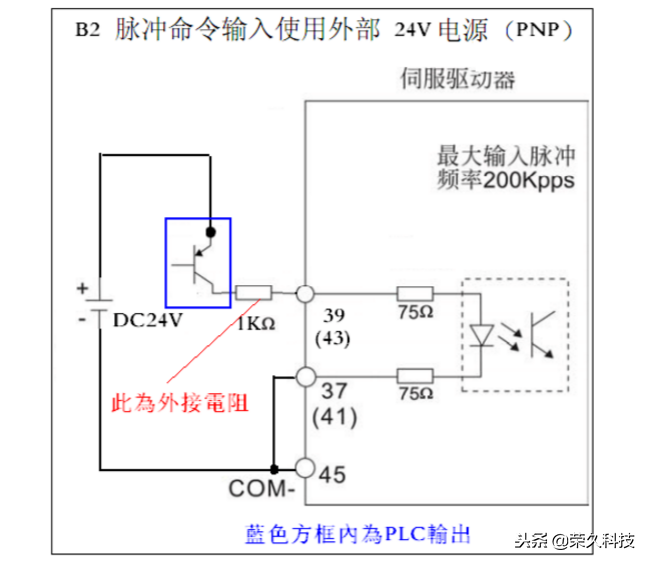

3、PNP接线方式（24V输入型）：适用A，A+，AB，A2伺服。

4、PNP接线方式（5V输入型）：适用A，A+，AB，A2伺服。

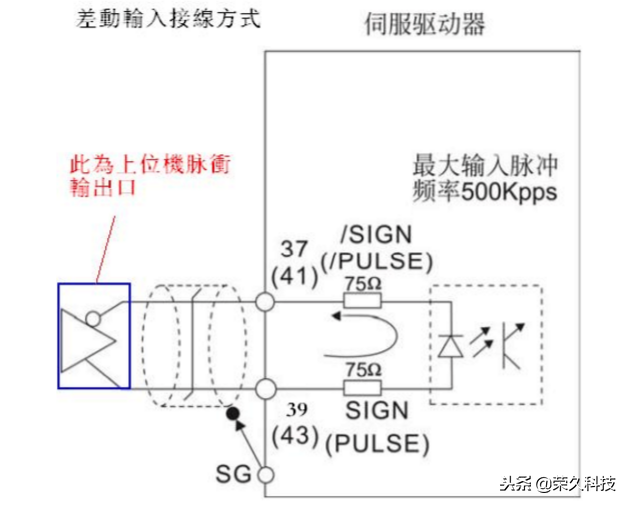

5、差动接线方式：适用A，A+，AB，A2伺服。

6、NPN接线方式（24V输入型）：适用B2伺服。

B2伺服脉冲输入接线（集极开路）

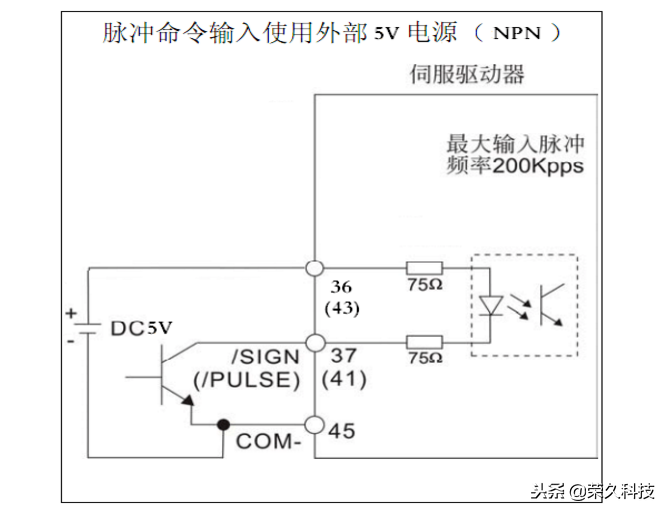

7、NPN接线方式（5V输入型）：适用B2伺服。

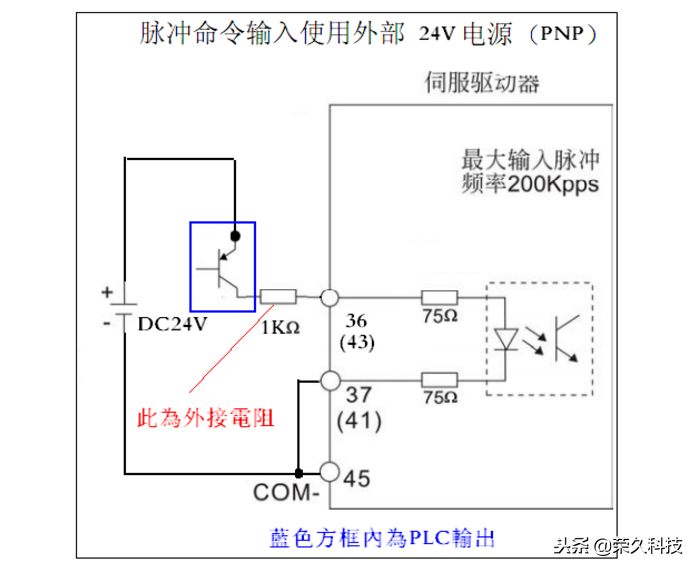

8、PNP接线方式（24V输入型）：适用B2伺服。

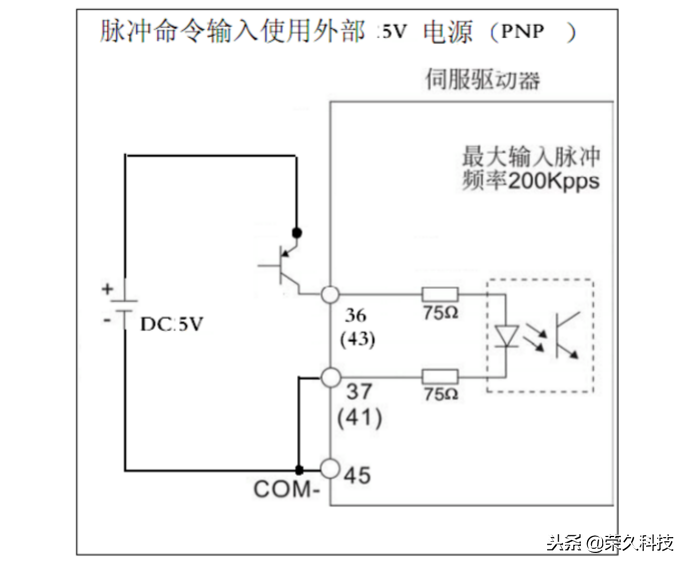

9、PNP接线方式（5V输入型）：适用B2伺服。

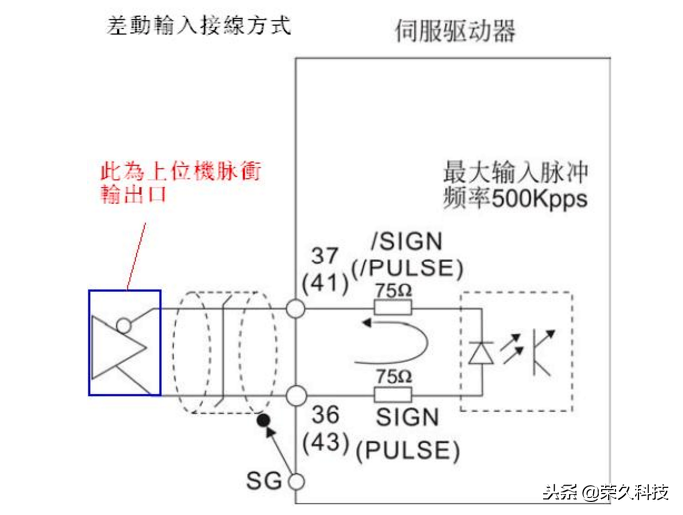

10、差动接线方式：适用B2伺服。

注：上图唯有1为详细画法，其余均为省略画法，由此可参考1

如有其他关于学习PLC编程控制的问题及资料可告知小编哦！

以上，欢迎分享及收藏！
