「笔记」信捷plc应用，编程前奏篇

关键词：本文目标：以XC5系列为例，了解编程中常用的特殊软元件等

本文目录

一，性能规格

二，特殊软元件

正文开始

一、性能规格

1，XC5系列的性能规格如下

注意：

（1），T定时器的累计与不累计区别。

（2），D数据寄存器，一个“数字”大小为一个字（16位），两个“数字”为双字（32位）。如D0为一个字，D0-D1为双字。

（3），M内部继电器，位写法为M0、M1...，前面加D，如DM0，则意思为M0-M15一共一个字（16位）。D区表示位的方法如下图。

/步骤一结束

二、特殊软元件

2，特殊辅助继电器

3，特殊数据寄存器

注：以上图片来源《XC系列可编程序控制器用户手册（基本指令篇） 》

/步骤二结束

本文目标完成。

往期文章：

【笔记】信捷plc应用，硬件篇

【笔记】三菱FX5U PLC基于ModbusTCP协议与视觉通讯

【C#自习室】1.4 程序中的输入与输出

【C#自习室】1.3控制台、WebForm程序的编写

【C#自习室】1.2 快速入门——对象三要素(下)

【C#自习室】1.2 快速入门——对象三要素(上)

【C#自习室】1.1 快速入门，编写一个触发按钮及弹出窗口

【笔记】网线制作图文详解

【笔记】两台PLC进行无线通讯

【笔记】西门子S7-200Smart与读卡器、温湿度传感器、扫码枪等设备通讯

【笔记】多台西门子S7-200 Smart通过以太网实现通信

【笔记】ABB机器人零基础编程步骤详解

【机器人篇】ABB、库卡、安川、发那科等工业机器人资源汇总

【电工基础篇】电工电子技术、常用仪器、维修等资源汇总

【触摸屏篇】Proface、威纶、三菱、松下、组态王等资源汇总

【PLC篇】西门子、三菱、松下、欧姆龙等品牌的软件、视频、资料下载

【相关软件篇】485参数配置软件、USB转485模块驱动程序等资源下载

如何给信捷PLC下载已写好的程序？详解步骤来啦

和大家分享一下信捷PLC下载程序的全过程：首先将写好的程序双击打开，

这个时候就来到了软件的编辑窗口

下载前先带大家了解一下PLC的下载接口，如下图PLC的正面左边有两个下载口，一个是RS232（圆的） 8针口，另一个是USB口（方的），RS232除了下载主要还用于与触摸屏通信使用，今天呢我们主要以USB口为例来为大家介绍下载过程。软件默认是使用RS232口进行下载

RS232口插上通信线与触摸屏连接（没有触摸屏就不用连）

USB口插上数据线与电脑USB口连接（数据线与绝大多数打印机数据线通用）

下载数据线接好以后，再次来到先前打开的软件编辑窗口的右下角，有一个下载口的选择项，鼠标左键点一下会弹出下图窗口，选择USB1选项

选好USB口后正常连接的情况下全弹出下图提示

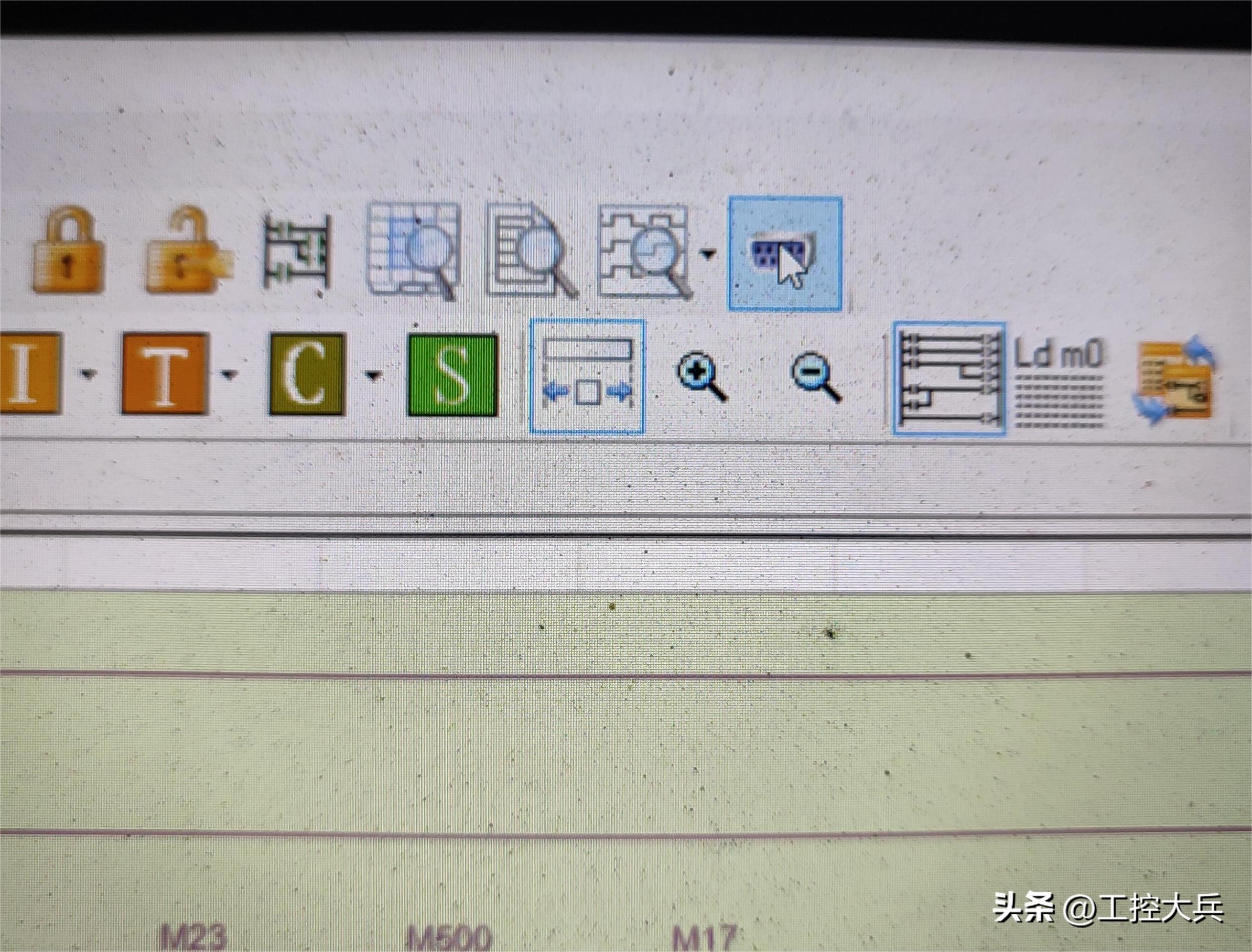

如没有弹出此窗口，或者需要再次确认是否连接上，可以在编缉窗口的右上方菜单快捷图标点下这个带USB口的图标

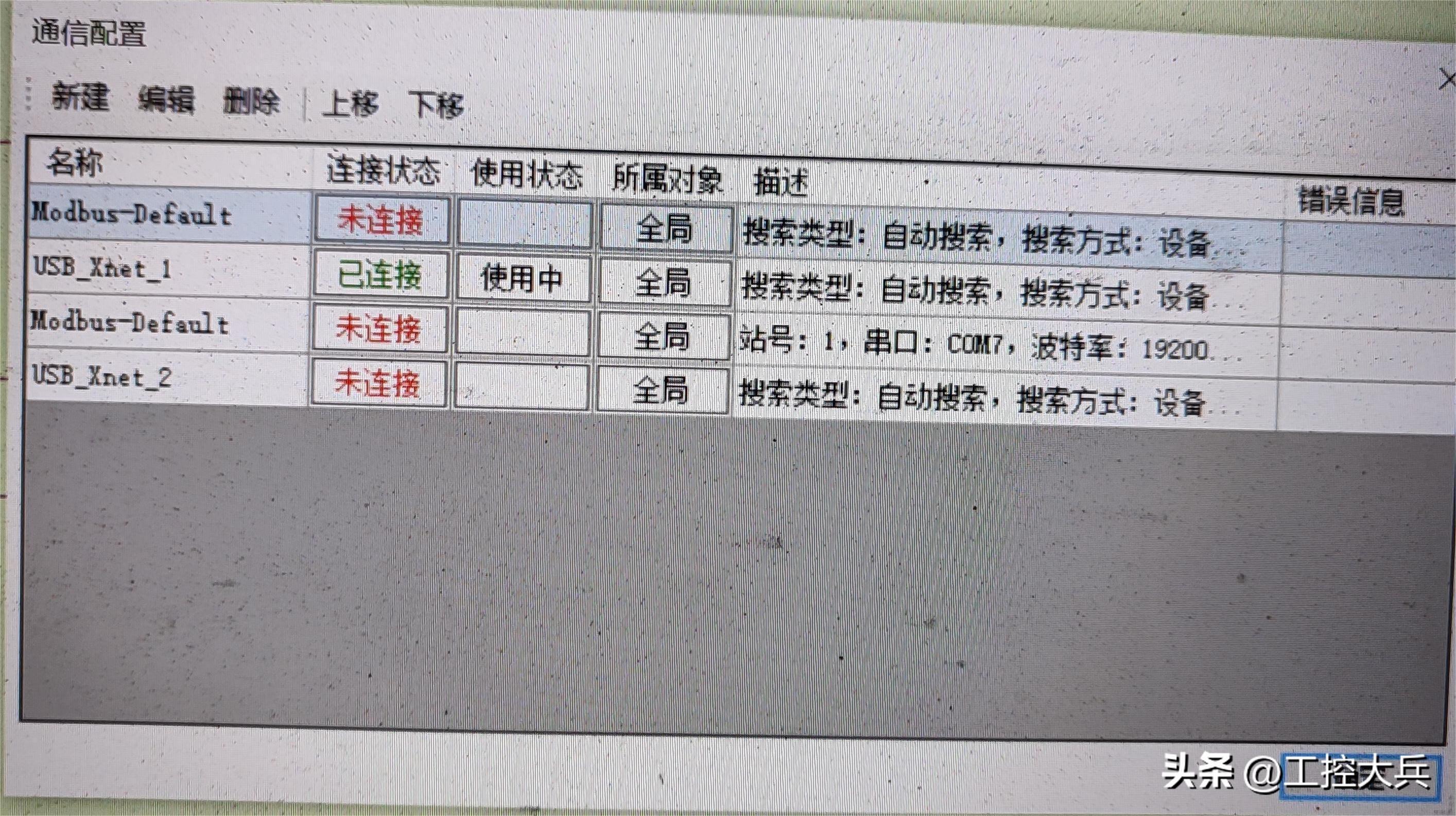

这时会出现如下窗口

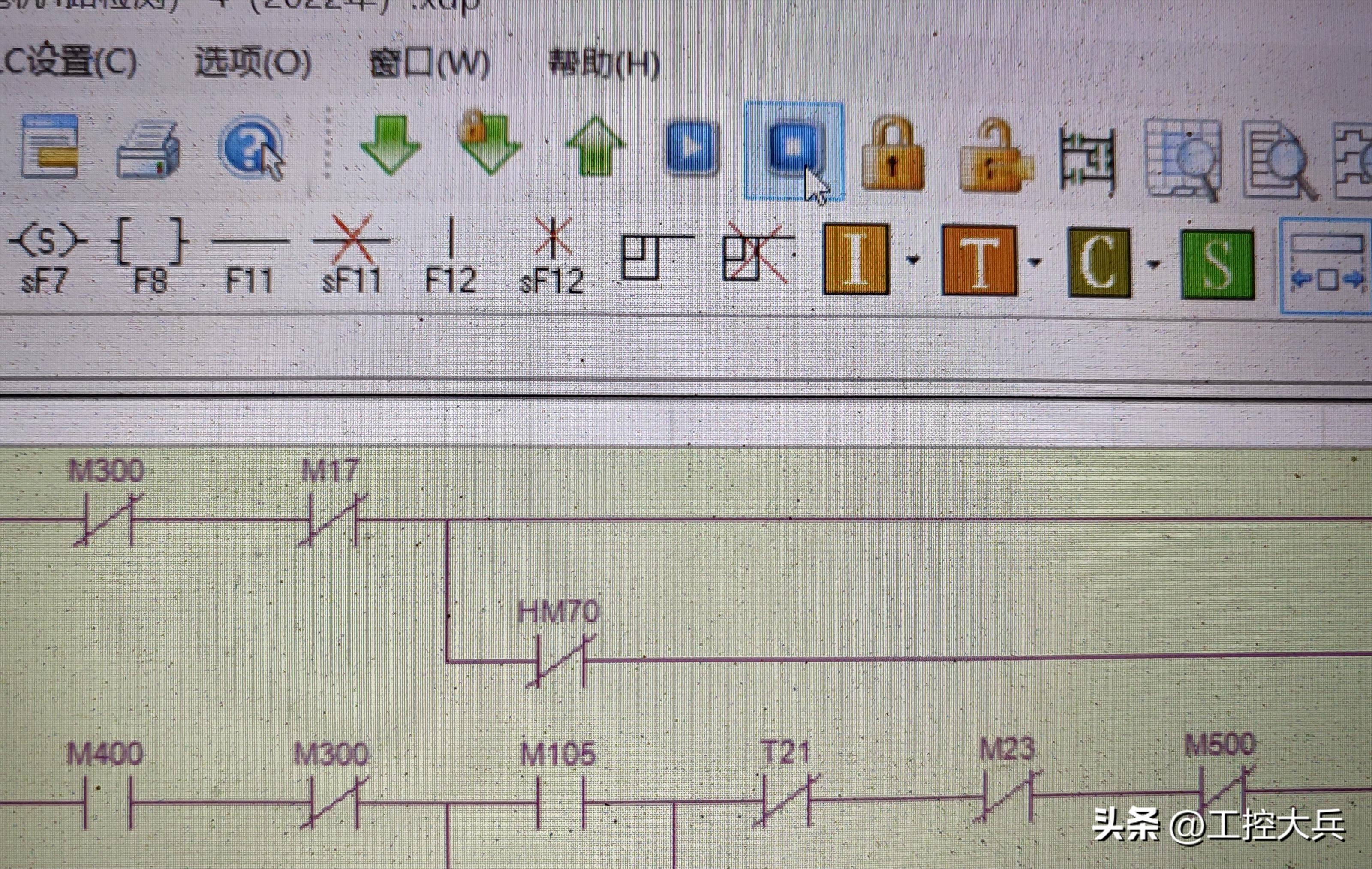

确认连接上以后，就可以正常下载程序了。下载前先要停止PLC的工作，下图快捷图标点一下，也可以在下拉菜单找到相应的功能

点了停止运行PLC后需要再次确认PLC是否停止工作，可以查看PLC右边的指示灯如下图，红圈处有三个指示灯，第一个PWR亮着的是工作电源指示灯，中间一个RUN就是运行指示灯，前面停止了PLC工作所以这个灯现在应是熄灭的，第三个灯是ERR故障指示灯。确认中间指示灯熄灭了就可以下载程序了

有两个快捷下载图标，一个是加密下载，一个是普通下载，根据实际情况选择就好

点了下载后系统后弹出下载进程窗口，下载过程中可能会弹出相应的配置窗口，没有可以到下一步。有就根据需要钩选好点确定

程序会再次自动运行下载进度条，当全部下载完成后如下窗口

下载完成后点确定即可。最后一步也是很容易忘记的一步，当下载完程序后一定要让PLC再次运行，前面要下载程序我们停止了PLC的运行。这里有两种方法，一种是直接拉掉控制电源等PLC所有指示灯熄灭后再次推上电源即可。第二种如下图所示，点一下此快捷图标让PLC运行

最后再来看一下正常运行的PLC指示灯吧，中间一个指示灯RUN此时是点亮的

到此信捷PLC的整个下载过程就完了，感谢你的耐心观看，有用也可以点赞收藏一下，要是有不对的地方或是有不清楚的地方也欢迎大家留言。
