欧姆龙PLC编程软件CX-Programmer安装教程

作为工控人，工控软件是工作必不可少的工具。今天分享CX-Programmer安装教程，大家赶紧转发收藏~

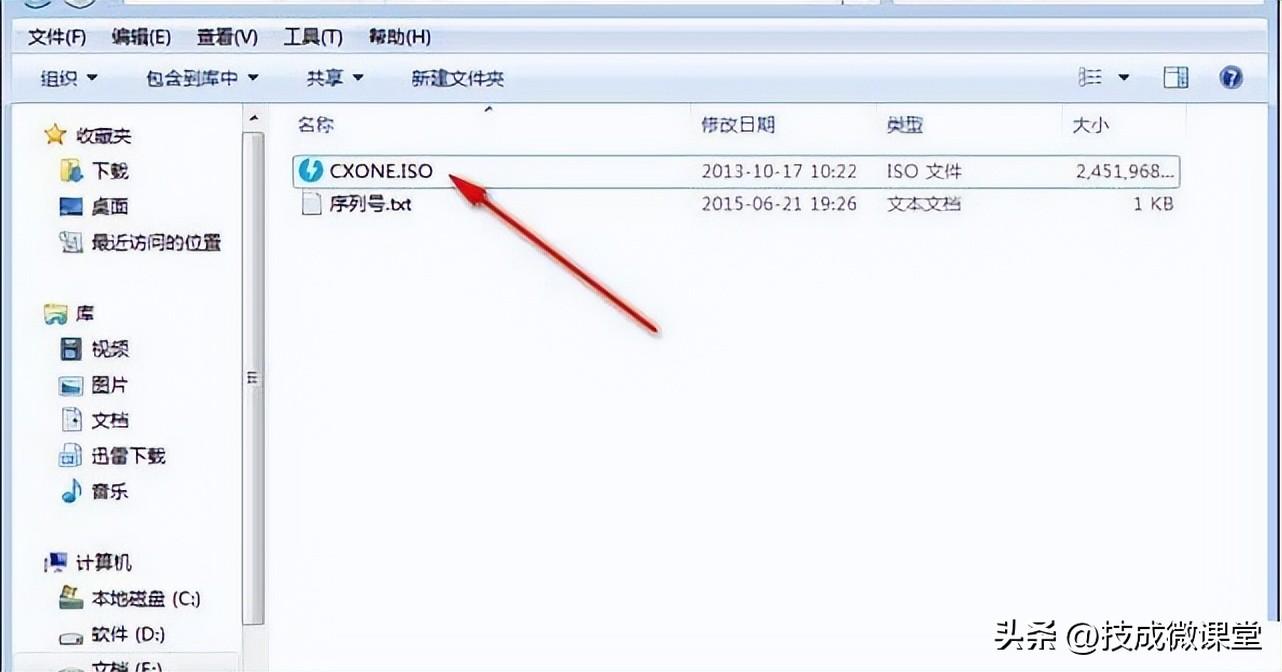

步骤一： 下载后，先解压文件 解压后打开文件夹，得到 CXONE.ISO 文件；

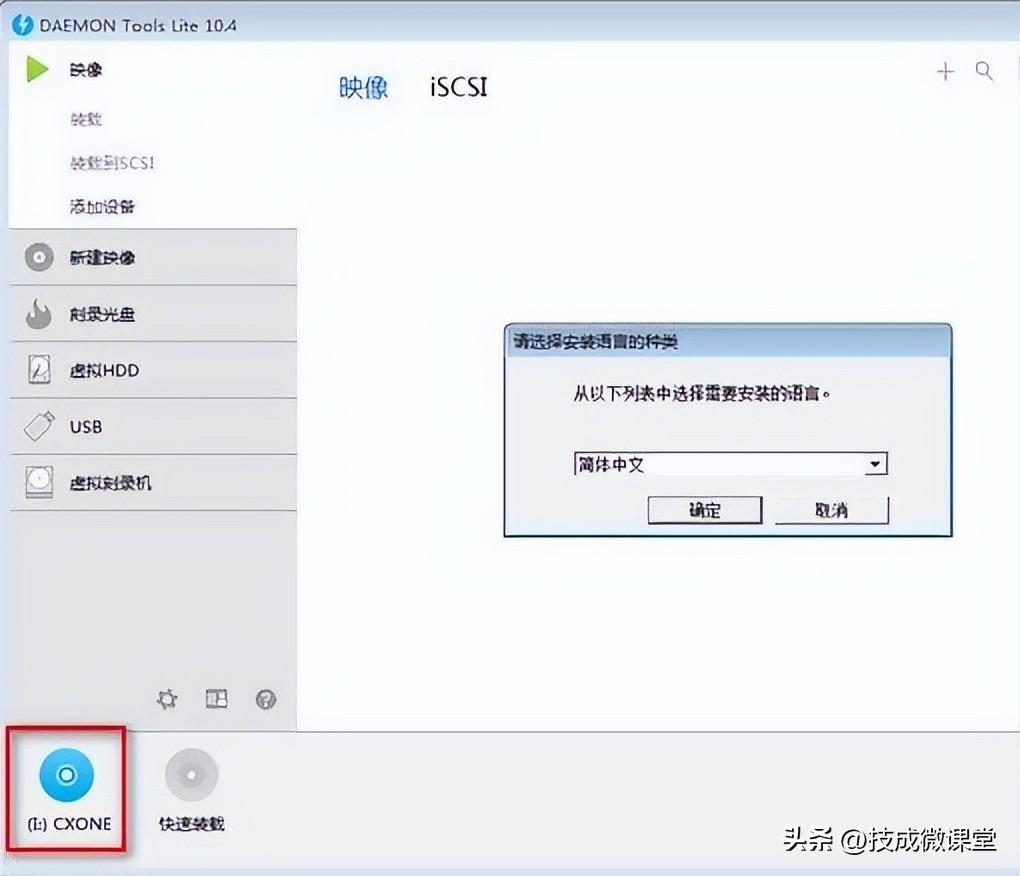

步骤二： 用虚拟光驱打开，得到CXONE 文件

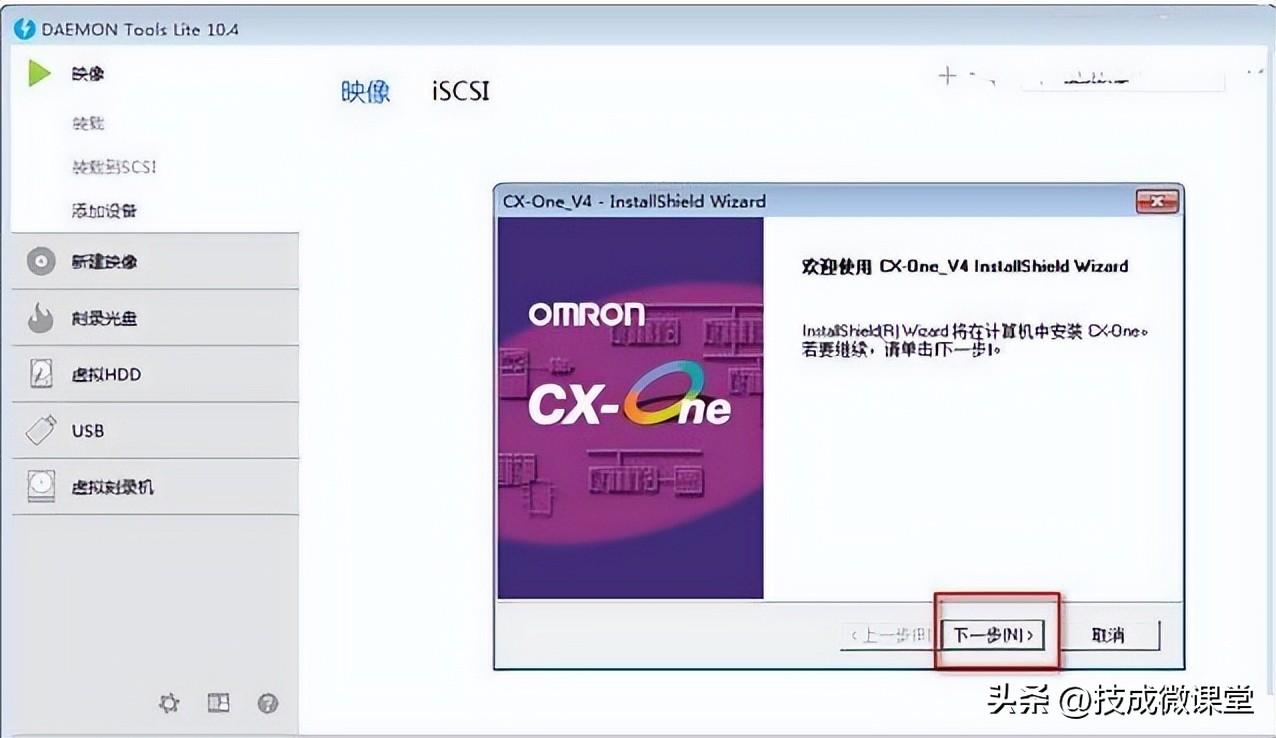

步骤三： 点击下一步

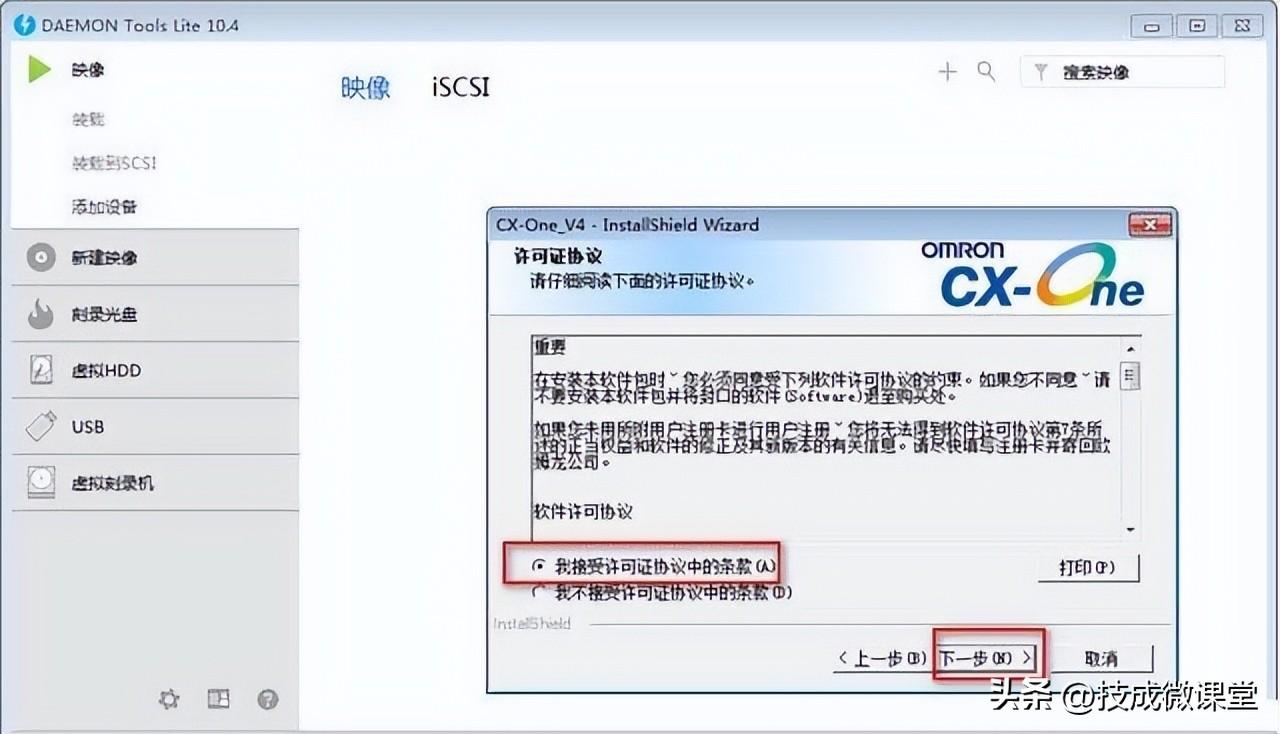

步骤四：点击 我接受....../下一步

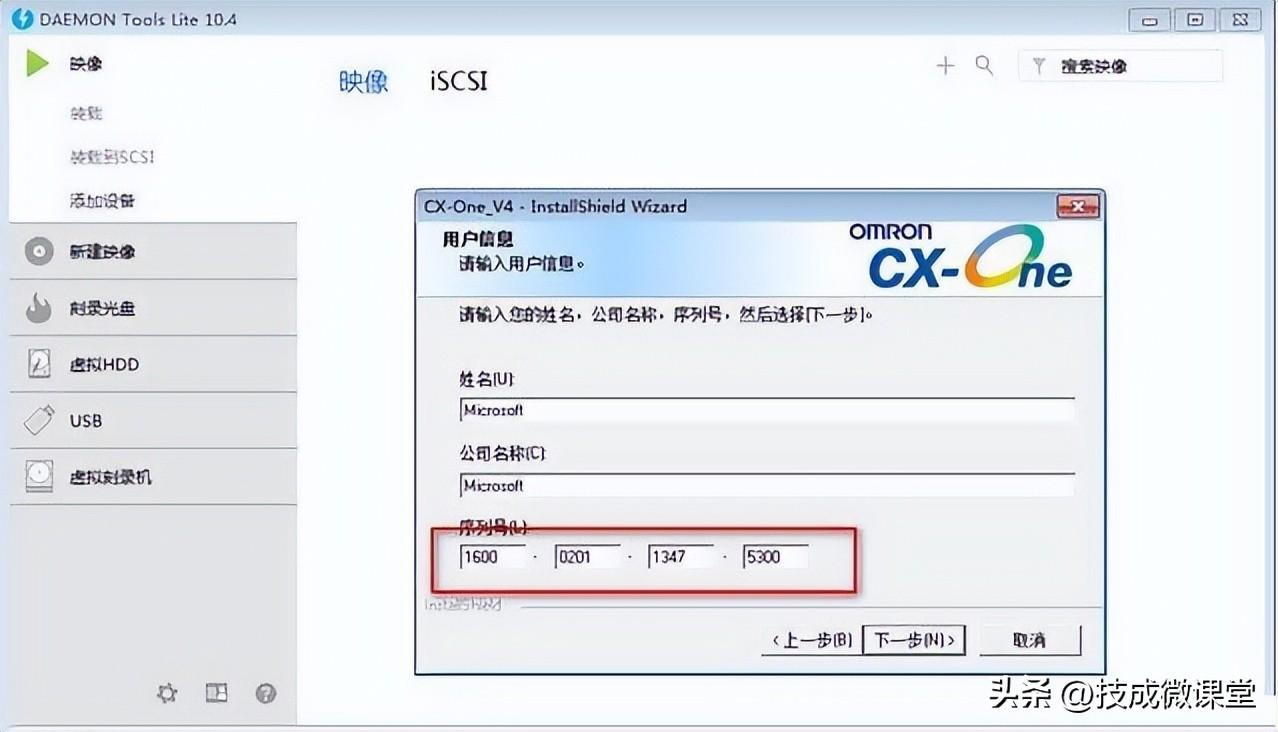

步骤五：输入序列号 ，下一步

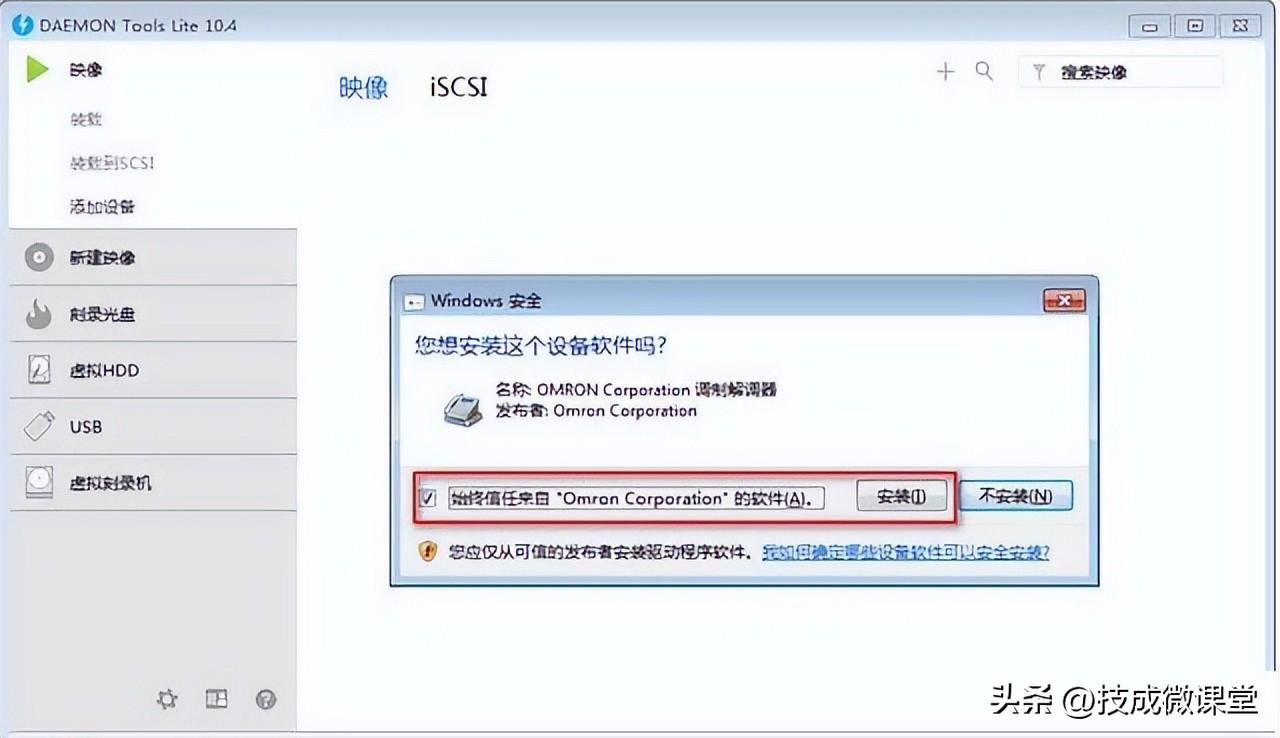

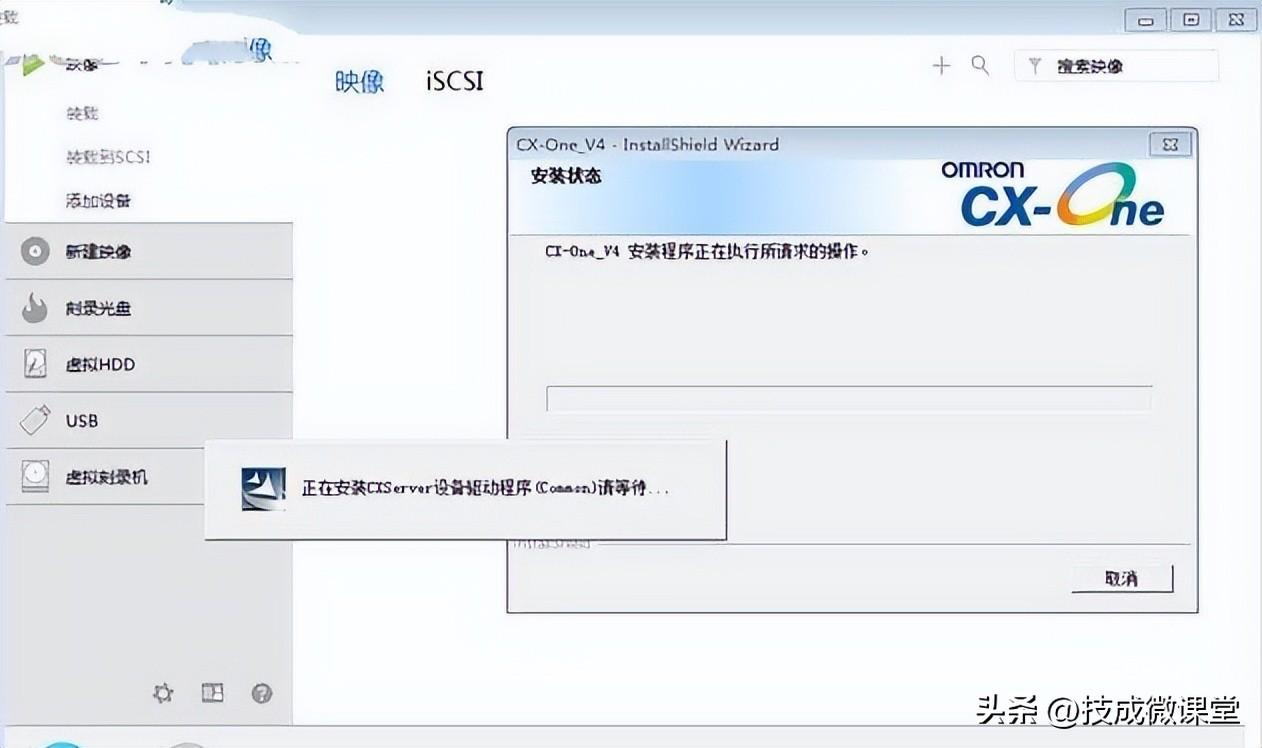

步骤六： 一直点击安装

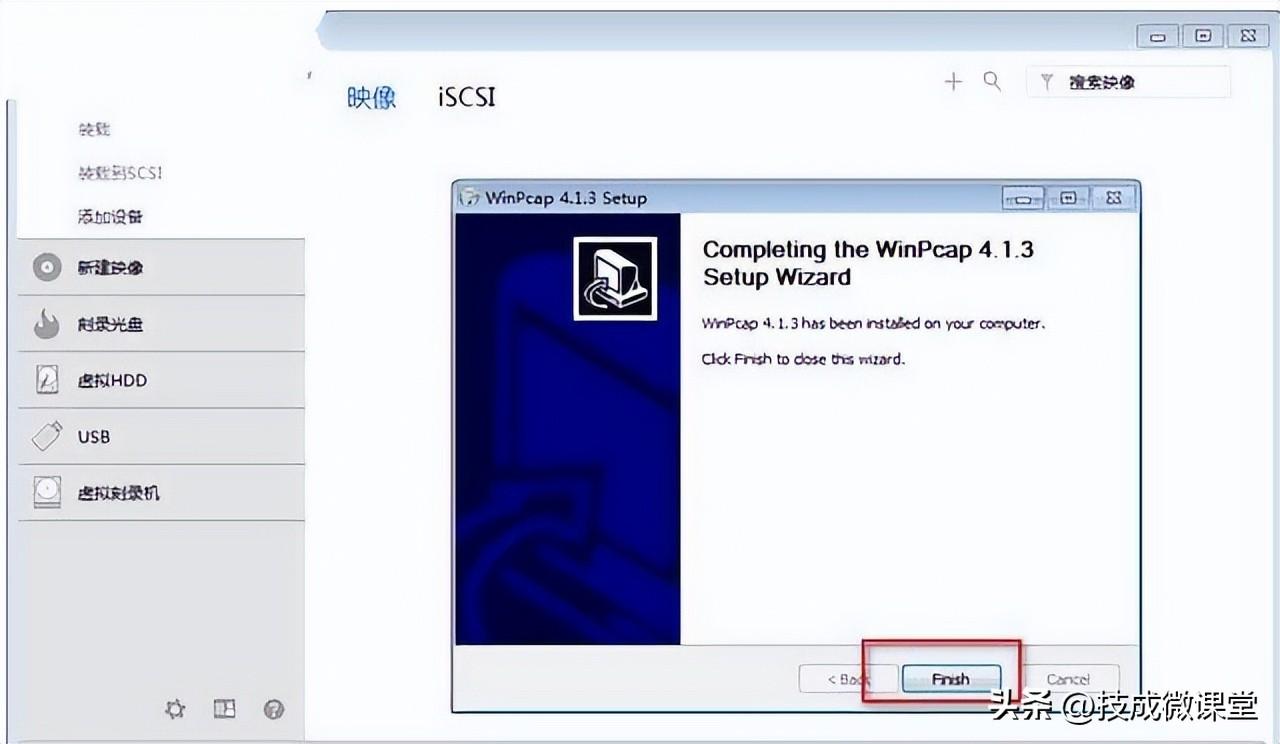

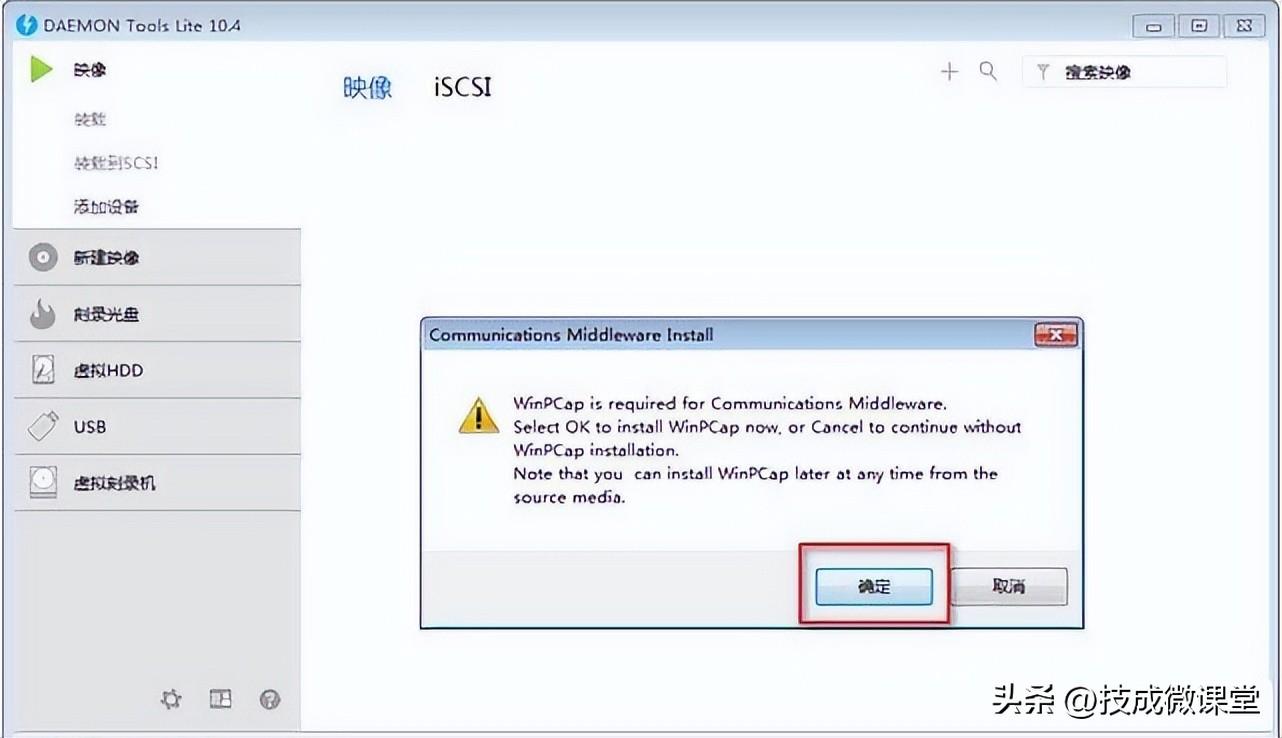

步骤七： 点击确定

步骤八： 安装完成

步骤九： 点击本地连接/OK，进行配置设置

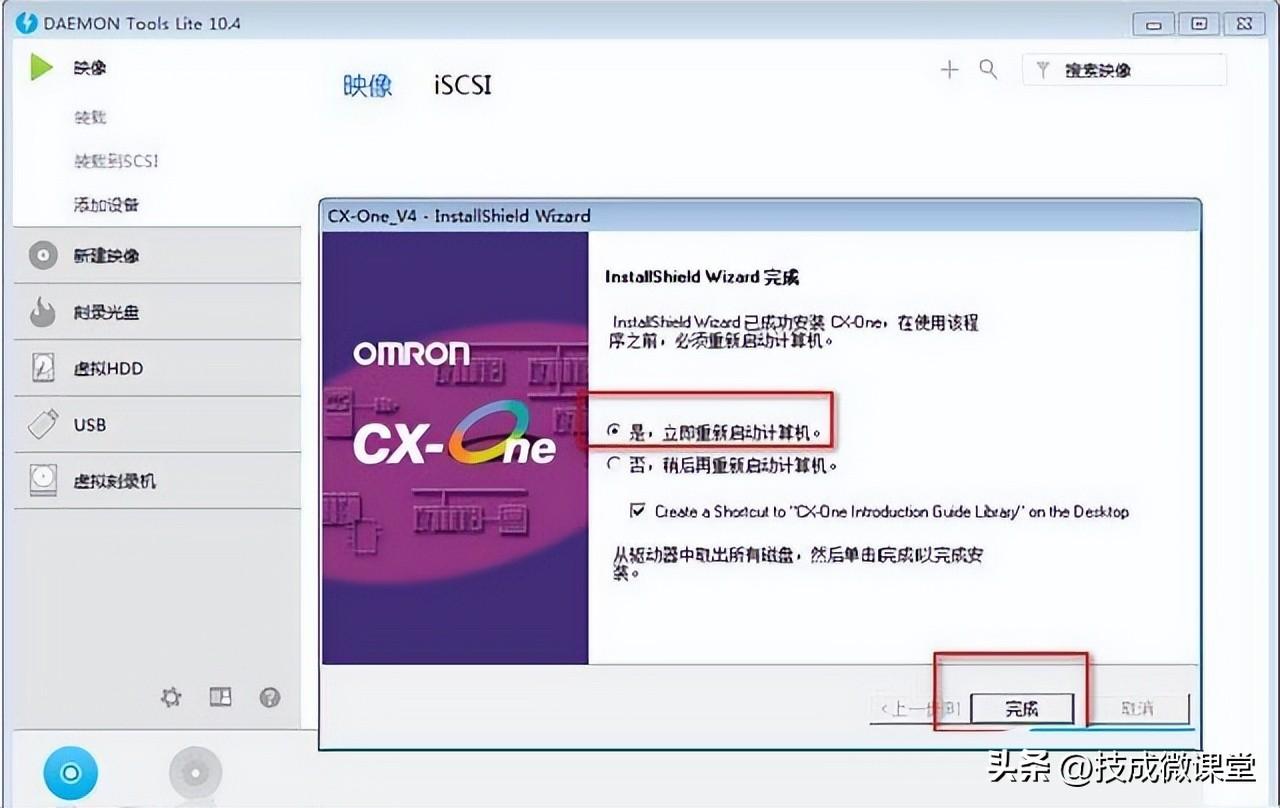

步骤十： 安装完后立即重新启动

文章来源：技成培训网-黄柏菘整理，未经授权不得转载！

OMRON PLC的简单运用示例

今天给大家介绍一款日系的OMRON PLC，编程软件是CX Programmer软件，网上下载个CX ONE然后安装一下即可，附带很多软件，其中里面就包含这个PLC编程软件环境；

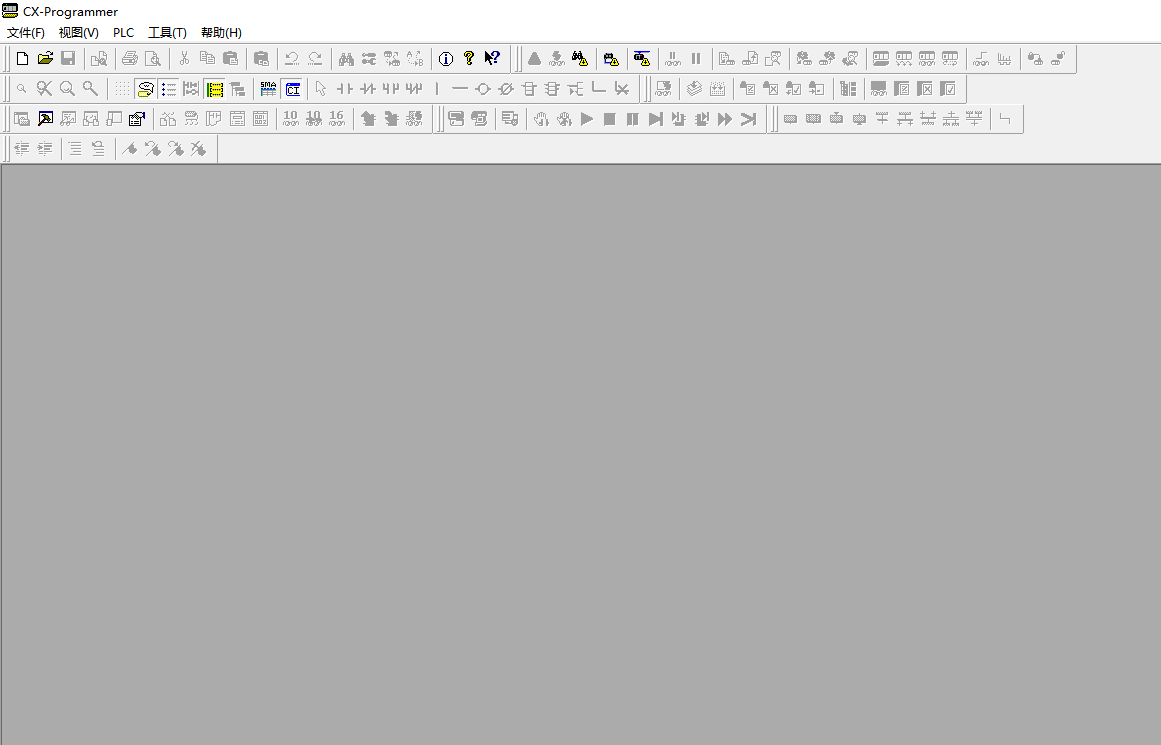

打开如下图显示，

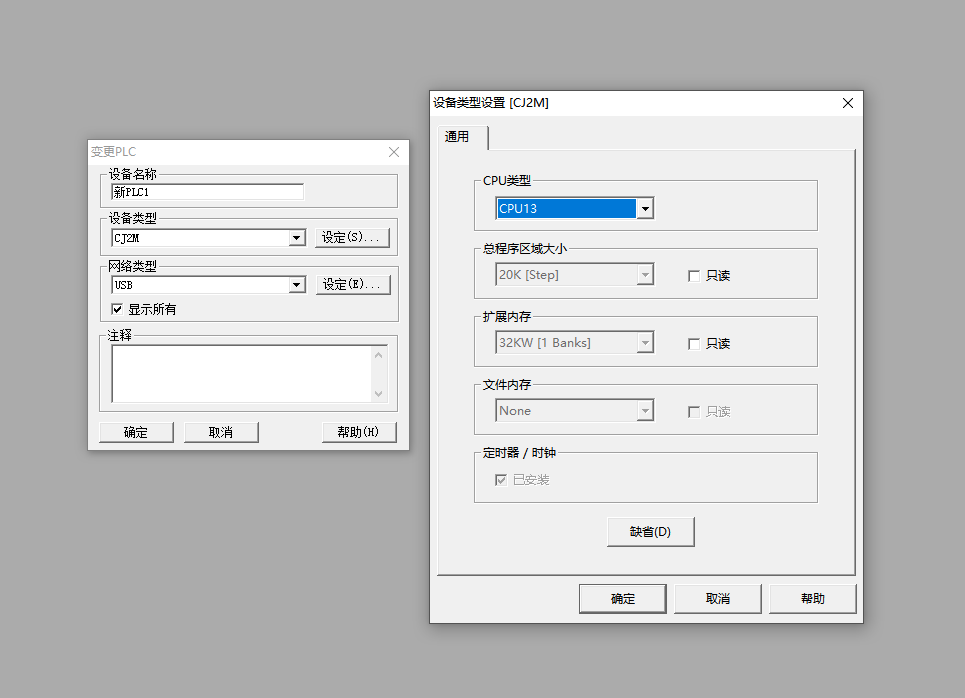

1：新建一个项目，选择好PLC型号，默认是CJ1M，这个默认是可以修改的；我选个比较经济的中型PLC CJ2M，因为这个比较便宜而且扩展性还不错，设定后面选择具体的CPU型号，我们选择13，这个在你项目开始时候就定好了，主要根据项目大小来选择CPU型号，下面选择USB就好；

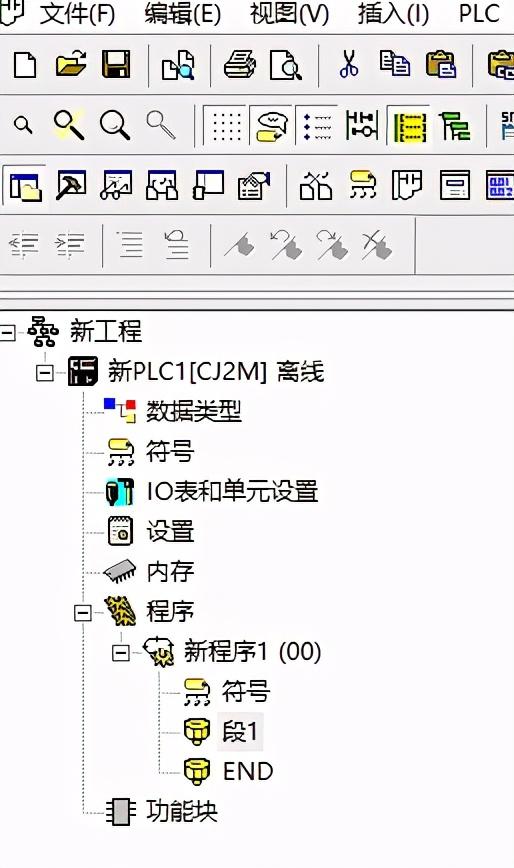

2：如下图左侧，在程序下面新程序有个默认的段1，这个里面就可以写程序了，如果想修改名称，直接上面右击属性修改成我们需要的名称，也可以右击新程序插入段，我们在做的时候肯定要分很多段，比如报警，初始化，元器件控制等，有很多所谓的PLC高手会分成手动段，自动段，其实在你做很久之后了解了欧系编程方式，手动的专用块是不需要的，否则一条大线给你写那得写多少，这个后续给你们讲；

3： 今天我们新建2个段，用这款OMRON编程软件，会快捷方式很重要，它的很多快捷键就就是一个键，所有OMRON就是给它的核心就是ONE，一键操作；

如‘C’就是开点，'/'就是闭点，'O'就是输出，会了后那些图标是不需要用的；

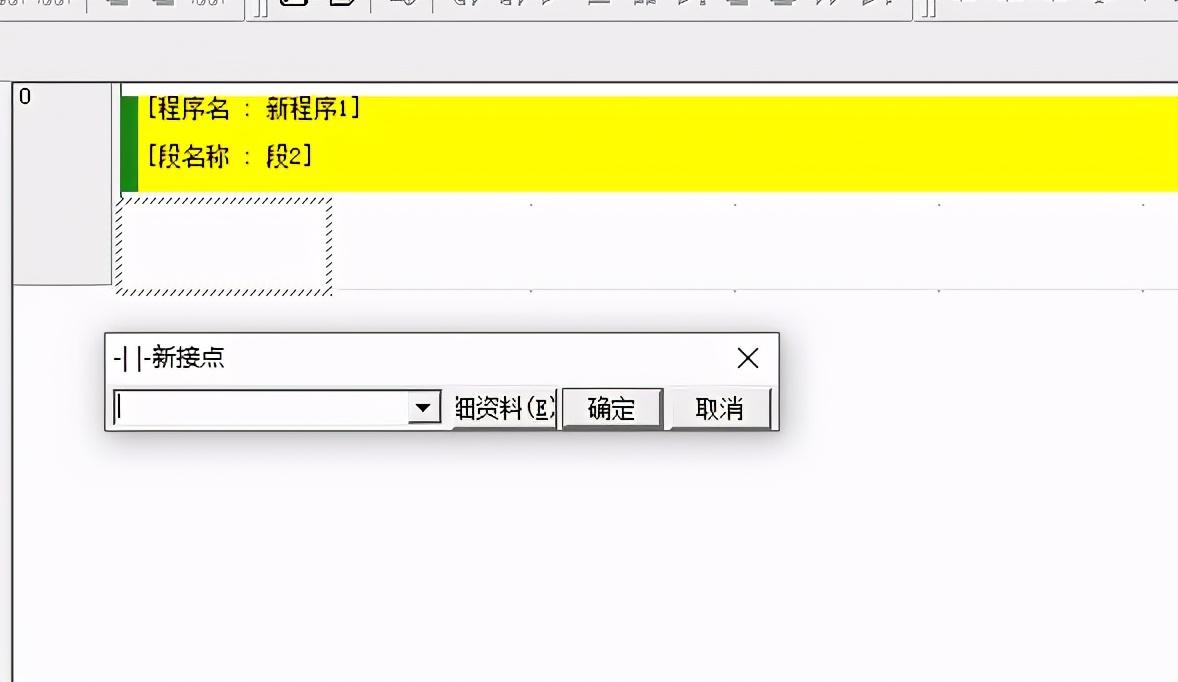

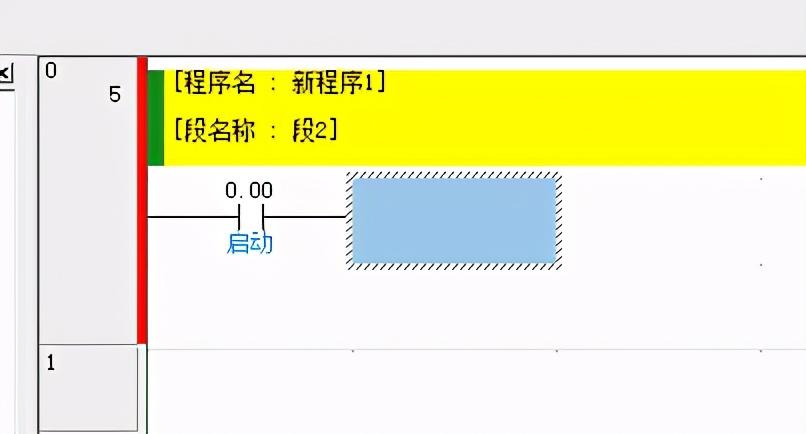

4：开始编程，点一个‘C’就跳出如下图，输入地址，0.00，然后确定，输入注释‘’启动’

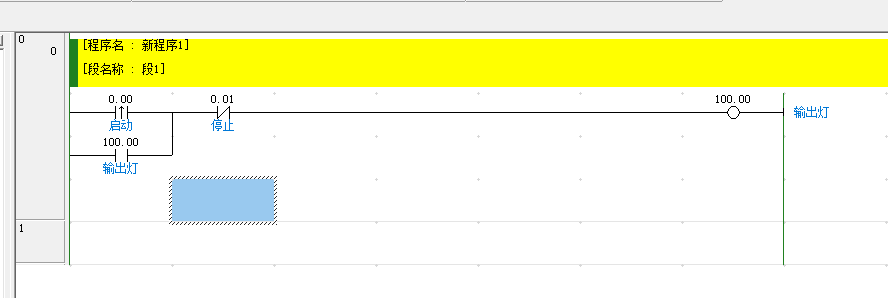

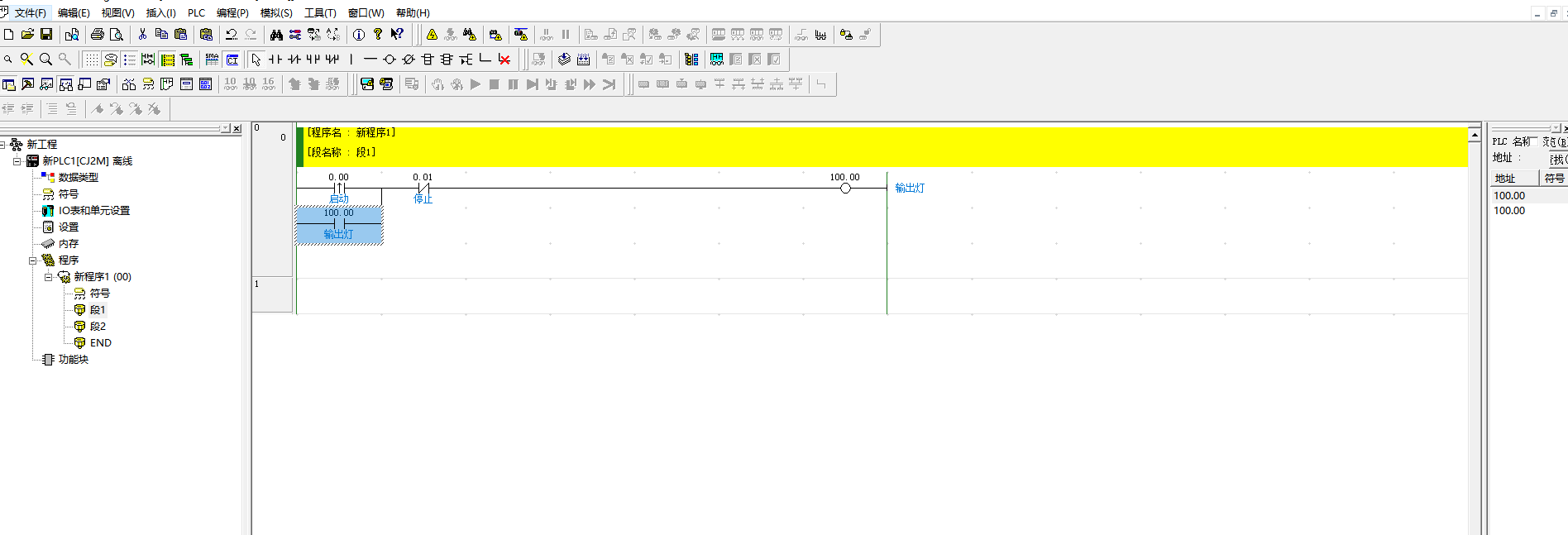

5：继续输入，直到显示如下一样的框图，这个也是一个简单的起保停电路；这个启动上升沿就是按一次有效，下一次必须松开才有效；只要鼠标放上面点击右击，在下拉菜单微分选择上升沿即可，如不需要可以取消；选择无；

6：我个人比较喜欢把地址引用工具显示出来，可以快捷键ALT+4；如下图，右侧图片可以把使用过的一些地址全部显示出来，大大方便了我们程序查看；

7：然后在线，直接传送就好；欧姆龙的这个下面新建的几个段都会按顺序扫描，所以只要在这个里面直接写就好；这款OMRON软件还是比较经典的；

这款欧姆龙软件个人还是比较喜欢的，比三菱的好用多了，各方面功能；一段一段非常清晰，不管是监控还是其他操作；不过OMRON现在主推NX,NJ系列，不过又是另外一款软件了；据说那款软件是印度人写的，缺点多多，凑合用；现在编程主要选择NX,NJ系列，用起来方便，自带Ethercat总线功能；
