PLC编程100例之水库水位自动控制

水库水位自动控制

【控制要求】

Ÿ 水库水位上升超过上限时，水位异常警报灯报警，并进行泄水动作。

Ÿ 水库水位下降低于下限时，水位异常警报灯报警，并进行灌水动作。

Ÿ 若泄水动作执行 10 分钟后，水位上限传感器 X0 仍为 On，则机械故障报警灯报警。

Ÿ 若灌水动作执行 5 分钟后，水位下限传感器 X1 仍为 On，则机械故障报警灯报警。

Ÿ 水位处于正常水位时，所有报警灯熄灭和泄水及灌水阀门自动被复位。

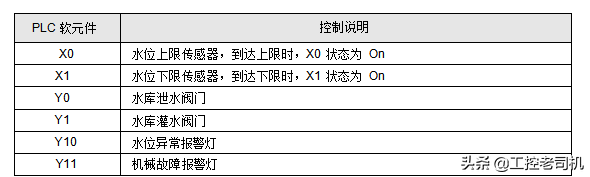

【元件说明】

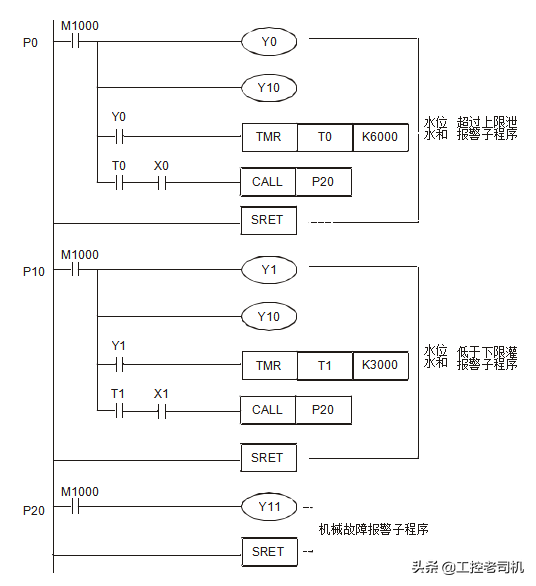

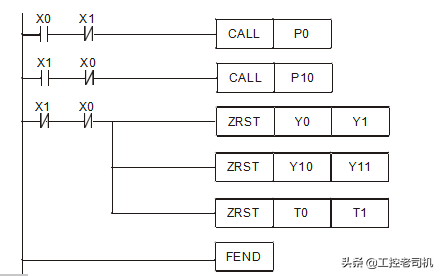

【控制程序】

【程序说明】

Ÿ 当水位超过上限时，X0=On，CALL P0 指令执行，将跳转到指针 P0 处，执行 P0 子程序，线圈 Y0 和 Y10 都为 On，进行泄水动作并且水位异常报警灯报警，直到 X0 变为 Off，即水位低于上限水位时，才停止 P0 子程序。

Ÿ 当水位低于上限时，X1=On，CALL P10 指令执行，将跳转到指针 P10 处，执行 P10 子程序， 线圈 Y1 和 Y10 都为 On，进行泄水动作并水位异常报警灯报警，直到 X1 变为 Off，即水位高于下限水位时，才停止 P10 子程序。

Ÿ 在 P0 和 P10 子程序中嵌套了 CALL P20 子程序，如果进行泄水动作 10 分钟但水位上限传感器仍为 On，则执行 P20 子程序，Y11 线圈导通，机械故障指示灯报警。

Ÿ 同样，如果进行灌水动作 10 分钟但水位下限传感器仍为 On，则执行 P20 子程序，Y11 线圈导通，机械故障指示灯报警。

Ÿ 如果水库处于正常水位，即 X0 和 X1 都为 Off，则 ZRST 指令执行，Y0、Y1、Y10、Y11、T0、T1 都被复位，泄水和灌水阀门和报警灯都不动作。

PLC怎样实现水位控制？

PLC（可编程逻辑控制器）可以通过以下步骤实现水位控制：

（1）传感器选择：首先选择适合水位检测的传感器，如浮球传感器、压力传感器或超声波传感器等。传感器应能够准确地检测水位，并产生相应的电信号。

（2）连接传感器：将选定的传感器连接到PLC的输入端口。确保信号线正确连接，信号引脚与PLC输入相对应。

（3）配置输入信号：在PLC编程软件中，配置输入信号的类型和属性。根据传感器类型和信号规范，选择合适的输入模块和信号处理方式。

（4）编写程序：使用PLC编程软件，编写程序来实现水位控制逻辑。根据水位的高低，编写相应的控制算法。例如，当水位低于设定值时，打开水泵；当水位高于设定值时，关闭水泵等。

（5）输出控制信号：根据控制逻辑，配置PLC的输出信号。将输出信号连接到控制执行元件，如水泵电机控制继电器或变频器。

（6）监测和反馈：通过编程实现对水位的监测和反馈控制。定期读取传感器的信号，根据实际水位情况进行控制调节，并确保水位在设定范围内稳定。

（7）调试和测试：在完成程序编写后，进行调试和测试。通过模拟水位变化或实际操作，验证水位控制的准确性和稳定性。根据需要进行调整和优化。

如果您需要能实现水位控制的PLC，可以私信评论找我。

晚上，我们“广成工控”直播间也会聊相关内容，欢迎观看。
