PLC编程入门级，SET（置位）与RST（复位）你编程道路上的左膀右臂
巩固基础知识，才能扩展应用，每天学一点
学过一段时间编程的小伙伴对“SET(置位)与RST(复位)”应该不陌生了吧。
如果你还不是经常用到，那你就需要加快脚步去练习一些稍微大一点的动作程序了。
至少我认为“SET(置位)与RST(复位)”是你编程道路上的左膀右臂。

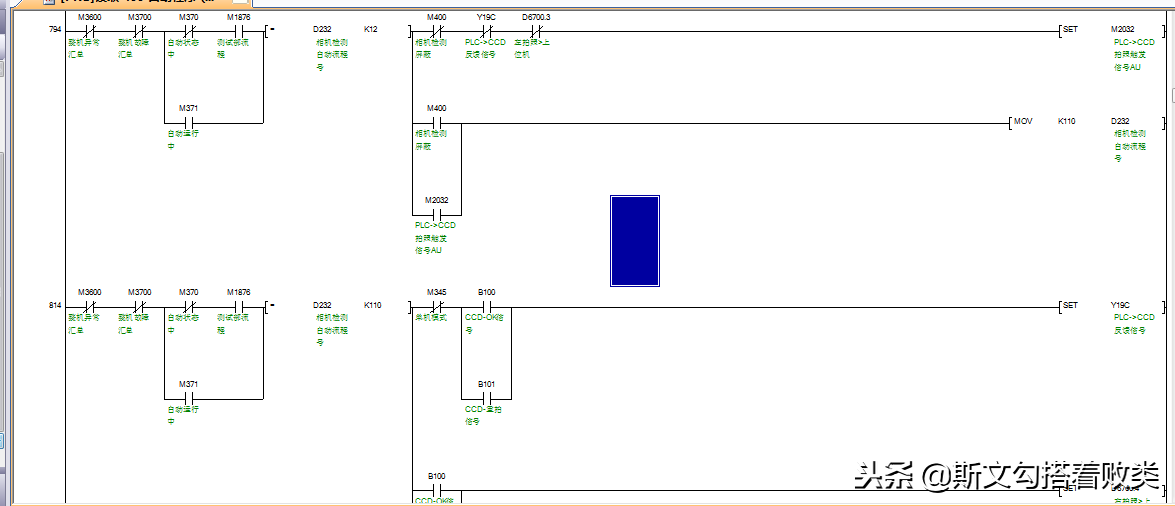

SET应用
当我们刚刚学习PLC到熟练的运用“线圈”的各种用法，什么双线圈，什么自锁，互锁等等。
当我们学习到了“SET(置位)与RST(复位)”后，
第一时间心里是不是有一万个尼玛。（开玩笑的，不同的运用方式方法而已）
“SET(置位)与RST(复位)”
SET执行指令变为ON时.
位软元件: 将线圈、触点置为ON。
字软元件的位指定: 将指定位置为1。
通俗的讲就是:当我们执行条件达到时将会进行置ON，并保持（哪怕执行条件不再成立）
如果是“线圈”就是直接自锁了
条件不成立测试
说明：当D1=1，M1常闭时，扫描时将执行 SET M1
M1将保持ON 的状态，即使前面常闭M1触点条件已经断开。
rst
RST输入变为ON时，。
位软元件: 将线圈、触点置为OFF。
定时器、计数器: 将当前值置为0，将线圈、触点置为OFF。
字软元件的位指定: 将指定位置为0。
字软元件、模块访问软元件、变址寄存器: 将内容置为0。
通俗的讲就是:当我们执行条件达到时将会进行置OFF或者将内容设为0
RST 描述
既然讲到RST (复位) ，三菱PLC提供了一条批量复位的指令（ZRST）
ZRST批量复位
批量复位需要类型一致，不然会报错。
介绍了一下这两个指令的一些解释。一起看几个测试
线圈与置位区别
说明：当SET(置位)M1 , M1将保持，当扫描到第二行时用的是线圈，我们了解线圈其实就条件成立为ON，条件不成立为OFF. 按照扫描输出规则，结果输出离END近的结果。
SET(置位)与RST(复位)属于应用指令，条件成立执行指令，条件不成立则不执行指令
今天算是巩固了一下这两个指令，具体的一些用法，小伙伴们可以自行去测试看看运行的效果
觉得有帮助的小伙伴关注一下，转发收藏一下，
有什么不同意见或者疑问的可以评论或者私信我，
不管你是新手学习，还是工作中的难题。
【0142023】基本指令：SET —— 置位指令
这条指令是PLC的第14条指令，基本指令的第2条。所有的控制程序都能用到。
短文是作者在实际工程中的经验总结和概括，属于作者本人所有，不得抄袭或作为它用。
本文详细介绍欧姆龙PLC的199条指令中的第14条指令：SET — 置位指令的功能。
控制室
欧姆龙PLC指令解析集，即短文排序从【0012023】——【1992023】。前期已经从短文排序从【1682023】——【1992023】已经提交。由于正好遇上一个百万级别横向课题，其功能指令全部用到，随即把这些功能指令提前上传了。现在回过来再从基础指令开始。即从短文【0012023】开始，这是第【0142023】。使的每一位阅读者都有所收获和启迪！
一．梯形图语言符号：
SET —— 置位指令梯形图语言符号
B：操作数位；
B数据区域：将IR、SR、AR、HR、LR。
二．功能：SET在执行条件为ON时，把操作位变为ON。
注明1：置位SET指令，在编程器上输入，需要按下FUN和SET两个键。
注明2：置位SET指令的功能，见例表【0142023】 —2所示。
