朗风学堂（46）：PLC与电脑的连接方法以及程序的上传、下载方法
一、PLC与计算机的硬件连接
PLC与计算机连接需要用到通信电缆，常用电缆有两种，一种是FX－232AWCH（简称SC09）电缆，该电缆含有RS232C／RS422转換器；另一种FX-USB－AW（又称 USB－SC9－FX）电缆，如图所示，该电缆含有USB／RS232换器。
在选用PLC编程电缆时，先查看计算机是否具有COM接口，因为现在很多计算机已经取消了这种接口，如果计算机有COM接口，可选用FX－232AWC－H电缆连接PLC和计算机。在连接时，将电缆的COM头插入计算机的COM接口，电缆另端圆形插头插入PLC的编程口内。
如果计算机没有COM接口，可选用FX－USB－AW电缆将计算机与PLC连接起来。在连接时，将电缆的USB头插入计算机的USB接口，电缆另一端圆形插头插入PLC的编程口内。
当将 FX－USB－AW电缆插到计算机USB接口时，还需要在计算机中安装这条电缆配带的驱动程序。驱动程序安装完成后，在计算机桌面上右击“我的计算机”，在弹出的菜单中选择“设备管理器”，弹出设备管理器窗口，如图所示。
展开其中的“端口（COM和LPT）”，从中可看到一个虚拟的COM端口，图中为COM、记住该编号，在GX-Developer软件进行通信参数设置时要用到。
二、通讯设置
用编程电缆将PLC与计算机连接好后，再启动 GX Developer软件，打开或新建一个工程，再执行菜单命令“在线一传输设置”，弹出“传输设置”对话框，双击左上角的“串行USB”图标，出现详细的设置对话框，如图所示。
在该对话框中选中“RS232C”项，COM端口ー项中选择与PLC连接的端回号，使用 FX－USB－AW电缆连接时，端口号应与设备管理器中的虚拟COM端口号一致，在传输项中选择某个速度（如选19．2kbps），单击“确认“，返回“传输设置”对话框。
如果想知道PLC与计算机是否连接成功，可在“传输设置”对话框中单击“通信信设置”，若出现图所示的连接成功提示，表用PLC与计算机已成功连接，单击“确认”即完成通信设置。
三、程序的写入与读出
程序的写人是指将程序由编程计算机送人PLC，读出则是将PLC内的程序传送到计算机中，程序写入的操作说明见表所示，程序的读出操作过程与写入基本类似。在对PLC进行程序写入或读出时，除了要保证PLC与计算机通信连接正常外，PLC还需要接上工作电源。
电气入门学习PLC，看我怎么安装编程软件（附编程与仿真软件）
这一节给大家讲一下，西门子S7-200 PLC编程软件STEP 7 -Micro/WIN 的安装方法，以及如何将英文版的编程软件改成中文版的。编程软件是我们学习西门子S7-200 PLC必不可少的工具之一，只有安装了编程软件我们才能将，我们的控制逻辑变成正在的程序，下载到PLC中。如果你只把编写程序停留在想象的层面是很难学会PLC的。这个软件安装非常简单，几乎是傻瓜式的，只要你按照下面几张图片的安装步骤进行安装就能成功。我在文章的最后会附上编程软件和仿真软件的获取方法， 以节省你自己到处找下载链接的时间。这个软件在win XP，win7中安装一切正常，其他的操作系统没试过，有兴趣的朋友可以自己试试，只要装上不报错能使用就可以。安装方法如下：

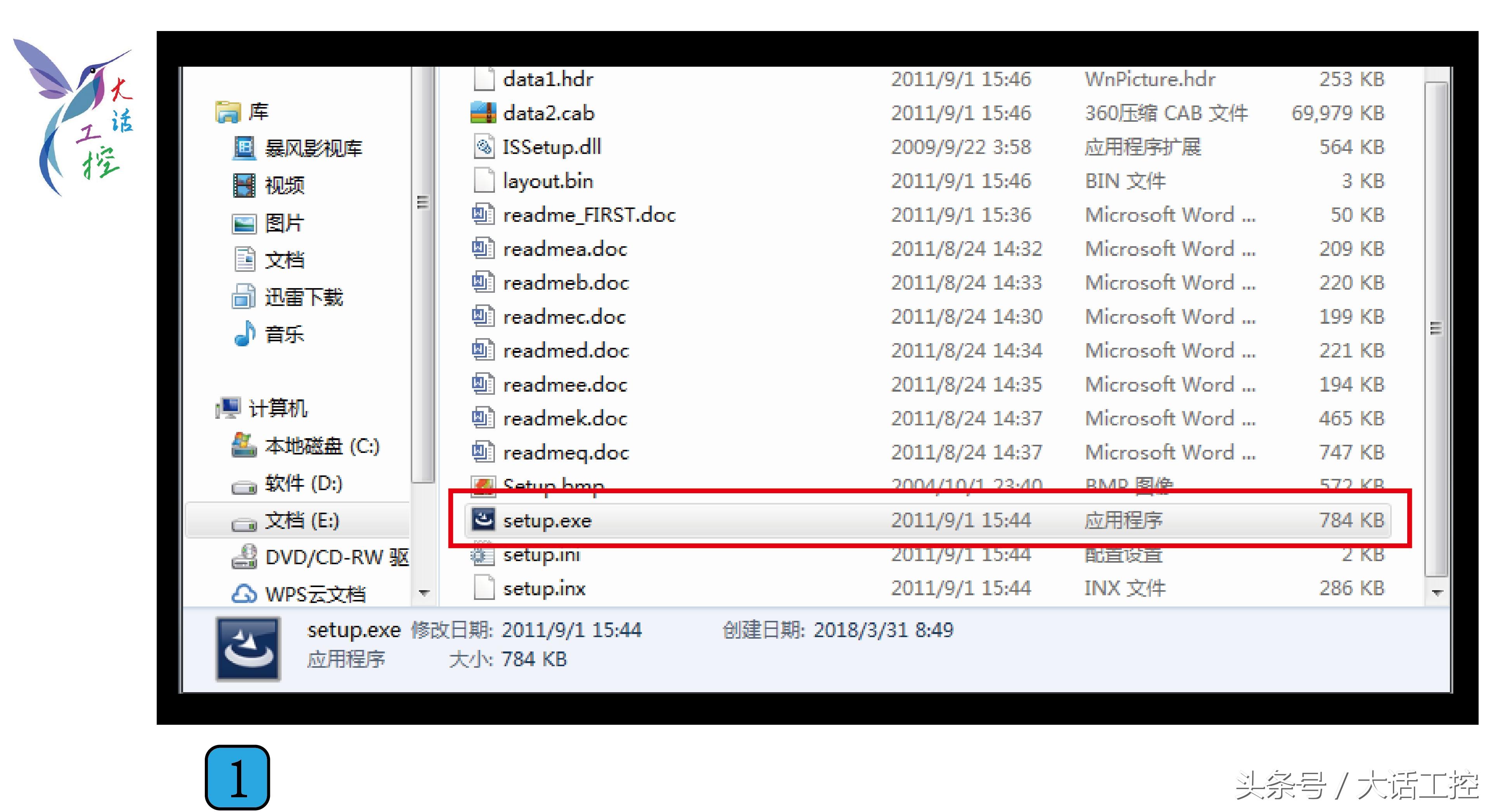

如图1 ，把下载的STEP 7 -Micro/WIN 软件解压缩，打开解压后的文件夹，双击图1中setup.exe 这个文件，出现图2 的窗口。

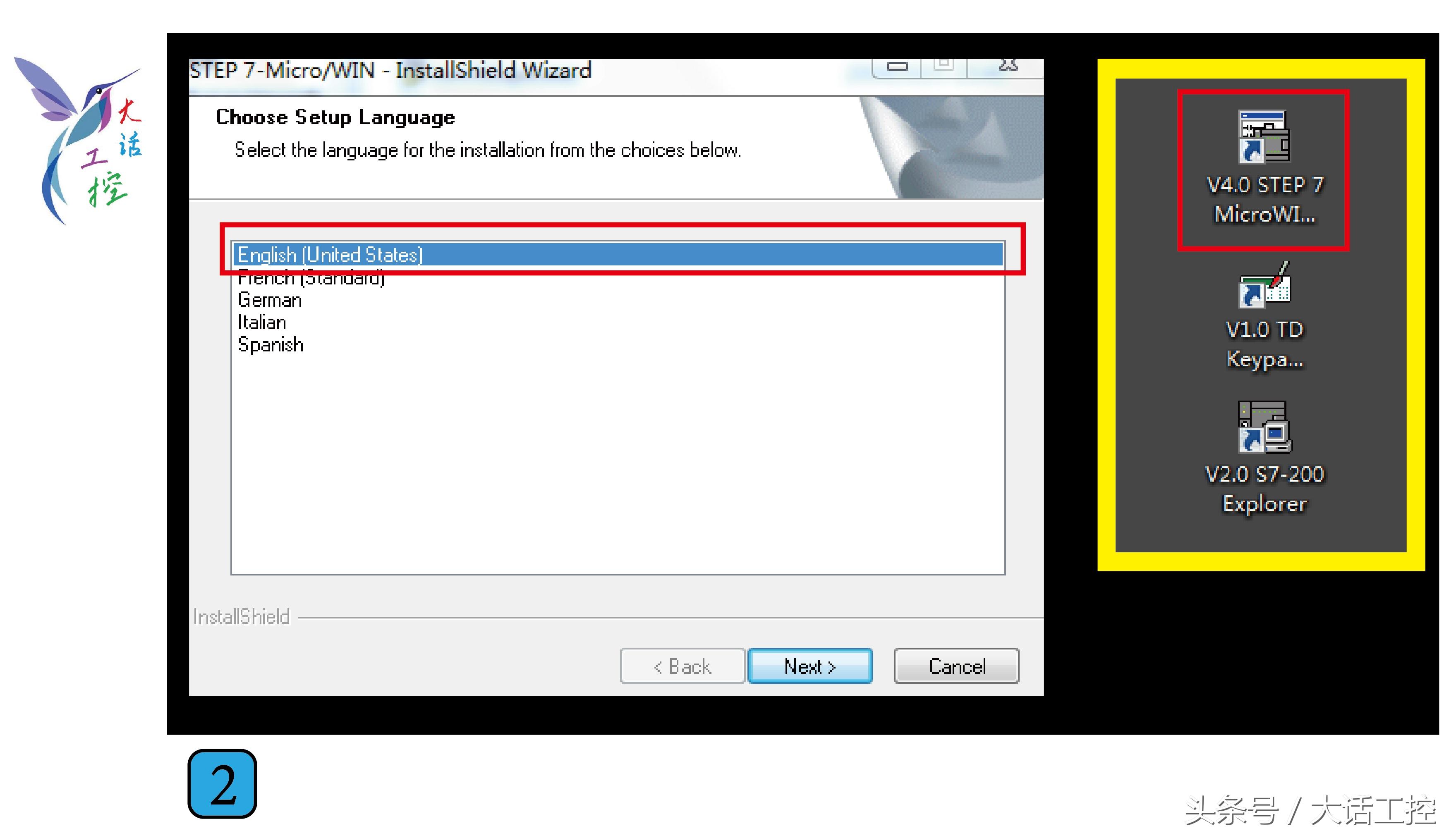

在图2 中左侧的窗口选择English(United Stales) 一路点击下一步就行，注意安装在电脑的C盘中。安装完成后，就会在电脑的桌面出现3个图标，见图2 右侧，最上面红色方框中就是我们的编程软件的图标，双击打开它，出现图3 窗口。
在图3， 窗口中我们发现第一次打开软件是英文版的，英文我们看起来既不懂又不爽，接下来我们就把它改成中文版的，点击图3中Tools 中的options.. 会打开图4 中的窗口。
在图4 中点击Gerneral 再选择Chinese 然后点击OK ，确定 ，否 ，就行了。让我们重新打开软件再看一下就变成图5 的样子了，纯中文，开始编程吧。下面说一下软件的获取方法。
需要下载西门子S7-200 PLC编程软件 和仿真软件 的朋友，可以发私信（编程软件 ）这四个字，给大话工控， 下载链接会自动发送到你的手机私信中，自己复制一下链接，在电脑或手机的浏览器打开下载就行了。什么？你问我在头条怎么发私信，点击红色的关注 就能发私信了。什么？还是不会？算了你还是别学PLC了还是去看岛国的片子吧。
