数字式波段开关在PLC控制电路中应用
DCRS数字式波段开关是一种二进制码的机械式编码开关，以占用输入点少，实现2的X（所用输入点数）方编码功能，已广泛应用于数控机床、医疗器材、教学器材、电子仪表等领域。

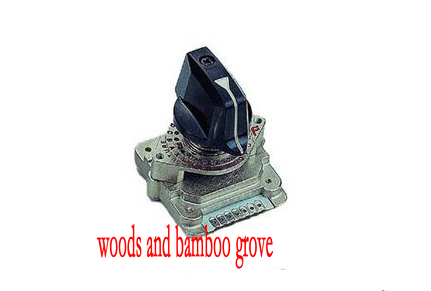

数字式波段开关
它的编码形式有原码、反码、格雷码（循环码），
常用档位有12档、24档。12档占用地址4位，24档占用地址5位。

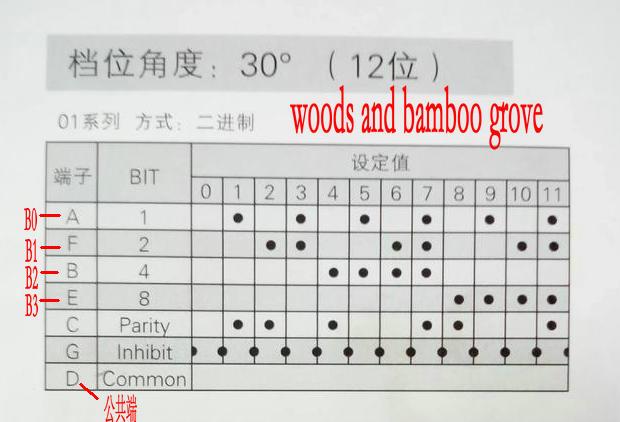

原码编码及脚号图

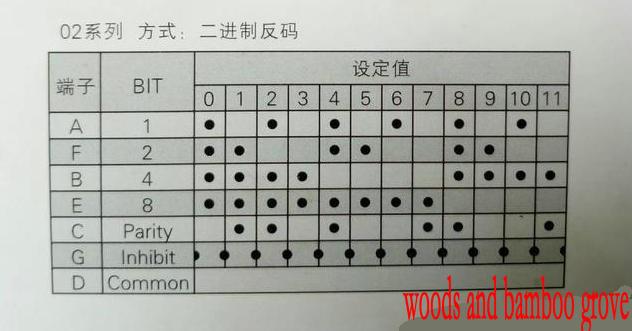

反码编码及脚号图

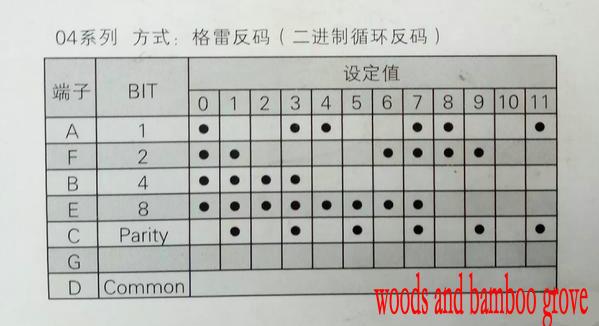

格雷码反码编码及脚号图
每档间弧度有15度、30度。
虽然PLC有编码指令，但是占用输入地址较多（有8位、16位），一旦被编码指令占用，如选用8位编码指令，需8位输入地址。而实际所用编码数只需8个，也就是说只要输入地址3位就够个，其余5位不需要，也不能被其他使用。如果在输入点就很紧张时，就要购更多输入点的机型，成本会提高外，输入点还会空置得太多。实在是种浪费。
使用数字式波段开关的好处在于，将同类别动作集于一个开关上（如数控机床轴选、速度倍率选择、普机的多种点动调整等），占用PLC地址少，实现功能多。也不会引起因操作不当造成设备、仪表等故障停机，同时操作面板的表面积大大缩小，
下面以PLC二位输入地址X10（接A端）、X11（接B端），PLC输入端的COM接D。实现四个功能M10（对应数字波段开关档位0）、M11（1）、M12（2）、M13（3）的选择。用原码编制PLC程序示例如下：

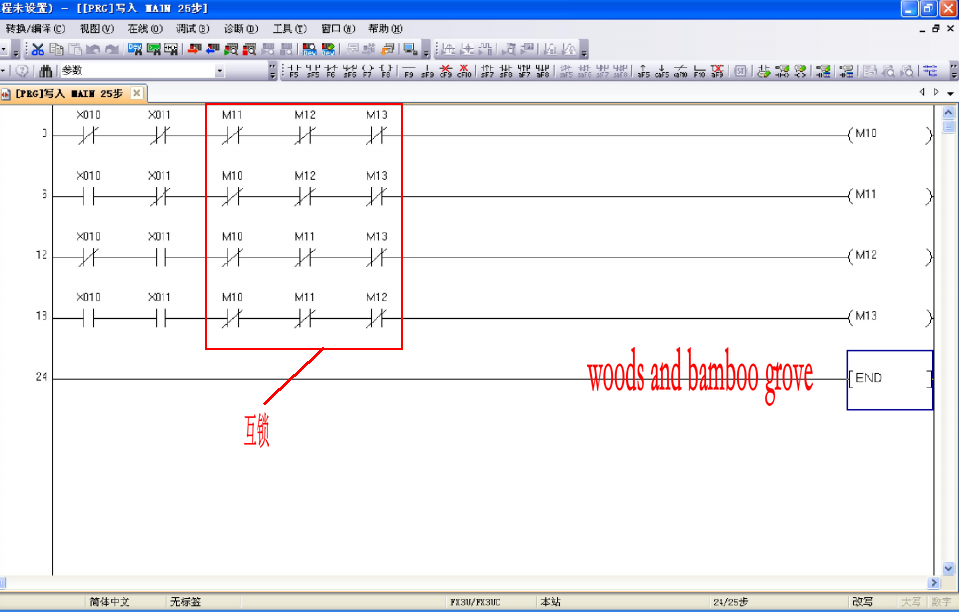

用三菱PLC编程软件编制的简易编码程序
从上图可看出用数字波段开关实现编码所编制的PLC程序也不复杂。
综上所述，将同类功能集中在数字波段开关上，操作方便、简单可靠且达到相互互锁作用，不易产生误操作。
阅后，如有更好方法，请在下方评论区留言，在此感谢！
怎么从PLC上载程序？要注意那些事项？问题解决

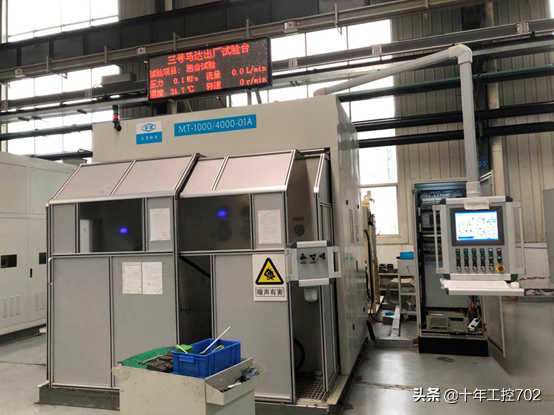

15年的一个项目，由于产品换代需要程序整改。楼主（十年工控702-董工）当年只负责Labview上位机人机界面的编写，所以，PLC程序的整改就成为一个问题。非标项目，一个程序的成型，要经历过n个版本，由于人员流动等因素，最终留下来的程序不一定是最终版，现在台子用的很好，最好的办法就是在现有程序的基础上整改。最终决定，上载现有PLC程序，然后在此（不破坏原来功能）基础上整改。借此机会，谈一谈PLC程序上载的步骤和几个注意点。
网上教程很多，本文在此基础上加入一些问题的解决方案和注意事项。
原来项目用的是西门子300PLC，本教程以西门子1500PLC为例，编程软件用西门子薄涂。步骤都是相同的，问题都是相同的。
上载方式：
l 作为新站上传： 作为新站上传设备（硬件和软件）l 从设备中上传(软件)两中上传方式有必要解释一下：
1) 作为新站上传： 作为新站上传设备（硬件和软件）。括号里面的备注很有必要。顾名思义，作为新站上传设备（硬件和软件），就是把硬件软件都上传上来。什么意思呢？就像楼主这种工况，某种原因，我没有了源程序，我需要整改PLC程序，我又懒的组态硬件，这时候用到这中上传方式就很方便了。硬件上载上来的意思就是把组态也给上载了。
如果是别人做的项目，你要上载程序，最好选这种方式。
2) 从设备中上传(软件)
有了上面的解释，这个就好理解了，可能是只上载某个程序或者某个功能块，就需要这种上载方式。
下面说说步骤：
这个步骤不是重点，随便百度一下，或者帮助文档都有。楼主懒得打字，就复制帮助文档的原文，如下：
l 作为新站上传设备（硬件和软件）步骤：
在项目树中选择项目名称。在“在线”(Online) 菜单中，选择“作为新站上传设备（硬件和软件）”(Upload device as new station (hardware and software))。“将设备上传到 PG/PC”(Upload device to PG/PC) 对话框随即打开。
在“PG/PC 接口类型”(Type of the PG/PC interface) 下拉列表中，选择将用于上传操作的接口类型。从“PG/PC 接口”(PG/PC interface) 下拉列表中，选择要使用的接口。单击“PG/PC 接口”(PG/PC interface) 下拉列表右侧的“组态接口”(Configure interface) 按钮，修改选定接口的设置。通过选择相应选项并单击“开始搜索”(Start search) 命令，显示所有兼容的设备。在可访问的设备表格中，选择要上传项目数据的设备。单击“加载”(Load) 按钮。根据所选的设备，将显示一个对话框，需输入诸如模块机架位置的等更多信息。
将设备的项目数据上传到项目中。此时，可离线编辑这些数据，并重新下载到设备中。
总结和补充一下：
1. 当然是要改IP地址了 ：这个上面的步骤没说清楚，不要一上来就上载，先看看IP地址是不是在一个波段内。PLC IP地址192.168.0.1 ，你设个192.168.0.10，完事。这一步忽略了，上面搜索设备，绝对搜不到。楼主这个项目，看了下上位机IP地址192.168.0.8，确定PLC地址192.168.0.X，随便设一个本机地址192.168.0.Y即可，只要不重复即可。
2. 新项目取个名字： 软硬件都上传了，就相当于整个PLC项目都上传上来了，作为一个新项目存在，要有个名字，上传完以后要保存。保存的时候最好加上日期，区别于PLC现在运行的程序。
3. 搜到现有PLC： “PG/PC 接口，搜索，没什么可说的。
4. 上传： 很简单，一下就传上来了。
注意两点：版本兼容性问题
待上传的硬件配置和软件必须与 TIA Portal 相兼容。如果设备上的数据由前版本程序或不同组态的软件创建，则需确保它们的兼容性。
不得不说，西门子博途实在是太恶心了，各种版本，各种恶心。
一般的软件，都是向下兼容，比如楼主常用的Labview，博途偏不。下面摘录一下博途软件的兼容性问题。

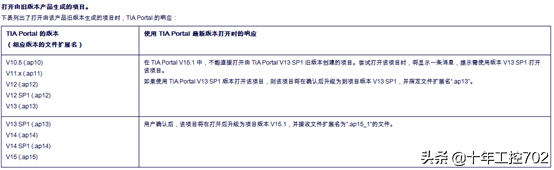

TIA Portal 版本间的兼容性
TIA Portal 最新版本的向下兼容性
与旧版本相比，当前项目版本 V15.1 进行了功能扩展，因此采用最新版本的保存的项目不支持向下兼容。版本为 V15.1 的项目只能使用 TIA Portal V15.1 或更高版本打开。
反正一句话，打不开，就换版本吧。
第二个问题，楼主遇到的问题：没有变量名，这个很讨厌。
文章开头提到的项目中，项目PLC为西门子300，在项目上传时，是没有变量名和注释的。这个就很麻烦。看PLC梯形图非常费劲。需要去猜这段程序大概什么意思，一不留神就会出错。
有两个办法，一个是，一个一个的去查 IO点，这个是死的，这个确定了，在根据程序本事的含义去倒退各变量代表的含义。这个办法在小项目中是完全可行的。但是楼主遇到的项目相对较大。所以有了第二种方法。
第二种办法：复制粘贴变量表。上载的大多用在两种工况，一种是完全没程序，需要上载，一种是，有旧程序，没有PLC运行的程序。楼主属于第二种情况，就是手里的程序不一定和PLC运行的程序匹配，需要上载，但是，两个PLC程序的变量表是大概一致的。
所以，楼主用了第二种办法。把旧程序的变量表拷贝到上载程序就可以了。这个办法楼主亲测有效。但是，注释，标题什么的就不型了。好在有了变量表，只需要在源程序稍加改动就可以，程序本身就能看懂就行了，注释什么的不太需要。
l 从设备中上传(软件)：这个不作为重点
如果仅将一个设备中的项目数据上传到项目中，请按以下步骤操作：
与要下载项目数据的设备建立在线连接。在项目树中选择一个设备。此时，“在线”(Online) 菜单中的“从设备上传（软件）”(Upload from device (software)) 命令将启用。
在“在线”(Online) 菜单中，选择“从设备上传（软件）”(Upload from device (software)) 命令。“上传预览”(Upload preview) 对话框随即打开。
在“上传预览”(Upload preview) 对话框中，查看报警并在“操作”(Action) 列中选择所需的操作。可进行上传时，“从设备上传”(Upload from device) 按钮随即启用。
单击“从设备上传”(Upload from device) 按钮。相关问答
