PLC编程控制气缸实例

功能描述：

当按下启动按钮X1,让气缸来回伸缩动作，气缸的动作通过电磁阀Y0来控制（Y0得电气缸伸出，断电气缸缩回），动作要求是气缸伸出2s，缩回2s。动作来回10次，动作完成。如果继续执行需要再次按下启动按钮。外部要求有停止X0按钮。

一、第一种编程方式

1）梯形图如下

2）分解程序

主电路

条件控制电路

计数和复位电路

二、第二种编程方式

1）梯形图如下

2）分解程序

启保停主电路

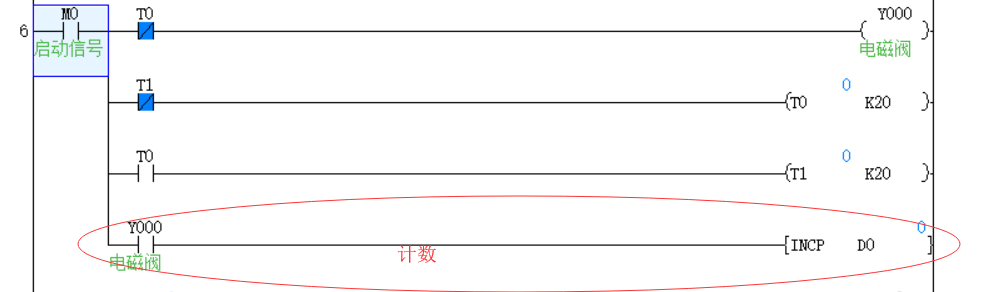

计数控制电路部分

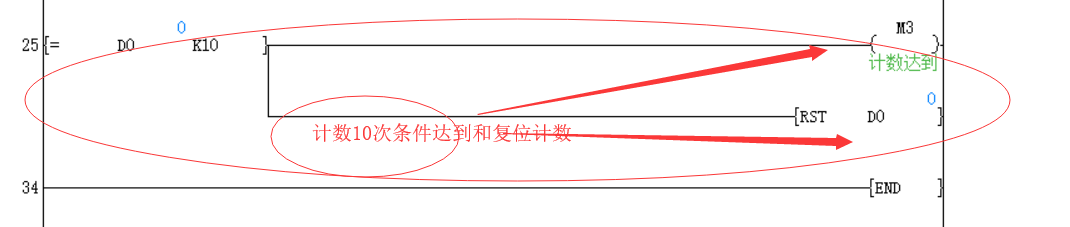

计数和复位电路

结束：其实还有很多编程方式和方法，在这里就不一一例举了，这两种是比较常用的。大家可以开动一下自己的脑筋，还有什么其他的控制方式，请留言交流哦！喜欢的朋友请点关注。

磁性开关如何控制气缸

磁性开关（也称为接近开关）通常用于检测物体的位置或运动，当检测到特定的物体时，会产生开关信号。这种开关常用于控制气缸的运动，以实现自动化控制。

下面是使用磁性开关控制气缸的一般步骤：

安装磁性开关 ：首先，需要将磁性开关安装在气缸附近的适当位置。通常，磁性开关被安装在气缸的活塞上或附近的固定位置。确保磁性开关与气缸的活塞或其他运动部件的运动路径相匹配。

调节位置 ：根据具体的应用需求，调节磁性开关的位置，使其在气缸活塞运动时能够准确地检测到特定位置或达到特定位置时产生开关信号。通常，可以通过调节磁性开关的安装位置或调整其灵敏度来实现。

连接控制系统 ：将磁性开关连接到控制系统中，通常是通过电线连接到 PLC（可编程逻辑控制器）或其他自动化控制设备。确保连接正确，以便磁性开关的开关信号能够被控制系统正确地识别和处理。

编程控制逻辑 ：在控制系统中编写适当的控制逻辑，根据磁性开关的开关信号状态（打开或闭合）来控制气缸的动作。例如，当磁性开关检测到物体到达特定位置时，触发控制系统发送信号给气缸，使其停止或改变运动方向。

测试和调试 ：完成连接和编程后，进行系统测试和调试，确保磁性开关能够准确地检测到物体的位置，并根据需要控制气缸的运动。根据实际情况进行必要的调整和优化，以确保系统的稳定性和可靠性。

通过以上步骤，可以实现利用磁性开关控制气缸的运动，从而实现自动化控制和定位功能。
