三菱IQ-F系列PLC套接字（Socket）通讯参数设置和程序编写

三菱FX5U可编程控制器

Socket TCP通讯

目录

一、Socket通讯概念

二、建立连接3次握手和断开连接4次挥手

三、Active开放的通讯

四、Active通讯程序

五、Passive开放的通讯

六、Passive通讯程序

一、Socket通讯概念

1）网络上的两个程序通过一个双向的通信连接实现数据的交换，这个连接的一端称为一个Socket

2）Socket通讯协议分为TCP和UDP

3）Socket通讯英文名"插座"，工作在网络层和传输层之间的特殊层

二、建立连接3次握手和断开连接4次挥手

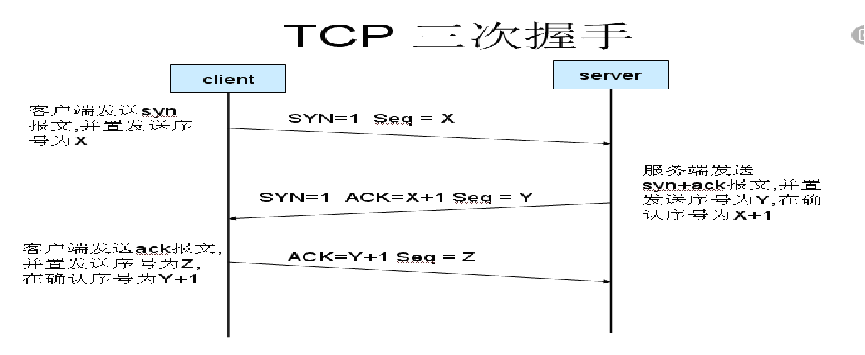

1）Socket通讯协议TCP连接需要3次握手

2）Socket通讯协议TCP断开连接需要4次挥手

三、Active开放的通信

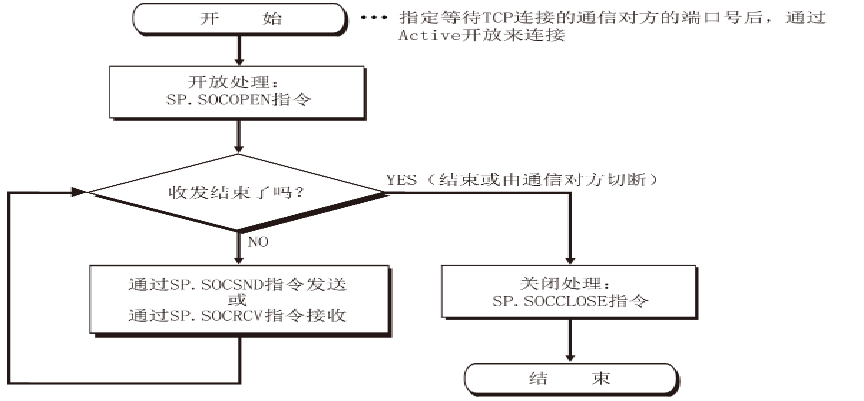

1）Active开放的通信流程图

2）参数设置：

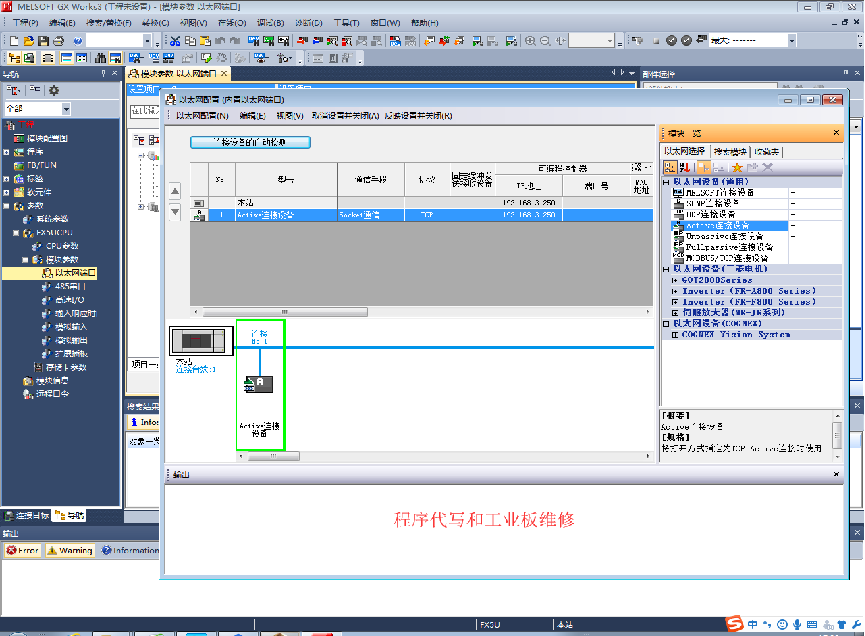

2.1）参数 模块参数→以太网端口→基本设置→对象连接设备→ACTIVE

2.2）可编程控制器端口号：（1~5549、5569～65534）

2.3）传感器设备：IP地址（设置范围：0.0.0.1～223.255.255.254）和端口号（设置范围：1～65534）

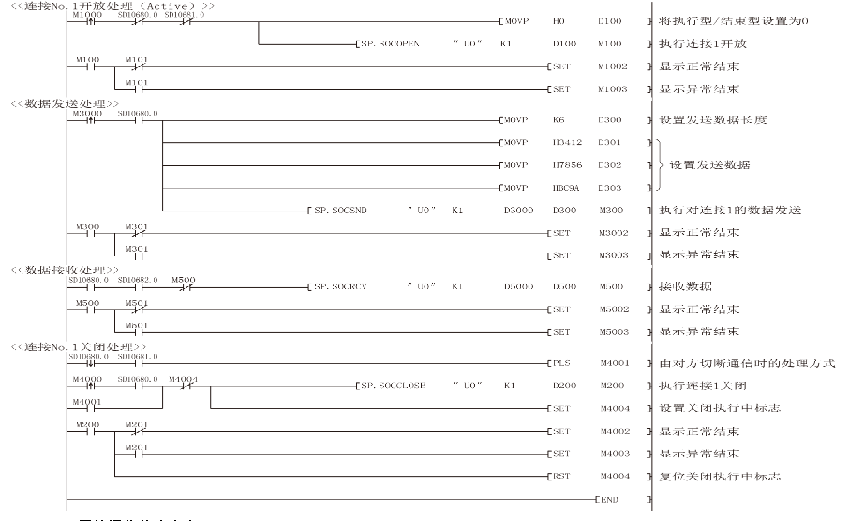

四、Active通讯程序

五、Passive开放的通讯

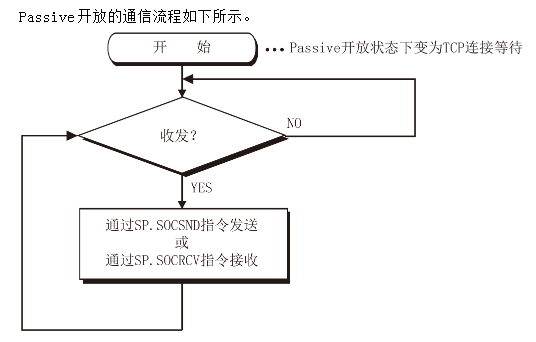

1）Passive开放的通信流程图

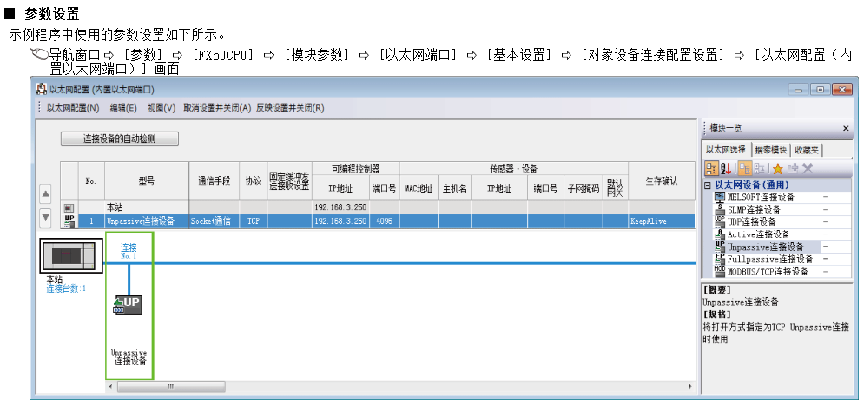

2）参数设置

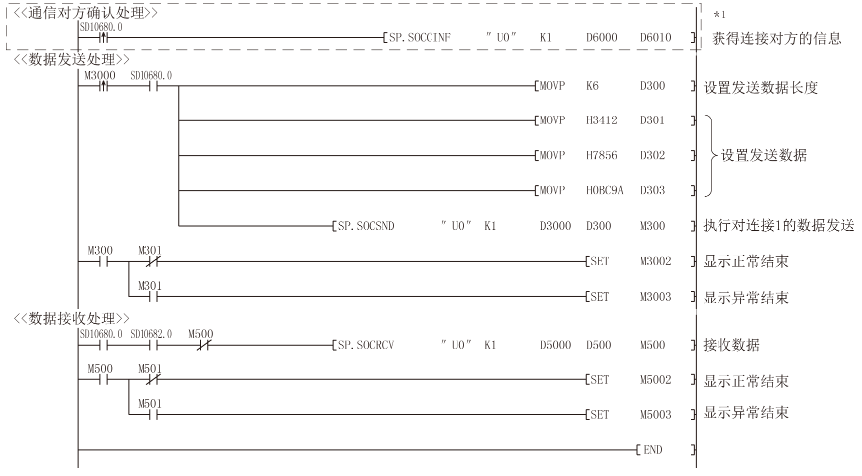

六、Passive通讯程序

三菱PLCiQ-L系列（使用手册），收藏必备

三菱工控在2020年初推出三菱PLC的iQ-L系列产品，这个产品主要优点是设计美观、CPU性能幅度提升、缩短节拍时间，硬件安全密钥，另外兼容性强、扩展性强等。

这个手册你看完觉得对你有用 记得 “关注+收藏”！

三菱PLC|iQ-L系列（使用手册），收藏必备

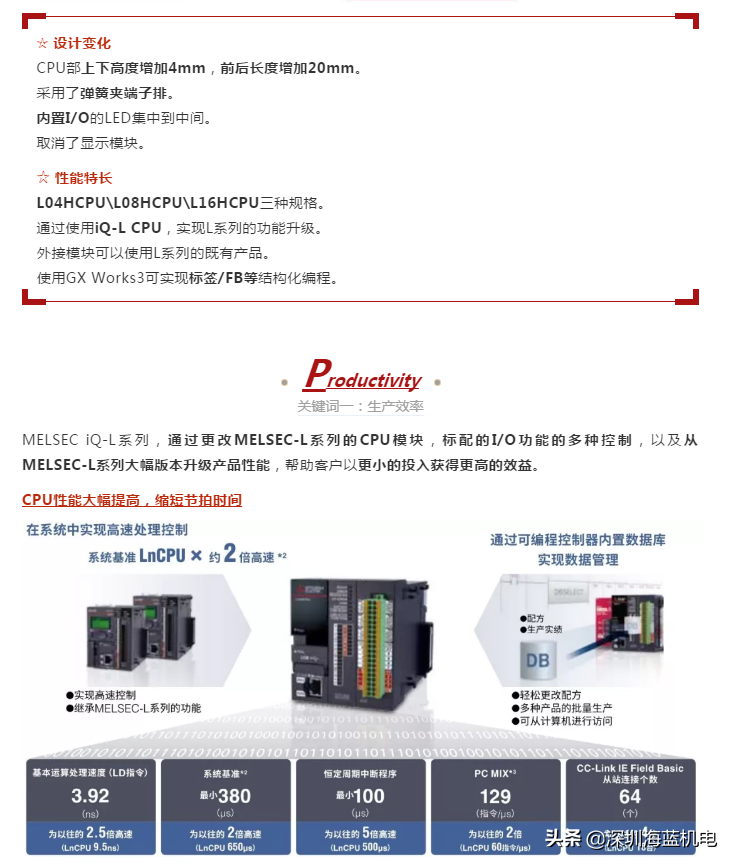

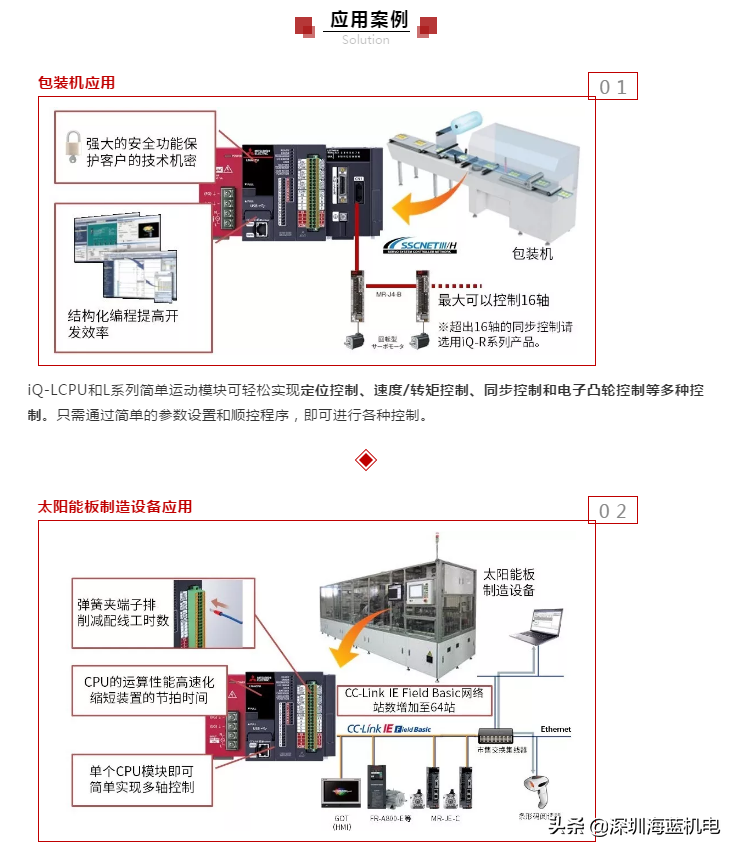

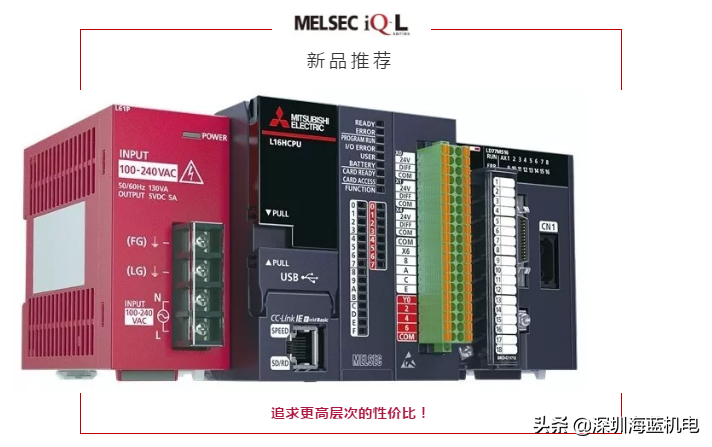

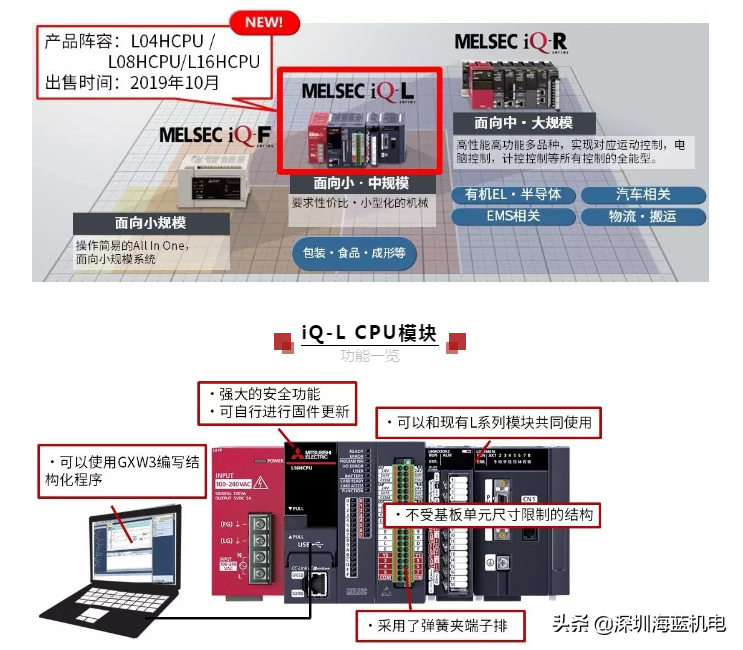

三菱电机MELSEC iQ-L 系列全新面市，为小、中规模控制提供极高性价比的控制解决方案。MELSEC iQ-L与适用于大规模高性能控制的MELSEC iQ-R系列和MELSEC-Q系列，以及适用于单元化生产方式和独立装置的iQ-F系列，形成可满足多种需求的产品阵容，强化了MELSEC系列对各级市场的对应能力。

三菱PLC|iQ-L系列（使用手册），收藏必备

三菱PLC|iQ-L系列（使用手册），收藏必备

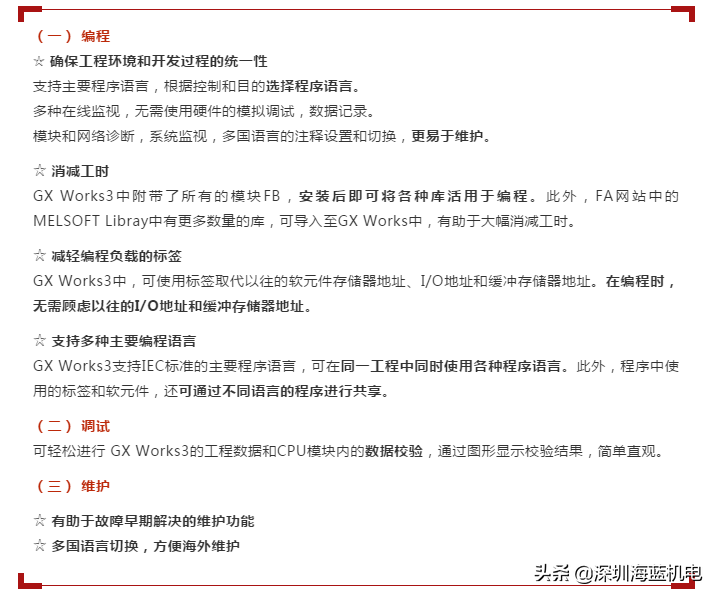

强化结构化程序对应

通过实现适合结构化程序的FB（功能块）执行方式，抑制程序容量的增加，提高程序执行性能。通过适合ST程序执行的程序执行方式，减少指针软元件使用容量，提高程序执行性能。

简易CPU通信功能通过使用GX Works3的简单设置，可无程序传送生产数据等的软元件数据。可与包括MELSEC iQ-L同系列、MELSEC iQ-R系列、iQ-F系列、Q系列和L系列的现有系统间也能轻松通信。

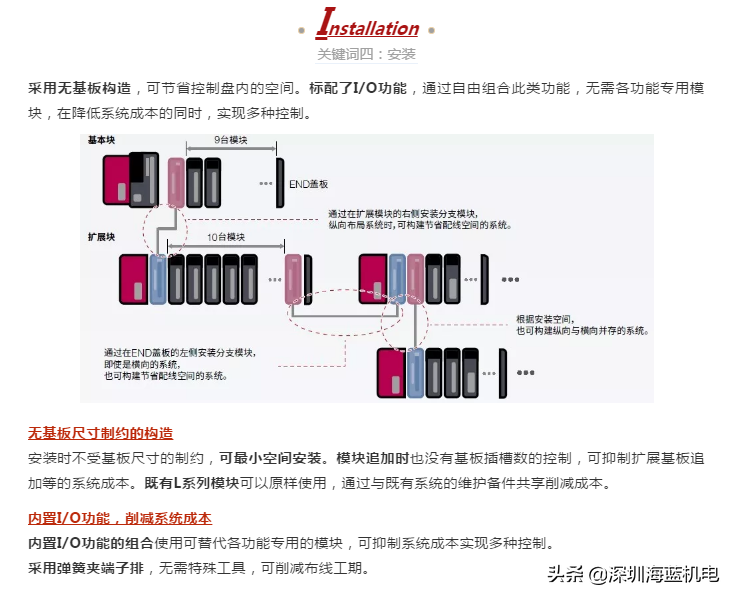

三菱PLC|iQ-L系列（使用手册），收藏必备

保护工程数据的安全密钥认证

通过向CPU模块写入安全钥匙，可锁定程序，防止非法访问；此外，未注册安全密钥的CPU模块无法执行相关程序，可防止客户专有技术泄露。

防止通过网络对控制系统的非法访问

通过IP过滤器功能注册登记可访问CPU模块的IP地址后，可防止未经许可的不正当访问。此外，还配备了通过口令进行保护的远程口令功能。

三菱PLC|iQ-L系列（使用手册），收藏必备

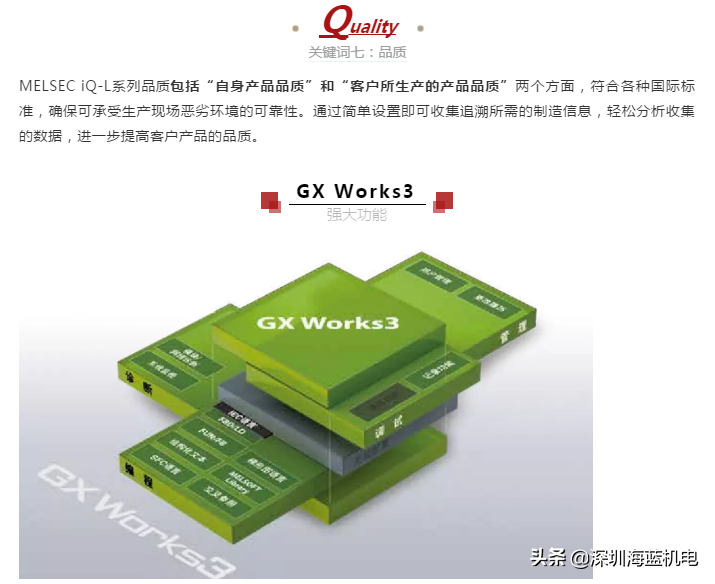

三菱PLC|iQ-L系列（使用手册），收藏必备

三菱PLC|iQ-L系列（使用手册），收藏必备

三菱PLC|iQ-L系列（使用手册），收藏必备

三菱PLC|iQ-L系列（使用手册），收藏必备

三菱PLC|iQ-L系列（使用手册），收藏必备

三菱PLC|iQ-L系列（使用手册），收藏必备

“三菱PLC|iQ-L系列（使用手册），收藏必备！看完这篇文章内容后，对三菱感兴趣朋友，可以点击本在今日头条APP里文章搜索 海蓝机电”！ ”

三菱PLC|iQ-L系列（使用手册），收藏必备

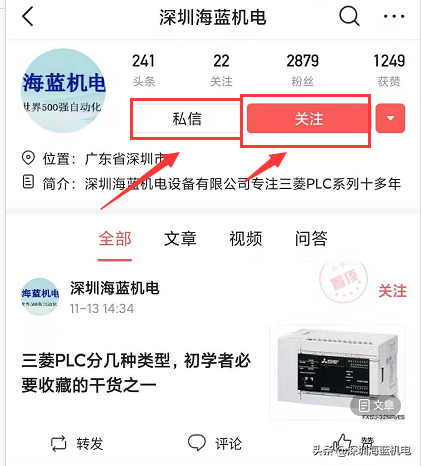

更多自动化文章分享请点击下方“了解更多”阅读，或者关注小编，回复“进群”，加入三菱PLC技术微信交流群，与行业大神一起成长。
